Гидравлический уклон

Линия — гидравлический уклон

Физически линия гидравлического уклона может быть представлена как ось воображаемого трубопровода или желоба, в верхний конец которого жидкость подается насосами, а оттуда движется самотеком под влиянием собственной тяжести, причем скорость движения ее соответствует скорости в реальном трубопроводе. Отсюда и происходит само понятие гидравлического уклона.
 

Поскольку линия гидравлического уклона проходит всюду значительно выше профиля трубопровода, то давление во всех его сечениях выше упругости насыщенных паров транспортируемой жидкости и парогазовые полости в трубопроводе отсутствуют.
 

Поскольку линия гидравлического уклона проходит всюду значительно выше профиля трубопровода, то давление во всех его сечениях выше упругости насыщенных паров бензина ( ру 0 07 МПа) и парогазовые полости в трубопроводе отсутствуют.
 

Анализ линий гидравлического уклона на рис. 5.7 приводит к интересному практическому выводу, что при использовании старого метода в случае несоответствия потерь давления с расчетным перепадом давления целесообразно корректировать диаметры начальных участков в сторону их уменьшения или конечных участков в сторону их увеличения.
 

Излом линии гидравлического уклона в точке Е указывает на наличие утечки.
 

Наличие на линии гидравлического уклона скачков напора приводит к тому, что при прохождении границы раздела нефтей с различными плотностями и вязкостями через промежуточную перекачивающую станцию режим ее работы изменяется, и в трубопроводе генерируются волны давления, распространяющиеся вверх и вниз по потоку.
 

Точка пересечения линии гидравлического уклона с профилем трассы соответствует месту расположения второй станции. Место расположения следующей станции определяется аналогично. В качестве проверки выполняются построения для последней станции. Если все расчеты и построения выполнены верно, то линия гидравлического уклона должна прийти точно в конечную точку нефтепровода.
 

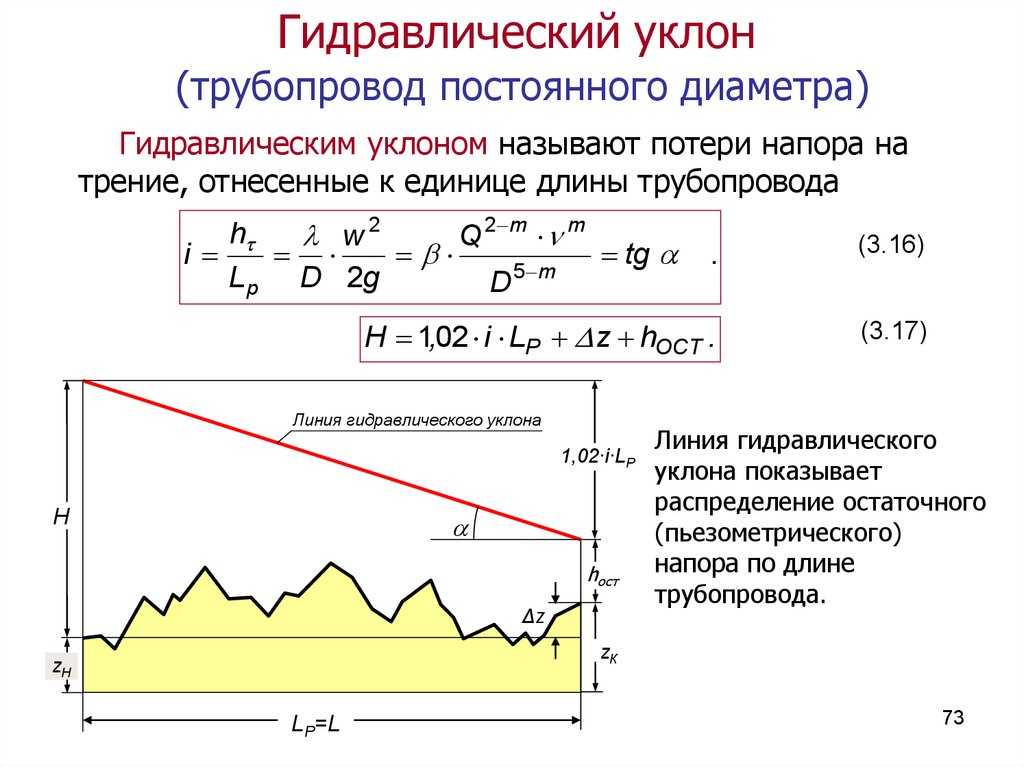

При помощи линии гидравлического уклона, нанесенной на чертеж профиля трассы, решаются графическим построением многие практические задачи гидравлики трубопроводов.
 

Физическая интерпретация линии гидравлического уклона предусматривает самотечное перемещение жидкости по открытому желобу со скоростью, соответствующей условиям реального трубопровода.
 

Продолжаем строить линию гидравлического уклона.
 

Продолжаем строить линию гидравлического уклона. Оказывается, что в точке К эта линия вторично подходит к профилю трубопровода на расстояние ру / рд. Следовательно, внутри трубопровода давление опять становится равным упругости насыщенных паров и в нем должна существовать парогазовая полость; точка К, — это конец второго самотечного участка. Его начало, точка Л, — еще одна перевальная точка. Таким образом, найден второй самотечный участок К Я. Линия К Я, гидравлического уклона на этом участке проходит параллельно профилю нефтепровода на расстоянии Ру / рд от него.
 

В начале периода линия гидравлического уклона была близкой к прямой. В конце периода картина довольно резко изменилась. Расчеты эффективного диаметра участков нефтепровода показали, что в начале трубопровода отложений не было.
 

Величина — гидравлический уклон

Величина гидравлического уклона г ( его называют иногда гидравлическим градиентом) меняется при переходе от одной клетки гидродинамической сетки к другой.
 

Величина гидравлического уклона i ( его называют иногда гидравлическим градиентом) меняется при пере коде от одной клетки гидродинамической сетки к другой.
 

Величина гидравлического уклона имеет разные значения для всех трех составных частей столба промывочной жидкости в скважине, так как в общем случае на каждом участке значения скоростей, величина удельного веса или реологические свойства раствора неодинаковы.
 

Величина гидравлического уклона здесь вычисляется по характеристикам потока, непосредственно создаваемого насосами в нижней части скважины.
 

Величина гидравлического уклона имеет различные значения для всех трех составных частей столба промывочной жидкости, так как в общем случае на каждом участке значение скоростей, величина плотности или реологические свойства жидкости различны.
 

Величины гидравлических уклонов свидетельствуют об условиях сохранения или механического разрушения залежей углеводородов пластовыми водами. Локальное понижение напоров подземных вод свидетельствует о наличии пьезоминимумов. К пьезоминимумам, связанным с очагами разгрузки подземных вод, часто приурочены области локализации нефти и газа, т.е. образование залежей.
 

Величина гидравлического уклона на этом участке при температуре изометрической перекачки упомянутой нефте-сотои 0 С при расходах 90, 108, 180, 270, 360 и 450 м3 / ч соответственно равна 1 680, 2 017, 3 361, 5 041, 6 723 и 8 404 м.с.н. / нм. При таких условиях на участке трубопровода с диаметром 700 мм гидравлические уклоны незначительны. При расходах 90 и 450 мэ / ч и температуре 0 С его значения равны соответственно 0 179 и 0 897 м.с.н. / км.
 

Величины гидравлических уклонов ВНК и ГНК, по А. А. Карцеву — прямые гидрогеологические показатели условий сохранности залежей нефти и газа при механическом разрушении водами. Благоприятным признаком сохранения залежей также считается значительное расстояние между областями питания и разгрузки в сочетании с небольшой разностью их абсолютных отметок.
 

Поскольку величина гидравлического уклона при единичном расходе в случае транспортировки дегазированной нефти f0 больше, чем при перекачке газонасыщенной нефти f, то величина выражения под знаком радикала превышает единицу.
 

Определить величину гидравлического уклона, если известно, что давление в начальной точке равно 16 106 Па, давление в конечной точке трубопровода атмосферное.
 

Вычислить величину гидравлического уклона, если известно, что давление в начальной точке равно 3 — Ю8 Па, а давление в конечной точке — атмосферное.
 

Для определения величины гидравлического уклона необходимо прежде всего выяснить режим движения жидкости. В гидравлике различают два основных режима: ламинарный и турбулентный. Между ними лежит неопределенный режим, при котором в трубопроводе может наблюдаться то ламинарное, то турбулентное движение жидкости.
 

Для основных направлений оценивают величину гидравлического уклона Д / / / и по Qp и Ар / / намечают, используя номограммы, диаметры участков газопроводов.
 

Любопытна связь структурных форм водонефтяиого потока с величиной гидравлического уклона.
 

Величина — гидравлический уклон

Любопытна связь структурных форм водонефтяного потока с величиной гидравлического уклона.
 

Гидродинамические показатели — тип и интенсивность водообмена; величина гидравлических уклонов; наличие пьезоминимумов. В зоне активного водообмена при инфильтрации метеогенных вод происходит разрушение залежей нефти и газа.
 

Кроме того, в последние формулы мы ввели величину гидравлического уклона /, который, очевидно, будет различным для разных конструкций, в зависимости от метода ввода суспензии и способа вывода фильтрата, и может быть определен, вероятно, лишь экспериментально, исходя из замеренных значений.
 

Из выражения (1.6) или (1.7) видно, что изменение величины гидравлического уклона ведет к изменению пропускной способности трубопровода. С другой стороны, выражение (1.8) показывает, что изменение величины гидравлического уклона в процессе эксплуатации магистрального трубопровода возможно — только в результате изменения давления перекачки и плотности перекачиваемых нефтепродуктов. Очевидно, что значения геодезических отметок начала и конца, а также длина рассматриваемого участка трубопровода являются постоянными.
 

Первый недостаток заключается в том, что в выражение критерия Кепл вводятся величины гидравлического уклона i или потерь напора, которые определяются также по критерию; второй — что градиент скорости сдвига определен как полусумма максимального и минимального градиентов скорости.
 

Наконец, для определения абсолютного значения гидравлического уклона, который будет соответствовать заданным условиям, нужно установить величину гидравлического уклона для чистой воды.
 

Величину д в формуле (3.23) в соответствии с (3.21), (3.22) следует принимать равной if гк / /, где величины гидравлических уклонов / к, / определяются на основании показаний датчиков системы телемеханики, расположенных на линейной части нефтепровода.
 

На этой карте ( рис. 45) можно показать направления тока, т.е. определить направления движения подземных вод, а также рассчитать гидравлический уклон на любом из участков, или определить среднюю величину гидравлического уклона для всего пласта. Зная величину гидравлического уклона, а также величины вязкости жидкости и проницаемости ( определяемые в лаборатории и рассчитываемые), можно подсчитать скорость фильтрации на любом из участков водоносного пласта.
 

Для определения величины гидравлического уклона необходимо прежде всего выяснить режим движения жидкости. В гидравлике различают два основных режима: ламинарный и турбулентный. Между ними лежит неопределенный режим, при котором в трубопроводе может иметь место то ламинарное, то турбулентное движение жидкости.
 

Данные гидрогеологии используют для определения положения газоводяных и водонефтяных контактов и нефтяных оторочек газовых залежей, а также в некоторых случаях для уточнения корреляции пластов и пропластков в пределах нефтяных и газовых месторождений. К таким данным относятся в первую очередь величины гидравлических уклонов.
 

Из выражения (1.6) или (1.7) видно, что изменение величины гидравлического уклона ведет к изменению пропускной способности трубопровода. С другой стороны, выражение (1.8) показывает, что изменение величины гидравлического уклона в процессе эксплуатации магистрального трубопровода возможно — только в результате изменения давления перекачки и плотности перекачиваемых нефтепродуктов. Очевидно, что значения геодезических отметок начала и конца, а также длина рассматриваемого участка трубопровода являются постоянными.
 

В хадумском горизонте поток подземных вод движется в северовосточном направлении. Под влиянием потока газовые залежи смещены по направлению движения в соответствии с величиной гидравлического уклона.
 
