Классификация, структура и основные характеристики современных микропроцессоров пк (исторический аспект развития микропроцессоров пк 4) [курсовая №6197]

Введение

Важнейший компонент любого персонального компьютера — это микропроцессор, который управляет работой компьютера и выполняет большую часть обработки информации.

В современном мире трудно найти область техники, где не применялись бы микропроцессоры.

Актуальность этой темы состоит в том, что микропроцессор компьютера является основой современной компьютерной техники. Компьютерная техника лежит в основе современного прогресса. Она обеспечивает работу современных станков, контроль технологических процессов на производстве, связь на всех уровнях (от межгосударственного до бытового). С помощью нее проводятся сложные и трудоемкие расчеты, что значительно ускоряет процессы конструирования, разработки, фундаментальные исследования, то есть задает темпы прогресса. И в зависимости от того, как будет в будущем меняться мощность этой маленькой детали, будет зависеть производительность всей компьютерной техники в целом.

В микропроцессорах — наиболее сложных микроэлектронных устройствах — воплощены самые передовые достижения инженерной мысли. В условиях свойственной данной отрасли производства жесткой конкуренции и огромных капиталовложений выпуск каждой новой модели микропроцессора, так или иначе, связан с очередным научным, конструкторским, технологическим прорывом.

В микропроцессорах нашли отражение высокие научно-технические достижения в области физики твердого тела, кристаллографии, радиотехники и электроники, математики и автоматизации, кибернетики и электроники. Известны различные применения микропроцессоров. Важнейшими из них являются: автоматизация электротехнического оборудования, управление производством, физическое и математическое моделирование, обработка результатов экспериментов, управление приборами и искусственными органами в медицине, обеспечение безопасности движения на транспорте и т.д.

Цель данной курсовой работы: рассмотреть классификацию, структуру и основные характеристики микропроцессоров ПК.

Для достижения поставленной цели необходимо решить следующие задачи:

— раскрыть основные понятия темы;

— дать общую схему классификации микропроцессоров;

— рассмотреть структуру и основные характеристики микропроцессоров ПК.

Структура микропроцессора

Процессор — основная микросхема компьютера, в которой и производятся все вычисления. Собственным процессором снабжена видеоплата, звуковая плата, множество внешних устройств (например, принтер). И часто по производительности эти микросхемы могут поспорить с главным, Центральным Процессором. Но в отличие от него, все они являются узкими специалистами — один отвечает за обработку звука, другой — за создание трехмерного изображения.

Однако процессор — это не просто скопище транзисторов, а целая система множества важных устройств. В состав микропроцессора входят следующие устройства.

1. Арифметико-логическое устройство предназначено для выполнения всех арифметических и логических операций над числовой и символьной информацией.

2. Устройство управления координирует взаимодействие различных частей компьютера. Выполняет следующие основные функции:

формирует и подает во все блоки машины в нужные моменты времени определенные сигналы управления (управляющие импульсы), обусловленные спецификой выполнения различных операций;
формирует адреса ячеек памяти, используемых выполняемой операцией, и передает эти адреса в соответствующие блоки компьютера;
получает от генератора тактовых импульсов обратную последовательность импульсов.

3. Микропроцессорная память предназначена для кратковременного хранения, записи и выдачи информации, используемой в вычислениях непосредственно в ближайшие такты работы машины. Микропроцессорная память строится на регистрах и используется для обеспечения высокого быстродействия компьютера, так как основная память не всегда обеспечивает скорость записи, поиска и считывания информации, необходимую для эффективной работы быстродействующего микропроцессора

Важно также отметить, что данные, попавшие в некоторые регистры, рассматриваются не как данные, а как команды, управляющие обработкой данных в других регистрах

4. Кэш-память. Буферная память — своеобразный накопитель для данных. В современных процессорах используется два типа кэш- памяти: первого уровня — небольшая (несколько десятков килобайт) сверхбыстрая память, и второго уровня — чуть помедленнее, зато больше — от 128 килобайт до 2 Мб.

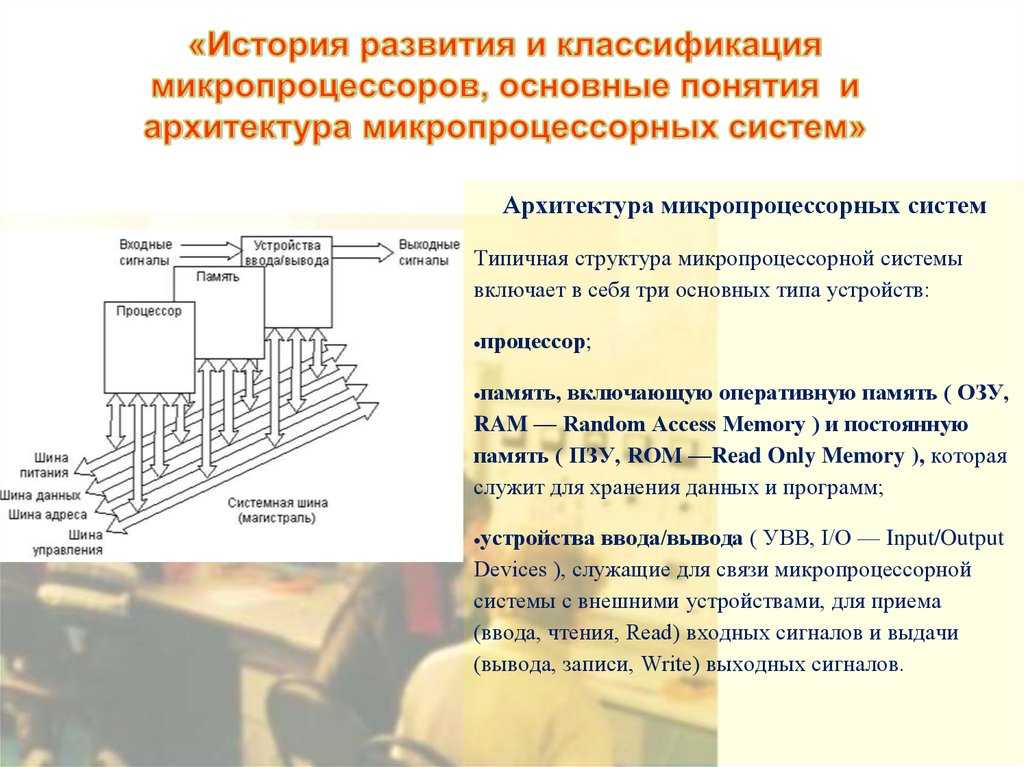

5. Процессор связан несколькими группами проводников называемых шинами. С остальными устройствами компьютера, и в первую очередь с оперативной памятью. Основных шин три: шина данных, адресная шина и командная шина.

Адресная шина. Шина или часть шины, предназначенная для передачи адреса, а именно используется ЦП для выбора требуемой ячейки памяти или устройства ввода-вывода путем установки на шине конкретного адреса, соответствующего одной из ячеек памяти или одного из элементов ввода-вывода, входящих в систему.

Шина команд. По ней передаются управляющие сигналы, предназначенные памяти и устройствам ввода-вывода. Эти сигналы указывают направление передачи данных (в процессор или из него).

Шина данных — информационная магистраль, благодаря которой процессор может обмениваться данными с другими устройствами компьютера.

Глава 1. Исторический аспект развития микропроцессоров ПК

1. Определение микропроцессора

Самым главным элементом в компьютере является микропроцессор — небольшая электронная схема, выполняющая все вычисления и обработку информации.

Микропроцессор выполняет арифметические и логические операции над данными в соответствии с заданной ему программой. Он состоит из двух основных частей (рисунок 1).

Составные части

арифметико-логическое устройство

устройства управления

Рисунок 1. Составные части микропроцессора ПК

Каждая из частей отвечает за свои действия, так в арифметико-логическом устройстве выполняется обработка данных, а устройство управления формирует необходимые для обработки информации управляющие сигналы. В процессе развития электроники эти два устройства соединились в корпусе одной интегральной схемы. В результате чего получился микропроцессор.

Под микропроцессором подразумевается полупроводниковый кристалл или комплект кристаллов, на которых реализуется совокупность арифметико-логического устройства и центрального устройства управления.

Большая интегральная схема — это интегральная схема с высокой степенью интеграции, используется в электронной аппаратуре как функционально законченный узел устройств вычислительной техники, автоматики, измерительной техники и др.

Микропроцессор выполняет следующие функции:

чтение и дешифрацию команд из основной памяти;
чтение данных из ОП и регистров адаптеров внешних устройств;
прием и обработку запросов и команд от адаптеров на обслуживание ВУ;
обработку данных и их запись в ОП и регистры адаптеров ВУ;
выработку управляющих сигналов для всех прочих узлов и блоков ПК.

Единицей информации в двоичном коде является бит, т.е. двоичный разряд, который может принимать значение 0 или 1.

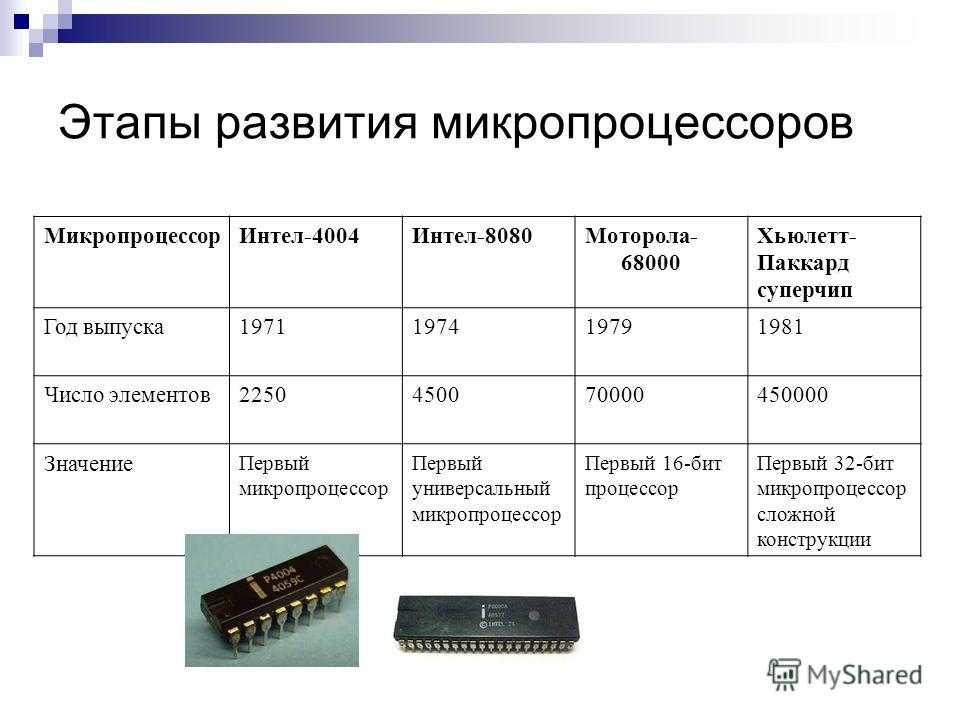

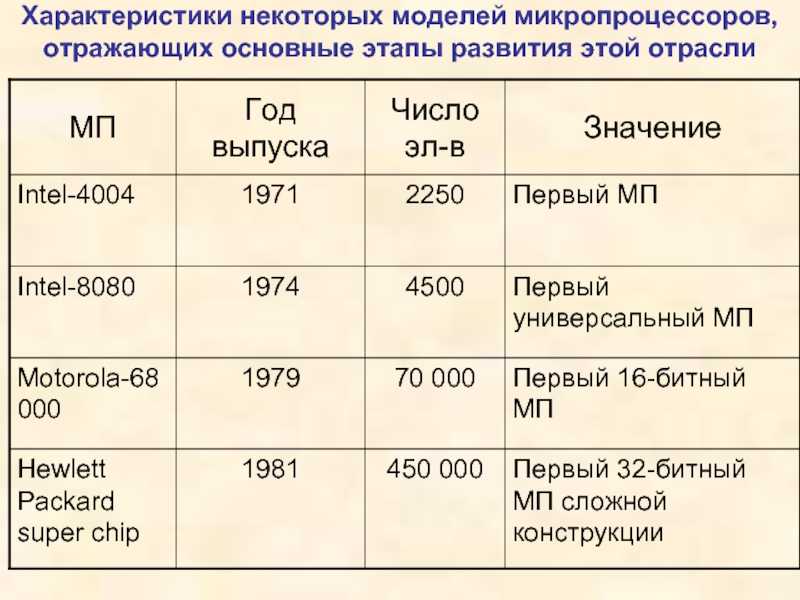

Первый микропроцессор был выпущен в продажу в 1970 году. Его сконструировал Маршиан Эдвард Хофф из фирмы Intel. Возможности первого микропроцессора Intel 4004 были небольшими. Он мог обрабатывать только 4 бита информации (для сравнения процессоры больших ЭВМ обрабатывали 16 или 32 бита информации). Применялся Intel 4004 в микрокалькуляторах.

В 1973 г. Фирма Intel выпустила 8-битовый микропроцессор Intel 8008, а в 1974 г. — его усовершенствованную версию Intel 8080, которая до конца 70 годов стала стандартом для микрокомпьютерной индустрии (отечественный аналог КР580ИК80) .

Современные микропроцессоры выполняют сотни различных операций и делают это со скоростью в несколько десятков и даже сотен миллионов операций в секунду.

В компьютерах IBM РС используются микропроцессоры фирмы Intel, а также совместимые с ними микропроцессоры других фирм (AMD, Cyrix, IBM и др.). Микропроцессоры фирмы Intel , применяемые в IBM PC совместимых компьютерах, таковы: Intel – 8080, 80286, 80386( модификации SX и DX ), 80486 (модификации SX, SX2, DX, DX2, DX4 ), Pentium и Pentium Pro, Pentium (2 – 4) они приведены в порядке возрастания производительности и цены. Разница в производительности этих микропроцессоров очень велика. Так, новейший микропроцессор Pentium 4 быстрее микропроцессора Intel-8088 (на котором были основаны исходный вариант компьютера IBM PC и модель IBM PC XT) в сотни тысяч раз.

Большинство выпускаемых сейчас компьютеров основано на микропроцессорах Pentium 3-4 и его аналогах (например, AMD Athlon XP). Лишь самые дешевые модели компьютеров основаны на микропроцессоре Celeron (упрощенный вариант Pentium 3-4) или AMD Duron.

Особенности российских микропроцессоров

С 1998 года и по сей день в отечественном сегменте разработкой микропроцессоров занимается компания «МЦСТ». Результаты впечатляющие – стабильное производство RISC систем, внедрение серии Эльбрус в применение на военно-оборонительных комплексах, космических станциях и засекреченных базах для передачи данных с максимальным уровнем шифрования. Заслуги компании «МЦСТ» серьезные, хотя многими обывателями подобные «успехи» кажутся смешными, на фоне мировых гигантов вроде Intel и AMD.

Да, достижения еще не те, но и цели совсем разные, верно? Едва ли «Эльбрус» стоит расценивать, как игровой чип, способный запустить все современные развлечения в максимальном качестве – это, в первую очередь, система для сверхбыстрой обработки данных (прежде всего, военного назначения) в полевых и даже экстремальных условиях.

История развития процессоров из России:

1998 год. Первая модель SPARC с частотой 80 МГц.
2001 год. Корректировка модели SPARC, увеличение мощностей, снижение уровня потребляемой энергии, работа над третьей версией процессора с частотой в 500 МГц.
2004 год. Представлен E2K – процессор нового поколения, способный работать практически в любых условиях.
2005 год. Появление первых образцов «Эльбруса», эксперименты и взгляд в будущее – впереди долгие годы борьбы за мировое лидерство в области современных технологий…

Структура базового микропроцессора

Функционально микропроцессор можно
разделить на две части (смотри рисунок):

— операционную (устройство
управления и устройство обработки данных), содержащую арифметико-логическое
устройство, микропроцессорную память (за исключением сегментных регистров), блок
микропрограммного управления, объединенных в устройство обработки данных, и
устройство управления;

— интерфейсную (или устройство
связи с магистралью), содержащую блок сегментных регистров микропроцессорной
памяти, блок регистров команд (регистры памяти для хранения кодов команд,
выполняемых в ближайшие такты работы) и сумматор адреса.

Устройство обработки данных
предназначено для выполнения команд. Устройство управления обеспечивает
синхронизацию работы устройств микропроцессора, выработку управляющих сигналов и
сигналов состояния для обмена с другими устройствами, анализ и соответствующую
реакцию на сигналы других устройств ЭВМ.

Устройство связи с магистралью
обеспечивает формирование физического адреса памяти и адреса внешнего
устройства, выбор команд из памяти, обмен данными с запоминающими устройствами,
внешними устройствами, другими процессорами по магистрали.

Обе части микропроцессора работают
параллельно, причем интерфейсная часть опережает операционную, так что выборка
очередной команды из памяти (ее запись в блок регистров команд и предварительный
анализ) выполняется во время выполнения операционной частью предыдущей команды.
Современные микропроцессоры имеют несколько групп регистров в интерфейсной
части, работающих с различной степенью опережения, что позволяет выполнить
операции в конвейерном режиме. Такая организация микропроцессора позволяет
существенно повысить его эффективное быстродействие.

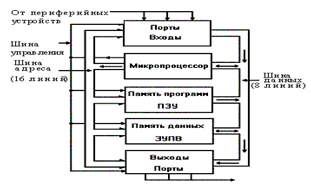

Рис. Упрощенная структурная схема
микропроцессора(на примере i8086)

На внешних выводах микропроцессора
широко используется принцип мультиплексирования сигналов – передача разных
сигналов по общим линиям с разделением времени. Кроме того, одни и те же выводы
могут использоваться для передачи разных сигналов в зависимости от режима
(минимальный или максимальный).

Список литературы

1) Иванько А.Ф. Структура и архитектура микропроцессоров современных персональных электронных вычислительных машин. – http://www.hi-edu.ru/x-books/glblinks/files/refs.htm

2) Ершова Н.Ю., Ивашенков О.Н., Курсков С.Ю. Микропроцессоры. — http://dfe3300.karelia.ru/koi/posob/microcpu/index.html

3) Информатика. Базовый курс. 2-е издание / Под ред. С. В. Симоновича. — СПб.: Питер, 2004 — 640с.

4) Леонтьев В.П. Новейшая энциклопедия персонального компьютера 2005. – М.: ОЛМА-ПРЕСС Образование, 2005. — 800с.

5) Микропроцессоры. Структура микропроцессора и его основные характеристики. http://shkola.lv/index.php?mode=cht&chtid=459

6) Майстренко А.В. Информатика: Учебное пособие. Ч.1. Тамбов: Изд-во Тамб. гос. техн. ун-та, 2002.
