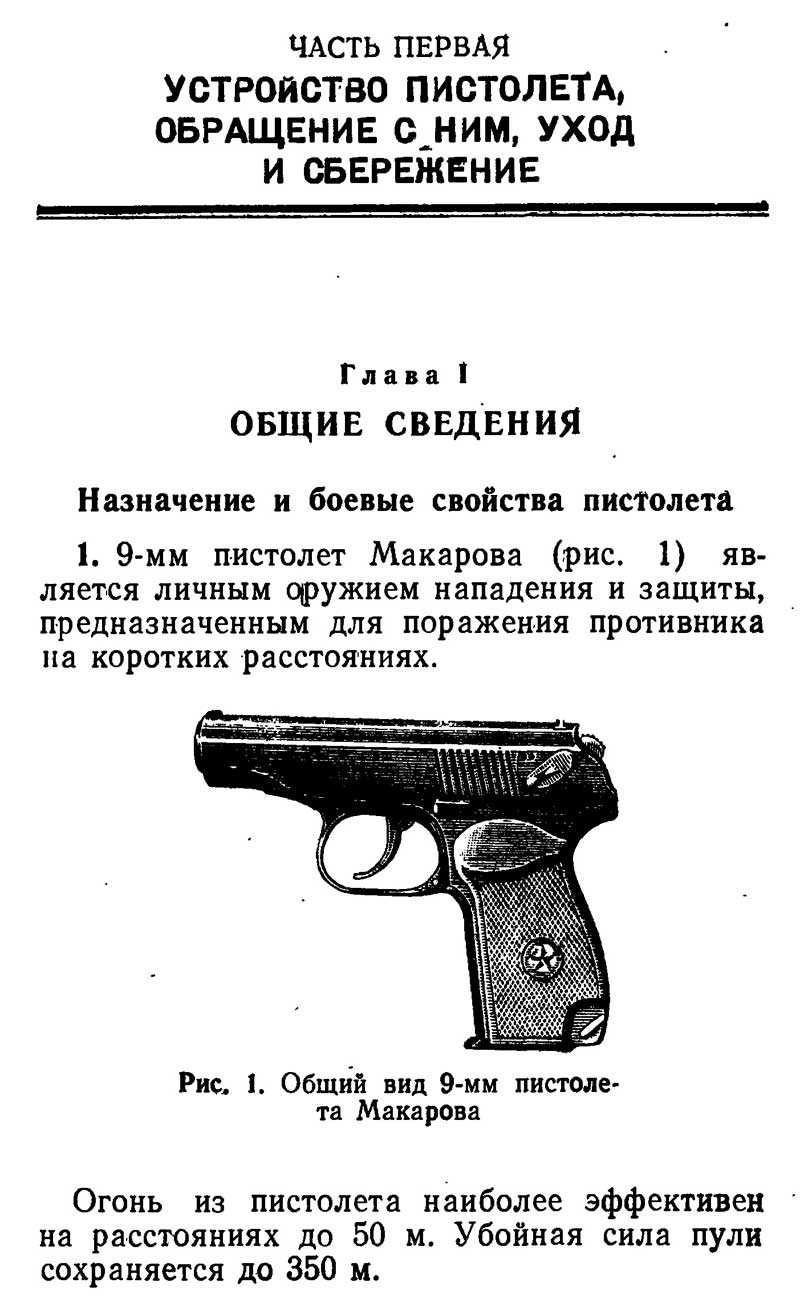

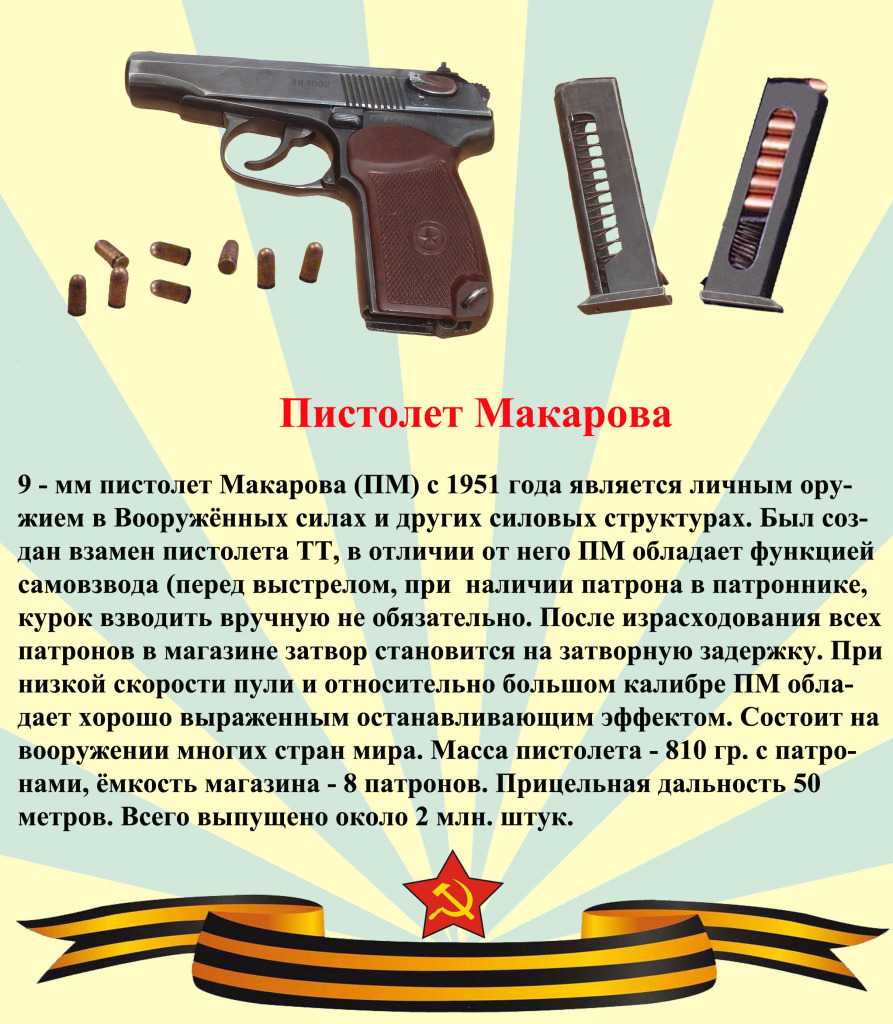

Устройство пистолета , обращене с ним, уход и сбережение

Боевые свойства:

Огонь из пистолета  наиболее эффективен на расстояниях до 50м

Убойная сила пули сохраняется до 350м

Боевая скорострельность (выстрелов в минуту) 30

Начальная скорость полета пули 315 м/с

весовые и линейные данные:

Вес с магазином без патронов 730г.

Вес с магазином, снаряженным восемью патронами 810г.

Длина пистолета 161мм.

Высота пистолета 126,75мм.

Длина ствола 93мм

Калибр ствола 9мм.

Число нарезов 4

Емкость магазина(патронов) 8

Вес патрона 10г.

Вес пули 6,1г.

Длина патрона 25мм.

Пистолет прост по устройству и в обращении, мал по своим  размерам, удобен для ношения и всегда готов к действию. Пистолет-оружие самозарядное, так как его перезаряжание во время стрельб производится автоматически. Работа автоматики пистолета основана на принципе использования отдачи свободного затвора. Затвор со стволом сцепления не имеет. Надежность запирания канала ствола при выстреле достигается  большой массой затвора и силой возвратной пружины.

Безопасность обращения с пистолетом обеспечивается надежно действующими предохранителями. Пистолет имеет предохранитель расположенный на левой стороне затвора.

Меню

  • Бесшумное оружие
  • МСП
    • 1. Назначение и технические данные пистолета
    • 2. Устройство частей (механизмов) пистолета
      • 2.1. Рамка
      • 2.2. Блок стволов
      • 2.3. Ударно-спусковой механизм
      • 2.4. Предохранительный механизм
      • 2.5. Защелка предохранителя
      • 2.6. Механизм взведения
      • 2.7. Механизм запирания стволов
      • 2.8. Крышки
      • 2.9. Щечки
      • 2.10. Принадлежность
    • 3. Работа частей и механизмов пистолета
    • 4. Разборка и сборка пистолета
      • 4.1. Неполная разборка пистолета
      • 4.2. Полная разборка и сборка
    • 5. Осмотр, подготовка к стрельбе пистолета, уход за ним и сбережение
      • 5.1. Осмотр пистолета в собранном виде
      • 5.2. Осмотр пистолета в разобранном виде
      • 5.3. Подготовка пистолета к стрельбе
      • 5.4. Уход за пистолетом и его сбережение
    • 6. Приведение пистолета к нормальному бою
    • 7. Чистка и смазка пистолета
    • 8. Характерные задержки при стрельбе из пистолета и их устранение
    • 9. Краткие указания по ремонту пистолета
  • АПБ (6П13)
    • 1. Назначение и технические данные пистолета
    • 2. Понятие об устройстве и работе частей и механизмов пистолета
    • 3. Разборка и сборка пистолета
    • 4. Работа частей и механизмов пистолета
    • 5. Осмотр, подготовка к стрельбе, уход и сбережение пистолета
    • 6. Приведение пистолета к нормальному бою
    • 7. Чистка и смазка пистолета
    • 8. Особенности стрельбы из пистолета
    • 9. Задержки при стрельбе из пистолета и их устранение
  • ПБ (6П9)
    • 1. Назначение и технические данные пистолета
    • 2. Понятие об устройстве и работе частей и механизмов пистолета
    • 3. Разборка и сборка пистолета
    • 4. Работа частей и механизмов пистолета
    • 5. Осмотр, подготовка к стрельбе, уход и сбережение пистолета
    • 6. Приведение пистолета к нормальному бою
    • 7. Чистка и смазка пистолета
    • 8. Особенности стрельбы из пистолета
    • 9. Задержки при стрельбе из пистолета и их устранение
  • ПБС-1
    • Общие сведения
    • Глава I. Устройство прибора и специальной прицельной планки
    • Глава II. Разборка и сборка прибора
    • Глава III. Осмотр прибора и специальной прицельной планки с хомутиком
    • Глава IV. Подготовка автомата и прибора к стрельбе
    • Глава V. Причины нарушения нормальной работы механизмов автомата при стрельбе патронами „УС“ с прибором
    • Глава VI. Приведение автомата с прибором к нормальному бою при стрельбе патронами „УС“
    • Глава VII. Чистка и смазка прибора и автомата
    • Глава VIII. Боеприпасы
  • НРС
    • 1. Назначение и технические данные НРС
    • 2. Устройство частей (механизмов) НРС
      • 2.1. Нож
      • 2.2. Стреляющее устройство
      • 2.3. Ножны
      • 2.4. Крепление
      • 2.5. Подвеска
      • 2.6. Вкладыш
      • 2.7. Патронташ
      • 2.8. Принадлежность
    • 3. Работа частей и механизмов НРС
      • 3.1. Положение частей и механизмов до взведения курка
      • 3.2. Работа частей и механизмов при взведении курка
      • 3.3. Работа частей и механизмов при заряжании и стрельбе
    • 4. Разборка и сборка НРС
      • 4.1. Неполная разборка НРС
      • 4.2. Сборка НРС после неполной разборки
      • 4.3. Полная разборка НРС
      • 4.4. Сборка НРС после полной разборки
    • 5. Осмотр, подготовка НРС к стрельбе и сбережение
      • 5.1. Осмотр НРС в собранном виде
      • 5.2. Осмотр НРС в разобранном виде
      • 5.3. Подготовка НРС к стрельбе
      • 5.4. Сбережение НРС
    • 6. Приведение НРС к нормальному бою
    • 7. Чистка и смазка НРС
    • 8. Возможные задержки при стрельбе из НРС и их устранение
    • 9. Краткие указания по ремонту НРС
      • 9.1. Общие сведения
      • 9.2. Основные технические требования к собранному НРС
      • 9.3. Выявление дефектов
      • 9.4. Текущий ремонт НРС
  • Литература

Назначение и боевые свойства пистолета

1. 9-мм автоматический пистолет Стечкина (рис. 1) является мощным личным оружием нападения и зашиты, предназначенным для поражения противника одиночным и автоматическим огнем.

Рис. 1. Общин вид 9-мм автоматического пистолета Стечкина

2. Для стрельбы из пистолета применяются 9-мм пистолетные патроны. Огонь ведется короткими очередями (по два — три выстрела) и одиночными выстрелами.

Наиболее действительный огонь из пистолета на расстоянии:

— спримкиутой кобурой-нрикладом (рис.2) при стрельбе очередями — до 100 ж, одиноч­ными выстрелами — до 150 м.

Рис. 2. Общин вид пистолета с примкнутой кобурой прикладом

— без кобуры-приклада при стрельбе одиночными выстрелами — до 50 м. Прицельная дальность стрельбы — 200 м.

Боевая скорострельность:

— при стрельбе очередями до 80 выстрелов в минуту;

— при стрельбе одиночными выстрелами до 40 выстрелов к минуту.

Подача патронов в патронник при стрельбе производится из магазина емкостью на 20 патронов.

Вес пистолета с магазином, снаряженным двадцатью патронами, без кобуры-приклада — 1,22 кг.

Начальная скорость пули — 340 м/сек.

Убойная сила пули сохраняется до 350 м.

Как работают огнестрельные?

Они продаются в комплектации с дополнительным магазином, кобурой и ремешком, средством для протирки. Принцип работы автоматики сводится к применению отдачи освобожденного затвора. Последний не обладает сцеплением со стволом. Пружинка обеспечивает крепкое запирание ствола, этому же способствует высокий вес затвора. Он самовзводный, поэтому можно стрелять, нажимая на крючок спуска без взведения курка.

Предохранитель, что находится на левой стороне, гарантирует безопасность. Курок сам ставится на него, в такую позицию его приводит пружина после каждого спуска. Когда спусковой крючок опускается, пружина продвигается в крайнее положение сзади, рычажок взвода с шепталом опускаются, последнее подходит к курку и переводит его в предохранительный взвод.

Чтобы выстрелить, нужно воздействие на спусковой крючок, тогда курок приведет в движение ударник, и тот разобьет капсюль на патроне. От удара порох воспламенится, выработается определенное количество газов от горения, они и выбросят пулю, а также отведут затвор назад. Он сожмет пружину, а гильза будет выброшена наружу. Затем затвор вновь перейдет в крайнее заднее положение и приведет устройство в боевое положение. Движением вперед затвор выталкивает следующий патрон из магазина по направлению к патроннику. Если закончатся боеприпасы, то он так и останется в заднем положении, встанет на затворную задержку.

Принадлежность

Принадлежность предназначается для проведения технического обслуживания пистолета и обеспечения его сохранности в процессе эксплуатации.

Состав принадлежности

В состав принадлежности входят: кобура — 1 шт.; шомпол — 1 шт.; запасной магазин — 1 шт.

Кобура

Кобура 41 (рис. 17) служит для ношения пистолета, шомпола и запасного магазина.

Рис. 17. Принадлежность:

41 — кобура; 42 — шомпол 1-ю; 43 — магазин запасной СбЗСБ; н2 — карман для пистолета; карман для магазина; р2 — выступ-выколотка; с2 — прорезь

Кобура состоит из основания 51 (рис. 18), которое на обратной стороне имеет петлю для ремня, на передней — два кармана: большой «2 для пистолета и малый я2 для запасного магазина с шомполом; клапана 44 кобуры; кнопки 45 для застегивания клапана; ремня-застежки 50 с кнопкой 49 клапана 46 магазина и ремня 47 шомпола.

Рис. 18. Пистолет в кобуре с открытым клапаном:

42 — шомпол 1-ю; 43 — магазин запасной СбЗСБ; 44 — клапан кобуры Сб1-1СБш; 45 — кнопка клапана б/н; 46—- клапан магазина 1-4ш; 47 — ремень шомпола 1-6ш; 48 — пистолет СбСБ; 49 — кнопка ремня-застежки б/н; 50 — ремень-застежка 1-6ш; 51 — основание кобуры Сб1СБш; н2 — карман для пистолета; л2 — карман для магазина

Шомпол

Шомпол 42 (рис. 17) предназначен для разборки, сборки, чистки и смазывания пистолета.

Шомпол имеет на одном конце выступ-выколотку р1 для отделения выбрасывателя, стопора и осей, прорезь с2 для продевания в нее пакли и ветоши, на другом — кольцо овальной формы для удержания шомпола при работе с ним.

В кобуре шомпол хранится в специальном гнезде под малым карманом и удерживается ремнем шомпола.

Запасной магазин

Запасной магазин, хранится в малом кармане кобуры и удерживается клапаном магазина.

Схема основных частей огнестрельного оружия

Автоматика современных пистолетов основана на принципе использования энергии пороховых газов. Основных принципов, используемых в современных пистолетах, два – использование энергии отдачи свободного затвора и использование энергии отдачи полусвободного затвора.

Свободным называют затвор, прижимаемый к казенному срезу ствола только за счет возвратной пружины и никак не сцепляемый с ним. Откат затвора происходит под давлением пороховых газов на гильзу. Конструкция пистолетов с таким затвором не отличается сложностью в производстве, но при этом успешно используется в большом количестве пистолетов ХХ века.

Устройство боевого пистолета с полусвободным затвором конструктивно схоже конструкции со свободным, за исключением наличия одной детали – замедлителя. Замедлитель, как уже понятно из названия, замедляет движение затвора назад во время выстрела, таким образом сохраняя целостность рамки пистолета. Применяется в моделях пистолетов и пистолет-пулеметов, использующих мощные патроны (калибром от. 40 S & amp; amp; amp; amp; W). Используется нечасто благодаря разработанным в середине ХХ века различным демпферам отдачи оружия.

Ствол пистолета служит для придания пуле направления, а также для придания ей необходимого ускорения с помощью нарезов во внутренней части ствола. Как правило, ствол боевого пистолета выполняется методом холодной ковки, а в случае с травматическим возможны варианты фрезерования и сверловки ствола (в угоду технологичности производства и удешевлению стоимости). Ствол, как правило, условно делится на дульную (из которой вылетает пуля при выстреле) и казенную часть (куда заряжается патрон), к которой запирающий механизм пистолета прижимает затвор.

По принципу действия УСМ делятся на одинарного и двойного действия. УСМ одинарного действия подразумевает обязательную постановку оружия на боевой взвод перед выстрелом, в то время как УСМ двойного действия имеет предварительный взвод, а довзведение производится при нажатии спускового крючка, однако можно взвести курок и вручную, движением затвора. УСМ двойного действия в современном мире имеет большее распространение.

История появления «Макарова»

В боях с фашистскими оккупантами выяснилось, что пистолеты, которыми вооружали красноармейцев, не обладают требуемой действенностью. Причиной тому был слабый останавливающий эффект пули. В револьвере системы Нагана и пистолете Токарева, которые являлись основной продукцией советской оборонной промышленности в военные годы, использовались патроны калибра 7,62 мм. Остроконечные пули такого диаметра не выводили сразу противника из строя, если не поражались жизненно важные органы.

На повестку дня стал вопрос о производстве современного оружия ближнего боя. В 1948 году Министерство обороны СССР объявляет конкурс на разработку пистолета для командиров Советской Армии. Конструкторам предлагалось представить образец, имеющий свободный затвор и ударно-спусковой механизм, приводимый в рабочее состояние автоматически. Для боепитания необходимо использовать патрон калибром 9 мм. Как прототип указывался германский пистолет «Вальтер ПП», созданный в 1929 году. В соревновании оружейников победило изделие, сконструированное Н. Ф. Макаровым.

Коля Макаров родился в Тамбовской губернии в селе Сасово. Юные годы мальчик провёл в семье деда, потому что отец, работавший машинистом поезда, был не в состоянии прокормить многодетную семью. После школы подросток учится на слесаря и затем, получив профессию, работает ремонтником в железнодорожном депо. Подготовившись на рабфаке, молодой человек отправляется в Москву, чтобы сдавать вступительные экзамены в Баумановское техническое училище. Для прохождения конкурса не хватило одного балла.

https://youtube.com/watch?v=a0613NtIFPA

В 1936 году Николай Фёдорович поступил в Туле на факультет оружия механического института. Начавшаяся в 1941 году война прервала учёбу. Студента направляют работать на оружейном заводе. В 1944 году Макаров продолжил обучение в институте, который закончил с отличием. Защитив диплом, молодой специалист трудится в исследовательском институте авиационного вооружения в Кунцеве. В 1946 году конструктор переводится в тульское ЦКБ-14.

Чтобы улучшить свойства огнестрельного изделия, браковались старые и готовились новые чертежи. Упрочнение составных частей увеличивало ресурс эксплуатации изделия. Оружейником предложен оптимальный технологический процесс, что повышало экономичность и темпы производства.

Всю жизнь Макаров занимался оружием. Под его руководством создавались авиационные пушки, ракетные комплексы «Фагот» и «Конкурс». Советское государство высоко отметило трудовой подвиг Николая Фёдоровича.

Награды, которых удостоен Н. Ф. Макаров:

  • Звание Героя Социалистического труда.
  • Лауреат Сталинской премии 3-й степени и лауреат Государственной премии.
  • Орден Ленина (дважды).
  • Орден Трудового Красного Знамени.
  • Юбилейные медали в честь Победы в Великой Отечественной войне.

Состав пистолета

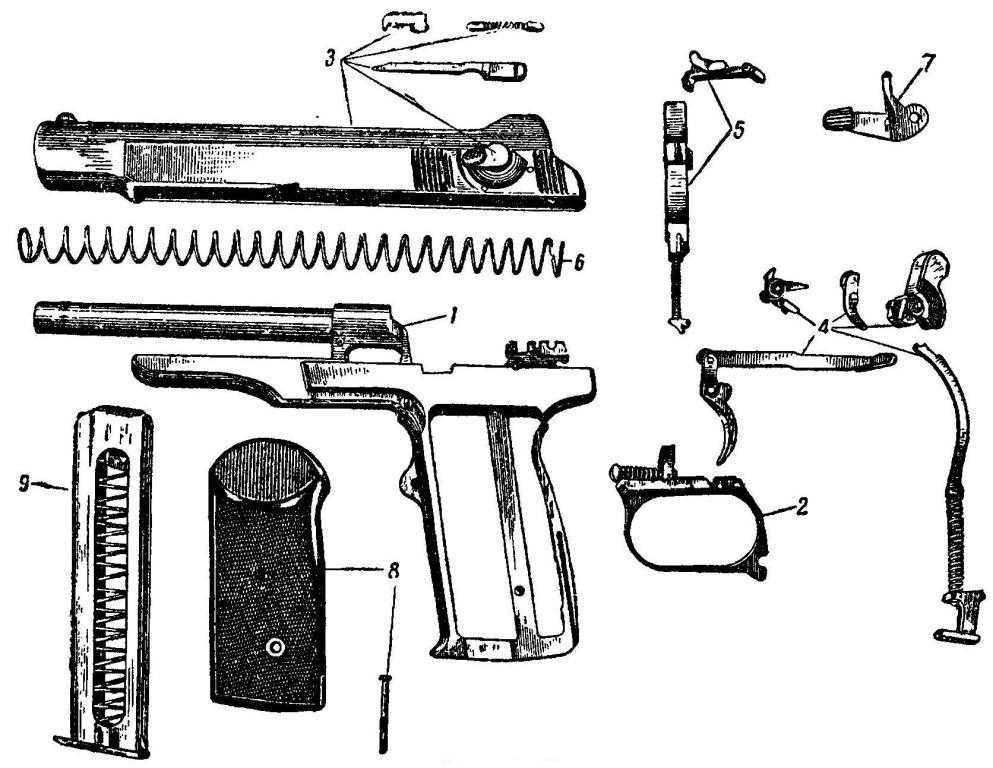

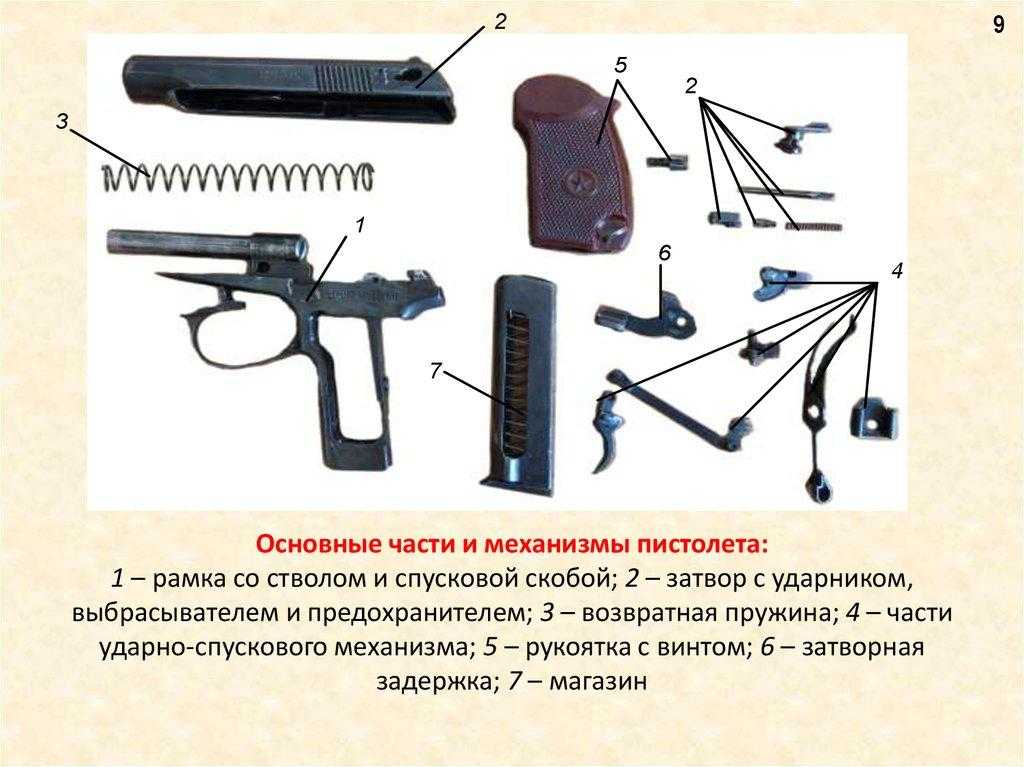

В состав пистолета входят следующие основные части и механизмы: ствол с рамкой; ударно-спусковой механизм; останов; возвратная пружина; затвор; рукоятка; стопор; магазин; принадлежность.

Устройство и работа пистолета

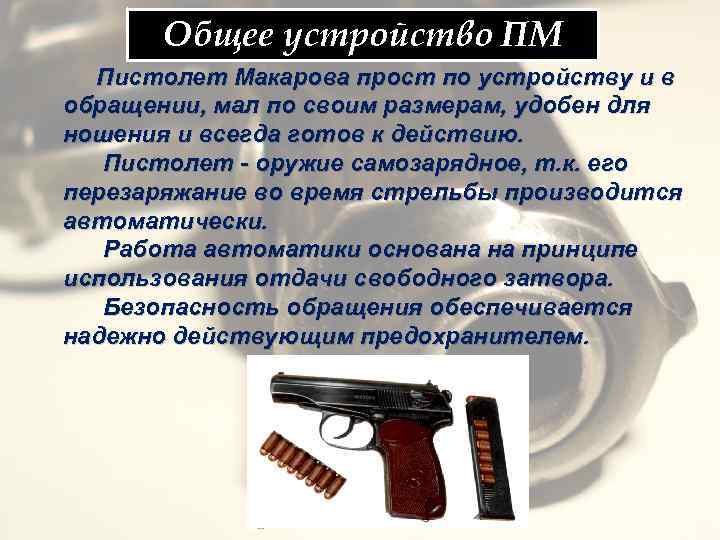

Пистолет прост по устройству и в обращении, имеет небольшие габариты и всегда готов к действию.

Пистолет представляет собой самозарядное оружие, в котором подача и досылание патрона в патронник, запирание и отпирание канала ствола, извлечение из патронника и отражение гильзы осуществляются автоматически.

Принцип действия автоматики пистолета основан на принципе использования отдачи свободного затвора.

Ударно-спусковой механизм — самовзводный, куркового типа, позволяющий производить стрельбу как после предварительного взведения курка (курок стоит на боевом взводе), так и без предварительного взведения его (курок стоит на «отбое»).

Спусковой механизм позволяет вести только одиночный огонь.

Питание пистолета патронами производится из отъемного однорядного магазина.

Безопасность обращения с пистолетом обеспечивается предохранителем, запирающим затвор и блокирующим курок, и наличием предохранительного взвода курка.

Сущность работы пистолета при стрельбе заключается в следующем.

При нажатии пальцем на хвост спускового крючка курок, освобождаясь от шептала, под действием боевой пружины наносит удар по ударнику, который бойком разбивает капсюль патрона. В результате этого воспламеняется пороховой заряд и образуется большое количество пороховых газов. Пуля давлением пороховых газов выбрасывается из канала ствола. Затвор под давлением газов, передающегося через дно гильзы, отходит назад, удерживая выбрасывателем гильзу и сжимая возвратную пружину. Гильза при встрече с отражателем выбрасывается, наружу через окно затвора.

Затвор при отходе в крайнее заднее положение поворачивает курок назад и ставит его на боевой взвод. Отойдя назад до отказа, затвор под действием возвратной пружны возвращается вперед. При движении вперед затвор до-сылателем продзигает из магазина очередной патрон и досылает его в патронник. Канал ствола заперт свободным затвором. Пистолет снова готов к выстрелу.

Для производства следующего выстрела нужно отпустить спусковой крючок, а затем снова нажать на него. Так стрельба может производиться до полного израсходования патронов в магазине.

По израсходовании всех патронов из магазина затвор становится на затворную задержку и остается в заднем положении.

Из чего состоит патрон?

У любого из патронов есть несколько основных составляющих:

  • гильза. Это защитный барьер, который призван сохранить все перечисленные далее компоненты;
  • капсюль. Маленький стаканчик, в котором хранится порох, когда капсюль пробивается, происходит возгорание;
  • пороховой заряд. Это главный источник энергии, при его сгорании в небольшом пространстве создается высокая компрессия от выделившихся газов;
  • металлическая оболочка. Покрывает пулю и оберегает ее от деформации во время прохождения через ствол;
  • сердечник. Внутренняя часть пули, обеспечивает пробивное действие;
  • свинцовая рубашка. Компонент между оболочкой и сердечником.

Мы разобрали принцип работы пистолета, огнестрельного и пневматического, а также строение пули. С этими знаниями тебе будет интереснее смотреть боевики и другие фильмы с перестрелками.

5,45-мм пистолетный патрон

Начальная скорость полета пули, м/с 310.

Масса пули г 2,4—2,6

Масса патрона г 4,8

Длина, мм 25

Устройство патрона

5,45-мм пистолетный патрон МПЦ состоит из гильзы, капсюля, порохового заряда и пули.

Гильза 53 (рис. 19) служит для помещения порохового заряда 54 и соединения всех частей патрона. Гильза имеет: в задней части внутри — гнездо для капсюля 52, наковальню т2, на которой бойком разбивается капсюль, два затравочных отверстия через которые к пороховому заряду проникает пламя от ударного состава капсюля; снаружи— кольцевую проточку ф2 для зацепа выбрасывателя; в передней части внутри — полость для заполнения пороховым зарядом; снаружи — дульце х2 для крепления пули и скат ц2 для фиксации патрона в патроннике.

Рис. 19. 5,45-мм пистолетный патрон МПЦ:

52 — капсюль б/н; 53 — гильза 004; 54 — пороховой заряд б/н; 55 — свинцовый сердечник 003; 56 — стальной сердечник 002; 57 — биметаллическая оболочка 001; т2— наковальня; у2 — отверстия; ф2 — проточка; х2 — дульце; ц2 — скат

Капсюль служит для воспламенения порохового заряда. Капсюль состоит из колпачка, в который впрессованы ударный состав и прикрывающий его фольговый кружок.

Заряд состоит из бездымного пироксилинового пороха.

Пуля состоит из биметаллической оболочки 57, в которую впрессованы стальной сердечник 56 и свинцовый сердечник 55.

Составные части

Эти основополагающие и связующие детали встречаются в любой модификации.

Ударный аппарат

Выполняет открытие клапана выпуска. Когда человек жмет на курок, ранее сжатая пружина распрямляется. Под воздействием энергии клапан раскрывается, зона выброса пули снабжается воздухом.

Спусковой блок

Отвечает за поддержание готовым совершить залп. Может быть одинарным или двойным. При одинарном взведение курка происходит механически, это характерно для пневматики с барабаном, или для револьверного типа. Второй взводится автоматически, после каждого выстрела курок приходит в боевую позицию, а крючок спуска сам вернется в нейтральную. Есть комбо-версии, с двумя способами взведения.

Дозирование воздуха

В пневматах он поступает в камеру дозировано. Чтобы обеспечить такую порционность, применяют несколько методов. Наиболее надежный предполагает открывание ударником клапана. С закачкой возрастает давление, в определенный момент доступ закрывается. Компрессия зависит от степени напряжения пружины.

В модификациях с предварительным накачиванием имеется редуктор. В рабочем отсеке повышается давление, а редуктор регулирует поступление газа для его нормализации. Это делается для создания оптимального уровня и его поддерживания.

Узел запирания

Возложенные на него функции – герметизация затвора и ствола. Это защищает от утечек и обеспечивает использование всей накопленной компрессии для ускорения. Способ реализации зависит от типа устройства. Если оно поршневое , то для герметичности формируется контакт ствольной трубки и прокладки-уплотнения. У газобаллонных иначе, это выдвигающиеся втулки дозатора или ствольная трубка со смещением.

Подача заряда

Данный блок называют просто – магазин. Они разные:

  • барабанный, вмещает до двенадцати патронов;
  • линейные. Это пластинка с прорезями, которые смещаются по вертикали или горизонтали;
  • с гравитационным действием. Импульс обеспечивается распрямлением пружины.

Ствол

В бюджетных не очень качественных моделях он выполнен из твердого пластика. Это непрактично, так как пластиковая трубка быстро придет в негодность под воздействием выстрелов. Ствол растянется, из-за этого давление будет снижаться. В хороших устройствах данная деталь изготовлена из нержавеющей стали. В некоторых моделях ствол гладкий, в тех, что стреляют свинцовыми пулями – нарезной. Это необходимо для обеспечения точности каждого выстрела.

Назначение

5,45-мм пистолет самозарядный малогабаритный ПСМ (рис. 1) является личным оружием нападения и защиты, предназначенным для поражения противника на коротких расстояниях.

Для стрельбы из пистолета ПСМ применяются 5,45-мм пистолетные патроны МПЦ.

Рис. 1. Общий вид 5,45-мм пистолета ПСМ

Технические данные пистолета

Калибр, мм 5,45

Число нарезов, шт 6

Длина ствола, мм 85

Длина, мм 155

Ширина, мм 17

Высота, мм 106

Масса со снаряженным магазином, кг 0,5

Масса с магазином без патронов, кг 0,46

Емкость магазина, шт. патронов 8

Придельная дальность стрельбы, м 50

Боевая скорострельность, выстр./мин 30

Разборка и сборка пистолета Макарова

Неполная разборка пистолета

Разборка пистолета может быть полной и неполной. Неполная разборка производится для чистки, смазки и осмотра пистолета.

Порядок неполной разборки.

1. Извлечь магазин из основания рукоятки. Удерживая пистолет за а) Извлечь магазин из      рукоятку правой рукой, основания рукоятки  большим  пальцем левой  руки отвести защелку мага-зина назад до отказа, одно-временно оттягивая указа-тельным пальцем левой руки  выступающую часть крышки магазина, извлечь магазин из основания рукоятки.

Проверить нет ли патрона в патроннике, для чего вык-лючить предохранитель от-вести левой рукой затвор в заднее положение поставить его на затворную задержку и осмотреть патронник. Нажатием большим пальцем правой руки на затвор-ную задержку отпустить затвор.

б) Проверить нет ли потроно в потроннике.

2.Отделить затвор от рамки.

Взяв пистолет в правую руку за  рукоятку, левой рукой оттянуть спусковую скобу вниз и, перекосив ее влево, упереть в рамку так, чтобы   она удерживалась в этом положении. При дальнейшей  разборке удерживать ее в приданном положении указательным пальцем правой руки.

а) Оттянуть спусковую скобу вниз

Левой рукой отвести затвор в крайнее заднее положение и, приподняв его задний конец, дать ему возможность продвинуться вперед под действием возвратной пружины.

б) Отделение затвора от рамки.

Отделить затвор от рамки и поставить спусковую скобу на свое место.

в) Поставить спусковую скобу на место.

3. Снять со ствола возвратную пружину.

Удерживая рамку правой рукой за рукоятку я вращая возвратную пружину на себя левой рутой, снять се со ствола.

Сборку пистолета после неполной разборки Производить в обратном порядке.

1. Надеть на ствол возвратную пружину.

Взяв рамку за рукоятку в правую руку, левой рукой надеть возвратную пружину на ствол обязательно тем концом, в котором крайний виток имеет меньший диаметр по сравнению с другими витками.

2. Присоединить затвор к рамке.

Удерживая рамку за рукоятку в правой руке, а затвор в левой, ввести свободный конец возвратной пружины в канал затвора и отвести затвор в крайнее заднее положение так, чтобы дульная часть ствола прошла через канал затвора и выступила наружу.

а)Ввести свободный конец  возвратной пружины канал затвора.

Опустить задний конец затвора на рамку так, чтобы продольные выступы затвора поместились в позах рамки, и прижимая затвор к рамке, отпустить его. Затвор под действием возвратной пружины энергично возвращается в переднее положение.

б) Присоединить затвор к рамке.

в) Включить предохранитель (флажок  поднять вверх).

3. Вставить магазин в основание рукоятки.

Удерживая пистолет в правой руке, большим и указательным пальцами левой руки вставить магазин в основание рукоятки через нижнее окно основания рукоятки. Нажать на крышку магазина большим пальцем так, чтобы защёлка (нижний конец боевой пружины) заскочила за выступ на стенке магазина; при этом должен произойти щелчок. Удары по магазину ладонью не допускаются.

После окончания сборки проверить её правильность.

Выключить предохранитель (опустить флажок вниз). Отвести затвор в заднее положение и отпустить его. Затвор, продвинувшись несколько вперед, становиться на затворную задержку и остается в заднем положении. Нажатием большим пальцем правой руки на затворную задержку отпустить затвор. Затвор под действием возвратной пружины должен энергично возвратиться » переднее положение, а курок должен стоять на боевом взводе. Включить предохранитель (поднять флажок вверх). Курок должен сорваться с боевого взвода и заблокироваться.

Общее устройство и работа частей пистолета

3. Пистолет прост по устройству и в обращении, всегда готов к действию. Пистолет — оружие автоматическое; перезаряжание во время стрельбы производится за счет использования отдачи свободного затвора. Затвор со стволом сцепления не имеет. Надежность запирания канала ствола при выстреле достигается большой массой затвора и силой возвратной пружины.

Наличие в пистолете самовзводного ударно-спускового механизма куркового типа позволяет быстро открывать огонь непосредственным нажатием на хвост спускового крючка без предварительного взведения курка.

4. Безопасность обращения с пистолетом обеспечивается надежно действующим предохранителем, который одновременно выполняет функции переводчика с автоматического на одиночный огонь и обратно. Кроме того, курок автоматически становится предохранительный взвод под действием боевой пружины, когда он спущен, а спусковой крючок находится в переднем положении («отбой» курка).

Курок под действием выступа на толкателе повернут на некоторый угол от затвора (это есть «отбой» курка) так, что носик среднего пера шептала находится впереди предохранительного взвода.

После того как спусковой крючок будет отпущен, спусковая тяга под действием пружины спускового крючка продвинется в заднее крайнее положение. Разобщитель и шептало опустятся вниз, шептало под действием своей пружины прижмется к курку, и курок автоматически станет на предохранительный взвод.

5. Для производства одиночного выстрела (переводчик установлен на одиночный огонь) необходимо нажать указательным пальцем на спусковой крючок. Курок при этом наносит удар по ударнику, который разбивает капсюль патрона. В результате этого воспламеняется пороховой заряд и образуется большое количество пороховых газов, которые выбрасывают пулю из канала ствола. Затвор давлением газов, действующих на него через гильзу, отбрасывается назад, удерживая выбрасывателем гильзу и сжимая возвратную пружину. Гильза при встрече с отражателем выбрасывается наружу через окно затвора.

Затвор при отходе в крайнее заднее положение поворачивает курок на цапфах назад и ставит его на боевой взвод. Отойдя назад до отказа, затвор под действием возвратной пружины возвращается вперед. При движении вперед затвор досылателем продвигает из магазина очередной патрон и досылает его в патронник. Канал ствола заперт свободным затвором, пистолет снова готов к выстрелу.

Для производства следующего выстрела нужно отпустить спусковой крючок, а затем снова нажать на него.

6. Если флажок переводчикапредохранителя установлен на автоматический огонь, то при нажатии на спусковой крючок автоматическая стрельба продолжается до тех пор, пока нажат спусковой крючок и в магазин есть патроны.

Пистолет имеет механизм замедления темпа стрельбы.

По израсходовании всех патронов из магазина затвор становится на затворную задержку.

Рис. 3 Основные части и механизмы пистолета:

1 – рамка со стволом; 2 – рукоятка; 3 – спусковая скоба; 4 – затвор с ударником выбрасывателем и переводчиком-предохранителем; 5 – части ударно спускового механизма; 6 – части механизма замедлителя темпа стрельбы; 7 – возвратная пружина; 8 – затворная задержка; 9 – щёчки основания рукоятки с винтом; 10 — магазин

7. Пистолет состоит из следующих основных частей и механизмов (рис. 3):

— рамки со стволом и основанием рукоятки;

— спусковой скобы;

— затвора с ударником, выбрасывателем и переводчикомпредохранителем;

— ударно-спускового механизма;

— механизма замедления темпа стрельбы;

— возвратной пружины;

— затворной задержки;

— рукоятки с винтом;

— магазина.

8. Каждый пистолет укомплектован:

— кобурой-прикладом;

— четырьмя запасными магазинами;

— протиркой-отверткой;

— ремнем;

— подсумком для запасных магазинов.

Чистка и смазка пистолета

Пистолет всегда должен содержаться в чистоте и исправности. Чистка пистолетов производится:

  • В боевой обстановке, на маневрах и длительных учениях в поле – ежедневно во время затишья боя или в перерывах между занятиями;
  • После учений, нарядов и занятий в поле без стрельбы – немедленно по окончании нарядов, учений или занятий;
  • После стрельбы – немедленно по окончании стрельбы необходимо очистить и смазать канал ствола и патронник; окончательную чистку пистолета произвести по возращению со стрельб; в последующие 3-4 дня чистку производить ежедневно;
  • Если пистолет находится без употребления – не реже одного раза в 7 дней.

Смазку наносить только на хорошо очищенную и сухую поверхность металла немедленно после чистки.

Для чистки и смазки пистолета применяется:

  • жидкая ружейная смазка
  • ружейная смазка
  • раствор РЧС
  • ветошь или бумага КВ-22
  • пакля
Понравилась статья? Поделиться с друзьями:
Карта знаний
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
