Определение коэффициента естественной освещенности (кео)

Определение общего типа подсветки

Если было принято решение использовать коэффициент светопотока, чтобы рассчитать освещение в помещении, нужно воспользоваться соотношением минимального уровня освещенности, перемноженного на площадь с мощностным запасом и показателем освещенности от санпина, а далее поделить значение на число светильников, количество ламп в нем и коэффициент, который применяется для светопотока. В результате можно выявить общее освещение.

Для расчета мощности ламп освещения конкретного помещения, можно использовать формулу, где нужно перемножить число ламп на количество осветительных устройств и потребляемую мощность одной лампочки.

Общий тип подсветки

Индекс освещения помещения

Это еще один очень важный параметр, чтобы правильно рассчитать который нужно воспользоваться формулой i= (AB)/(h*(A+B)), где А и В является длиной и шириной пространства, а h — высотой от светильника до потолка.

Вам это будет интересно Особенности люстры с пультом управления

Индекс помещения освещение

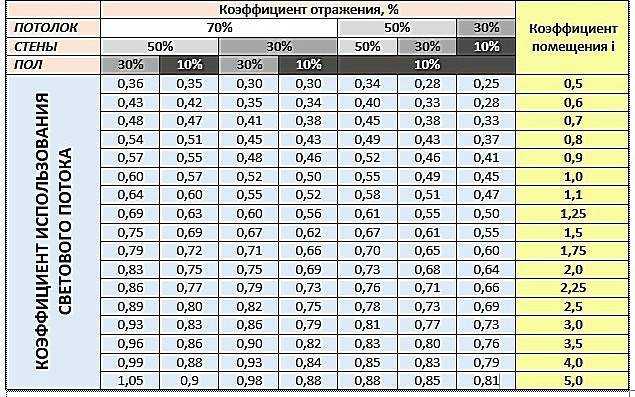

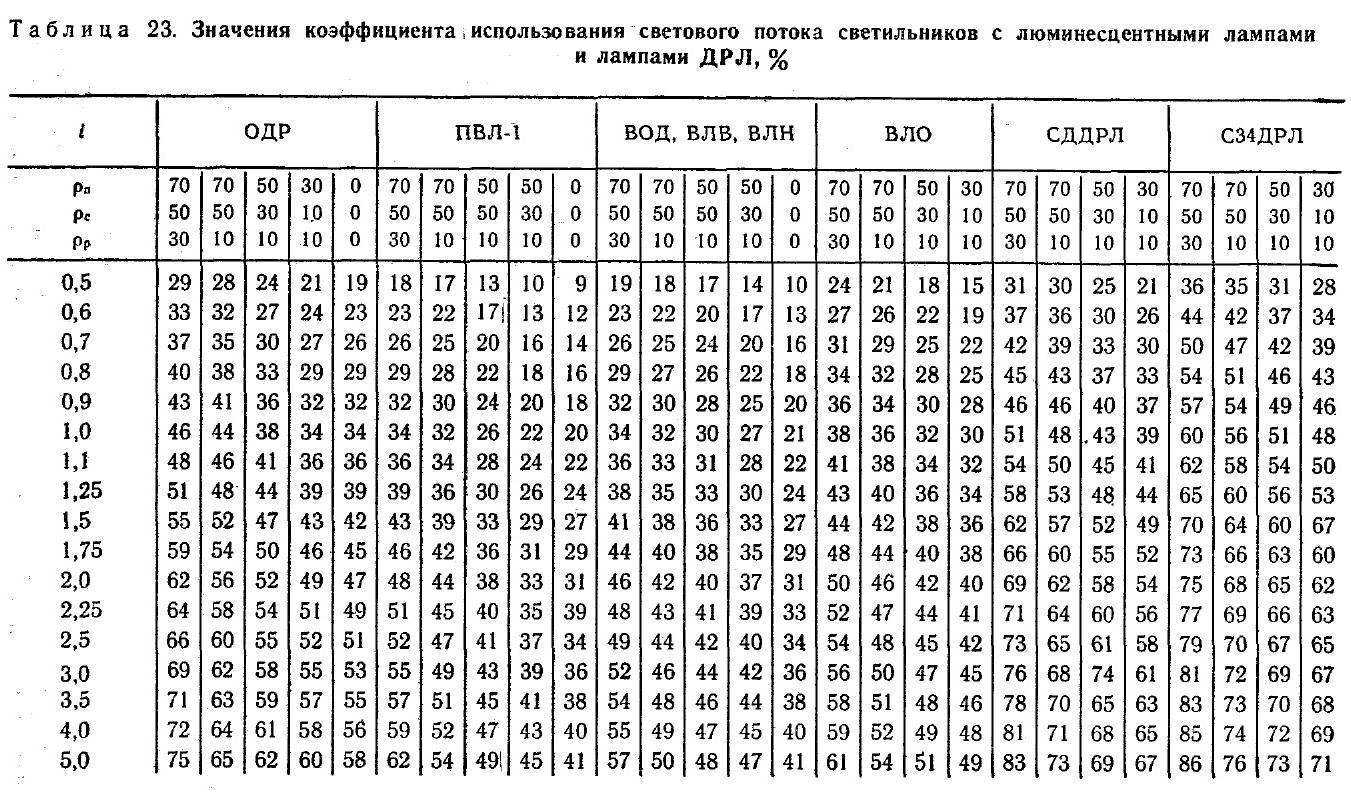

В целом, коэффициент использования светового потока — величина, характеризующая силу солнечного излучения источника, представленная в люменах. Индекс помещения освещения благодаря коэффициенту измеряется с помощью люменометра и формул, основной из которых является Фu = Km*V*Фe.

Методы расчета

Метод расчета представлен пошаговой процедурой. Вначале пользователь должен определиться со схемой света, затем выписать необходимую норму освещенности, подобрать тип светоисточников, проанализировать как они работают, определить коэффициент запаса и неравномерности. Далее он должен оценить коэффициент отражения поверхностей, узнать индекс помещения, понять нужное количество светильников и ламп в них, а также просчитать соответствующий коэффициент использования светопотока.

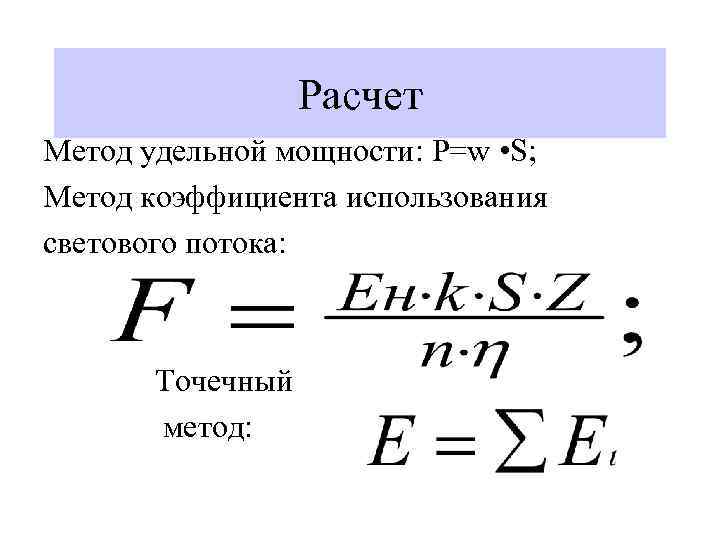

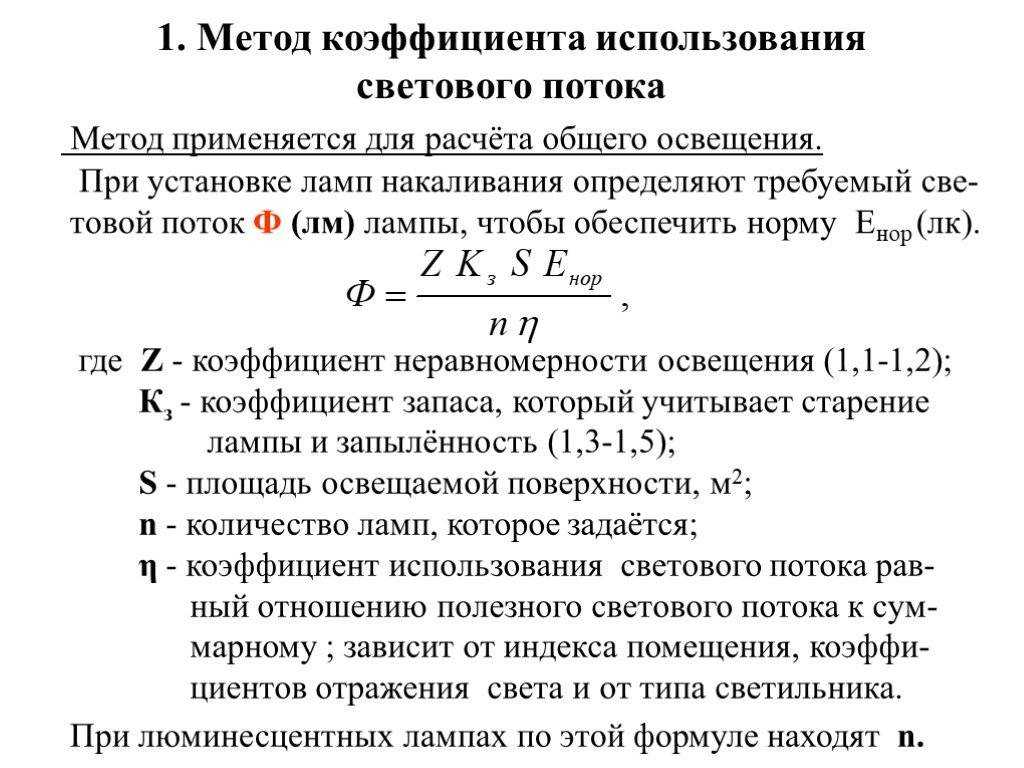

Все это сделать можно по общей формуле Ф= (Emin*k*S*Z)/(N*n*η). Также можно воспользоваться формулами, представленными на схеме.

Световой коэффициент (СК)

Операционные, родовые палаты, перевязочные 1:4- 1:5

Палаты, кабинеты врачей,1 манипуляционные и др. 1:5 — 1:6

Коэффициент естественного освещения (КЕО) Операционные 2.5 %

Процедурные 1.5 %

Палаты, кабинеты врачей 1.0 %

Гигиеническая оценка естественного освещения. Гигиеническая оценка естественного освещения помещений прово­дится на основании ознакомления с проектами зданий и осмотра их в на­туре.

Оцениваются:

• ориентация окон;

• затемнение соседними зданиями, сооружениями (нормируемое рас­стояние между фасадами зданий — две с половиной высоты наибо­лее высокого из них или не менее 25 м; между торцами — не менее 15 м):

• расстояние от верхнего края окна до потолка (норма — не более 30 см):

• высота подоконника (норма — не более 90 см);

• расстояние между окнами (норма — не более полуторной ширины окна);

• площадь оконных рам и переплетов (норма — не более 25% общей поверхности окна);

• затененность окон шторами;

• качество и чистота стекол;

• окраска стен, потолка, пола и мебели;

• наличие высоких цветов на подоконниках.

Для гигиенической оценки достаточности естественного освещения помещений определяют геометрические и светотехнические показатели.

К геометрическим показателям относятся: световой коэффициент, угол падения и угол отверстия.

Световой коэффициент (СК) — это отношение площади остеклённой поверхности окон к площади пола. В учебных комнатах, в операционных он должен быть не менее 1:4 — 1:5, в больничных палатах — 1:5 — 1:6, в жи­лых помещениях — 1:8- 1:10. Однако этот показатель не учитывает многих моментов, способных влиять на степень освещенности. Этот недостаток восполняется измерением угла падения и угла отверстия.

Угол падения показывает, под каким углом падают лучи света на ра­бочую поверхность (чем больше угол, тем выше освещённость). Угол па­дения ABC образуется двумя линиями, одна из которых горизонтальная, проводится от места определения к нижнему краю окна, другая — из этой же точки к верхнему краю окна (рисунок). Для определения угла падения измеряют высоту стола, на котором хотят произвести наблюдение, на сте­не у окна делают отметку найденной высоты и определяют расстояние от неё по горизонтали до центральной точки рабочего места и по вертикали до верхнего края окна (СА).

Рисунок. Углы освещения: ABC — угол падения; ABD — угол отверстия.

Эти отрезки наносят на бумагу в уменьшенном масштабе и крайние их точки соединяют диагональю. Угол ABC и будет углом падения, кото­рый можно определить при помощи транспортира. Угол ABC можно также определить, используя таблицы натуральных значений тригонометриче­ских функций (тангенсов), зная, что tg Z АВС= АС/ ВС.

Угол падения рабочей поверхности должен быть не менее 27°.

Угол отверстия даёт представление о величине небосвода, непосред­ственно освещающего исследуемое место (чем больше видимый из окна участок неба, тем естественное освещение лучше). Угол отверстия АВД образуется двумя линиями, из которых одна (верхняя) идёт от места опре­деления освещённости к верхнему краю окна, а другая (нижняя) направляется к высшей точке противолежащего здания. Величину угла отверстия определяют следующим образом: проводят мысленно прямую линию от поверхности рабочего стола к высшей точке противостоящего дома. Дру­гое лицо, стоя у окна, отмечает на раме точку этой воображаемой линии, через которую она проходит (точка Д). Угол отверстия также определяют с помощью транспортира или таблицы тангенсов: ZABfl=ZABC — /ДВС; tg ZflBC= ДС/ ВС.

Угол отверстия должен быть не менее 5″

К светотехническим показателям относится коэффициент естествен­ной освещённости.

Коэффициент естественной освещённости (КЕО) — это отношение освещённости в данной точке помещения к одновременной наружной ос­вещённости в условиях рассеянного света, выраженное в процентах. Опре­деляется КЕО экспериментально с помощью люксметра и расчет произво­дится по формуле:

где Е1- горизонтальная освещенность внутри помещения; Е2- освещенность горизонтальной плоскости вне здания.

В учебных комнатах, в операционных КЕО должен быть не менее 1,5%, в жилых комнатах, больничных палатах — не менее 0,5%.

Расположение осветительных приборов и их количество

Светильники могут размещаться с учетом, либо без учета размещения рабочих мест.

Если выбирается за основу система равномерного освещения цеха, они располагаются высоко от рабочих поверхностей, могут оснащаться дополнительными отражателями. Поток света иногда направляется не только вниз, но и вверх или в стороны.

При организации комбинированного освещения местные светильники устанавливаются на каждом рабочем месте.

В качестве источника света в производственных помещениях могут использоваться лампы различных типов: люминесцентные (наиболее часто применяемые), газоразрядные, накаливания.

О характеристиках светового потока лампы накаливания читайте в статье.

Как выбрать

Выбор освещения для помещения должен быть сделан, исходя из выбора системы освещения, определения по законодательным нормам количество света, материала настенных и напольных поверхностей, типа и числа осветительных устройств, коэффициента пульсации

Важно отметить, что итоговый результат будет зависеть от того, какой цвет имеют сами светильники. Кроме того, есть типы осветительных устройств, которые имеют плохую освещенность, это, например, лампы накаливания

Хорошим будет выбор в пользу люминесцентных и светодиодных приборов.

Обратите внимание! Сегодня в сети нашли большое распространение различные калькуляторы, в которые уже встроены необходимые формулы. Все, что нужно пользователям, это подставить свои значения или выбрать конкретный вид светильника, а затем нажать соответствующие клавиши

Еще одним альтернативным способом подсчета всех необходимых данных будет использование профессиональной помощи электрика, который не просто сможет подобрать по санитарным нормам освещенность, но и порекомендовать лампы, которые будут экономично тратить электроэнергию. В результате, пользователь получит не только грамотный расчет, но и дальнейшее экономное использование осветительного оборудования.

Требования санпин для жилых помещений
