Стропильная система двускатной крыши своими руками: обзор конструкций висячего и наслонного типа

Схема стропильнойсистемыдвухскатнойкрыши

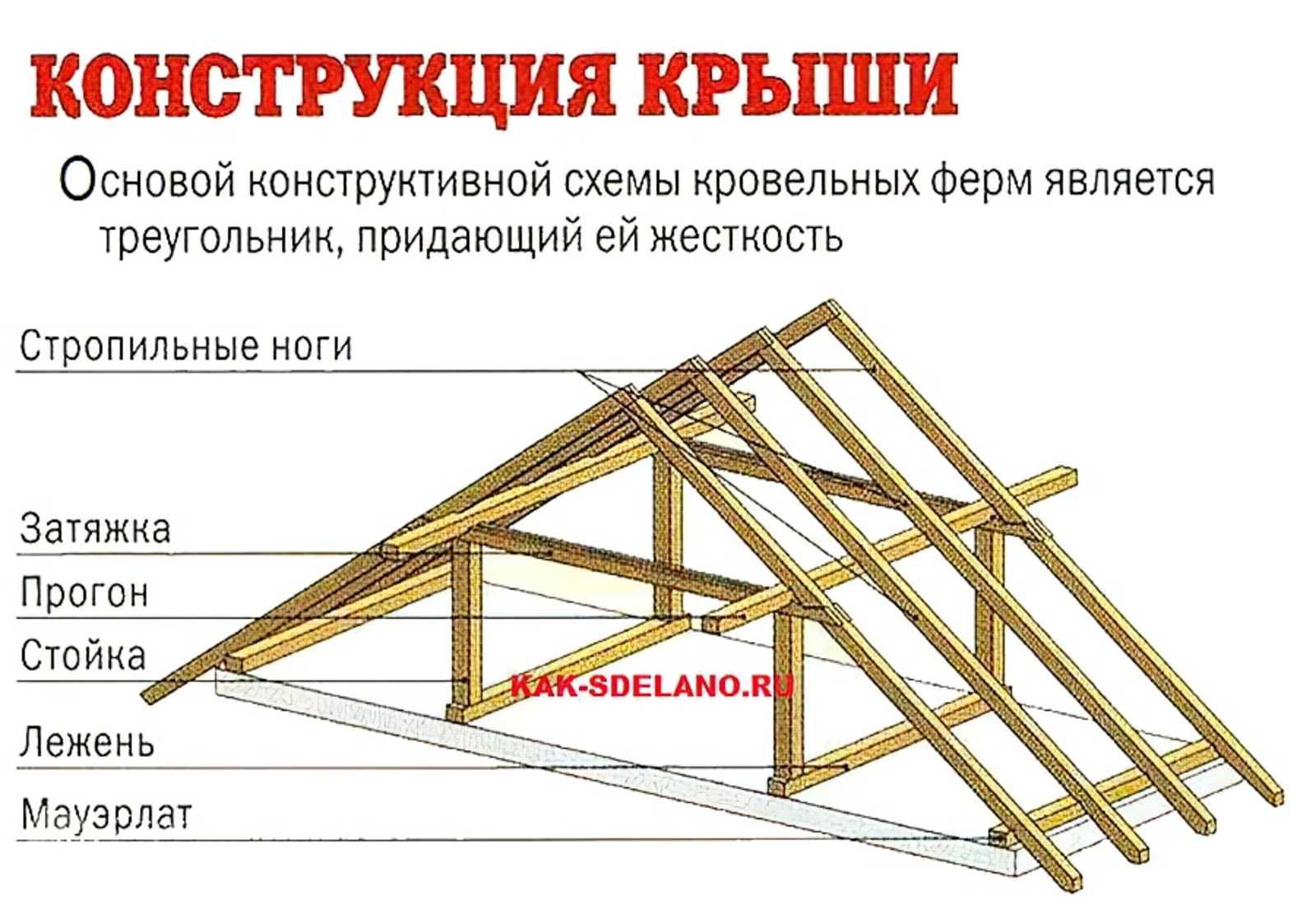

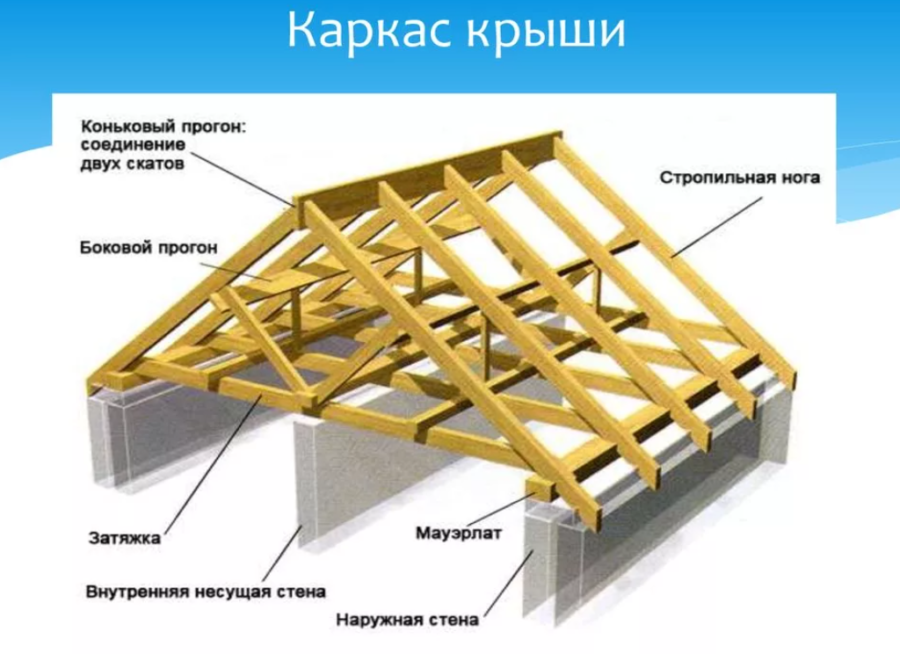

Основополагающие элементы стропильной системы – это непосредственно стропила, подкосы, мауэрлат, обрешетка. Верхние стороны стропильных ног нужно соединять внахлест друг на друга с помощью накладок. Нижние концы прикрепляются к мауэрлату, опорным брусьям, сделанным из бревен и обработанным в два канта.

Схема стропильной системы

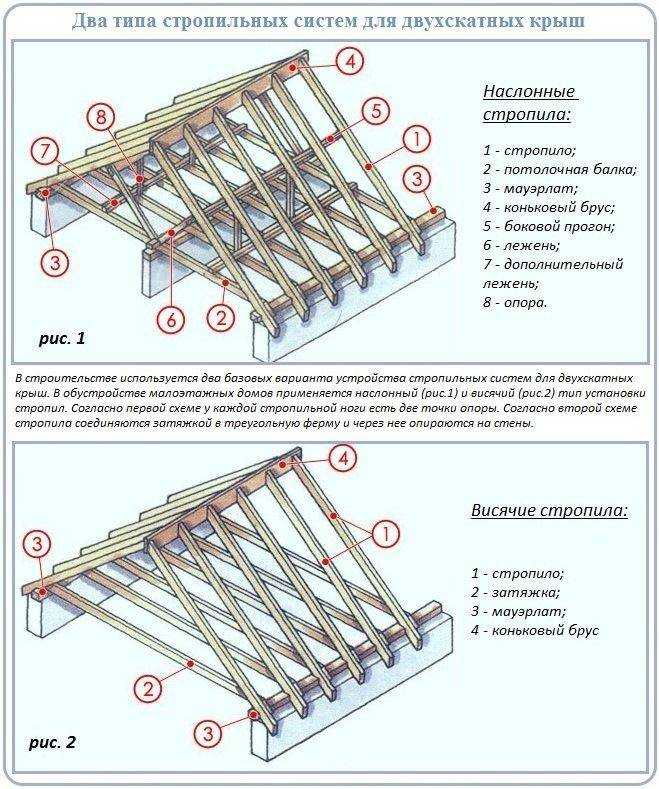

Существует два вида систем двухскатных крыш: с наслонными и висячими стропилами. Применяемый тип стропил связан с размером здания.

Во-первых, необходимо произвести правильный расчет стропильной системы. Лучше всего для этого нанять квалифицированного специалиста. Если вдруг произойдет ошибка в подсчетах нужного сечения стропил, вероятно нарушение сочленения узлов системы или даже разрушение всей стропильной системы. В любом случае, дальнейшая эксплуатация уже будет невозможна.

Крепление мауэрлата (опорного бруса) может производиться различными способами:

Самый распространенный и, одновременно, надежный вариант, применяемый при строительстве крыш большой площади (больше 250 м 2 ), состоит в следующем: при возведении стен, на которые будет крепиться мауэрлат, сверху заливается бетонная балка или же создается сплошной бетонный пояс по периметру строения (армопояс). В него вмуровываются шпильки с сечением не меньше 12 мм. То есть, при креплении мауэрлата шпильки должны проходить через его ось. При этом от края бруса до края армопояса должно остаться около 5 см.

Размещайте шпильки на расстоянии примерно 1,5-2 м, рассчитывая на то, что края каждой части бруса мауэрлата были надежно закреплены.

Более дешевый способ: вместо шпилек можно вмуровать части арматуры и к ним уже приварить болты с обрезанными головками.

Если вы не хотите предварительно вмуровывать шпильки, можете использовать анкера. Но это обойдется дороже.

Чертеж стропильной системы двухскатной крыши приведен ниже. На нем наглядно изображены все основные крепления и узлы.

В этом случае шпильки необходимо вмуровывать прямо в саму стену во время кладки. В этом случае шпильки будут длиннее, а замуровывают их немного глубже. Этот вид крепления не такой надежный как первый, но если вы строите здание с крышей меньше 250 м 2 и он вполне подойдет.

Наиболее простой метод. Закрепление мауэрлата предварительно заложенной в кладку толстой мягкой проволокой. За несколько рядов до окончания кладки, между рядаминеобходимо уложить середину проволоки, так чтобы с двух сторон равномерно виднелись ее концы с длиной, достаточной для обвязки мауэрлата.

Чтобы проволока была не заметна, её наружный конец прячут, пропустив между кирпичами через растворный шов. Этот способ очень распространен и весьма надежен, если строение скромных размеров.

Стропила можно прикреплять прямо к балкам перекрытия, без использования мауэрлата, в случае если стены и балки крепкие.

План стропил двускатной крыши предусматриваетиспользование в качестве мауэрлата, например,верхнего венца рубленого дома. Но в некоторых случаях необходим отдельный мауэрлат.

Для наибольшей устойчивости стропил между стойками и прогонами делаются подкосы. Параметры стропильных ног и подкосов определяется расчетом кровли крыши. Обычно ширина стропильных досок примерно составляет 5 см, высота — от 15 до 20 см.

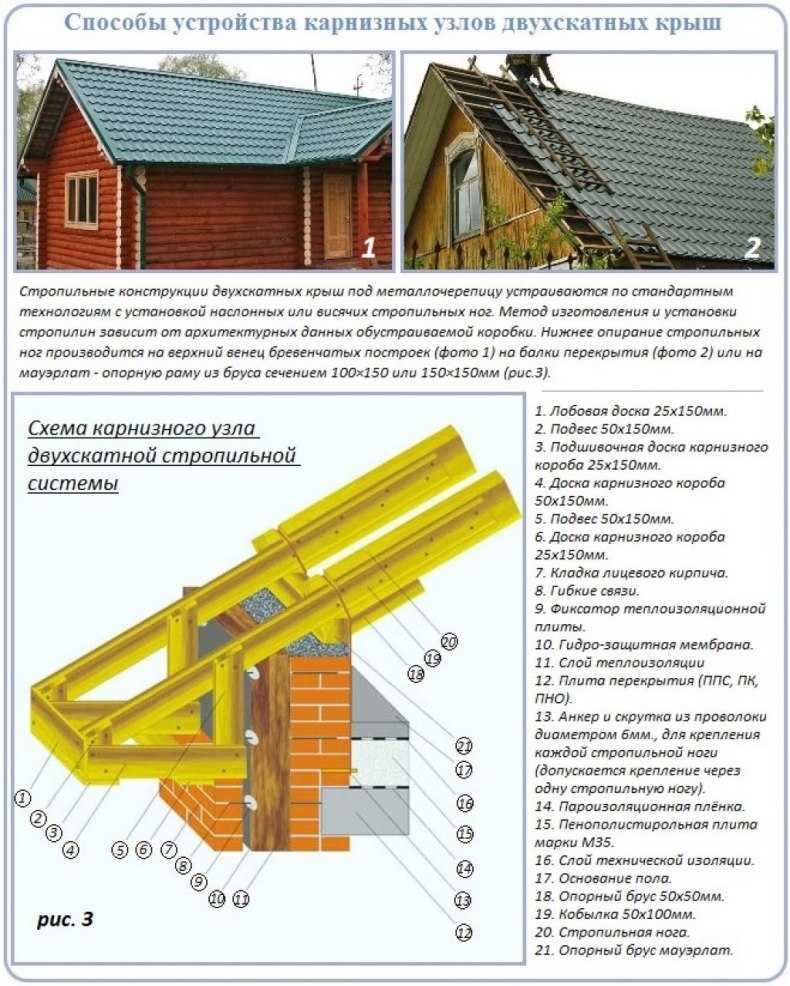

Чтобы образовать свес, защищающий внешнюю стену от промокания, стропила или затяжки выводят за ее плоскость минимум на 40-50 см.

Не забудьте сделать гидроизоляционный слой под мауэрлат. Без него срок службы конструкции заметно сократится. Для этой цели хорошо подойдет рубероид или другой подобный материал.

Между стропилами в несколько слоев укладывают теплоизоляцию со смещением швов. Лучше всего в качестве утеплителя применять минеральную вату, так как она имеет низкую теплопроводность. С внутренней стороны теплоизоляции натягивается и фиксируется пароизоляция в виде полиэтиленовой пленки. Далее монтаж двухскатной крыши.

Далее укладывается гидроизоляционная паропроницаемая пленка — диффузионная мембрана с перфорированной структурой. Этот материал выпускает пар, попадающий в утеплитель из внутреннего помещения, наружу, но не позволяет просочиться влаге извне.

Видео об установке стропильных ног

Установка стропилин с креплением металлическими уголками:

https://youtube.com/watch?v=WbNZiPBOjko

Как изготовить стропильные ноги с запилами для посадки на мауэрлат:

Устройство стропильного каркаса под крышу гаража:

Мы привели и описали лишь часть методов устройства стропильных каркасов. В реальности способов изготовления и установки существенно больше. Однако разбор базовых вариантов позволяет отлично понять, как правильно делать стропила и стропильные фермы для крыши, как запиливать их перед установкой.

Безраспорная наслонная система стропил

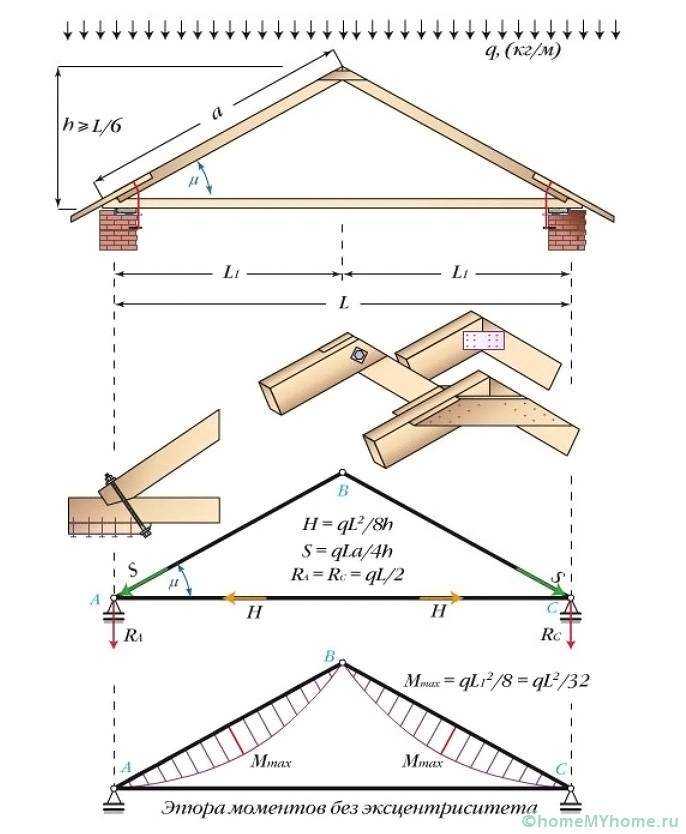

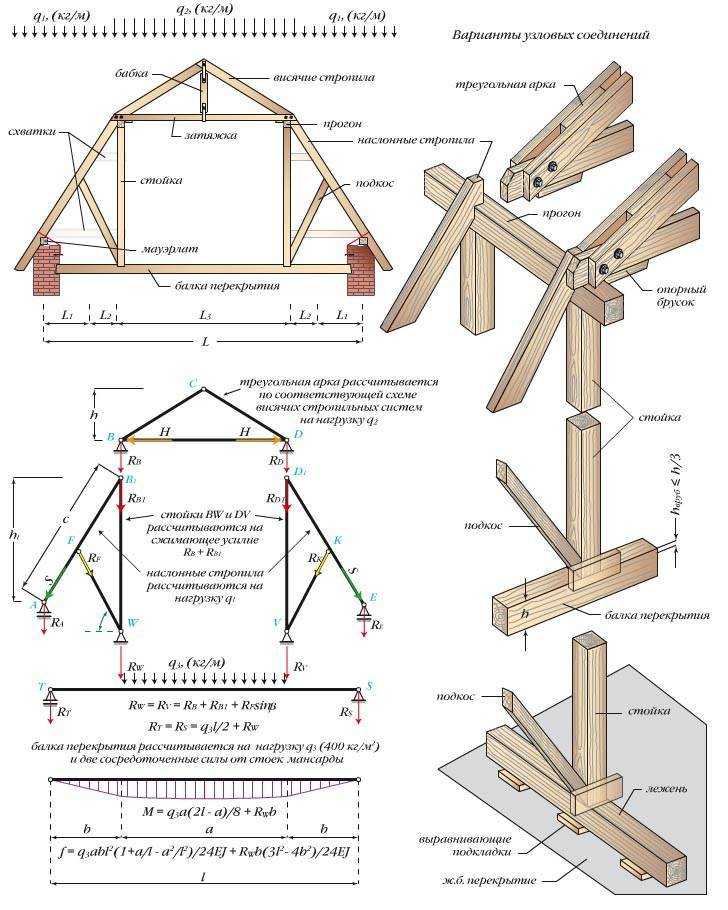

В безраспорной наслонной системе стропильная нога работает на изгиб и не передает распирающего горизонтального усилия на стены. Существует три варианта реализации безраспорных наслонных стропил:

К низу стропильной ноги крепится опорный брусок или делается запил (врубка) и упирается в мауэрлат. Вверху стропила делается увеличенный горизонтальный запил (врубка) со скосом под некоторым углом для того, чтобы не произошло упора в прогон боковой щекой и не создалось сопротивление изгибу стропила.Хотя на краях стропила изгибающий момент стремится к нулю, его подрезка в этих местах допустима, но имеет пределы по глубине: при высоте стропила h≥180 мм не более 0.3h, при высоте h=120-180 мм не более 0.4h и при высоте h≤120 мм не более 0.5h. Для всех вариантов длина подрезки (зона опирания) не должна превышать высоту сечения стропила. Когда по каким-то причинам подрезку верха стропила выполнить невозможно его наращивают искусственно обрезком стропила и крепят монтажными пластинами с двух сторон. При монтаже необходимо добиться максимально горизонтальной поверхности верхней врубки, иначе, при изменении вида опирания, система станет распорной!
Наиболее распространенный вариант, когда низ наслонной стропильной ноги делается на ползуне

Верх закрепляется при помощи гвоздевого боя или болтового соединения, либо стропила упирают друг в друга и объединяют металлическими зубчатыми пластинами или деревянными накладками.В этом варианте, при креплении стропила к мауэрлату, необходимо обратить внимание на рассчитанный проектный шаг. Крепление стропила может происходить при помощи двух гвоздей, вбитых под некоторым углом в боковые поверхности, либо с помощью одного гвоздя, забитого через верх, либо при помощи гибкой пластины.
При жестком защемлении конькового узла, когда верх жестко фиксируют, а низ делают на ползуне, также не возникает распора на стены

В таком случае, в жестко соединенном коньковом узле появляется максимальный изгибающий момент, стремящийся разрушить узел, и стропильные ноги получают гораздо меньший прогиб. Применив жесткое защемление верха стропил, мы получим некоторый запас прочности, который увеличит их несущую способность.

Все варианты включают в себя общий принцип: один край стропила делается на шарнире, позволяющем только поворот, другой край делается на скользящей опоре, допускающей поворот. Крепление на жестких опорах и ползунах выполняют различными вариантами: гвоздевым боем, скобами, крепежными пластинами. Все три варианта при воздействии неравномерной нагрузки и разных углах наклона скатов крыши имеют статическую устойчивость, если коньковой прогон опирается концами на фронтоны стен. В случае опирания конькового прогона на стойки — ситуация становится хуже.

Во втором и третьем варианте, где коньковой прогон опирается на стойки, статическая устойчивость обеспечивается при равномерной нагрузке на оба ската крыши и одинаковом угле наклона. На практике добиться совершенно симметричных скатов крыши проблематично. Нагрузка неравномерно распределяется по скатам крыши ввиду поступательного таяния снега или давления ветра с определенной стороны. Первый вариант допускает разные углы наклона скатов и хорошо справляется с неравномерными нагрузками только при условии безусловной вертикальности стоек, удерживающих коньковой прогон.

Распорная система наслонных стропил

Если взять три варианта безраспорных стропильных систем и заменить в них опоры с двумя степенями свободы на опоры с одной степенью свободы, то получим распорную систему. Для первого варианта, чтобы получить распорную систему, необходимо верхние края стропильных ног жестко зафиксировать при помощи гвоздей или болтов и получить, таким образом, шарнирную опору.

распорная система стропил

Расчетные схемы почти такие же, как для безраспорных наслонных стропил, конструкция и узлы также неизменны. Напряжение сжатия и изгиба остается прежним, появляется распор, который оказывает раздвигающее усилие на стены сооружения. Такую систему, которая включает в себя наслонные и висячие стропила, можно называть смешанной (гибридной).

Распорная система статически устойчива к любым видам нагрузок и требует жесткой фиксации мауэрлата на стене. Установка жестких коньковых прогонов также позволяет снизить распор на стены. Жесткость прогона увеличивается путем добавления стоек, подкосов и консольных балок и, особенно актуальна, для домов, рубленных из бревна, брусовых и легкого бетона. Панельные, бетонные и кирпичные дома переносят распор гораздо лучше.

Устройство наслонных стропил

К их отличительной особенности относится наличие специального проветривания.

Важно! Наличие сквозных отверстий для проветривания обеспечивает долгий срок службы всей системы, так как для ее формирования используется древесина, поэтому не создаются условия для ее загнивания и разрушения. Наслонная стропильная система считается достаточно простой в создании, поэтому нередко вовсе собственники жилых сооружений предпочитают самостоятельно заниматься процессом ее формирования

В нее входят конкретные узлы:

Наслонная стропильная система считается достаточно простой в создании, поэтому нередко вовсе собственники жилых сооружений предпочитают самостоятельно заниматься процессом ее формирования. В нее входят конкретные узлы:

• стропильные ноги;
• специальные элементы, располагающиеся под стропилами;
• обрешетка, предназначенная для оптимальной укладки любого выбранного кровельного материала.

Система может применяться для разных видов крыш, в соответствии с чем, имеет определенные особенности:

• если выбирается односкатная крыша, то в состав системы входит оптимальное количество отдельных стропил, причем они краями упираются на стены строения, располагающиеся противоположно друг другу;
• наслонные стропила двускатной крыши состоят из пары ног стропил, располагающихся под конкретным углом друг к другу и упирающихся снизу в стены, а сверху в специальный прогон, поддерживаемый стойками.

Важно! Если вырастает длина пролета, то существует возможность возникновения прогиба или выворачивания ног стропил, а чтобы этого не случилось, необходимо пользоваться специальными подстропильными элементами, к которым относятся подкосы или стойки. Наслонные стропила формируют специальные системы, причем они могут быть безраспорными или распорными

Отличия у них заключаются в методе, используемом для соединения стропил, а также в узлах опирания

Наслонные стропила формируют специальные системы, причем они могут быть безраспорными или распорными. Отличия у них заключаются в методе, используемом для соединения стропил, а также в узлах опирания.

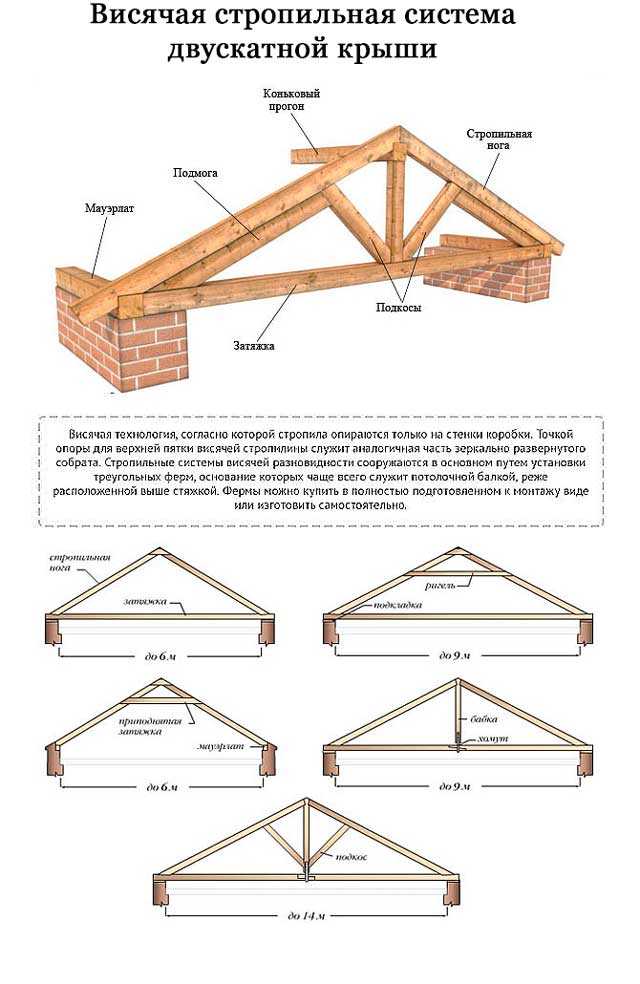

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

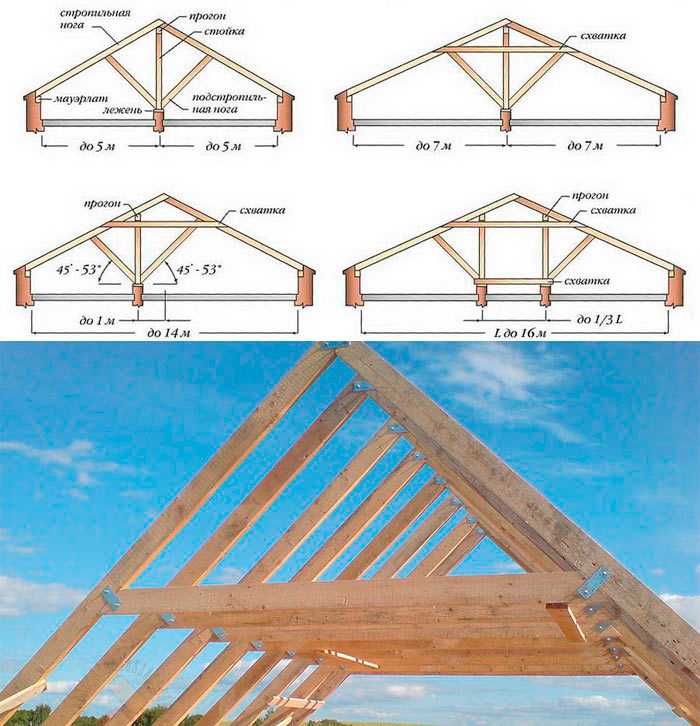

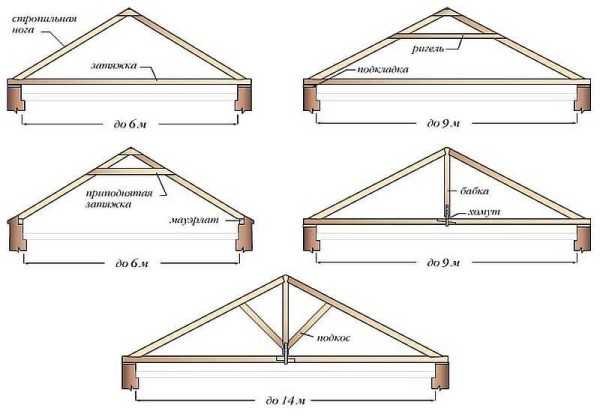

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

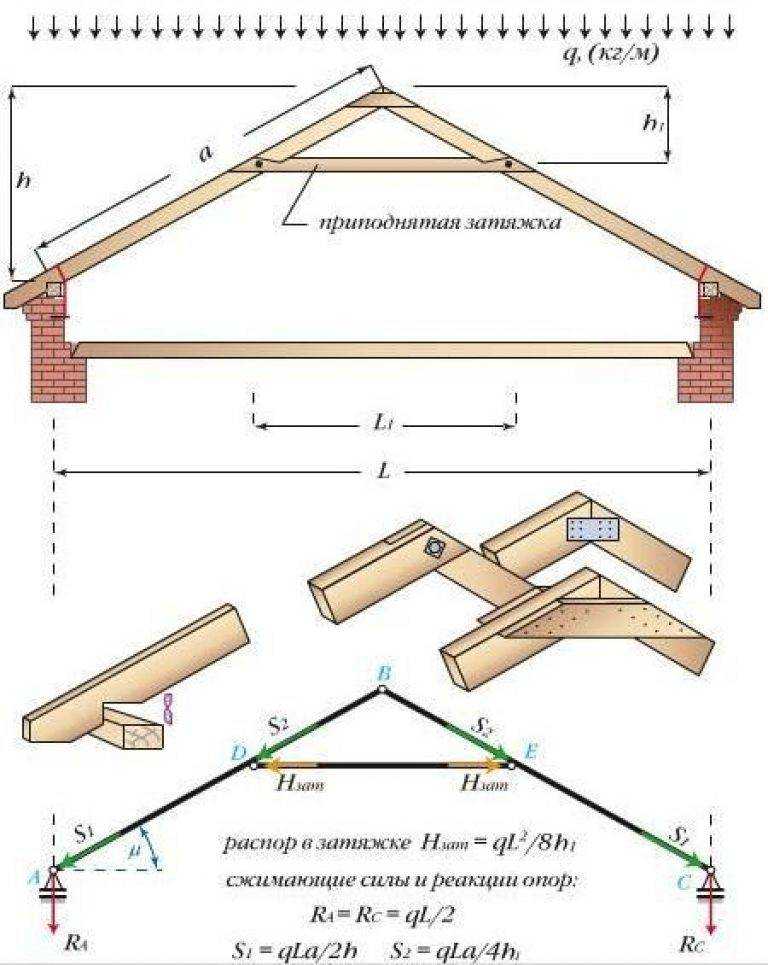

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

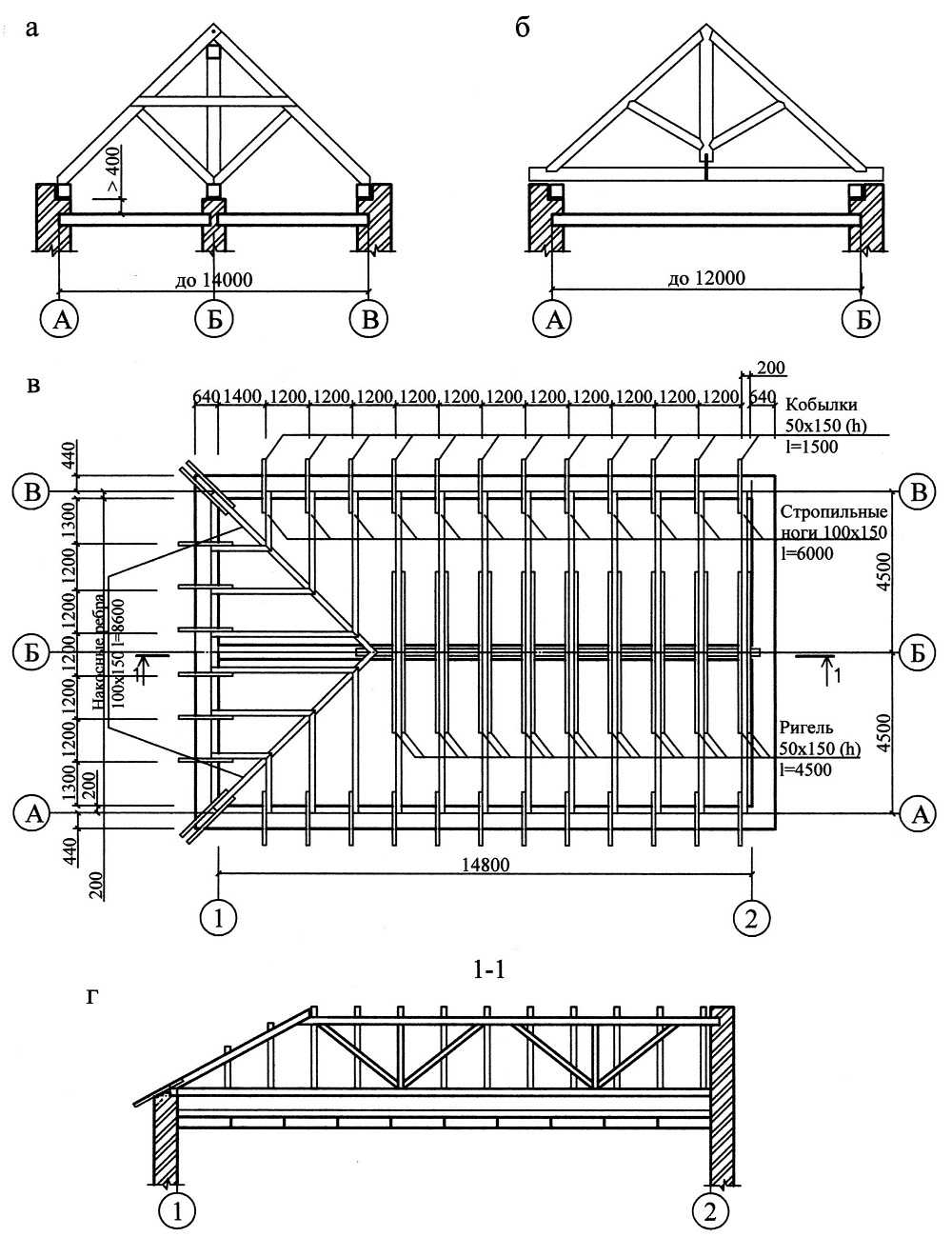

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

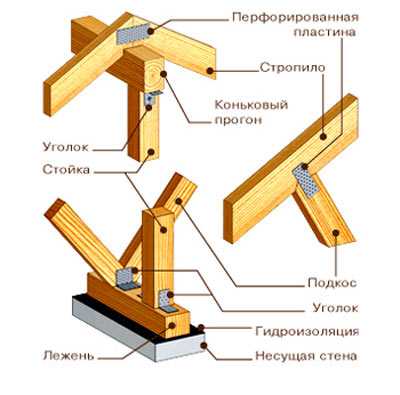

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Разработка плана стропил

В процесс разработки плана стропил входят такие процедуры, как:

• Построение модульных осей, привязанных к показателям толщины несущих стен здания. В этом случае на самом плане вынесение венчающего карниза показывается на наружной стене при помощи контурной линии.
• Также на плане должны быть обозначены вентиляция и трубопроводы, их расположение непременно должно быть учтено при расположении элементов в проекте стропильной системы.
• Исходя из подобранной конструкции крыши, разрабатывается план. При этом непосредственно на эскизе должны быть непременно учтены стены и крепление стропил в коньке.

Использование подобного эскиза позволяет вычертить план системы стропил, с обозначенными на нем мауэрлатами, продольными подкосами и стойками, подстропильной балкой, ногами стропил.

Стропильная система

Подбор подходящего расстояния между соседними стропилами осуществляется, исходя:

• из веса того материала, который выбран для покрытия кровли,
• строительных лесов, которые будут при этом использованы,
• шаг стропил может быть изменен в связи с необходимостью провести сквозь них вентиляционные трубы или дымоход.

Также вентиляцию и трубу можно пропустить, прервав ноги стропил, для чего концы их опирают на специальные деревянные перемычки, которые находятся между стоящими рядом стропилами, и закрепляют, используя специальный запил стропил.

Что включается в подстропильные элементы системы?

Крепление наслонных стропил может выполняться разными способами в зависимости от выбранной системы

При этом важно изучить, какими подстропильными элементами оснащается конструкция

Важно! Подстропильные элементы могут быть разными, а при их выборе учитывается, создается ли двускатная крыша или какая-либо другая конструкция. Наиболее часто выбираются изделия:

Наиболее часто выбираются изделия:

1. Горизонтальная схватка. Данный элемент применяется для увеличения устойчивости всей системы. Увеличивается надежность конструкции, хоть и не слишком сильно. Данная схватка фиксируется в месте, где имеется перекрещивание со стойками, обеспечивающими поддержание прогона конька. Если на крыше возникают равномерные нагрузки, то грамотно прикрепленная схватка действует на сжатие. Если же образуется просадка или прогиб прогона, то работает схватка на растяжение. Расстояние, на которое крепятся схватки, равно обычно не меньше 1,8 м, а это обусловлено созданием оптимальных условий для комфортного хождения людей по чердачному помещению. Во время фиксации схваток непременно формируются отверстия, которые будут меньше или равны 1 мм в диаметре. В них вставляются болты или специальные шпильки. Именно такая фиксация обеспечивает возможность сработать схватке в случае возникновения какого-либо аварийного случая.2. Жесткая фиксация нижних элементов стоек. Это приводит к повышению прочности наслонных стопил и всей стропильной системы в целом. Закрепляется низ стоек, обеспечивающий поддержку конькового прогона. Этот элемент применяется достаточно редко, так как для некоторых конструкций просто невозможно зафиксировать стойки, поэтому предварительно оценивается возможность их использования.

3. Использование подкоса. Если применяется этот элемент, то все наклонные части системы формируют специальную неразрезную балку. Фиксировать его надо под углом, который не будет меньше 45 градусов. Для этого используются разные накладки или допускается применять опорный брусок.

4. Подстропильные конструкции, состоящие из сквозных прогонов, укалывающихся на лежень, используются для строений, в которых имеется 2 несущие стены. Лежень непременно в такой системе упирается на внутренние стены.

Видео по теме:

Таким образом, правильный выбор системы, которая может быть безраспорной или распорной, а также грамотный подбор всех остальных элементов обеспечивает создание действительно прочной, надежной и долговечной крыши. Выбор различных элементов, имеющихся в стропильной системе, полностью зависит от ее конструкции и нагрузок, которые воздействуют на нее. Если планируется самостоятельно делать систему, состоящую из наслонных стропил, то предварительно уделяется много внимания и времени грамотным расчетам, позволяющим правильно зафиксировать разные части конструкции. Для повышения ее прочности и надежности применяются разнообразные подстропильные элементы, но они выбираются в соответствии с особенностями каждой системы.

Формирование кровельных слоёв

Дальнейшие действия зависят от того, какой кровельный материал будет использован для покрытия. Если он жёсткий, типа шифера, металлочерепицы, керамической черепицы или профнастила, то по верхним плоскостям стропильных балок монтируется обрешётка.

Если чердак не отапливается

Но сначала – гидроветрозащитная мембрана. Рулон раскатывают по всей длине крыши, прихватывая полотно антисептированными рейками, как показано на фото.

Монтаж обрешётки крыши

Полотна укладывают с нахлёстом не менее 10 см, и сначала прикрепляют к стропилам степлером. Затем скотчем проклеивают стыки, после чего уже в ход идёт рейка, за счёт высоты которой обеспечивается зазор для вентиляции крыши.

Поперёк контробрешётки набивается обрезная доска, размер которой подбирают в зависимости от шага между стропилами. Чем он больше, тем толще должна быть доска обрешётки. Ширина обычно одинаковая, 100 мм.

Расстояние между досками определяется расчётом и зависит от параметров кровельного материала.

Вот как выглядит соотношение межстропильного шага и толщины доски горизонтальной обрешетки:

1. 600 мм – 20 мм;
2. 900 мм – 23 мм;
3. 1200 мм – 30 мм;
4. 1500 мм – 37 мм.

Структура обрешётки холодной кровли с жёстким покрытием При использовании для покрытия кровли мягкого материала (ондулина, гибкой черепицы), основание под него должно быть сплошным, поэтому доска монтируется не с шагом, а встык.

Как вариант, для настила используют листовой материал, в основном OSB-плиты. Ими же подшивают скаты кровли и с внутренней стороны.

Сплошной двускатный настил под мягкий кровельный материал

Если под крышей мансарда

Стропильная система двухскатной крыши мансарды конструктивных отличий от холодного варианта не имеет, но пирог составляется несколько по-другому.

В мансардном этаже, крыша – всё равно, что для каркасного дома внешние стены (проекты мансардных крыш представлены в нашей статье). Она должна не только уберечь подкровельные помещения от продувания и протекания, но так же обеспечить надлежащий температурный режим, и желательно, доступ света, для чего в скатах или фронтонах делают окна.

Схема устройства мансардной двухскатной крыши дома

Минераловатный или пенопластовый утеплитель (пеностекло здесь не используют в силу дороговизны и более существенного веса) закладывается не только в чердачное перекрытие, но и в структуру кровли (об утеплении перекрытий дома подробно рассказано в статье). Толщина утепления определяется расчётом, но не может быть менее 200 мм.

При этом очень важно сделать так, чтобы пар, проникающий внутрь конструкции через древесину и возможные щели, не смотря на наличие под внутренней обшивкой пароизоляционной мембраны, мог не оседать на минеральной вате или пенополистироле, а свободно выходить через маленький вентиляционный зазор. Принцип вентилирования мансардной крыши

Принцип вентилирования мансардной крыши

Свободное пространство в 3-4 см оставляют между утеплителем и контробрешёткой, придерживающей рулонную гидроизоляцию в обязательном порядке, иначе пары не будут иметь выхода и станут конденсироваться внутри, снижая теплоэффективность конструкции, и приводя к загниванию дерева.

Как утеплить дополнительно

При необходимости дополнительного утепления – в случае, когда расчёт определяет большую, чем 200 мм толщину утеплителя (это стандартная высота сечения стропильного бруса), устанавливают дополнительный слой.

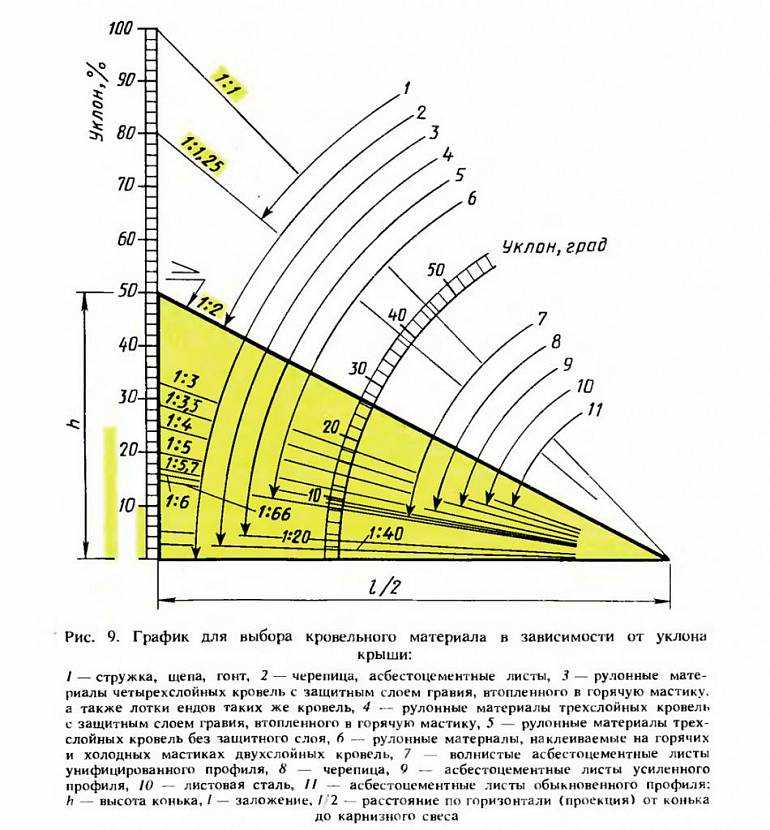

Выбор кровельного материала в зависимости от угла наклона

Сделать это можно как изнутри, так и снаружи, но первый вариант выполнить проще, так как утепление обычно закладывается в процессе внутренней отделки.

И потом, нужно как можно быстрее накрыть крышу профлистом или другим кровельным материалом, установить водосточные лотки — чтобы, пока не закончен монтаж, дождь не мог намочить утеплитель и стропила.

Крышу нужно накрыть как можно быстрее

Когда с крыши не капает, изнутри всё можно делать не спеша и формировать через дистанционные обрешётки даже несколько дополнительных слоёв.

Чтобы они не «съедали» подкровельное пространство, очень удобно для этой цели использовать рулонные фольгированные материалы из вспененного полиэтилена.

Дополнительное утепление Пенофолом

В плане сохранения тепла они в 4 раза эффективнее пенопласта или минваты, а чтобы не создавались мостики холода и между полотнами не проникал пар, их стыки проклеиваются металлизированным скотчем. Далее, по обрешётке, которая монтируется поверх полотен, выполняется обшивка, выбор которой зависит от дизайна помещений.

Проектирование стропильных систем и стропил

Проектирование системы стропил является довольно сложной задачей, требующей специальных навыков и знаний. Для этого необходимо правильно произвести расчет снега и ветра, оптимальный вес системы.

Поэтому наибольшей эффективности и долговечности построенного дома можно добиться в том случае, если расчет и чертеж стропильной системы выполняет грамотный квалифицированный специалист, имеющий опыт выполнения подобных работ.

Наиболее важными моментами, учитываемыми при проектировании кровли, являются:

• Тип возводимой крыши;
• Углы наклона скатов;
• Материал, используемый для покрытия кровли;
• выбор сечения стропил;
• Расчет конструкций системы стропил.

Проектирование стропильной системы

При этом величина наклона скатов влияет также на расчет прочности несущей конструкции и выбор материала, которым будет покрыта кровля.

Большинство таких материалов напрямую влияют на проект стропильной системы, следовательно, материал для покрытия необходимо выбирать еще на этапе проектирования.

Стропильную конструкцию следует тщательно рассчитывать, выполняя проектирование кровли, поскольку допущенные при оценке нагрузок недочеты могут вызвать как деформацию конструкции стропил и нарушение покрытия кровли в процессе эксплуатации, так и обрушение всей крыши.

Несущие конструкции кровли, состоящие в случае скатной кровли из обрешетки и стропил, обеспечивают ее устойчивость и прочность.

Конструктивная схема расположения стропил зависит от следующих параметров:

• Форма крыши;
• Наличие внутренних опор и их расположение;
• Длина перекрываемого пространства.

Выполняя чертеж стропил, следует учитывать, что стропила или фермы стропил бывают висячие и наслонные (наиболее широко распространенный тип).

Чаще всего конструкция стропил выполняется в форме треугольника, обеспечивающей максимальную жесткость и экономичность.

Сложные фермы стропил включают в себя целый ряд различных дополнительных элементов, таких как:

• Стропильные балки, называемые также стропильными ногами;
• Затяжки;
• Ригели;
• Стойки;
• Подкосы и т.д.

Рассмотрим подробнее два основных типа стропил:

1. Наслонные стропила устанавливаются в домах, где несущей стеной является средняя. В их состав входят две стропильные ноги, нижние концы которых опираются на мауэрлаты  – несущие брусья, а верхние – на прогон конька, который поддерживается стойками. Стойки устанавливаются на лежень, расположенный на несущей внутренней стене. Мауэрлат и лежень служат для того, чтобы распределять нагрузку на стены. При отсутствии продольных внутренних стен стропила следует опирать на поперечные внутренние стены или на столбы, расстояние между которыми не превышает 6,5 метров. С помощью одной дополнительной опоры ширина перекрываемого помещения может быть увеличена до 12 метров, а с двумя опорами – до 15 или 16 метров. Увеличение пролета усложняет конструкцию, поскольку возникает необходимость вводить дополнительные элементы крыши, такие как стойки и подкосы, позволяющие повысить устойчивость и поперечную жесткость системы стропил, превращая конструкцию стропил в ферму.
2. Висячие стропила применяются при отсутствии внутренних опор и опираются только на наружные стены. В состав висячих стропил входят наклонные стропильные ноги и растяжка, представляющая собой горизонтальный брус, воспринимающий распор от ног стропил. Нижними концами стропильные ноги при помощи затяжки опираются на мауэрлаты, а для верхних выполняется крепление стропил в коньке. Наиболее простым вариантом висячих стропил является треугольная симметричная ферма, причем объем перекрываемого пространства может составлять от 7 до 12 метров. Усилить конструкцию можно при помощи специальной стяжки – ригеля.

Виды стропильных систем разных типов крыш

Все варианты конструкций определяются двумя основными видами устройства стропильных систем: висячими и наслонными.

Висячие

Идеально подходят для двускатных типов крыш, с небольшими пролетами – до 5 м., без внутренних перегородок. Нижняя опора – мауэрлат. В такой системе применяется затяжка, которая уменьшает распор конструкции на главные опоры здания.

Балки висячих стропил расположены внизу – они также играют роль балок перекрытия. В случае, когда перекрытие были изготовлены из железобетонных конструкций, они также могут быть затяжками системы.

• Не стоит использовать ноги в качестве основного опорного элемента для свеса крыши. Более оптимальный вариант – кобылка (при условии, что свес имеет ширину не более 1 м.). Нога, при таком решении, передает нагрузку по всей своей плоскости мауэрлату.
• Когда древесина имеет влажность более 20%, стоит заранее приготовиться к тому, что после высыхания система начнет «ходить». Решение – использовать в качестве крепежей болты, которые всегда можно подтянуть. Но, еще более «продвинутый» вариант – «мощные» крепежные винты.
• На верху крыши обязательно нужно закрепить ветровую доску (должна идти от самого мауэрлата до верха конька). Угол организовывается от мансарды. Нужно это для создания максимально прочной крыши, стойкой к ветровым нагрузкам.

Наслонные

Применяются для крыш с пролетами 9-15 м. Вверху такие стропила крепятся на коньковый прогон, внизу – на мауэрлат.

Если пролет более 15 м., то вместо конькового прогона монтируется два боковых, которые дополнительно крепятся на стойки. В случае, когда будет создаваться чердак, в качестве опоры наслонных балок используют стену.

• Любая конструкционная часть такой системы не должна быть толще 5 см.
• Поверхности элементов должны быть максимально гладкими и обработанными.
• Очень тщательно нужно отнестись к расчету нагрузок на каждый конструкционный элемент.
• Мауэрлат должен располагаться строго в горизонтальном положении относительно вертикальных опор.
• Симметрии нужно придерживаться и при монтаже подкосов со стойками.
• Качественная вентиляция – залог того, что ваша система стропил не сгниет в будущем.
• В точках соединения элементов с камнем или кирпичем нужна хорошая гидроизоляция.

В зависимости от выбранной застройщиком формы крыши, ее каркас также будет различным. Предлагаем изучить различные варианты для наиболее популярных верхних конструкций дома.

Односкатные крыши

Изготавливаются под углом 13-25 градусов, такие крыши имеют наиболее простые (в плане изготовления и монтажа) стропила. В случае небольшого здания с пролетами до 5 м. применяется наслонная система. В случае, когда пролеты больше 5 м – дополнительно применяют фермы.

Двускатные

Тоже довольно простой вариант. Особенно, когда под такой крышей оборудуется чердак или мансардный этаж. Углы наклона – 15-63 градуса. Если капитальные перегородки расположены на расстоянии до 6 м. (относительно друг друга) – монтируют висячие стропила. Для ходовых размеров дома 6х6 или 9х9 метров рекомендуем использовать следующие схемы устройства крыши.

Увеличивая размеры дома, необходимо видоизменять (усиливать) конструкцию. В таких случаях необходимо использовать наслонную технологию.

Вальмовые или четырехскатные

С углами наклона 20-60 градусов, и пролетами не более 13 м. Обязательное условие – внутренние усиливающие элементы. Для крыш такого типа используются фермы, или же монтируются стропила для крыш наслонного вида.

Ломанная крыша

В нижней своей части может обладать наклоном до 60 градусов, в верхней – пологая. Ввиду этой особенности мансардная площадь становится несколько больше. Используются такие же типы стропил, как и в варианте с четырехскатными крышами. Но, рекомендуется применять фермы.

Технология установки плиты перекрытия

Несущие стены следует рассчитывать с учётом необходимости зазора 5 см со стороны улицы. В углубление укладывается утеплитель, он предотвращает сквозняк через щели в перекрытии. Износ теплоизоляции в подобных домах приводит к появлению холода, сырости и сквозняка.

Процедура установки:

1. На приготовленную подушку из цементного раствора на опорные стены укладывается бетон слоем 15-20 мм.
2. Краном поднимают панель и размещают сверху места монтажа.
3. Монтажники разворачивают плиту для направления в желаемое положение. Точно разместить плиту до снятия строп помогут ломы. Правильное расположение подразумевает место соприкосновение стены и плиты не менее чем на 15 см с каждой стороны.
4. Стропы отцепляют, и проводится окончательная проверка установки.

Для железобетона не существует ограничений по температурному режиму

https://youtube.com/watch?v=zdGchkr5spQ

Элементы конструкции наслонных стропил

Характерной особенностью наслонных стропильных систем является их долговечность, ввиду эксплуатации под сквозным проветриванием, что предотвращает возможное загнивание деревянных наслонных стропил и их выход из строя. Относительная простота устройства и выполнения также играют немаловажную роль.

Система наслонных стропил состоит из следующих конструктивных элементов:

• стропильная нога;
• подстропильные элементы;
• обрешетка (настил).

Наслонная стропильная система односкатной крыши включает в себя отдельные стропила, опирающиеся своими краями на противоположные стены сооружения. В случае с двухскатной крышей, стропильная система состоит из пары наклонных стропильных ног, которые упираются нижними краями на стены, а верхними краями на прогон, который поддерживается стойками.

расположение наслонных стропил для односкатной крыши

В случаях увеличения длины пролета возникает вероятность прогиба или выворачивания стропильной ноги. Для предотвращения этого применяют упорные подстропильные элементы: стойки и подкосы (подстропильные ноги). Эти элементы используются и при стыковке стропил из нескольких досок для обеспечения дополнительной прочности.

расположение наслонных стропил для двухскатных крыш

Существует два вида наслонных стропильных систем: безраспорная и распорная. Узлы опирания и способ соединения стропильных ног определяют, будет ли создаваться распор на стены или нет.
