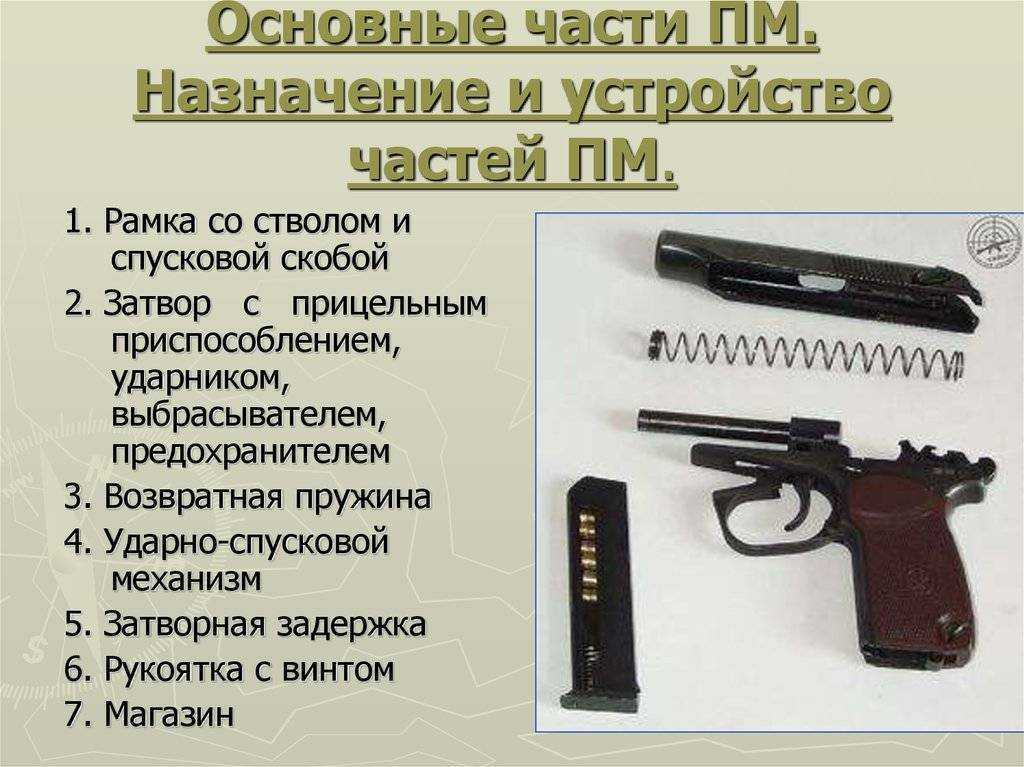

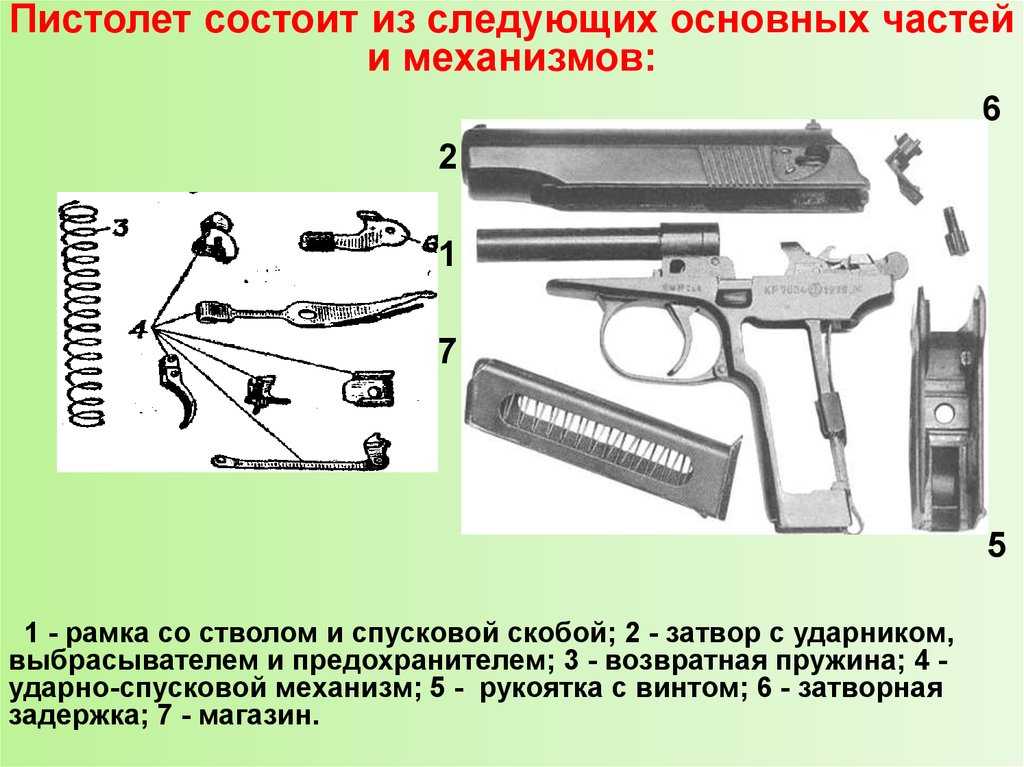

Работа частей и механизмов пм кратко

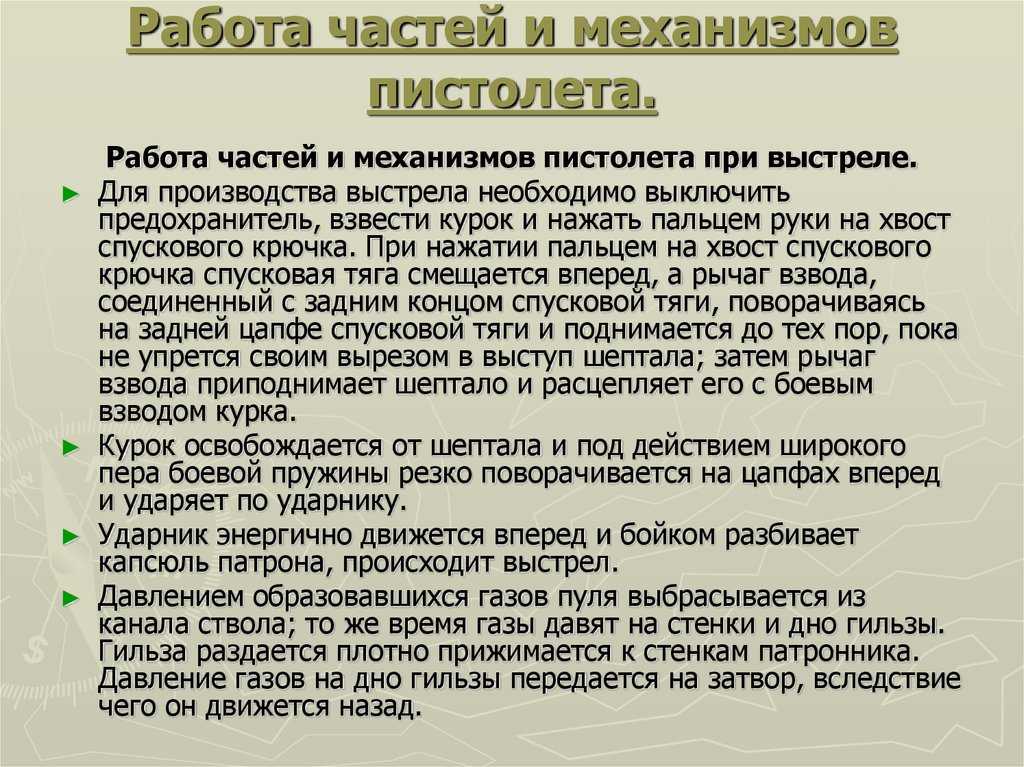

Работа частей и механизмов пистолета при выстреле

37. Для производства выстрела необходимо выключить предохранитель, взвести курок и нажать пальцем руки на хвост спускового крючка.

При выключении предохранителя и взведении курка работа частей и механизмов пи­столета происходит, как описано в ст. 35.

При нажатии пальцем на хвост спускового крючка спусковая тяга смещается вперед, а рычаг взвода, соединенный с задним концом спусковой тяги, поворачивается на задней цапфе спусковой тяги и поднимается до тех пор, пока не упрется своим вырезом в выступ шептала; затем рычаг взвода приподнимает шептало и расцепляет его с боевым взводом курка. Разобщающий выступ рычага взвода входит в выем затвора.

Курок освобождается от шептала и под действием широкого пера боевой пружины резко поворачивается на цапфах вперед и ударяет по ударнику.

Ударник энергично движется вперед и бойком разбивает капсюль патрона; происходит выстрел.

Давлением образовавшихся газов пуля выбрасывается из канала ствола; в то же время газы давят на стенки и дно гильзы. Гильза раздается и плотно прижимается к стенкам патронника. Давление газов на дно гильзы передается на затвор, вследствие чего он движется назад.

Боевые свойства:

Огонь из пистолета  наиболее эффективен на расстояниях до 50м

Убойная сила пули сохраняется до 350м

Боевая скорострельность (выстрелов в минуту) 30

Начальная скорость полета пули 315 м/с

весовые и линейные данные:

Вес с магазином без патронов 730г.

Вес с магазином, снаряженным восемью патронами 810г.

Длина пистолета 161мм.

Высота пистолета 126,75мм.

Длина ствола 93мм

Калибр ствола 9мм.

Число нарезов 4

Емкость магазина(патронов) 8

Вес патрона 10г.

Вес пули 6,1г.

Длина патрона 25мм.

Пистолет прост по устройству и в обращении, мал по своим  размерам, удобен для ношения и всегда готов к действию. Пистолет-оружие самозарядное, так как его перезаряжание во время стрельб производится автоматически. Работа автоматики пистолета основана на принципе использования отдачи свободного затвора. Затвор со стволом сцепления не имеет. Надежность запирания канала ствола при выстреле достигается  большой массой затвора и силой возвратной пружины.

Безопасность обращения с пистолетом обеспечивается надежно действующими предохранителями. Пистолет имеет предохранитель расположенный на левой стороне затвора.

Работа частей и механизмов пистолета при заряжании

35. Для заряжания пистолета необходимо:

— снарядить магазин патронами;

— вставить магазин в основание рукоятки;

— выключить предохранитель (повернуть флажок вниз);

— отвести затвор в крайнее заднее положение и резко отпустить его.

При снаряжении магазина патроны ложатся на подавателе один на другой в один ряд, сжимая пружину подавателя; по мере наполнения магазина патронами пружина подавателя сжимается и, нажимая на подаватель снизу, поднимает патроны вверх. Верхний патрон удерживается загнутыми краями боковых стенок корпуса магазина. При вставлении снаряженного магазина в основание рукоятки защелка магазина заскакивает эа выступ на стенке магазина и удерживает магазин в основании рукоятки. Верхний патрон упирается в гребень затвора. Подаватель находится внизу, его зуб не действует на затворную задержку.

При выключении предохранителя (повороте флажка вниз) выступ предохранителя под­нимается и освобождает курок. При повороте предохранителя его зацеп, выходя из выема курка, освобождает выступ курка, чем обеспечивается свободное отведение курка назад. Полочка уступа на оси предохранителя освобождает шептало, которое опускается под действием своей пружины несколько вниз, и носик шептала становится впереди предохранительного взвода курка (курок становится на предохранительный взвод). При повороте предохранителя его ребро выходит из-за левого выступа рамки и разъединяет затвор с рамкой. При этом затвор может быть отведен рукой назад.

При отведении затвора назад происходит следующее. Затвор, двигаясь по продольным пазам рамки, поворачивает курок. Шептало под действием пружины заскакивает своим носиком за боевой взвод курка. Движение затвора назад ограничивается гребнем спусковой скобы. Возвратная пружина находится в наибольшем сжатии.

Курок при повороте передней частью кольцевого выема смещает спусковую тягу с рычагом взвода вперед и несколько вверх, благодаря чему выбирается часть свободного хода спускового крючка. При подъеме рычага взвода вверх его вырез подходит к выступу шептала.

Подаватель магазина под действием пружины подавателя поднимает патроны вверх так, что верхний патрон становится впереди досылателя затвора.

Рис. 46. Положение частей и механизмов перед выстрелом:

1 — затвор; 2 — выбрасыватель; 3 — возвратная пружина; 4 — спусковой крючок;

5 — спусковая тяга; 6 — магазин; 7 — боевая пружина; 8 — шептало с пружиной;

9 — рычаг взвода; 10 — курок

При отпускании затвора возвратная пружина посылает затвор вперед. Двигаясь по продольным пазам рамки, затвор досылателем продвигает верхний патрон в патронник. Патрон, скользя по загнутым краям боковых стенок корпуса магазина и по скосу на при­ливе ствола и в нижней части патронника, входит в патронник и упирается передним срезом гильзы в уступ патронника; канал ствола заперт свободным затвором. Второй патрон под действием пружины подавателя поднимается подавателем вверх до упора в гребень затвора.

Когда затвор дойдет до крайнего переднего положения и дошлет патрон в патронник, зацеп выбрасывателя заскакивает в кольцевую проточку гильзы.

Курок — на боевом взводе. Пистолет готов к выстрелу (рис. 46).

Работа частей и механизмов пистолета при стрельбе самовзводом

40. Если стрельба ведется без предварительного взведения курка, то при нажиме на хвост спускового крючка курок взводится автоматически (рис. 47). При этом рычаг взвода, войдя в зацепление своим выступом самовзвода с зубом самовзвода курка, взводит курок. Курок, не становясь на боевой взвод (так как шептало в момент срыва оказывается приподнятым в верхнее положение выступом рычага взвода), срывается с выступа самовзвода рычага взвода и ударяет по ударнику; происходит выстрел.

Рис. 47. Положение частей и механизмов пистолета перед выстрелом самовзводом:

1 — затвор; 2 — спусковая тяга; 3 — выбрасыватель; 4 — возвратная пружина; 5 — спусковой крючок;

6 — магазин; 7 — боевая пружина; 8 — курок; 9 — рычаг взвода; 10 — шептало с пружиной

Порядок разборки оружия

После проведённых стрельб необходимо проводить неполную разборку пистолета для чистки:

1. Отжимается защёлка магазина, после чего магазин извлекается из рукояти.
2. Пистолет снимается с предохранителя
3. Затвор отводится в крайнее заднее положение для исключения наличия боеприпаса в патроннике.
4. Предохранительная скоба оттягивается вниз, и путём небольшого перекоса упирается в рамку пистолета.
5. Затвор отводится в крайнее заднее положение, затем немного приподнимается его задняя часть и снимается движением вперёд по длине ствола.
6. Предохранительная скоба устанавливается на место.
7. Снимается возвратная пружина затвора. Сборка проводится в обратном порядке, за небольшим исключением – при установке затвора не нужно оттягивать и отводить в сторону спусковую скобу.

Окончив сборку, следует убедиться в работоспособности оружия – отключить блокировку предохранителем, затем попытаться перезарядить оружие с магазином. При этом затвор должен остановиться в крайней задней позиции. После этого нужно нажать на рычаг затворной задержки, отпустив затвор, который под воздействием возвратной пружины должен достаточно резко возвратиться в переднее положение, а курок встать на боевой взвод.

После этого необходимо поставить оружие на предохранитель, вследствие чего курок должен соскочить с боевого взвода. Сборка проводится в обратном порядке с обязательной проверкой работоспособности оружия.

Работа частей и механизмов пистолета при выстреле

37. Для производства выстрела необходимо выключить предохранитель, взвести курок и нажать пальцем руки на хвост спускового крючка.

При выключении предохранителя и взведении курка работа частей и механизмов пи­столета происходит, как описано в ст. 35.

При нажатии пальцем на хвост спускового крючка спусковая тяга смещается вперед, а рычаг взвода, соединенный с задним концом спусковой тяги, поворачивается на задней цапфе спусковой тяги и поднимается до тех пор, пока не упрется своим вырезом в выступ шептала; затем рычаг взвода приподнимает шептало и расцепляет его с боевым взводом курка. Разобщающий выступ рычага взвода входит в выем затвора.

Курок освобождается от шептала и под действием широкого пера боевой пружины резко поворачивается на цапфах вперед и ударяет по ударнику.

Ударник энергично движется вперед и бойком разбивает капсюль патрона; происходит выстрел.

Давлением образовавшихся газов пуля выбрасывается из канала ствола; в то же время газы давят на стенки и дно гильзы. Гильза раздается и плотно прижимается к стенкам патронника. Давление газов на дно гильзы передается на затвор, вследствие чего он движется назад.

История появления «Макарова»

В боях с фашистскими оккупантами выяснилось, что пистолеты, которыми вооружали красноармейцев, не обладают требуемой действенностью. Причиной тому был слабый останавливающий эффект пули. В револьвере системы Нагана и пистолете Токарева, которые являлись основной продукцией советской оборонной промышленности в военные годы, использовались патроны калибра 7,62 мм. Остроконечные пули такого диаметра не выводили сразу противника из строя, если не поражались жизненно важные органы.

На повестку дня стал вопрос о производстве современного оружия ближнего боя. В 1948 году Министерство обороны СССР объявляет конкурс на разработку пистолета для командиров Советской Армии. Конструкторам предлагалось представить образец, имеющий свободный затвор и ударно-спусковой механизм, приводимый в рабочее состояние автоматически. Для боепитания необходимо использовать патрон калибром 9 мм. Как прототип указывался германский пистолет «Вальтер ПП», созданный в 1929 году. В соревновании оружейников победило изделие, сконструированное Н. Ф. Макаровым.

Коля Макаров родился в Тамбовской губернии в селе Сасово. Юные годы мальчик провёл в семье деда, потому что отец, работавший машинистом поезда, был не в состоянии прокормить многодетную семью. После школы подросток учится на слесаря и затем, получив профессию, работает ремонтником в железнодорожном депо. Подготовившись на рабфаке, молодой человек отправляется в Москву, чтобы сдавать вступительные экзамены в Баумановское техническое училище. Для прохождения конкурса не хватило одного балла.

https://youtube.com/watch?v=a0613NtIFPA

В 1936 году Николай Фёдорович поступил в Туле на факультет оружия механического института. Начавшаяся в 1941 году война прервала учёбу. Студента направляют работать на оружейном заводе. В 1944 году Макаров продолжил обучение в институте, который закончил с отличием. Защитив диплом, молодой специалист трудится в исследовательском институте авиационного вооружения в Кунцеве. В 1946 году конструктор переводится в тульское ЦКБ-14.

Чтобы улучшить свойства огнестрельного изделия, браковались старые и готовились новые чертежи. Упрочнение составных частей увеличивало ресурс эксплуатации изделия. Оружейником предложен оптимальный технологический процесс, что повышало экономичность и темпы производства.

Всю жизнь Макаров занимался оружием. Под его руководством создавались авиационные пушки, ракетные комплексы «Фагот» и «Конкурс». Советское государство высоко отметило трудовой подвиг Николая Фёдоровича.

Награды, которых удостоен Н. Ф. Макаров:

• Звание Героя Социалистического труда.
• Лауреат Сталинской премии 3-й степени и лауреат Государственной премии.
• Орден Ленина (дважды).
• Орден Трудового Красного Знамени.
• Юбилейные медали в честь Победы в Великой Отечественной войне.

Работа частей и механизмов заряженного пистолета при включении предохранителя

36. Если выстрела производить не требуется, то, не спуская курка с боевого взвода, следует включить предохранитель, повернув его флажок вверх до отказа так, чтобы красный кружок закрылся флажком предохранителя.

При повороте флажка выступ предохранителя опускается и до начала подъема шептала встает на пути движения курка; ось предохранителя полочкой уступа поднимает шептало, вследствие чего шептало поворачивается и освобождает курок; курок под действием широкого пера боевой пружины поворачивается и наносит удар по выступу предохранителя; ребро предохранителя, поворачиваясь, заходит за левый выступ рамки и запирает затвор с рамкой. Зацеп предохранителя, опускаясь, входит в выем курка и запирает его так, что взвести курок невозможно.

Если в этом положении выключить предохранитель, то курок благодаря «отбою» автоматически становится на предохранительный взвод. В этом случае пистолет готов к немедленному открытию огня самовзводом. Безопасность обращения с пистолетом при случайных ударах обеспечивается автоматичес­кой постановкой курка на предохранительный взвод.

Если спуск курка производится не предо­хранителем, а вручную, т. е. нажатием на хвост спускового крючка указательным пальцем правой руки с придержанном за головку курка большим пальцем этой же руки, то курок после освобождения спускового крючка также автоматически (благодаря «отбою») становится на предохранительный взвод.

История создания

По окончанию Великой Отечественной Войны, комиссия Главного Артиллерийского Управления признал устаревшие к тому моменту револьверы Нагана 1895 года и самозарядный пистолет Токарева не соответствующими требованиям надёжности и боеспособности. В 1948 году объявлен конкурс между конструкторскими бюро на представление надёжного общевойскового табельного пистолета.

Дисциплина ISSF — стрельба из винтовки по движущейся мишени. 25-кратный чемпион мира (5 в личном зачете, 20 в командном). Слесарь 4-го разряда по ремонту гражданского и служебного оружия (Школа ружейного мастерства имени Леонарда Васева).

Проведя испытания, приёмная комиссия отобрала пистолет ПМ, конструктора Макарова Николая Фёдоровича Макарова как наиболее подходящий вариант среди представленных образцов. ПМ принят на вооружение в 1951 году.

Работа частей и механизмов пистолета при заряжании

35. Для заряжания пистолета необходимо:

— снарядить магазин патронами;

— вставить магазин в основание рукоятки;

— выключить предохранитель (повернуть флажок вниз);

— отвести затвор в крайнее заднее положение и резко отпустить его.

При снаряжении магазина патроны ложатся на подавателе один на другой в один ряд, сжимая пружину подавателя; по мере наполнения магазина патронами пружина подавателя сжимается и, нажимая на подаватель снизу, поднимает патроны вверх. Верхний патрон удерживается загнутыми краями боковых стенок корпуса магазина. При вставлении снаряженного магазина в основание рукоятки защелка магазина заскакивает эа выступ на стенке магазина и удерживает магазин в основании рукоятки. Верхний патрон упирается в гребень затвора. Подаватель находится внизу, его зуб не действует на затворную задержку.

При выключении предохранителя (повороте флажка вниз) выступ предохранителя под­нимается и освобождает курок. При повороте предохранителя его зацеп, выходя из выема курка, освобождает выступ курка, чем обеспечивается свободное отведение курка назад. Полочка уступа на оси предохранителя освобождает шептало, которое опускается под действием своей пружины несколько вниз, и носик шептала становится впереди предохранительного взвода курка (курок становится на предохранительный взвод). При повороте предохранителя его ребро выходит из-за левого выступа рамки и разъединяет затвор с рамкой. При этом затвор может быть отведен рукой назад.

При отведении затвора назад происходит следующее. Затвор, двигаясь по продольным пазам рамки, поворачивает курок. Шептало под действием пружины заскакивает своим носиком за боевой взвод курка. Движение затвора назад ограничивается гребнем спусковой скобы. Возвратная пружина находится в наибольшем сжатии.

Курок при повороте передней частью кольцевого выема смещает спусковую тягу с рычагом взвода вперед и несколько вверх, благодаря чему выбирается часть свободного хода спускового крючка. При подъеме рычага взвода вверх его вырез подходит к выступу шептала.

Подаватель магазина под действием пружины подавателя поднимает патроны вверх так, что верхний патрон становится впереди досылателя затвора.

Рис. 46. Положение частей и механизмов перед выстрелом:

1 — затвор; 2 — выбрасыватель; 3 — возвратная пружина; 4 — спусковой крючок;

5 — спусковая тяга; 6 — магазин; 7 — боевая пружина; 8 — шептало с пружиной;

9 — рычаг взвода; 10 — курок

При отпускании затвора возвратная пружина посылает затвор вперед. Двигаясь по продольным пазам рамки, затвор досылателем продвигает верхний патрон в патронник. Патрон, скользя по загнутым краям боковых стенок корпуса магазина и по скосу на при­ливе ствола и в нижней части патронника, входит в патронник и упирается передним срезом гильзы в уступ патронника; канал ствола заперт свободным затвором. Второй патрон под действием пружины подавателя поднимается подавателем вверх до упора в гребень затвора.

Когда затвор дойдет до крайнего переднего положения и дошлет патрон в патронник, зацеп выбрасывателя заскакивает в кольцевую проточку гильзы.

Курок — на боевом взводе. Пистолет готов к выстрелу (рис. 46).

Работа частей и механизмов пистолета после выстрела

38. Затвор от давления пороховых газов на дно гильзы отходит назад вместе с гильзой. В начале движения назад (на длине 3 — 5 мм) затвор своим выступом смещает разобщающий выступ рычага взвода вправо, расцепляя его тем самым с шепталом (происходит разобщение).

Освобожденное шептало под действием пружины прижимается к курку: когда курок повернется назад до отказа, носик шептала заскакивает за боевой взвод курка и удерживает его до следующего выстрела.

При дальнейшем движении затвора назад разобщающий выступ рычага взвода сколь­зит по пазу затвора; гильза, удерживаемая выбрасывателем в чашечке затвора, ударяется об отражатель и выбрасывается наружу через окно в стенке затвора.

Подаватель подает очередной патрон и ставит его перед досылателем затвора.

Затвор, дойдя до крайнего заднего положения, под действием возвратной пружины возвращается в переднее положение; затвор досылателем выталкивает из магазина очередной патрон и досылает его в патронник. Когда затвор дойдет до крайнего переднего положения и дошлет патрон в патронник, зацеп выбрасывателя заскакивает в кольцевую проточку гильзы.

Рычаг взвода упирается в шептало (сбоку), и разобщающий выступ его находится против выема на затворе. Пистолет готов к очередному выстрелу.

39. Для производства следующего выстрела необходимо отпустить хвост спускового Крючка и снова нажать на него.

При отпускании хвоста спускового крючка спусковая тяга с рычагом взвода под действием узкого пера боевой пружины отходит назад, одновременно рычаг взвода опускается вниз и своим вырезом заходит под выступ шептала.

При нажатии на хвост спускового крючка рычаг взвода поднимает шептало и снова освобождает курок от шептала. Происходит следующий выстрел.

Если затвор не дойдет до крайнего переднего положения (помят патрон), то разобщающий выступ рычага взвода не войдет в выем на затворе, вследствие чего рычаг взвода не войдет в сцепление с шепталом и при очередном нажатии на спусковой крючок не повернет шептало и не произведет спуска курка. Этим исключается возможность выстрела, если патрон не полностью дослан в патронник.

Разборка и сборка пистолета Макарова

Неполная разборка пистолета

Разборка пистолета может быть полной и неполной. Неполная разборка производится для чистки, смазки и осмотра пистолета.

Порядок неполной разборки.

1. Извлечь магазин из основания рукоятки. Удерживая пистолет за а) Извлечь магазин из      рукоятку правой рукой, основания рукоятки  большим  пальцем левой  руки отвести защелку мага-зина назад до отказа, одно-временно оттягивая указа-тельным пальцем левой руки  выступающую часть крышки магазина, извлечь магазин из основания рукоятки.

Проверить нет ли патрона в патроннике, для чего вык-лючить предохранитель от-вести левой рукой затвор в заднее положение поставить его на затворную задержку и осмотреть патронник. Нажатием большим пальцем правой руки на затвор-ную задержку отпустить затвор.

б) Проверить нет ли потроно в потроннике.

2.Отделить затвор от рамки.

Взяв пистолет в правую руку за  рукоятку, левой рукой оттянуть спусковую скобу вниз и, перекосив ее влево, упереть в рамку так, чтобы   она удерживалась в этом положении. При дальнейшей  разборке удерживать ее в приданном положении указательным пальцем правой руки.

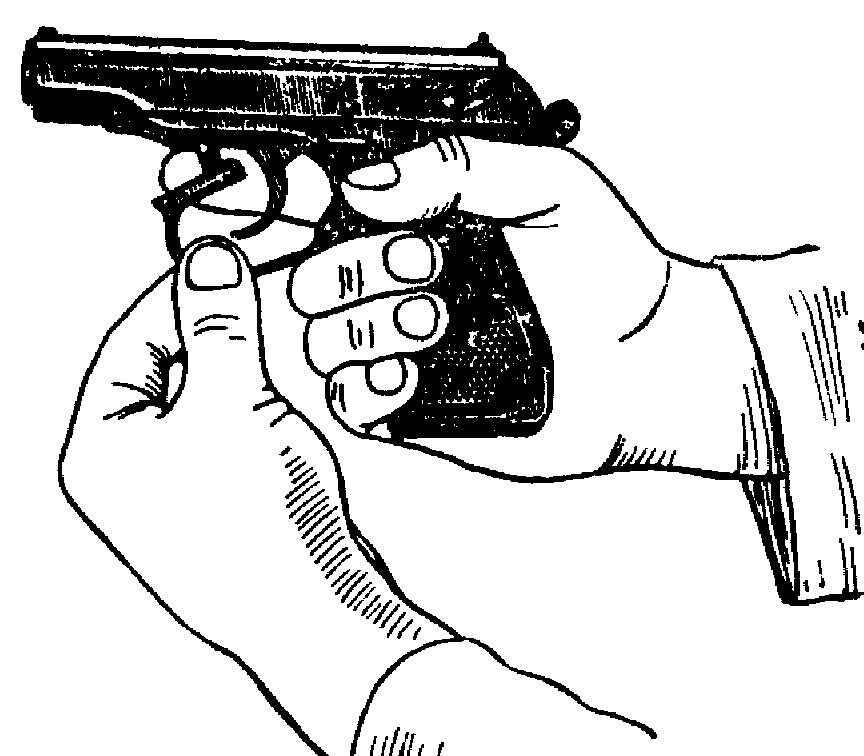

а) Оттянуть спусковую скобу вниз

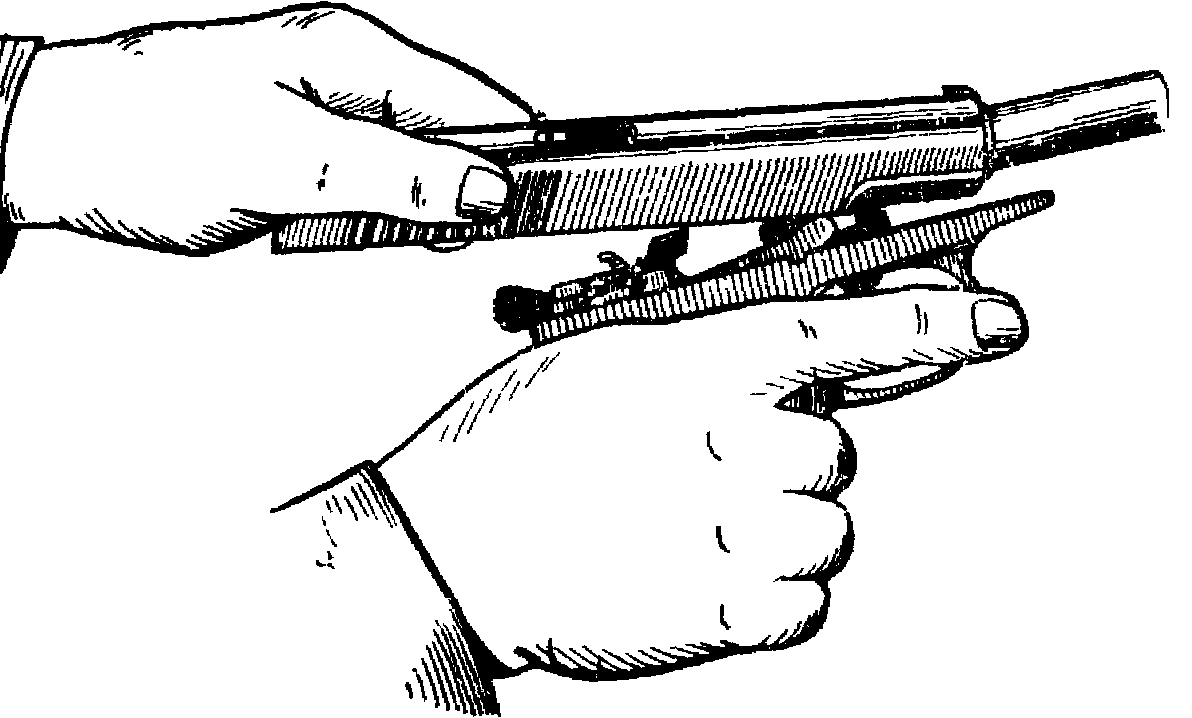

Левой рукой отвести затвор в крайнее заднее положение и, приподняв его задний конец, дать ему возможность продвинуться вперед под действием возвратной пружины.

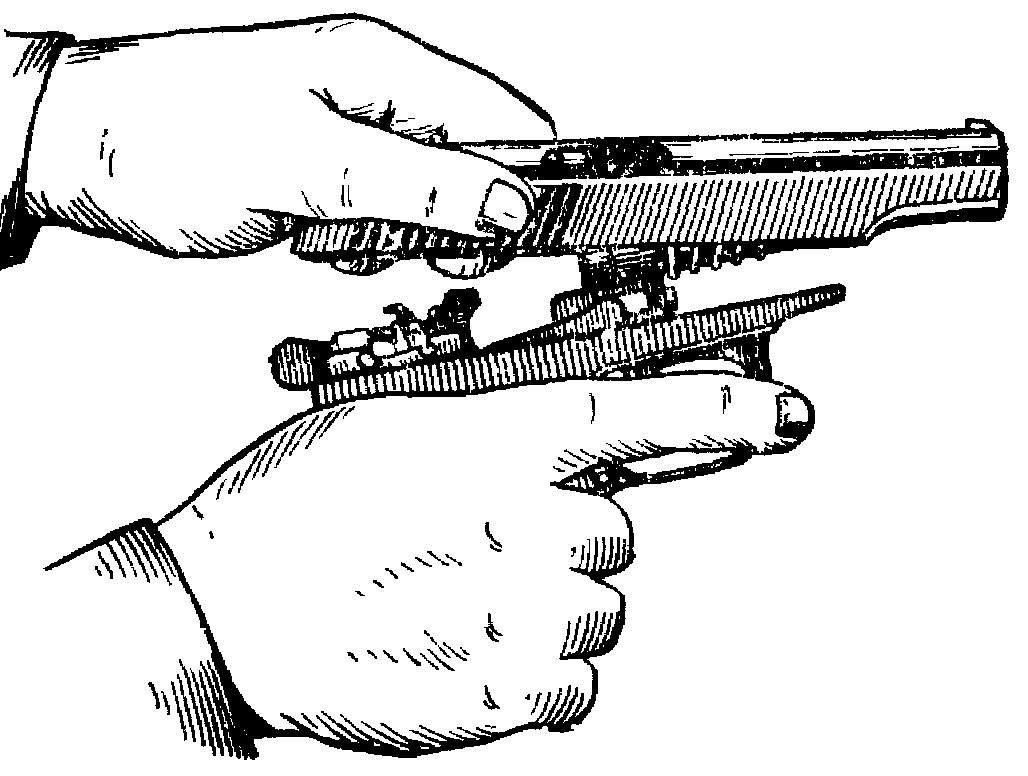

б) Отделение затвора от рамки.

Отделить затвор от рамки и поставить спусковую скобу на свое место.

в) Поставить спусковую скобу на место.

3. Снять со ствола возвратную пружину.

Удерживая рамку правой рукой за рукоятку я вращая возвратную пружину на себя левой рутой, снять се со ствола.

Сборку пистолета после неполной разборки Производить в обратном порядке.

1. Надеть на ствол возвратную пружину.

Взяв рамку за рукоятку в правую руку, левой рукой надеть возвратную пружину на ствол обязательно тем концом, в котором крайний виток имеет меньший диаметр по сравнению с другими витками.

2. Присоединить затвор к рамке.

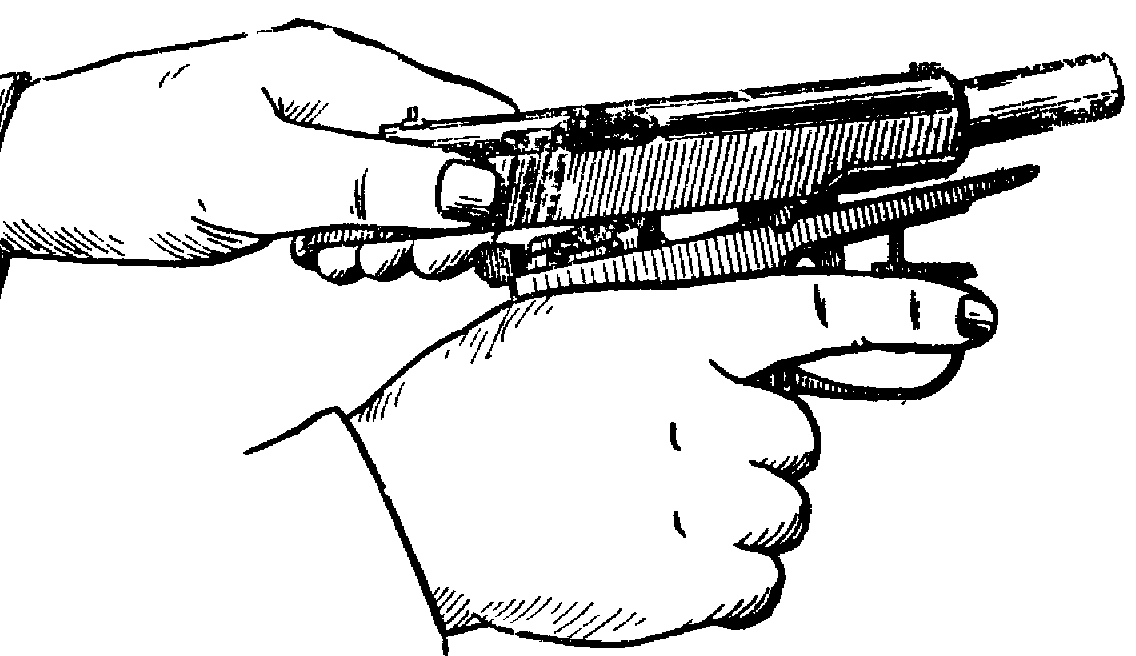

Удерживая рамку за рукоятку в правой руке, а затвор в левой, ввести свободный конец возвратной пружины в канал затвора и отвести затвор в крайнее заднее положение так, чтобы дульная часть ствола прошла через канал затвора и выступила наружу.

а)Ввести свободный конец  возвратной пружины канал затвора.

Опустить задний конец затвора на рамку так, чтобы продольные выступы затвора поместились в позах рамки, и прижимая затвор к рамке, отпустить его. Затвор под действием возвратной пружины энергично возвращается в переднее положение.

б) Присоединить затвор к рамке.

в) Включить предохранитель (флажок  поднять вверх).

3. Вставить магазин в основание рукоятки.

Удерживая пистолет в правой руке, большим и указательным пальцами левой руки вставить магазин в основание рукоятки через нижнее окно основания рукоятки. Нажать на крышку магазина большим пальцем так, чтобы защёлка (нижний конец боевой пружины) заскочила за выступ на стенке магазина; при этом должен произойти щелчок. Удары по магазину ладонью не допускаются.

После окончания сборки проверить её правильность.

Выключить предохранитель (опустить флажок вниз). Отвести затвор в заднее положение и отпустить его. Затвор, продвинувшись несколько вперед, становиться на затворную задержку и остается в заднем положении. Нажатием большим пальцем правой руки на затворную задержку отпустить затвор. Затвор под действием возвратной пружины должен энергично возвратиться » переднее положение, а курок должен стоять на боевом взводе. Включить предохранитель (поднять флажок вверх). Курок должен сорваться с боевого взвода и заблокироваться.

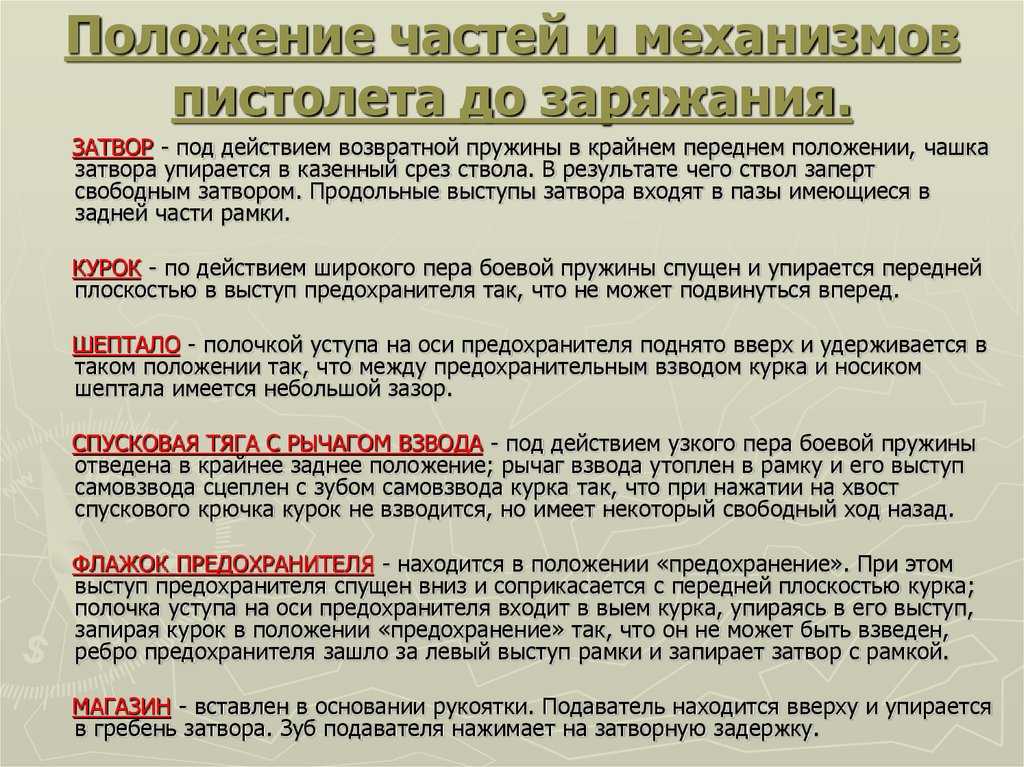

Положение частей и механизмов пистолета до заряжания

34. Части и механизмы пистолета до заряжания находятся в следующем положении.

Затвор под действием возвратной пружины — в крайнем переднем положении; чашечка затвора упирается в казенный срез ствола, в результате чего ствол заперт свободным затвором. Продольные выступы затвора входят в пазы, имеющиеся в задней части рамки. Затвор с рамкой заперт ребром предохранителя.

Курок под действием широкого пера боевой пружины спущен и упирается передней плоскостью в выступ предохранителя так, что не может продвинуться вперед.

Шептало полочкой уступа на оси предохранителя поднято вверх и удерживается в таком положении так, что между предохра­нительным взводом курка и носиком шептала имеется небольшой зазор.

Спусковая тяга с рычагом взвода под действием узкого пера боевой пружины отведена в крайнее заднее положение; рычаг взвода утоплен в рамку и его выступ самовзвода сцеплен с зубом самовзвода курка так, что при нажатии на хвост спускового крючка курок не взводится, но имеет некоторый свободный ход назад.

Магазин вставлен в основание рукоятки. Подаватель находится вверху и упирается в гребень затвора. Зуб подавателя нажимает на затворную задержку.

Флажок предохранителя находится в положении «предохранение». При этом выступ предохранителя опущен вниз и соприкасается с передней плоскостью курка; полочка уступа на оси предохранителя действием на зуб шептала поднимает вверх шептало и удерживает его в этом положении; зацеп предохранителя входит в выем курка и, упираясь в его выступ, запирает курок в положении «предохранение» так, что он не может быть взведен; ребро предохранителя зашло за левый выступ рамки и запирает затвор с рамкой.

Работа частей и механизмов заряженного пистолета при включении предохранителя

36. Если выстрела производить не требуется, то, не спуская курка с боевого взвода, следует включить предохранитель, повернув его флажок вверх до отказа так, чтобы красный кружок закрылся флажком предохранителя.

При повороте флажка выступ предохранителя опускается и до начала подъема шептала встает на пути движения курка; ось предохранителя полочкой уступа поднимает шептало, вследствие чего шептало поворачивается и освобождает курок; курок под действием широкого пера боевой пружины поворачивается и наносит удар по выступу предохранителя; ребро предохранителя, поворачиваясь, заходит за левый выступ рамки и запирает затвор с рамкой. Зацеп предохранителя, опускаясь, входит в выем курка и запирает его так, что взвести курок невозможно.

Работа частей и механизмов пистолета по израсходовании патронов из магазина

41. По израсходовании всех патронов из магазина подаватель магазина своим зубом поднимает передний конец затворной задержки вверх. Затвор, упираясь своим зубом в выступ затворной задержки, останавливается в заднем положении. Курок поставлен на боевой взвод. Пружина подавателя имеет наименьшее сжатие. Затвор остается в заднем положении также и после извлечения магазина из основания рукоятки пистолета, удерживаясь на затворной задержке.

42. Затвор освобождается от затворной задержки (при извлеченном или вставленном магазине) путем нажатия пальцем руки на кнопку затворной задержки.

Работа частей и механизмов пистолета после выстрела

38. Затвор от давления пороховых газов на дно гильзы отходит назад вместе с гильзой. В начале движения назад (на длине 3 — 5 мм) затвор своим выступом смещает разобщающий выступ рычага взвода вправо, расцепляя его тем самым с шепталом (происходит разобщение).

Освобожденное шептало под действием пружины прижимается к курку: когда курок повернется назад до отказа, носик шептала заскакивает за боевой взвод курка и удерживает его до следующего выстрела.

При дальнейшем движении затвора назад разобщающий выступ рычага взвода сколь­зит по пазу затвора; гильза, удерживаемая выбрасывателем в чашечке затвора, ударяется об отражатель и выбрасывается наружу через окно в стенке затвора.

Подаватель подает очередной патрон и ставит его перед досылателем затвора.

Затвор, дойдя до крайнего заднего положения, под действием возвратной пружины возвращается в переднее положение; затвор досылателем выталкивает из магазина очередной патрон и досылает его в патронник. Когда затвор дойдет до крайнего переднего положения и дошлет патрон в патронник, зацеп выбрасывателя заскакивает в кольцевую проточку гильзы.

Рычаг взвода упирается в шептало (сбоку), и разобщающий выступ его находится против выема на затворе. Пистолет готов к очередному выстрелу.

39. Для производства следующего выстрела необходимо отпустить хвост спускового Крючка и снова нажать на него.

При отпускании хвоста спускового крючка спусковая тяга с рычагом взвода под действием узкого пера боевой пружины отходит назад, одновременно рычаг взвода опускается вниз и своим вырезом заходит под выступ шептала.

При нажатии на хвост спускового крючка рычаг взвода поднимает шептало и снова освобождает курок от шептала. Происходит следующий выстрел.

Если затвор не дойдет до крайнего переднего положения (помят патрон), то разобщающий выступ рычага взвода не войдет в выем на затворе, вследствие чего рычаг взвода не войдет в сцепление с шепталом и при очередном нажатии на спусковой крючок не повернет шептало и не произведет спуска курка. Этим исключается возможность выстрела, если патрон не полностью дослан в патронник.

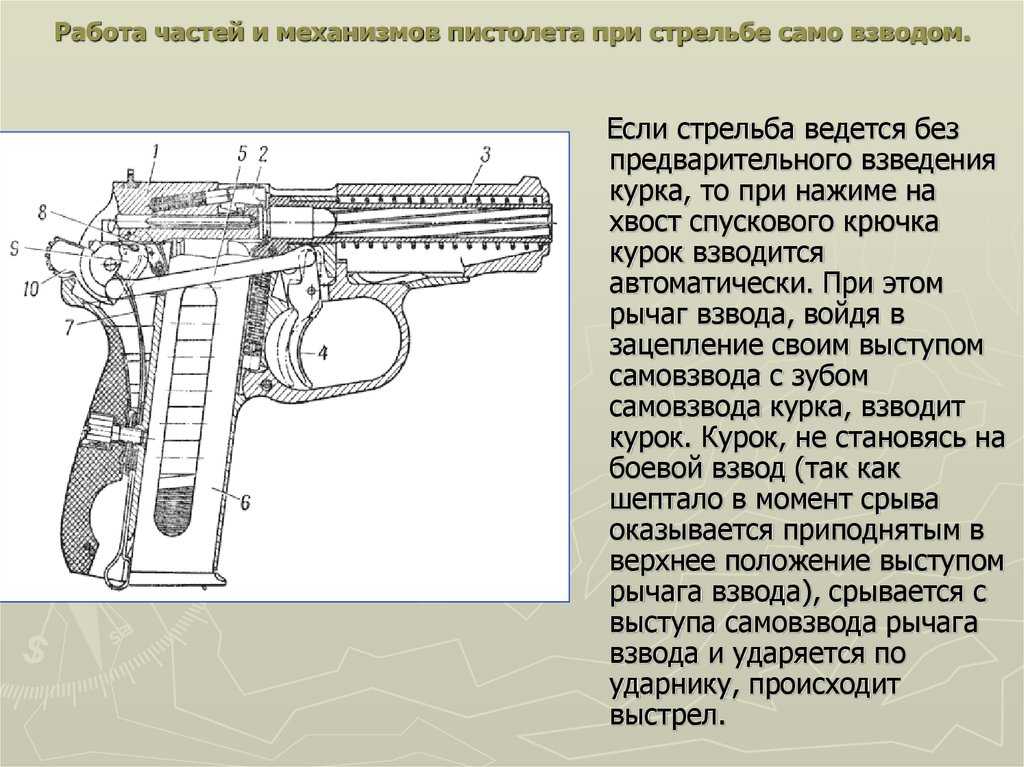

Работа частей и механизмов пистолета при стрельбе самовзводом

40. Если стрельба ведется без предварительного взведения курка, то при нажиме на хвост спускового крючка курок взводится автоматически (рис. 47). При этом рычаг взвода, войдя в зацепление своим выступом самовзвода с зубом самовзвода курка, взводит курок. Курок, не становясь на боевой взвод (так как шептало в момент срыва оказывается приподнятым в верхнее положение выступом рычага взвода), срывается с выступа самовзвода рычага взвода и ударяет по ударнику; происходит выстрел.

Рис. 47. Положение частей и механизмов пистолета перед выстрелом самовзводом:

1 — затвор; 2 — спусковая тяга; 3 — выбрасыватель; 4 — возвратная пружина; 5 — спусковой крючок;

6 — магазин; 7 — боевая пружина; 8 — курок; 9 — рычаг взвода; 10 — шептало с пружиной

Положение частей и механизмов пистолета до заряжания

34. Части и механизмы пистолета до заряжания находятся в следующем положении.

Затвор под действием возвратной пружины — в крайнем переднем положении; чашечка затвора упирается в казенный срез ствола, в результате чего ствол заперт свободным затвором. Продольные выступы затвора входят в пазы, имеющиеся в задней части рамки. Затвор с рамкой заперт ребром предохранителя.

Курок под действием широкого пера боевой пружины спущен и упирается передней плоскостью в выступ предохранителя так, что не может продвинуться вперед.

Шептало полочкой уступа на оси предохранителя поднято вверх и удерживается в таком положении так, что между предохра­нительным взводом курка и носиком шептала имеется небольшой зазор.

Спусковая тяга с рычагом взвода под действием узкого пера боевой пружины отведена в крайнее заднее положение; рычаг взвода утоплен в рамку и его выступ самовзвода сцеплен с зубом самовзвода курка так, что при нажатии на хвост спускового крючка курок не взводится, но имеет некоторый свободный ход назад.

Магазин вставлен в основание рукоятки. Подаватель находится вверху и упирается в гребень затвора. Зуб подавателя нажимает на затворную задержку.
