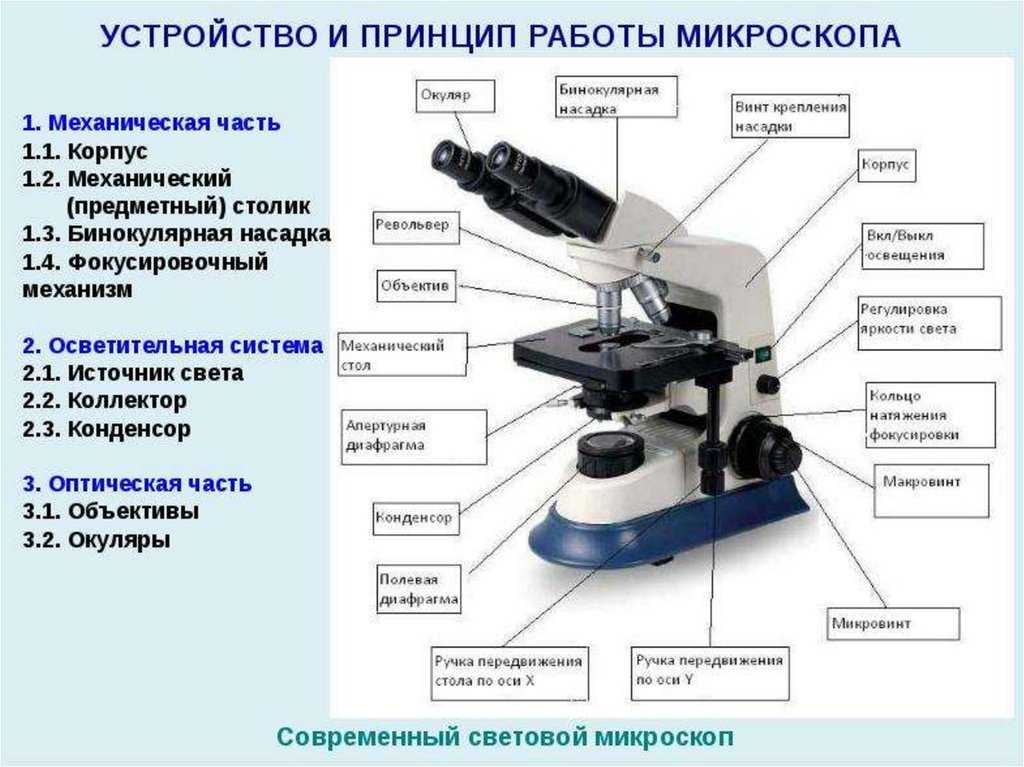

Устройство и принцип работы микроскопа, правила его использования

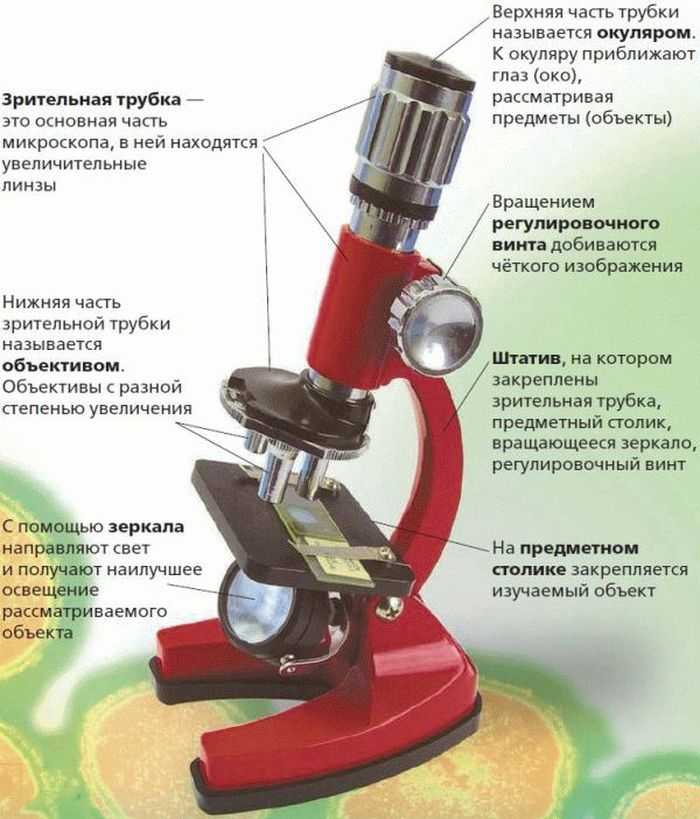

Как работает микроскоп

В работе микроскопа присутствует тот же принцип, что и в телескопе-рефлекторе. В телескопе лучи света, когда проходят через стекло или стеклянную линзу, преломляются под определённым углом. Телескоп собирает параллельные лучи воедино в точку фокуса, откуда с помощью окуляра мы можем её видеть. Что касается микроскопа, то тут очень схожий принцип действия. Сперва расходящийся пучок света становится параллельным, после чего преломляется в окуляре, чтоб наблюдающий мог разглядеть картинку.

1. Окуляр
2. Тубус
3. Держатель
4. Винт грубой фокусировки
5. Винт точной (микрометренной) фокусировки
6. Револьверная головка
7. Объектив
8. Предметный столик

1. Осветитель
2. Ирисовая полевая диафрагма
3. Зеркало
4. Ирисовая апертурная диафрагма
5. Конденсор
6. Препарат
7. Увеличенное действительное промежуточное изображение препарата, образуемое объективом
8. Увеличенное мнимое окончательное изображение препарата, наблюдаемое в окуляре
9. Объектив
10. Окуляр

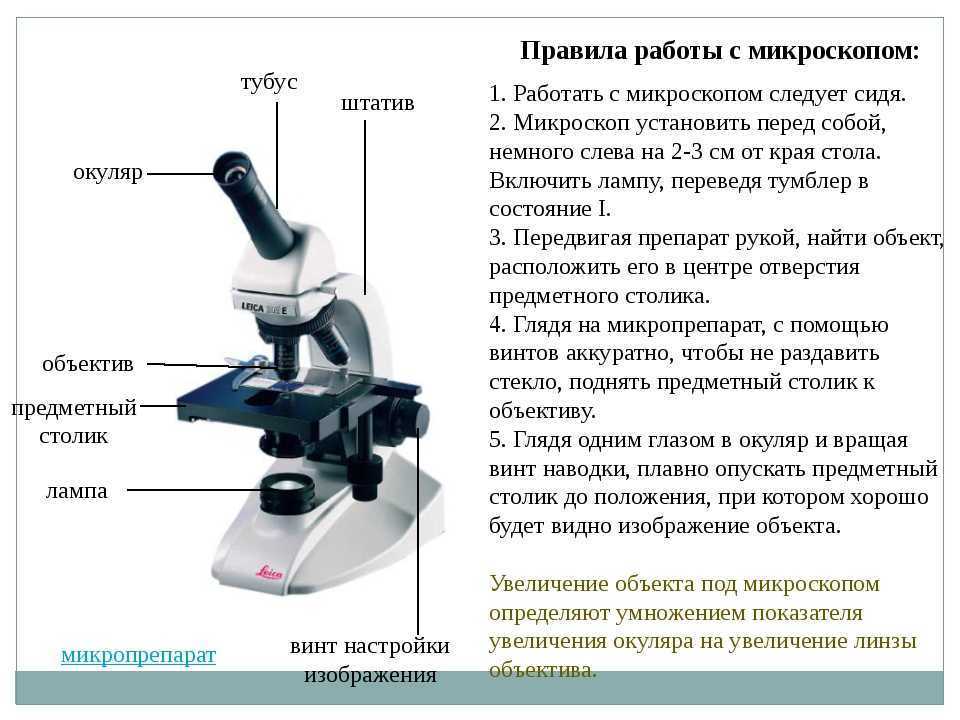

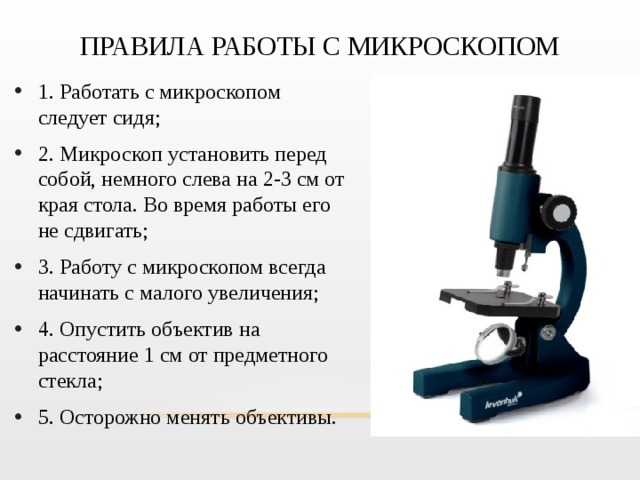

Правила работы с микроскопом

• Работать с микроскопом необходимо сидя;
• Перед работой микроскоп необходимо проверить и протереть от пыли мягкой салфеткой;
• Установить микроскоп перед собой немного слева;
• Начинать работу стоит с малого увеличения;
• Установить освещение в поле зрения микроскопа, используя электроосветитель или зеркало. Глядя одним глазом в окуляр и пользуясь зеркалом с вогнутой стороной, направить свет от окна в объектив, а затем максимально и равномерно осветить поле зрения. Если микроскоп снабжен осветителем, то подсоединить микроскоп к источнику питания, включить лампу и установить необходимую яркость горения;
• Положить микропрепарат на предметный столик так, чтобы изучаемый объект находился под объективом. Глядя сбоку, опускать объектив при помощи макровинта до тех пор, пока расстояние между нижней линзой объектива и микропрепаратом не станет 4-5 мм;
• Передвигая препарат рукой, найти нужное место, расположить его в центре поля зрения микроскопа;
• Для изучения объекта при большом увеличении, сначала нужно поставить выбранный участок в центр поля зрения микроскопа при малом увеличении. Затем поменять объектив на 40 х, поворачивая револьвер, так чтобы он занял рабочее положение. При помощи микрометренного винта добиться хорошего изображения объекта. На коробке микрометренного механизма имеются две черточки, а на микрометренном винте – точка, которая должна все время находиться между черточками. Если она выходит за их пределы, ее необходимо возвратить в нормальное положение. При несоблюдении этого правила, микрометренный винт может перестать действовать;
• По завершении работы с большим увеличением, установить малое увеличение, поднять объектив, снять с рабочего столика препарат, протереть чистой салфеткой все части микроскопа, накрыть его полиэтиленовым пакетом и поставить в шкаф.

Разновидности методов световой микроскопии

Выбор метода оптической микроскопии определяется особенностями объектов и целью исследования.

Светлое поле в потоке проходящего света

Данный метод основан на принципе прохождения потока света через образец. Предмет частично поглощает и рассеивает попадающие на него лучи, что позволяет сформировать изображение.

Светлое поле в потоке — метод, который построен на принципе прохождения света.

Светлопольную микроскопию применяют для изучения окрашенных тканей животных и растений, тонких шлифов и др. Для прохождения светового пучка препарат должен быть прозрачным.

Косое освещение

Данный метод является разновидностью микроскопии светлого поля. Чтобы выявить рельеф и сделать изображение более контрастным, поток направляют под большим углом к образцу.

Светлое поле в отраженном свете

Светопольная микроскопия в отраженном свете позволяет исследовать поверхности непрозрачных предметов (сплавов, покрытий, руд и др.). Свет падает на образец сверху, а основная оптическая система исполняет роль объектива и конденсора.

Светлое поле в отраженном свете позволяет исследовать поверхности непрозрачных предметов.

Изображение формируется за счет того, что элементы поверхности по-разному отражают и рассеивают попадающие лучи. Травление дает возможность изучить не только дефекты, но и микроструктуру и фазовый состав образца.

Темное поле

Метод темного поля предназначен для изучения прозрачных образцов, которые не абсорбируют свет. Специальный конденсор направляет лучи так, что они формируют полый конус, в центре которого находится объектив. Таким образом, большая часть лучей не попадает в оптическую систему.

Ультрамикроскопия

Метод ультрамикроскопии является разновидностью темнопольного. Для исследования образцов используют сильные источники света, а лучи направляют перпендикулярно предметному столу. Эффект рассеяния волн позволяет обнаружить частицы менее 10 нм.

Ультрамикроскопия — метод наблюдения и анализа коллоидных частиц.

Фазовое контрастирование

Метод фазового контраста позволяет изучать прозрачные и неокрашенные образцы. При малом различии в коэффициенте преломления изображение нельзя получить ни на светлопольном, ни на темнопольном микроскопе, поскольку разница в поглощении и рассеянии света будет минимальной.

Однако при прохождении через образец волна приобретает фазовый рельеф, который фиксируется специальным объективом. В изображении он отображается как различие в яркости элементов.

Аноптральный контраст

Данная методика является подвидом фазовой микроскопии. На иммерсионную линзу наносят кольцо из сажи, которое пропускает 10% лучей и совпадает с контуром кольцевой диафрагмы конденсора. При отсутствии образца амплитуда световых волн уменьшается на 90%.

За счет этого поле исследования получается темным, а частицы образца — светлыми.

Поляризационный метод

Анализ анизотропных материалов проводят в свете, пропущенном через специальную фильтрующую пластинку. При прохождении через образец плоскость поляризации лучей меняется.

По разнице между начальными и конечными характеристиками волн определяют количество оптических осей, их ориентацию и др.

Интерференционная микроскопия

Интерференционный метод основан на параллельном прохождении 2 лучей через предметный столик и мимо него. В окуляре микроскопа когерентные волны соединяются и интерферируют между собой.

При прохождении через образец первый луч запаздывает по фазе, что влияет на результирующую амплитуду и яркость изображения.

Люминесценция или флуоресценция

Принцип люминесцентной микроскопии основан на том, что некоторые образцы испускают видимый свет после облучения ультрафиолетом. Перед исследованием препараты обрабатывают флуоресцирующими антисыворотками, порошками или маркерами.

Волны ультрафиолетового спектра применяют для повышения разрешающей способности микроскопа. Для изучения препаратов, которые не испускают видимый свет после воздействия УФ-лучей, используют фотокамеры и кварцевые линзы.

Оптический микроскоп – это оптическая система, которая используется для изучения структуры микроскопических объектов, которые попросту не видны человеческому глазу.

Оптические световые микроскопы в настоящее время являются весьма востребованной аппаратурой, которая широко применяется в различных отраслях науки и техники.

Оптическая микроскопия – это совокупность различных методов для изучения микроскопических объектов, которая основывается на применении для их визуализации и анализа оптических микроскопов различной конструкции

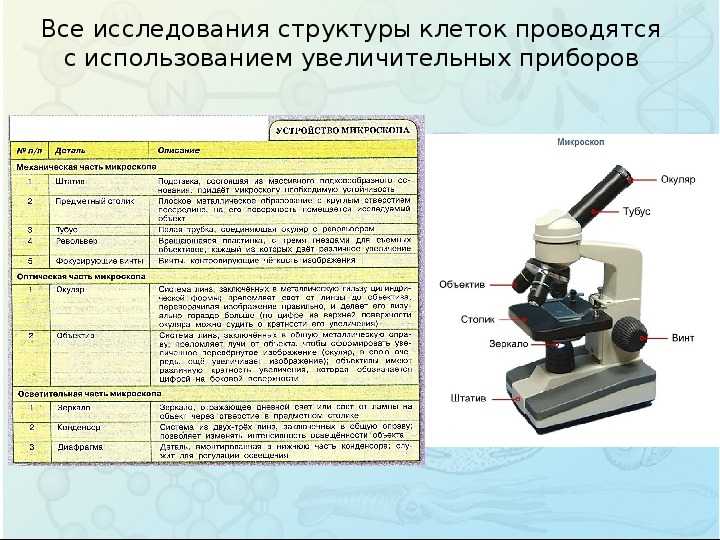

Строение приборов

Все микроскопы делятся по классам сложности, и всего их существует 6. К первым относятся простые конструкции, а к последним — самые сложные. Устройство микроскопа зависит от его типа и назначения. Чтобы ознакомиться с основными частями оптического устройства, достаточно узнать строение простейшего лабораторного прибора.

Рисунок (раскраска) карандашом — строение микроскопа с подписями. Обозначения узлов схемы:

1. Окуляр.
2. Тубус.
3. Штатив.
4. Винт грубой настройки фокуса.
5. Винт тонкой регулировки.
6. Основание.
7. Насадка.
8. Объективы.
9. Зажимы.
10. Предметный столик.
11. Конденсор с диафрагмой.
12. Осветитель.

На старых моделях установлены зеркала, которые выполняют функцию отражателя света, а вместо зажимов применяется стекло. Основной частью микроскопа являются объектив и окуляр, кроме того, это главные детали оптической системы. С помощью этого узла происходит формирование изображения объекта. Чтобы изменить кратность, в профессиональных приборах подбираются различные комбинации окуляров и объективов.

При этом на некоторых конструкциях регулировка осуществляется перемещением столика, а на других — тубуса. На профессиональных микроскопах обычно устанавливают съемные объективы, которые крепятся резьбовым соединением. Важную роль в оптическом приборе играет осветительная система, в которую входят: источник света, конденсор, диафрагма.

Конденсор устроен из линз или зеркал, предназначен для сбора лучей света и направление их на изучаемый объект. Он может состоять из одной, двух или трех линз. Пользователь, поднимая или опуская устройство, конденсирует или рассеивает свет, падающий на предмет. Яркость плавно регулируется с помощью диафрагмы, которая обычно бывает ирисовой. Источник света может быть как встроенным, так и внешним, а сложные конструкции обладают еще несколькими подсветками.

Возможности современных оптических микроскопов

Возможности современного научного микроскопа определяет широкое поле его применения в науке и технике. Так в геологии для того, чтобы рассмотреть образец минерала, его требуется отполировать до тех пор, пока толщина не станет примерно 50 микрометров, тогда он может подлежать исследованию, расположив его между двух предметных стекол, при помощи применения оптического микроскопа. Поляризованный свет может нередко использоваться для повышения контраста изображения объекта.

Металлы также относятся к непрозрачным объектам, поэтому при их исследовании обязательно используется отраженный свет при их микроскопировании.

Медицина также не стала исключением в виду постоянной работы с данным видом лабораторного оборудования. При помощи проходящего света изучаются различные биологические среды, биологические ткани.

Система визуализации для микроскопа используе несколько техник исследуемых объектов. Так, например, живые, нативные клетки изучаются при помощи оптического микроскопа с применением разнообразных методов контрастирования, а вот неживые объекты могут подлежать окрашиванию, по результатам которого специалисты могут судить о ой или иной патологии исследуемого объекта.

Как отраженный свет, так и проходящий используется для исследования полимеров. Стеклообразные полимерные объекты имеют высокую прозрачность, и именно это не дает получить при микроскопировании высокую контрастность. А вот полимеры кристаллические как раз прекрасно подлежат микроскопированию при помощи проходящего света.

Композиты с полимерной матрицей также изучаются при использовании отраженного света, однако, низкомодульная матрица и высокомодульный наполнитель становится преградой для формирования образца. Весьма доступна в настоящее время растровая микроскопия. Она же имеет недостаток в виде малой чувствительности к степени анизотропии объекта.

Полупроводники и керамические объекты могут исследоваться при помощи отраженного света, однако, довольно просто подготовить тонкую пластинку из них для использования микроскопа проходящего света.

Материалы, характеризующиеся слабым отражением, однако, сильным светопоглащением являются слабоконтрастными, что ухудшает качество получаемого изображения.

(adsbygoogle = window.adsbygoogle || []).push({}); Общий признак всех живых организмов

Клеточное строение, т. е. тела всех организмов состоят из клеток. Клетки достаточно микроскопичны. Для того чтобы рассмотреть мелкие предметы, невидимые невооруженным глазом, необходимы увеличительные приборы.

Самый распространенный увеличительный прибор — лупа — дает увеличение в 3-5 раз. С ее помощью рассматривают мелкие предметы, плохо различимые глазом. Ее основа — обычное увеличительное стекло. Для удобства в использовании оно вставляется в оправу с ручкой. Более сложные лупы снабжены штативом и предметным столиком из прозрачного стекла. Штативные лупы дают увеличение в 10-25 раз (рис. 1).

Рис.1 Ручная и штативная лупы

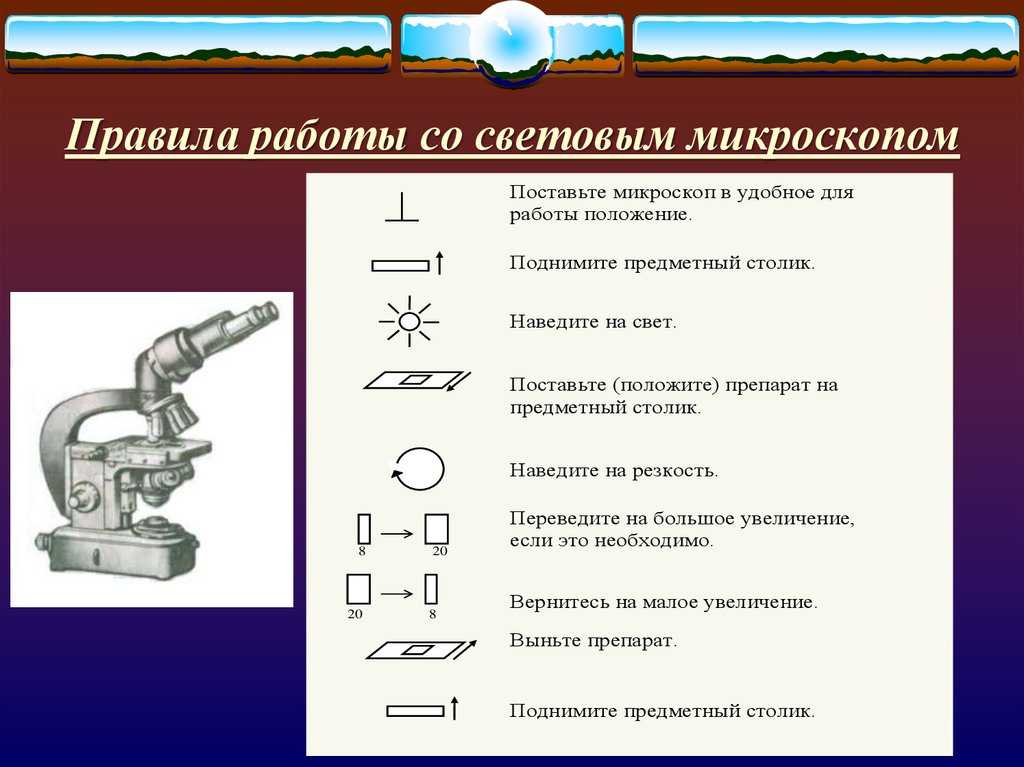

Работа с микроскопом

Чтобы успешно работать с микроскопом, необходимо соблюдать порядок работы.

1. Включить свет.
2. На предметный столик поместить препарат так, чтобы луч света просвечивал его, и прикрепить зажимами.
3. Смотря в микроскоп, макровинт поворачивать в сторону от себя, чтобы предметный столик отдалялся от объектива, пока не появится чёткое изображение предмета (Если вращать винт в противоположном направлении, то можно повредить препарат или объектив).
4. Рассматривая на малом увеличении (увеличение объектива 4х ), найти место, где образец является наиболее тонким, т. е. где клетки расположены в один слой.
5. Поставить большее увеличение объектива ( 10x ) и рассмотреть препарат. Чёткость изображения настраивается микровинтом.
6. Поставить большее увеличение объектива ( 40x ), рассмотреть препарат и зарисовать его.
7. После просмотра убрать препарат. Микроскоп поставить малым объективом вниз, выключить свет.

Рисуя препарат, надо соблюдать требования к биологическому рисунку.

Клетка листа лилии

Увеличение микроскопа 400 раз (400х)

1. Цитоплазма
2. Хлоропласты
3. Ядро
4. Вакуоль
5. Клеточная стенка.

• У рисунка есть название.
• Указано используемое увеличение.
• На рисунке показана форма клетки, форма составных частей, размеры соответствуют видимым в микроскоп.
• На рисунке есть обозначения.
• Длина клетки на рисунке равна хотя бы 3 см.

Рассмотри рисунок светового микроскопа.

Штатив иногда выполняет роль ручки при перемещении микроскопа. Ответ: C.

Ответ: D.

Какая составная часть микроскопа обозначена буквой I? Источник света — лампа Основание Это предметный столик

Источником света обычно является лампа. В старых микроскопах вместо неё может быть зеркало, при помощи которого можно фокусировать дневной свет из окна или свет другого источника. Ответ: источник света — лампа.

Какая составная часть микроскопа обозначена буквой E? Окуляр Зажимы Основание

Ответ: зажимы.

Даны увеличения окуляра и объектива микроскопа. Напиши в окошке общее увеличение микроскопа.

Чтобы получить общее увеличение микроскопа, надо перемножить увеличения окуляра и объектива.

Расположи этапы исследования препарата в правильной последовательности (в окошки вписывай заглавные буквы латинского алфавита).

A Отрегулируй резкость микровинтом. B Смотри в окуляр и поворачивай макровинт так, чтобы предметный столик отдалился от объектива. C Помести препарат на предметный столик микроскопа. D Замени объектив с небольшим увеличением на больший, повернув его в сторону.

C -> B -> D -> A

Кто усовершенствовал световой микроскоп? Чарльз Дарвин Антони ван Левенгук Микеланжело

Одним из тех, кто усовершенствовал световой микроскоп, был Антони ван Левенгук, который изготовил более 200 микроскопов.

Люминесцентная (флюоресцентная) микроскопия

Основы люминесценции микроскопии были определены А. Келером, который установил принципиальную осуществимость такого метода исследования. Первый аппарат для этого метода был разработан в 1911 году, но широкое применение он получил лишь два десятилетия спустя, когда для окрашивания образцов стали использовать флуоресцентные красители, поскольку они избирательно связывались с определенными клеточными структурами (М. Хайтингер, 1933-1935). Позже было предложено соединение флуорохромов с антителами, что положило начало методу иммунофлуоресценции (A.N. Koons, 1942). В бывшем СССР наибольший вклад в развитие метода люминесценции внесли микроскопиметод и производство фосфоресцирующих продуктов отечественной промышленностью микроскопов и оборудование, основанное на этом принципе, было разработано М. Н. Майзелем (1953).

Люминесценция основана на принципе люминесценции. микроскопии (от лат. lumen — свет; греч. micros — маленький + skopeo — рассматривать) основана на принципе люминесценции (свечения, видимого глазом) микроорганизмов, клеток, тканей или отдельных структур. Физическая основа возникновения люминесценции связана с процессом поглощения света, падающего на определенные молекулы, и последующим испусканием квантов с различными (более длинными) длинами волн (правило Стокса).

Первичная (эндогенная) флуоресценция возникает без специфической лекарственной обработки и присуща многим биологически активным веществам, например, ароматическим аминокислотам, порфиринам, хлорофиллу, витаминам А, В2 и В1, некоторым антибиотикам (тетрациклину) и химиотерапевтическим препаратам (акрихин, рибанол). Вторичный (индуцированный) флюороз возникает в результате микроскопиОбъекты с флуоресцентными пигментами — флуорохромы. Некоторые из этих пигментов диффузно распределены в клетках, в то время как другие избирательно связываются с определенными клеточными структурами или даже с определенными химическими веществами.

Для этого типа микроскопиФлуоресцентные красители используются по-разному. микроскопы которые отличаются от обычных фотоэлектрических установок микроскопа Используется мощный источник света (ртутно-кварцевая или кварцево-галогенная лампа), излучающий в видимой области ультрафиолетового или коротковолнового (сине-видимого) спектра.

Этот источник используется для возбуждения флуоресценции, после чего излучаемый свет проходит через специальный возбуждающий фильтр (сине-фиолетовый) и отражается от пластины интерференционного светоделителя, который отсекает почти все более длинные волны и пропускает только ту часть спектра, которая возбуждает флуоресценцию. В современных люминофорах микроскопоВозбуждающий свет попадает на образец через объектив (!) После возбуждения флуоресценции результирующий свет снова попадает в объектив и проходит через фильтр (желтый) перед окуляром, который отсекает коротковолновое возбуждающее излучение и пропускает свет люминесценции от образца к глазу наблюдателя.

Особенности работы с устройством

Для эффективного изучения объектов следует соблюдать ряд правил при работе с микроскопом. Придерживаясь их, пользователь более эффективно проведет исследование предмета:

1. Перед началом работы следует подготовить себе место за столом, поставив удобный стул.
2. Все действия необходимо выполнять только сидя.
3. Прибор надо протереть от пыли и пятен мягкой салфеткой.
4. Заняв место за столом, установить микроскоп немного левее себя.
5. Работа начинается с небольшого увеличения.
6. Затем устанавливается уровень освещения. Для этого следует включить источник света и, глядя в окуляр одним глазом, установить нужную яркость. Если микроскоп с зеркалом, его направляют вогнутой стороной на окно, чтобы отражение света попадало на предметный столик.
7. Когда прибор будет настроен, на столик крепится зажимами исследуемый объект. Далее, винтом грубой регулировки тубус устанавливается так, чтобы расстояние между линзой и предметом было 4—5 мм.
8. Проверив местоположение объекта, винтом тонкой регулировки устанавливается окончательная резкость.
9. Для детального изучения предмета, повернув револьверную головку, следует установить объектив, увеличивающий в 40 раз. Затем опять микрометренным винтом настроить правильный фокус. Причем регулировка осуществляется таким образом, чтобы риска на винте постоянно находилась между двумя черточками на коробке механизма. Если это правило нарушить, винт просто перестанет работать.

Закончив работу с большим увеличением, следует опять вернуться на малое значение, поднять объектив, убрать объект со стола, протереть все детали прибора, поставить его в шкаф и накрыть полиэтиленовой пленкой.

Главные способы работы с микроскопом

Метод светлого поля в проходящем свете применяется для того, чтоб изучить прозрачные объекты с различными неоднородными составляющими. Это могут быть срезы растительной и животной ткани, отдельные минералы, а также самые простые микроорганизмы в жидкости. Конденсор, а также источник света стоят боле низко, чем предметный стол. Картинку объекта формирует световой луч, который проходит сквозь прозрачную часть и поглощается составными частями с более высокой оптической плотностью. Если есть необходимость увеличить контрастность картинки, то могут добавляться красители, степень концентрации которых увеличивается с плотностью участка объекта.

Светлое поле в отраженном свете необходимо для того, чтоб разглядеть непрозрачные объекты, и всевозможные объекты, из которых нет возможности взять образец для создания полупрозрачных препаратов. Свет на объект исследования проходит как правило, сквозь объектив, который в этом варианте ещё и служит своеобразным конденсором.

Способ темнопольный и косого освещения применяются для изучения объектов с чрезвычайно низкой контрастностью, таких как прозрачные живые клетки. Свет для изучения предмета подают не снизу, а сбоку, из-за чего появляются тени, благодаря которым становятся явными плотные части. Если освещение конденсора переместить так, чтоб его свет не попадал на объектив, а образец освещался лучами сбоку, можно увидеть белый объектив на черном фоне. Оба данных способа подходят исключительно для таких приборов, в которых можно относительно оси оптики менять расположение конденсора.

Микроскоп – одно из самых важных изобретений в истории человечества. Сегодня этот оптический прибор купить для домашних исследований, обучения и досуга очень легко

Чтобы ваши наблюдения были максимально информативными, важно понимать суть работы микроскопа. Это поможет правильно готовить его к наблюдениям и использовать все возможности устройства

Виды световых микроскопов с описанием

Особенности конструкции зависят от предназначения микроскопа. Для увеличения четкости изображения используют методы флуоресценции, люминесценции, инверсии и др.

Биологическое оборудование

Биологические приборы позволяют исследовать прозрачные или полупрозрачные объекты. Принцип их работы основан на изучении светлого поля в потоке проходящего света. Такие микроскопы применяют в лабораторной диагностике, ботанике, цитологии, микроэлектронике, археологии и пищевой промышленности.

Биологическое оборудование позволяет исследовать прозрачные объекты.

Для повышения разрешающей способности используют иммерсионные оптические системы. В этом случае между образцом и первым стеклом вводится жидкость с высоким коэффициентом преломления (минеральное масло, раствор глицерина, дистиллированная вода и др.).

Криминалистическое оборудование

Главная особенность криминалистического микроскопа — это возможность сравнения 2 объектов. Такое исследование помогает найти сходство между компонентами взрывных устройств, гильзами, пулями, волосами, волокнами и другими уликами.

Это позволяет снизить вероятность ошибок, построить модели объектов и сравнить с данными из электронных источников.

Флуоресцентные микроскопы

Флуоресцентные, или люминесцентные, микроскопы позволяют исследовать объекты, которые испускают световой поток после облучения ультрафиолетом. Они оборудованы коротковолновым источником освещения, светофильтрами и интерференционной пластинкой.

Флуоресцентный микроскоп — оптический прибор, показывающий в увеличенном виде клетки.

Флуоресцентные микроскопы активно применяют в лабораторной диагностике, в частности, при изучении клеток крови и антигенов. Для анализа предметов, которые не излучают свет, используют люминесцентные красители и порошки.

Поляризационные микроскопы

Поляризационный прибор является наиболее сложным из всех представленных видов микроскопов. Его используют для исследования анизотропных материалов, полимеров, некоторых клеток и микробиологических объектов.

Источник света со специальными фильтрами формирует поляризованный поток, который облучает образец.

Инвертированные с перевернутым положением объектива

В инвертированном микроскопе объектив располагается не над образцом, а под предметным столиком. Такие приборы применяют в биологии, медицине, промышленности, металлографии, криминалистике и других сферах.

Инвертированный микроскоп имеет особенную конструкцию.

Перевернутое положение оптической системы позволяет изучать более крупные образцы и работать со специальной посудой.

Микроскопы для металлографии

Металлографические микроскопы предназначены для исследования поверхности непрозрачных объектов. Изображение получают путем преломления отраженного светового луча.

Предметом изучения являются микродефекты поверхности и зерна сплавов. Помимо металлургии и промышленности, такие устройства применяют в геологии и археологии. Для обеспечения четкости используют специальные системы линз и зеркал.

Стереомикроскопы (дают объемное изображение)

Стереомикроскопы оснащены 2 объективами, что позволяет получать объемное изображение исследуемого образца. По сравнению с устройствами плоского поля они дают более резкую, четкую и контрастную картинку.

Стереомикроскопы позволяют получать объемное изображение.

Такие приборы используют в точном машиностроении, ювелирном деле и других областях промышленности.

Моновидеомикроскопы с возможностью получения видео

Видеомикроскопы предназначены для динамического наблюдения за образцом и фиксации изображения. Для повышения эффективности работы их оснащают специальными линзами, светофильтрами и адаптерами.
