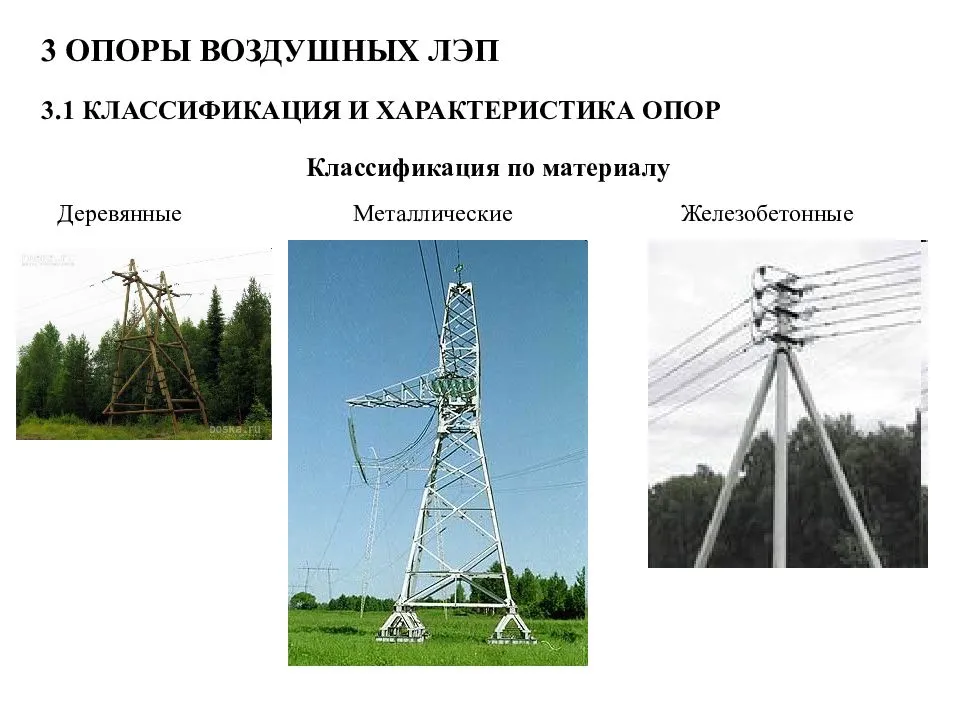

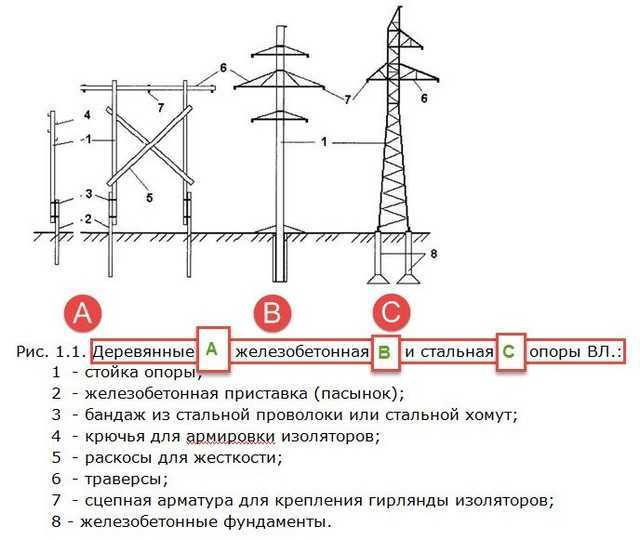

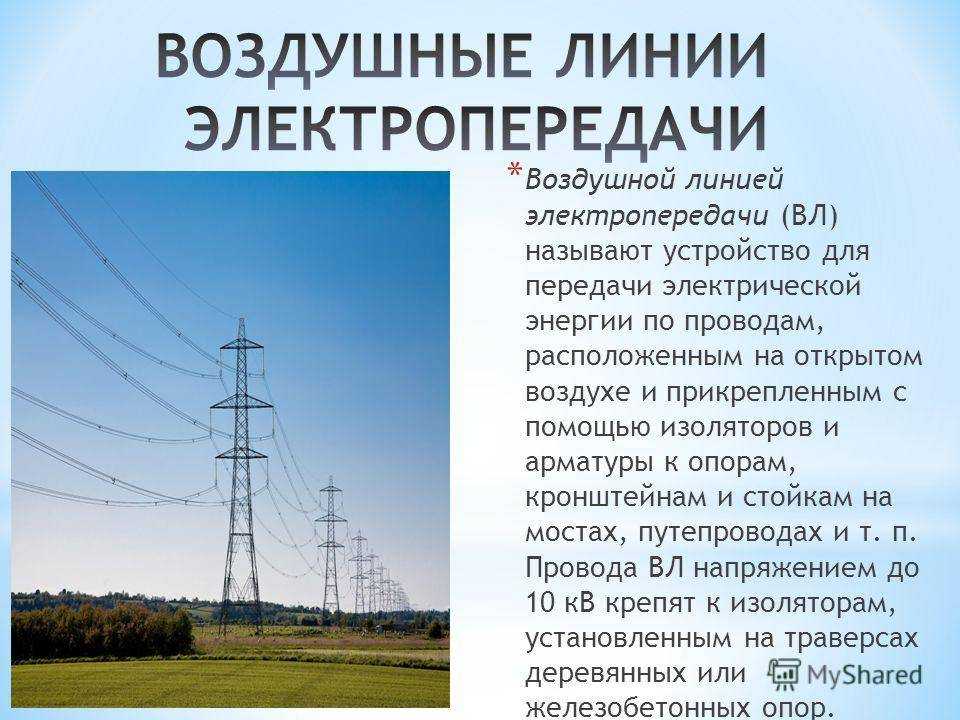

Что такое лэп и внутренняя классификация

Компании, обслуживающие линии электропередач

Для того чтобы ЛЭП были в надлежащем состоянии и выполняли возложенные на них функции в полном объеме, они нуждаются в обслуживании. В нашей стране работают множество компаний, которые имеют доступ на проведение данного типа работ.

Среди этих организаций можно выделить следующие:

• ОАО «Энергостройинвест-Холдинг». Эта компания входит в десятку самых известных инжиниринговых компаний. ОАО «Энергостройинвест-Холдинг» обладает не только огромным опытом работы, но и мощной технической базой. Компания занимается строительством электростанций, линий электропередач, гидротехсооружений, тоннелей.
• ООО «Инжиниринговый центр Микроника». Это компания специализируется на выполнении полного цикла работ (проектирование, поставка оборудования, монтажные работы, обслуживание). Компания принимала непосредственное участие в монтаже объектов во время проведения Олимпиады в Сочи в 2014 году.
• ВКС ОАО «МОЭСК». Основное направление деятельности заключается в монтаже высоковольтных ЛЭП в Москве и Подмосковье. В распоряжении компании находится шесть технологических цехов, оборудованных современной техникой. Специалисты занимаются обслуживанием и ремонтом ВЛЭП.

Это только некоторые организации, которые специализируются на обслуживании линий электропередач.

Что такое архитектурный бетон

Архитектурным или арт-бетоном называют раствор, используемый для заливки форм и декоративных работ. Он изготавливается из цемента и гипса, а также различных дополнительных компонентов, которые улучшают его характеристики и эксплуатационные свойства. Используя такой материал, можно создавать любые, даже самые необычные элементы декора, поскольку он имитирует различные текстуры, например, натуральное дерево или природный камень.

Главным отличием арт-бетона от обычного является внешний вид. Первый имеет серый оттенок, а второй может быть абсолютно любого цвета. И это еще не все:

1. Готовая поверхность получается идеально ровной и гладкой, поскольку раствор имеет мелкозернистую текстуру.
2. Изделия можно устанавливать или хранить под открытым небом. Они не впитывают влагу, поэтому легко выдерживают сильные осадки.
3. Элементы и поверхности из архитектурного бетона хорошо переносят перепады температур, не растрескиваются и не деформируются.
4. При необходимости можно добавить дополнительные ингредиенты, например, мелкие ракушки.

Материал можно назвать универсальным, поскольку он применяется во многих сферах, подходит для отделки внутри и снаружи здания.

Характеристики и состав

Прочность арт-бетона зависит от того, сколько по времени он сохнет. Так, в первые 3 дня она равна 39 Мпа, а уже спустя месяц — 59 Мпа. Белизна колеблется в пределах 68-85%. Морозоустойчивость достигает 100 циклов размораживания и заморозки.

Главный ингредиент — портландцемент вида М400 и М500. К нему добавляют кварцевый песок, который при необходимости можно заменить гранитной или мраморной крошкой. Также состав может включать в себя такие компоненты:

1. Акриловая смола. Увеличивает срок эксплуатации до 10-15 лет. Делает материал пластичным, устойчивым к частой смене температурного режима и повышенной влажности.
2. Глина, известь, гипс и другие минеральные вещества. Придают декоративные свойства, усиливают сопротивляемость истиранию, делают пожаробезопасным.
3. Силикаты. Повышают прочность, влагоустойчивость, сопротивляемость воздействию химических веществ. Используются в тех случаях, когда проводится отделка фасада. Для оформления интерьера не подходит.
4. Силикон. Улучшает пластичность и прочность. Усиливает сопротивляемость повышенной влажности, а также устойчивость к воздействию ультрафиолетового излучения.
5. Краситель. Нужен для получения определенного оттенка.

Также в раствор добавляют щебень, гальку, регуляторы отверждения, добавки, усиливающие морозостойкость, фиброволокно и т. д.

Заземление. Защита от перенапряжений

2.4.38. На опорах ВЛ должны быть выполнены заземляющие устройства, предназначенные для повторного заземления, защиты от грозовых перенапряжений, заземления электрооборудования, установленного на опорах ВЛ. Сопротивление заземляющего устройства должно быть не более 30 Ом.

2.4.39. Металлические опоры, металлические конструкции и арматура железобетонных элементов опор должны быть присоединены к РEN-проводнику.

2.4.40. На железобетонных опорах PEN-проводник следует присоединять к арматуре железобетонных стоек и подкосов опор.

2.4.41. Крюки и штыри деревянных опор ВЛ, а также металлических и железобетонных опор при подвеске на них СИП с изолированным несущим проводником или со всеми несущими проводниками жгута заземлению не подлежат, за исключением крюков и штырей на опорах, где выполнены повторные заземления и заземления для защиты от атмосферных перенапряжений.

2.4.42. Крюки, штыри и арматура опор ВЛ напряжением до 1 кВ, ограничивающих пролет пересечения, а также опор, на которых производится совместная подвеска, должны быть заземлены.

2.4.43. На деревянных опорах ВЛ при переходе в кабельную линию заземляющий проводник должен быть присоединен к PEN-проводнику ВЛ и к металлической оболочке кабеля.

2.4.44. Защитные аппараты, устанавливаемые на опорах ВЛ для защиты от грозовых перенапряжений, должны быть присоединены к заземлителю отдельным спуском.

2.4.45. Соединение заземляющих проводников между собой, присоединение их к верхним заземляющим выпускам стоек железобетонных опор, к крюкам и кронштейнам, а также к заземляемым металлоконструкциям и к заземляемому электрооборудованию, установленному на опорах ВЛ, должны выполняться сваркой или болтовыми соединениями.

Присоединение заземляющих проводников (спусков) к заземлителю в земле также должно выполняться сваркой или иметь болтовые соединения.

2.4.46. В населенной местности с одно- и двухэтажной застройкой ВЛ должны иметь заземляющие устройства, предназначенные для защиты от атмосферных перенапряжений. Сопротивления этих заземляющих устройств должны быть не более 30 Ом, а расстояния между ними должны быть не более 200 м для районов с числом грозовых часов в году до 40, 100 м — для районов с числом грозовых часов в году более 40.

Кроме того, заземляющие устройства должны быть выполнены:

1) на опорах с ответвлениями к вводам в здания, в которых может быть сосредоточено большое количество людей (школы, ясли, больницы) или которые представляют большую материальную ценность (животноводческие и птицеводческие помещения, склады);

2) на концевых опорах линий, имеющих ответвления к вводам, при этом наибольшее расстояние от соседнего заземления этих же линий должно быть не более 100 м для районов с числом грозовых часов в году до 40 и 50 м — для районов с числом грозовых часов в году более 40.

2.4.47. В начале и конце каждой магистрали ВЛИ на проводах рекомендуется устанавливать зажимы для присоединения приборов контроля напряжения и переносного заземления.

Заземляющие устройства защиты от грозовых перенапряжений рекомендуется совмещать с повторным заземлением PEN-проводника.

2.4.48. Требования к заземляющим устройствам повторного заземления и защитным проводникам приведены в 1.7.102, 1.7.103, 1.7.126. В качестве заземляющих проводников на опорах ВЛ допускается применять круглую сталь, имеющую антикоррозионное покрытие диаметром не менее 6 мм.

Технические параметры и защита

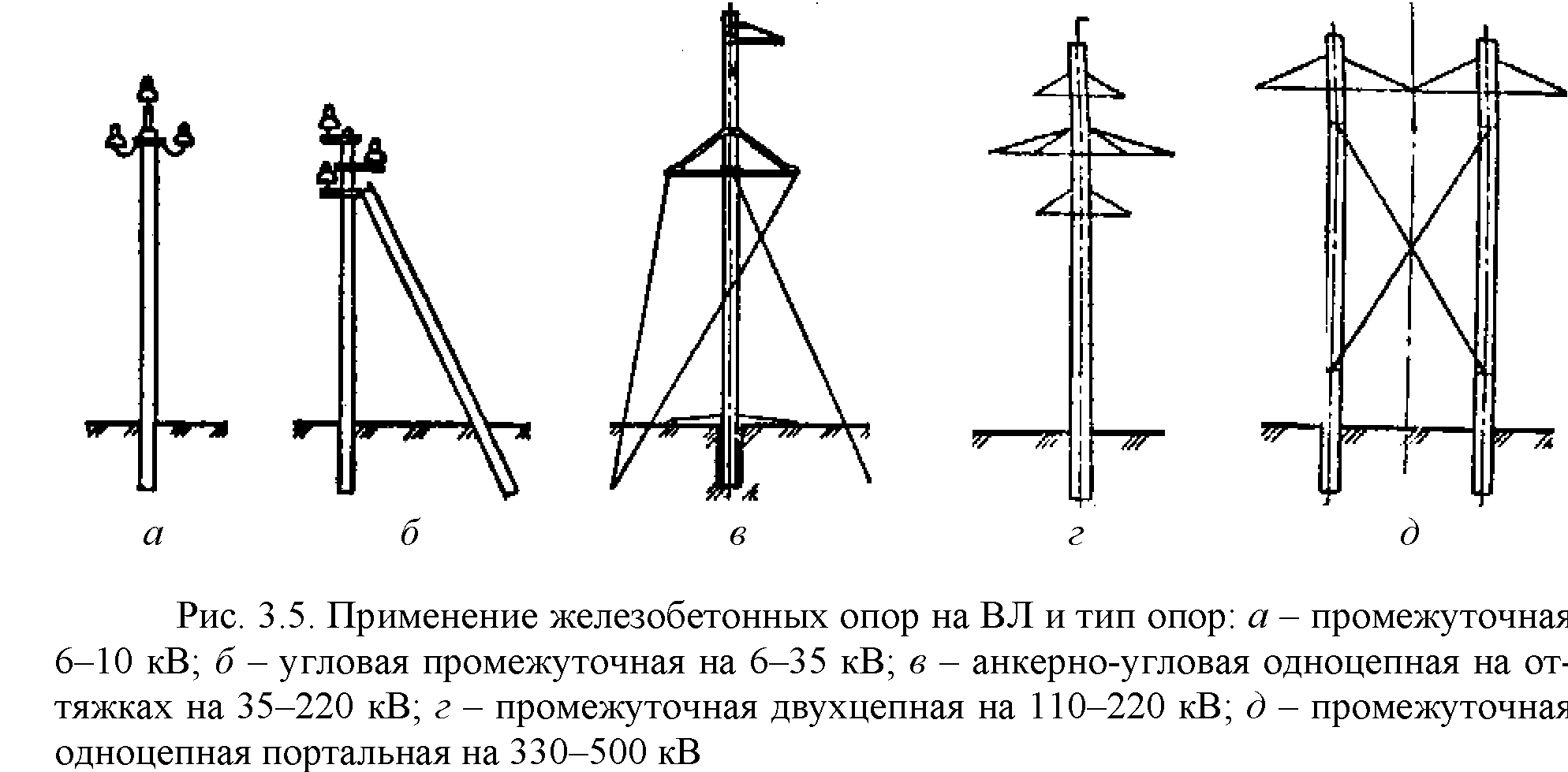

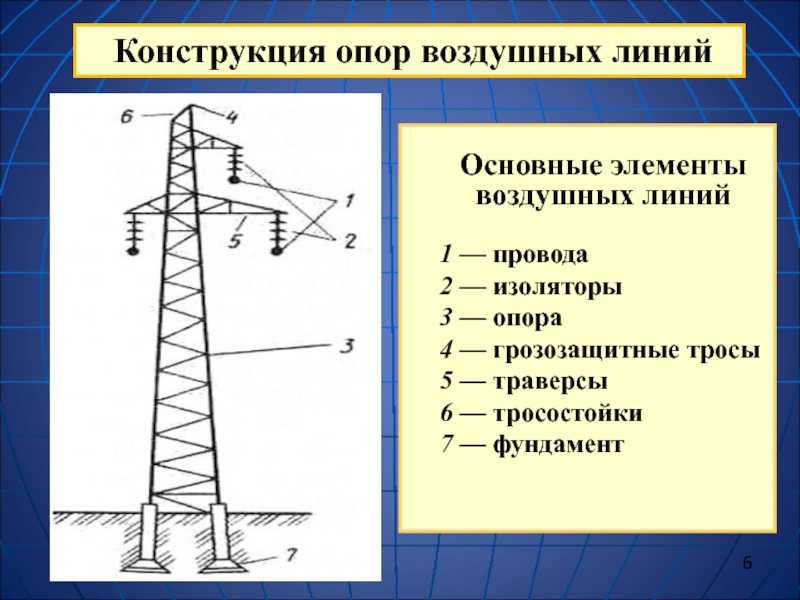

При проектировании и монтаже воздушных линий электропередач учитывают следующие важнейшие характеристики:

• Длину промежуточного пролета (дистанцию между осями соседних стоек).
• Расстояние удаления друг от друга фазных проводников и самого нижнего — от поверхности земли (габарит линии).
• Длину гирлянды изоляторов в соответствии с номинальным напряжением.
• Полную высоту опор.

Получить представление об основных параметрах воздушных линий электропередач 10 кВ и выше можно из таблицы.

Параметры ВЛЭП

10 кВ	35 кВ	110 кВ	220 кВ	330 кВ	500 кВ	750 кВ
Пролет, м	до 150	150- 200	170-250	250-350	300-400	350-450	350-540
Межфазное расстояние, м	1,0	3,0	4,0	6,6	9	12	17,5
Габарит линии, м	6	6,5	7	7,5	7,6-8	15,5	23
Длина гирлянды, м	—	0,7-1,1	1,4-1,7	2,3-2,7	3,1-3,6	4,6-5,1	6,8-7,9
Высота опоры, м	13-14	10-21	13-31	22-41	25-43	27-32	38-41

Для предупреждения повреждений воздушных линий и профилактики аварийных отключений во время грозы над фазными проводами пускают стальной или сталеалюминиевый тросовый молниеотвод, сечением 50-70 мм2, заземленный на опорах. Нередко его выполняют полым, и это пространство используют для организации высокочастотных каналов связи.

Защиту от возникающих при ударах молнии перенапряжений обеспечивают вентильные разрядники. В случае возникновения на проводах индуцированного грозового импульса, происходит пробой искрового промежутка, в результате которого разряд перетекает на опору, имеющую потенциал земли, не повреждая изоляции. Сопротивление опоры уменьшают, используя специальные заземляющие устройства.

Расположение проводов на опорах

2.4.27. На опорах допускается любое расположение изолированных и неизолированных проводов ВЛ независимо от района климатических условий. Нулевой провод ВЛ с неизолированными проводами, как правило, следует располагать ниже фазных проводов. Изолированные провода наружного освещения, прокладываемые на опорах ВЛИ, могут размещаться выше или ниже СИП, а также быть скрученными в жгут СИП. Неизолированные и изолированные провода наружного освещения, прокладываемые на опорах ВЛ, должны располагаться, как правило, над PEN (РЕ)-проводником ВЛ.

2.4.28. Устанавливаемые на опорах аппараты для подключения электроприемников должны размещаться на высоте не менее 1,6 м от поверхности земли.

Устанавливаемые на опорах защитные и секционирующие устройства должны размещаться ниже проводов ВЛ.

2.4.29. Расстояния между неизолированными проводами на опоре и в пролете по условиям их сближения в пролете при наибольшей стреле провеса до 1,2 м должны быть не менее:

при вертикальном расположении проводов и расположении проводов с горизонтальным смещением не более 20 см: 40 см в I, II и III районах по гололеду, 60 см в IV и особом районах по гололеду;

при других расположениях проводов во всех районах по гололеду при скорости ветра при гололеде: до 18 м/с — 40 см, более 18 м/с — 60 см.

При наибольшей стреле провеса более 1,2 м указанные расстояния должны быть увеличены пропорционально отношению наибольшей стрелы провеса к стреле провеса, равной 1,2 м.

2.4.30. Расстояние по вертикали между изолированными и неизолированными проводами ВЛ разных фаз на опоре при ответвлении от ВЛ и при пересечении разных ВЛ на общей опоре должно быть не менее 10 см.

Расстояния от проводов ВЛ до любых элементов опоры должно быть не менее 5 см.

2.4.31. При совместной подвеске на общих опорах ВЛИ и ВЛ до 1 кВ расстояние по вертикали между ними на опоре и в пролете при температуре окружающего воздуха плюс 15 °С без ветра должно быть не менее 0,4 м.

2.4.32. При совместной подвеске на общих опорах двух или более ВЛИ расстояние между жгутами СИП должно быть не менее 0,3 м.

2.4.33. При совместной подвеске на общих опорах проводов ВЛ до 1 кВ и проводов ВЛ до 20 кВ расстояние по вертикали между ближайшими проводами ВЛ разных напряжений на общей опоре, а также в середине пролета при температуре окружающего воздуха плюс 15 °С без ветра должно быть не менее:

1,0 м — при подвеске СИП с изолированным несущим и со всеми несущими проводами;

1,75 м — при подвеске СИП с неизолированным несущим проводом;

2,0 м — при подвеске неизолированных и изолированных проводов ВЛ до 1 кВ.

Характеристики изоляторов

Изделия, которые применяются для укрепления провода и кабеля на ВЛЭП, чтобы они не упали на землю, называются электрическими изоляторами. Они изготовляются из материалов, не проводящих ток: стекла, фарфора и полимеров. По конструкции изоляторы отличаются различным креплением кабеля. Поскольку они используются для изоляции, то выполняются в форме тарелок или ребристых стержней. Ребристая поверхность позволяет электрическому разряду распространяться под углом.

Фарфоровые изоляторы используются уже давно и в бытовых, и производственных помещениях. Чаще они бывают белого цвета. Изоляторы других цветов применяются в различных электроустановках. Они отлично выполняют свою основную функцию, но имеют большой вес и часто бьются. Для проверки их целостности электроустановку отключают, вытирают пыль, убирают другие загрязнения. Стеклянные в этом случае лучше тем, что сразу видны дефекты и напряжение можно не отключать.

Сегодня они, используемые в роли подвесных изоляторов, почти полностью вытеснили керамику в ВЛ. Изоляторы из полимеров чаще ставят в помещении. На улице используются в исключительных случаях, так как на солнце они со временем стареют и меняют свою структуру.

По типу устройства выделяют три вида изоляторов, применяемых в ВЛ:

• штыревые;
• подвесные;
• опорные и проходные.

Штыревые готовы для монтажа: у них есть канавки, в которые опускается провод, отверстия, крюки. Если штыревые больше применяют на ВЛ низкого напряжения, то подвесные – на высоковольтных воздушных трассах, которые бывают поддерживающие и натяжные. Последние в форме тарелок устанавливаются под углом и держат ВЛ на опоре. Они могут выдержать большой вес и потому их применяют в электроопорах, которые расположены далеко друг от друга.

Подвесные стержневые изоляторы устанавливаются на промежуточных опорах и выполняются в виде опорного стержня, на концах которого есть металлические скобы для крепления. Изоляторы ставятся в вертикальное положение, на них ложится провод. Натяжные изоляторы выдерживают больший вес, поэтому могут использоваться на опорах, расположенных дальше друг от друга.

Классификация воздушных линий

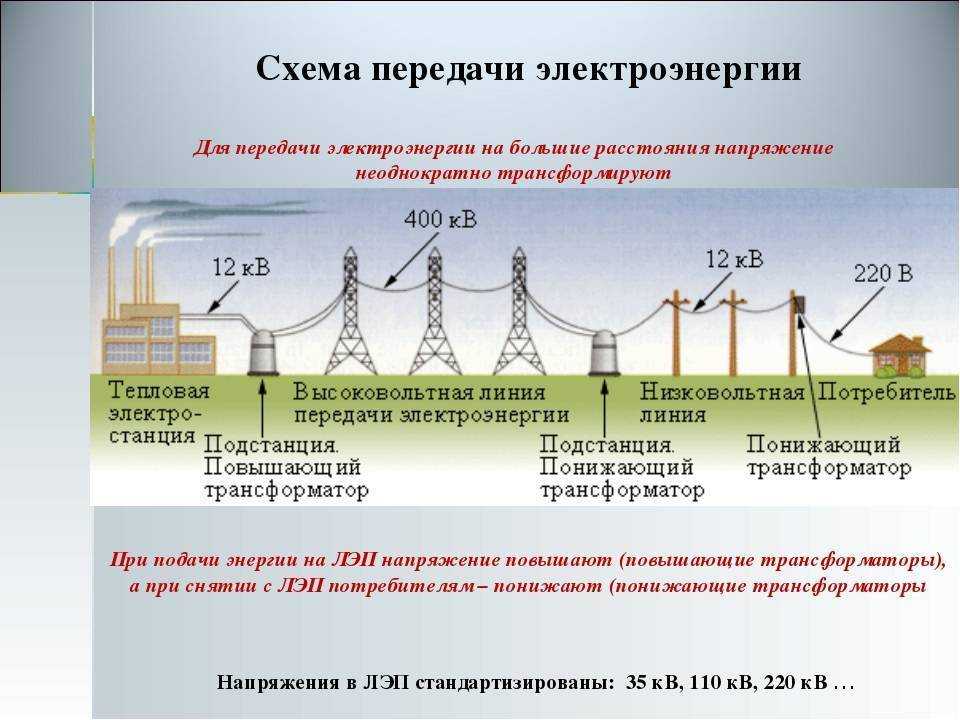

Все воздушные линии классифицируются по нескольким критериям. По виду тока они подразделяются на ВЛ переменного и постоянного. До сегодняшнего дня в энергетике России энергия передавалась на переменном токе. Это можно объяснить изменением его в постоянный ток при помощи трансформаторов и выпрямителей. Однако при большом расстоянии на ВЛ увеличивается ее индуктивное сопротивление, значит, происходит и снижение ее максимальной мощности. Схема:

Протекание по ней зарядного тока способствует нагреванию проводов, тем самым увеличивая потерю энергии и снижая пропускную способность линии. Поэтому в последнее время в электрике нашей страны начали все больше применять постоянный ток в решении многих задач на производстве, а также при передаче электроэнергии на расстоянии.

По назначению ВЛЭП подразделяются на:

• сверхдальние ( напряжение 500 киловольт);
• магистральные (напряжение 220 и 330 киловольт), которые передают энергию с крупнейших электростанций, а также используются для внутренней связи в энергосистемах;
• распределительные ( напряжение 35 и 110 киловольт), предназначенные для снабжения энергией потребителей.

По напряжению ВЛЭП делятся на высоковольтные и низковольтные. Одной из самых высоковольтных во всем мире является линия Экибастуз-Кокчетав с напряжением 1150 киловольт. Однако она еще на этапе строительства и пока не используется на полную мощность.

https://youtube.com/watch?v=QsCpenrYiGc

https://youtube.com/watch?v=8nOwVrg_A7Y

Сферы применения арт-бетона

Архитектурный бетон подходит для отделки фасадов и интерьеров, а также для создания интересных декоративных элементов.

Дорожки

Делают 2 способами:

1. Заливают раствор в обозначенных границах сплошным слоем. После, используя штампы, наносят рисунок.
2. Отдельно изготавливают плитки нужного размера и формы, а потом укладывают их.

Оформление дорожки начинается с разметки. Потом удаляют слой грунта примерно на 10 см и устанавливают опалубку с армирующей сеткой. Следующий этап — укладка щебня и заливка раствора. В конце остается только нанести рисунок.

Дорожка из архитектурного бетона

Заборы, скульптуры

Архитектурный бетон используется для изготовления отдельных частей для забора — столбов и плит. Поверхность чаще всего украшают штамповкой.

Для изготовления скульптур сначала собирают каркас из арматуры. После его обматывают сеткой и только потом сверху наносят раствор. С помощью арт-бетона можно вылепить даже самые маленькие детали. Последний этап изготовления — окрашивание в нужный цвет.

Скульптуры из архитектурного бетона

Фасады и интерьеры

Из арт-бетона делают красивейшие барельефы для украшения зданий снаружи. Также с его помощью имитируют отделку природным камнем. Из него отливают такие детали, как колонны, арки, статуи и другие элементы декора.

В случае с интерьерами в использовании архитектурного бетона фантазию можно не ограничивать. Он пригодится для таких целей:

• бесшовное покрытие стен, перегородок, колонн, перекрытий;
• облицовка под натуральный камень;
• заливка форм для изготовления лепных элементов и деталей для мебели;
• оформление арок и ниш, а также лестниц.

Если в раствор добавить влагостойкие присадки, можно будет выполнить отделку ванных комнат и других помещений с повышенным уровнем влажности.

Ванна из архитектурного бетона

Придомовая территория

Что можно сделать из архитектурного бетона для украшения двора? Вот некоторые варианты:

• клумбы, вазоны для цветов;
• фонтаны и мостики для небольших водоемов;
• фигурки любимых сказочных героев;
• оригинальные светильники;
• плитка для дорожек;
• бордюры;
• столики, скамейки и даже диваны.

Все эти изделия можно заказать в специальных мастерских или сделать самостоятельно. Материал долго остается пластичным, поэтому создать что-то интересное смогут даже новички в этом деле.

Провода для воздушных линий электропередач

Главное требование к проводам ВЛЭП — высокая механическая прочность. Делятся на два класса — неизолированные и изолированные. Могут быть выполнены в виде многопроволочных и однопроволочных проводников. Последние, состоящие из одной медной или стальной жилы, применяются только для строительства трасс низкого напряжения.

Многопроволочные провода для воздушных линий электропередач могут быть выполнены из стали, сплавов на основе алюминия или чистого металла, меди (последние, вследствие высокой стоимости, на протяженных трассах, практически не используются). Наиболее распространены проводники, изготовленные из алюминия (в обозначении присутствует буква «А») или сталеалюминиевых сплавов (марка АС или АСУ (усиленные)). Конструктивно представляют собой скрученные стальные проволоки, поверх которых навиты алюминиевые жилы. Стальные, для защиты от коррозии, оцинковывают.

Выбор сечения производят в соответствии с передаваемой мощностью допустимого падения напряжения, механических характеристик. Стандартные сечения проводов, производимых в России, — 6, 10, 16, 25, 35, 50, 70, 95, 120 и 240. Представление о минимальных сечениях проводов, применяемых для сооружения воздушных линий, можно получить из таблицы, приведенной ниже.

Минимальные сечения проводов ВЛЭП

Материал жилы	Линии свыше 1 кВ, мм2	Линии до 1 кВ, мм2	Ответвления к вводам (длина до 10 м/ свыше 10 м), мм2
Медь	25	2,5
Сталь	25	25	4/4
Алюминий	356	16	6 / 10

Ответвления выполняют чаще изолированными проводами (марки АПР, АВТ). Изделия имеют атмосферостойкое изоляционное покрытие и стальной несущий тросик. Соединения проводов в пролетах монтируют на участках, не подверженных механическим воздействиям. Сращивают их обжатием (с применением соответствующих приспособлений и материалов) либо свариванием (термитными шашками или специальным аппаратом).

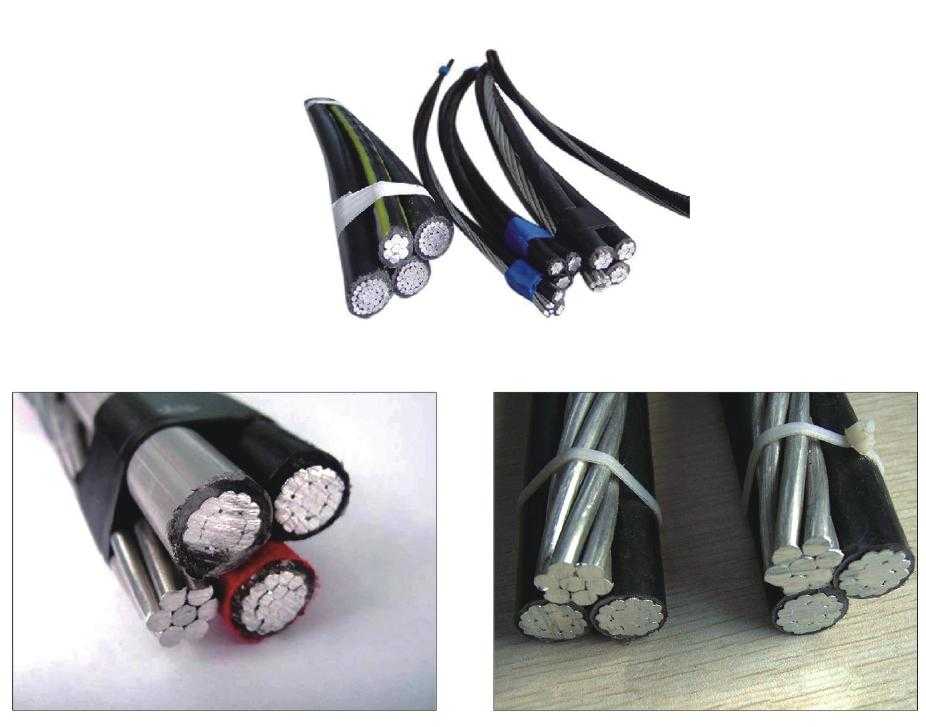

В последние годы при возведении воздушных линий все чаще используют самонесущие изолированные провода. Для ВЛЭП низкого напряжения промышленностью выпускаются марки СИП-1, -2 и -4, а для линий 10-35 кВ — СИП-3.

На трассах напряжением свыше 330 кВ, для предотвращения коронных разрядов, практикуется применение расщепленной фазы — один провод большого сечения заменяется несколькими меньшими, скрепленными между собой. С ростом номинального напряжения их число увеличивается от 2 до 8.

Нюансы в работе с архитектурным бетоном

Состав нужно готовить непосредственно перед началом процесса. Можно сделать его своими руками, добавив в основную массу красители и другие нужные вещества. Как вариант — купить готовую смесь в строительном магазине.

Дальше действовать нужно так:

1. Подготовить поверхность Она должна быть ровной, сухой и чистой. Рекомендуется убрать остатки прошлых отделочных материалов, плохо держащуюся штукатурку. Также нужно устранить трещины и сколы, заделав их обычной цементной смесью. Если есть пятна от жира, протереть их обезжиривающими составами. После пройтись по поверхности наждачкой и нанести два слоя грунтовки.
2. Нанести первый слой бетона, разровнять, используя шпатель. Как только он высохнет, нанести второй, на котором будет рисунок. При желании можно сделать небрежные мазки, углубления и т. д. Оставить сохнуть на сутки. Важные условия — температура 22 °C и влажность не более 70%. Если использовался не цветной бетон, окрасить его любым подходящим способом: напыление, штамповка, трафареты.
3. Если речь идет об изделиях, то сначала нужно подготовить формы. Бетон заливают в них и во избежание образования пустот тщательно уплотняют. Сохнуть он будет примерно 48 часов. Только по истечению указанного периода времени можно выполнять шлифовку, полировку, устранение неровностей. После идет формовка. Ее делают путем тиснения валиками и штампами, вибропрессования и простого прессования.

Выбирая пигмент для окрашивания архитектурного бетона, нужно принимать во внимание стилевую направленность и дизайнерскую задумку. Каждый стиль подразумевает использование «своих» цветов и оттенков:

• прованс — розовый, голубой, молочный, бежевый;
• экостиль — все оттенки зеленого, коричневый, оливковый;
• минимализм — черный, белый, серый;
• классика — серый, белый и коричневый;
• хай-тек — черный, белый, металлик;
• футуризм — салатовый, ярко-красный, цвет фуксии;
• кантри — песочный, коричневый, желтый.

Также каждому стилю соответствует своя фактура покрытия. Так, например, для прованса это натуральное дерево, а для хай-тека — металл и камень.

Пересечения, сближения, совместная подвеска ВЛ с линиями связи, проводного вещания и РК

2.4.71. Угол пересечения ВЛ с ЛС и ЛПВ* должен быть по возможности близок к 90°. Для стесненных условий угол пересечения не нормируется.

* Под ЛС следует понимать линии связи Министерства связи РФ и других ведомств, а также линии сигнализации Министерства путей сообщения.

Под ЛПВ следует понимать линии проводного вещания.

Воздушные линии связи по своему назначению разделяются на линии междугородной телефонной связи (МТС), линии сельской телефонной связи (СТС), линии городской телефонной связи (ГТС), линии проводного вещания (ЛПВ).

По значимости воздушные линии связи и проводного вещания подразделяются на классы:

линии МТС и СТС: магистральные линии МТС, соединяющие Москву с республиканскими, краевыми и областными центрами и последние между собой, и линии Министерства путей сообщения, проходящие вдоль железных дорог и по территории железнодорожных станций (класс I); внутризоновые линии МТС, соединяющие республиканские, краевые и областные центры с районными центрами и последние между собой, и соединительные линии СТС (класс II); абонентские линии СТС (класс III);

линии ГТС на классы не подразделяются;

линии проводного вещания: фидерные линии с номинальным напряжением выше 360 В (класс I);

фидерные линии с номинальным напряжением до 360 В и абонентские линии с напряжением 15 и 30 В (класс II).

2.4.72. Расстояние по вертикали от проводов ВЛ до проводов или подвесных кабелей ЛС и ЛПВ в пролете пересечения при наибольшей стреле провеса провода ВЛ должно быть:

от СИП и изолированных проводов — не менее 1 м;

от неизолированных проводов — не менее 1,25 м.

2.4.73. Расстояние по вертикали от проводов ВЛ до 1 кВ до проводов или подвесных кабелей ЛС или ЛПВ при пересечении на общей опоре должно быть:

между СИП и ЛС или ЛПВ — не менее 0,5 м;

между неизолированным проводом ВЛ и ЛПВ — не менее 1,5 м.

2.4.74. Место пересечения проводов ВЛ с проводами или подвесными кабелями ЛС и ЛПВ в пролете должно находиться по возможности ближе к опоре ВЛ, но не менее 2 м от нее.

2.4.75. Пересечение ВЛ с ЛС и ЛПВ может быть выполнено по одному из следующих вариантов:

1) проводами ВЛ и изолированными проводами ЛС и ЛПВ;

2) проводами ВЛ и подземным или подвесным кабелем ЛС и ЛПВ;

3) проводами ВЛ и неизолированными проводами ЛС и ЛПВ;

4) подземной кабельной вставкой в ВЛ с изолированными и неизолированными проводами ЛС и ЛПВ.

2.4.76. При пересечении проводов ВЛ с изолированными проводами ЛС и ЛПВ должны соблюдаться следующие требования:

1) пересечение ВЛИ с ЛС и ЛПВ может выполняться в пролете и на опоре;

2) пересечение неизолированных проводов ВЛ с проводами ЛС, а также с проводами ЛПВ напряжением выше 360 В должно выполняться только в пролете. Пересечение неизолированных проводов ВЛ с проводами ЛПВ напряжением до 360 В может выполняться как в пролете, так и на общей опоре;

3) опоры ВЛ, ограничивающие пролет пересечения с ЛС магистральных и внутризоновых сетей связи и соединительными линиями СТС, а также ЛПВ напряжением выше 360 В, должны быть анкерного типа. При пересечении всех остальных ЛС и ЛПВ допускаются опоры ВЛ промежуточного типа, усиленные дополнительной приставкой или подкосом;

4) провода ВЛ должны располагаться над проводами ЛС и ЛПВ. На опорах, ограничивающих пролет пересечения, неизолированные и изолированные провода ВЛ должны иметь двойное крепление, СИП закрепляется анкерными зажимами. Провода ЛС и ЛПВ на опорах, ограничивающих пролет пересечения, должны иметь двойное крепление. В городах и поселках городского типа вновь строящиеся ЛС и ЛПВ допускается располагать над проводами ВЛ напряжением до 1 кВ.

2.4.77. При пересечении проводов ВЛ с подземным или подвесным кабелем ЛС и ЛПВ должны выполняться следующие требования:

1) расстояние от подземной части металлической или железобетонной опоры и заземлителя деревянной опоры до подземного кабеля ЛС и ЛПВ в населенной местности должно быть, как правило, не менее 3 м. В стесненных условиях допускается уменьшение этих расстояний до 1 м (при условии допустимости мешающих влияний на ЛС и ЛПВ); при этом кабель должен быть проложен в стальной трубе или покрыт швеллером или угловой сталью по длине в обе стороны от опоры не менее 3 м;

Технические характеристики воздушных линий электропередач

При проектировании и установке воздушных линий учитываются следующие характеристики:

• длина проводов между соседними стойками;
• расстояние удаления фазных проводников друг от друга и от земли;
• длина изоляторов, которая будет соответствовать номинальному напряжению;
• полная высота опор.

С повышением номинальной мощности все параметры увеличиваются. Чтобы воздушные линии работали стабильно во время грозы или других погодных явлений, над фазными проводами проводят стальной или алюминиевый молниеотвод в виде троса, который заземлен на опорах. Также защиту от перенапряжения обеспечивают вентильные разрядники, помогающие сети перераспределять грозовой импульс на опору, не повреждая изоляции. Опоры, в свою очередь, уменьшают сопротивление за счет заземляющего устройства.
