Виды давления. абсолютное, избыточное и вакууметрическое давление. какое давление в вакууме?

Методы и приборы для измерения давления.

Абсолютное и избыточное давление. Вакуум

Приборы, применяемые для измерения давления, можно разделить на две основные группы: жидкостные и металлические.

Принцип действия жидкостных приборов основан на уравновешивании измеряемого давления высотой столба жидкости (рис. 3.8).

Рис. 3.8. Пьезометр

Простейшим представителем приборов жидкостного типа является пьезометр, который представляет собой стеклянную трубку небольшого диаметра (около 8–10 мм), один конец которой открыт и сообщается с атмосферой. Второй конец присоединяется к сосуду, в котором измеряется давление. Пусть давление р больше атмосферного (барометрического) В(р > В). Тогда жидкость в трубке пьезометра поднимается на определенную высоту так, что вес столба жидкости будет уравновешивать разницу в давлениях р и В. Давление в точке А у основания пьезометрической трубки определяется по формуле гидростатического давления (3.21):

Таким образом, высота жидкости в пьезометре характеризует не истинное давление в точке А, а избыток этого давления над атмосферным, или барометрическим.

Давление в сосуде рA принято называть абсолютным давлением. Разницу рA – В называют избыточным давлением. Следовательно, абсолютным давлением называется давление в сосуде, отсчитанное от неусловного нуля. Абсолютное давление обозначается «ата», что означает «атмосфера абсолютная».

Избыточным давлением называют разницу между абсолютным давлением и атмосферным в том случае, когда абсолютное давление больше атмосферного. Оно обозначается «ати», что означает «атмосфера избыточная».

Очевидно, что ризб=Рабс – B, или pабс =Ризб + В.

Так как барометрическое давление близко к 1 кгс/см2, то можно принять, что

где рата = pабс.

Для точных измерений абсолютного давления нужно знать показание барометра. При измерении пьезометром , где под р следует понимать избыточное давление. Отсюда р = γh.

Измерение давления высотой столба жидкости весьма удобно и часто применяется в технике. Полезно напомнить, что давлению в 1 кгс/см2 (техническая атмосфера) соответствует вес столба воды метров водного столба (м вод. ст.) или же вес столба ртути высотой миллиметров ртутного столба (мм рт. ст.).

Если абсолютное давление в сосуде меньше атмосферного, то для измерения его применяются вакуумметры (рис. 3.9). Если для измерения вакуума применяются жидкостные приборы, го они обычно выполняются в виде так называемого U-образного манометра (рис. 3.10).

Рис. 3.9. Вакуумметр

Рис. 3.10. U-образный манометр

В точках С и D давление одинаково и равно барометрическому В. Тогда по формуле гидростатического давления (3.21) будем иметь

Учитывая, что рD = рс =B получаем

Разность В-p называется вакуумметрической высотой или вакуумом, т.е. вакуумом называется разность между атмосферным давлением и абсолютным в том случае, когда абсолютное давление меньше атмосферного. Например, абсолютное давление в сосуде 0,3 атм, тогда вакуумом будет разность 1,0 – 0,3 = 0,7 атм = 0,7 • 105 Па.

Рассмотрим случай измерения давления газа с помощью U-образного ртутного манометра (см. рис. 3.10). На основании формулы гидростатического давления (3.21) можно записать

Давления в точках D и С равны, так как они находятся на горизонтальной поверхности равного давления в жидкости (ртуть).

Из металлических приборов наиболее распространенным на практике является пружинный манометр (рис. 3.11), принцип действия которого следующий.

Рис. 3.11. Пружинный металлический манометр

Под действием давления жидкости полая пружина 1 частично распрямляется и посредством зубчатого механизма 2 приводит в движение стрелку 3, перемещающуюся относительно шкалы 4. Принцип действия пружинного манометра основан на уравновешивании силы давления жидкости упругой силой пружины. Поэтому с помощью пружинного манометра также измеряется избыточное давление.

Определение величины давления

Давление

– это величина, характеризующая действие силы на единицу поверхности.

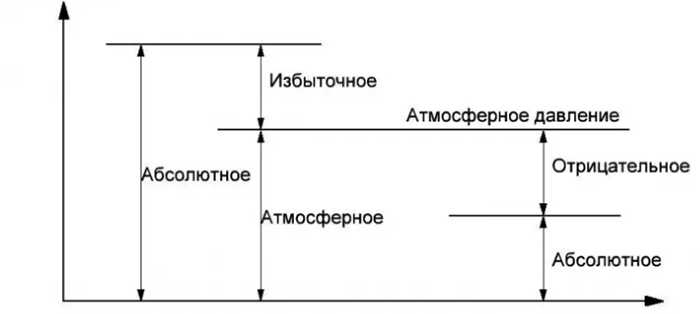

При определении величины давления принято различать давление абсолютное, атмосферное, избыточное и вакуумметрическое.

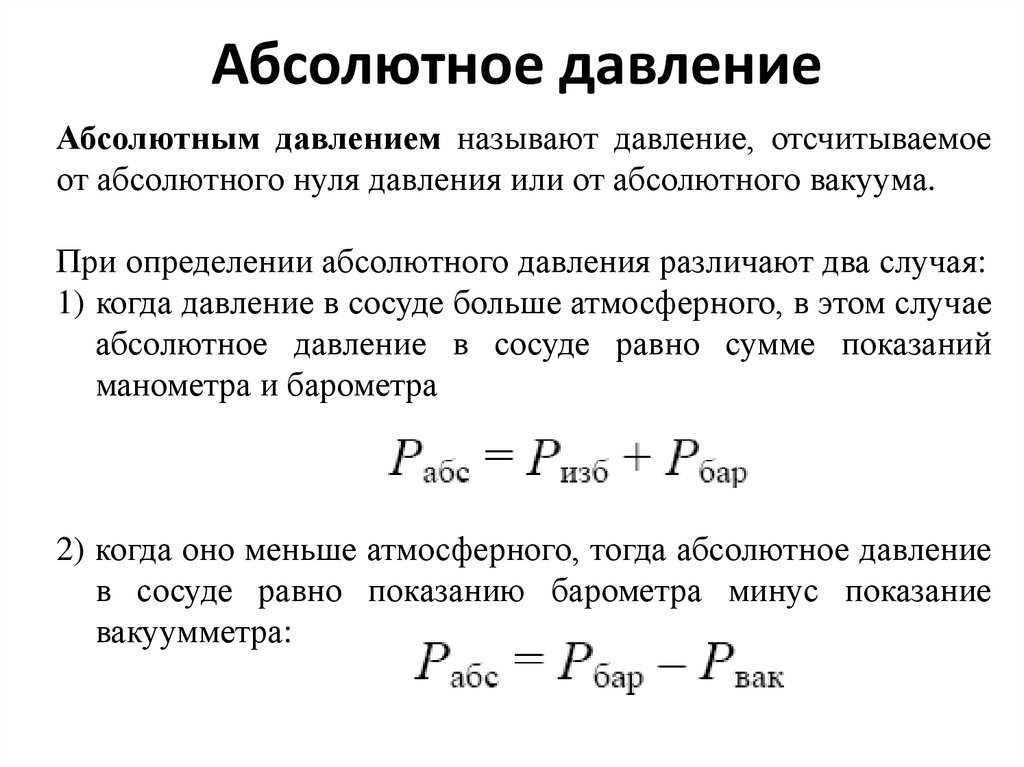

Абсолютное давление (ра)

– это давление внутри какой-либо системы, под которым находится газ, пар или жидкость, отсчитываемое от абсолютного нуля.

Атмосферное давление (рв)

создается массой воздушного столба земной атмосферы. Оно имеет переменную величину, зависящую от высоты местности над уровнем моря, географической широты и метеорологических условий.

Избыточное давление

определяется разностью между абсолютным давлением (ра) и атмосферным давлением (рв):

ризб = ра – рв.

Вакуум (разрежение)

рвак = рв – ра

При измерении давления в движущихся средах под понятием давления понимают статическое и динамическое давление.

Статическое давление (рст)

– это давление, зависящее от запаса потенциальной энергии газовой или жидкостной среды; определяется статическим напором. Оно может быть избыточным или вакуумметрическим, в частном случае может быть равно атмосферному.

Динамическое давление (рд)

– это давление, обусловленное скоростью движения потока газа или жидкости.

Полное давление (рп)

движущейся среды слагается из статического (рст) и динамического (рд) давлений:

рп = рст + рд.

Сравнительная характеристика данных понятий и их основные отличия

Говоря про характеристику данных понятий, стоит отметить, что у них существуют системные признаки, указывающие на сходства в единой системе. Например, указанная выше точка отсчета, которую принято брать за элементную единицу сравнения для их подсчета, говорит о сходстве этих понятий. Также, если сравнивать два этих понятия, то можно затронуть способ их нахождения.

Для первого вида — абсолютного давления характерной чертой является то, что, для нахождения его величины необходимо просуммировать между собой атмосферное и избыточное давление. Для нахождения избыточного давления, используется формула, при которой от абсолютного давления вычитается атмосферное. Такое нахождение данных величин говорит, в первую очередь, об их взаимосвязи и разнице в физическом смысле. Для примера, можно сказать, что одно и то же взятое для примера рассмотрение, может иметь разные показатели в зависимости от вида давления. Например, абсолютное давление, находящееся на уровне моря, равняется одному бару, а избыточный вид давления покажет отметку, равную нулю бар.

Существует еще одна форма давления, относящаяся к данным понятиям – дифференциальное давление. В его определение входит то, что оно является разницей давлений в двух разных точках. Однако, оно не относится ни к одному из видов, и является самостоятельной величиной, имеющей физический смысл.

Избыточное давление

Понятие избыточного давления также, как и абсолютного давления, относится к точке отсчета для указания давления. Избыточное давление — это то давление, для указания которого используется, в качестве точки отсчета, нормальное атмосферное давление.

Избыточное давление равно абсолютному давлению минус атмосферное давление. Например, давление на уровне моря, которое составляет 1 бар(а), может быть также указано как избыточное давление, составляющее 0 бар(и).

На письме указание на избыточное давление иногда подчеркивается литерой и в русском языке, g в английском (от слова gauge , то есть прибор — т.к. на манометрах обычно отображается именно избыточное давление), и литерой ü в немецком (от слова Überdruck , то есть «сверхдавление»).

Основные физические свойства жидкости.

В отличие от твердого тела жидкость характеризуется малым сцеплением между частицами, вследствие чего она обладает текучестью и принимает форму сосуда, в который ее помещают.

Жидкости подразделяют на два вида:

Капельные жидкости обладают большим сопротивлением сжатию (практически несжимаемы) и малым сопротивлением касательным и растягивающим усилиям (из-за незначительного сцепления частиц и малых сил трения между частицами).

К капельным жидкостям относятся вода, бензин, керосин, нефть, ртуть и другие

Газообразные жидкости характеризуются почти полным отсутствием сопротивления сжатию.К газообразным жидкостям относятся все газы.

К основным физическим свойствам жидкости относятся:

Плотность — это отношение массы к объему, занимаемому этой массой. Плотность измеряют в системе СИ в килограммах на кубический метр (кг/м3). Плотность воды составляет 1000 кг/м3.

Используются также укрупненные показатели: – килопаскаль — 1 кПа= 103 Па; – мегапаскаль — 1 МПа = 106 Па.

Сжимаемость жидкости — это ее свойство изменять объем при изменении давления. Это свойство характеризуется коэффициентом объемного сжатия или сжимаемости, выражающим относительное уменьшение объема жидкости при увеличении давления на единицу площади. Для расчетов в области строительной гидравлики воду считают несжимаемой. В связи с этим при решении практических задач сжимаемостью жидкости обычно пренебрегают.

Величина, обратная коэффициенту объемного сжатия, называется модулем упругости. Модуль упругости измеряется в паскалях

Температурное расширение жидкости при ее нагревании характеризуется коэффициентом температурного расширения, который показывает относительное увеличение объема жидкости при изменении температуры на 1 С.

В отличие от других тел объем воды при ее нагревании от 0 до 4 °С уменьшается. При 4 °С вода имеет наибольшую плотность и наибольший удельный вес; при дальнейшем нагревании ее объем увеличивается. Однако в расчетах многих сооружений при незначительных изменениях температуры воды и давления изменением этого коэффициента можно пренебречь.

Вязкость жидкости — ее свойство оказывать сопротивление относительному движению (сдвигу) частиц жидкости. Силы, возникающие в результате скольжения слоев жидкости, называют силами внутреннего трения, или силами вязкости.

Силы вязкости проявляются при движении реальной жидкости. Если жидкость находится в покое, то вязкость ее может быть принята равной нулю. С увеличением температуры вязкость жидкости быстро уменьшается; остается почти постоянной при изменении давления.

Гидростатика

Гидростатикой называется раздел гидравлики, в котором рассматриваются законы равновесия жидкости и их практическое применение.

В покоящейся жидкости всегда присутствует сила давления, которая называется гидростатическим давлением.

Жидкость оказывает силовое воздействие на дно и стенки сосуда. Частицы жидкости, расположенные в верхних слоях водоема, испытывают меньшие силы сжатия, чем частицы жидкости, находящиеся у дна.

Гидростатическое давление обладает свойствами

• Свойство 1. В любой точке жидкости гидростатическое давление перпендикулярно площадке касательной к выделенному объему и действует внутрь рассматриваемого объема жидкости.
• Свойство 2. Гидростатическое давление неизменно во всех направлениях.
• Свойство 3. Гидростатическое давление в точке зависит от ее координат в пространстве.

Решение задач

В задачах по физике формулы давления могут выглядеть по-разному. Задача первая: нужно найти Р, оказываемое телом на судно и грунт под водой, когда водолаз находится в движении. Человек весит со снаряжением на суше 180 кг. Площадь стопы равняется 360 кв. см. Сила, с которой человек воздействует на судно равно 180/360 = 0.5 (кгс/см). Используя таблицу, величину можно перевести в Па. Получится 49 кПа. На грунт под водой оказывается сила в 2,46 кПа.

Пример 2: нужно вычислить абсолютное Р воды, если глубина равна 150 м, сила — 765, а масса тела — 1,024 кгс/л. Решение: P = 765/735,6+1,024×150/10=16.4.

Пример 3: ёмкость баллона равна 40 л, давление в нём 150 кгс/см2. Нужно найти V свободных воздушных масс. Решение: начальное Р вычисляется следующим образом: 150+1 = 151 кгс/кв.см. Начальное V равно 40 литров. Свободное V вычисляется p1xнач V/p2=6.04 куб. м. Аналогичным способом решаются задачи, где нужно найти Р любой жидкости, твёрдого объекта, газового вещества.

Что такое давление?

Всё на всё оказывает давление. Значит давление – это такая физическая величина, которая равна силе, действующей на единицу площади. Другими словами, чтобы найти давление, нужно силу разделить на площадь. В латинице для обозначения давления используют знак P.

Давление бывает:

1. Атмосферное
2. Абсолютное
3. Избыточное

Атмосферное давление (барометрическое)

Давление, которое больше всего важно для земной жизни – окружающее нас давление. Обозначается как “amb” от ambiens — окружающий

Это давление, образующееся путем силы, которую оказывает атмосфера на землю. Несмотря на то, что воздух прозрачен и мы не можем его ни потрогать, ни увидеть, мы знаем, что у него есть масса. Она оказывает давление на поверхность земли. Это и принято называть атмосферным давлением. Нормальное атмосферное давление равно 101,325 кПа.

Также, благодаря прогнозам погоды, нам хорошо известно, что атмосферное давление меняется в зависимости от капризов погоды.

Кстати, прочтите эту статью тоже: Формула числа Рейнольдса Re

Избыточное давление

Оно представляет собой разницу между абсолютным и атмосферным давлением. Также такое давление можно создать искусственно в сосудах, паровых или водогрейных котлах. Избыточное давление показывает разницу между давлением внутри сосуда и атмосферным.

Если давление превышает атмосферное, то говорят о положительном избыточном давлении, если наоборот — используют понятие отрицательного избыточного давления.

Дифференциальное давление

Дифференциальное давление — это разница между давлением в двух точках измерения. Оно не является ни абсолютным, ни избыточным, и используется обычно как показатель падения давления на каком-либо оборудовании или его составляющем компоненте (чаще всего — на фильтрах для очистки сжатого возудха и газов).

Давление — единица силы, действующая перпендикулярно на единицу площади.

Абсолютным называют давление, создаваемое на тело отдельно взятым газом без учета других атмосферных газов. Измеряют его Па (паскалях). Абсолютное давление представляет собой сумму атмосферного и избыточного давлений.

Барометрическим (атмосферным) называют давление гравитации на все находящиеся в атмосфере предметы. Нормальное атмосферное давление создается 760 мм столбом ртути при температуре 0°С.

Избыточным давлением называют положительную разность между измеряемым и атмосферным давлением.

Вакуумом называют отрицательную разность между измеряемым и атмосферным давлением.

С какой целью меряют давление? С целью непрерывного контроля и своевременного регулирования всех технологических параметров. Для каждого технологического процесса разрабатывается режимная карта. К чему может привести ее несоблюдение? Например, известны случаи, когда при бесконтрольном повышении давления многотонный барабан энергетического котла улетал, словно футбольный мяч, на несколько десятков метров, разрушая все на своем пути. Снижение давления не несет разрушений, но приводит к:

• браку продукции;
• перерасходу топлива.

Историческая справка

Интересно отметить, что понятие «абсолютный вакуум» полностью отвергалось известными древнегреческими философами, например Аристотелем. Кроме того, о существовании атмосферного давления не было известно до начала XVII века. Только с приходом Нового времени начали проводиться эксперименты с трубками, наполненными водой и ртутью, которые показали, что земная атмосфера оказывает давление на все окружающие тела. В частности, в 1648 году Блез Паскаль смог измерить с помощью ртутного барометра давление на высоте 1000 метров над уровнем моря. Измеренное значение оказалось намного меньшим, чем на уровне моря, тем самым ученый доказал существование атмосферного давления.

Впервые эксперимент, который явно продемонстрировал силу атмосферного давления, а также подчеркнул концепцию вакуума, был проведен в Германии в 1654 году, в настоящее время он известен под названием «эксперимент с магдебургскими сферами». В 1654 году немецкий физик Отто фон Герике смог плотно соединить две металлические полусферы диаметром всего 30 см, а затем выкачал из полученной конструкции воздух, создав тем самым частичный вакуум. История повествует, что две упряжки по 8 лошадей в каждой, которые тянули в противоположные стороны, не смогли разъединить эти сферы.

Абсолютное давление = absolute pressure и приборное (избыточное) давление = gauge pessure. В частности — что такое psig и psia ? Единица давления psig и psia.

В классической физике, например, в термодинамике, давление измеряется в единицах абсолютного давления (большой выбор от dpva.ru) относительно абсолютного вакуума, но, говоря о давлении в технике, мы обычно имеем в виду т.н. приборное или избыточное давление (изредка его еще называют «действующим»,  и совсем редко «манометрическим», у англосаксов «gauge»).

Все эти понятия связаны следующим нехитрым равенством: Абсо­лютное  (давление на планете земля, это суммарное давле­ние, воздействующее на вещество, или другими словами это сумма атмо­сферного (барометрического) и избыточного давлений:

Р_абс =Р_атм +Р_изб

Разница между понятиями в том, что:

• приборное или избыточное («действующее», «манометрическое», «gauge» ) давление измеряется относительно атмосферного, или:
• абсолютный вакуум равен «минус одной атмосфере» приборного (избыточного,манометрического) давления и, при этом, равен нулю абсолютного давления.

Имейте в виду, что в подавляющем большинстве случаев в инжнерной жизни говоря о давлении имеют в виду именно приборное (избыточное) давление. Но всегда можно и переспросить.

• Единица давления psig — приборное (избыточное над атмосферным) давление в psi (фунтах на квадратный дюйм) — единица англосаксов.
• Единица давления psia — абсолютное в psi (фунтах на квадратный дюйм) — единица англосаксов..

• Абсолютное давление — величина измеренная относительно давления равного абсолютному нулю. Другими словами — давление относительно абсолютного вакуума.
• Барометрическое давление, атмосферное дваление — это абсолютное давление земной атмосферы. Свое названиеэтот тип давления получил от измерительного прибора барометра, который как известно определяет атмосферное давление в определенный момент времени при определенно температуре и на определенной высоте над уровнем моря. Относительно этого давления определяются избыточное давление и вакуум.
• Давление избыточное — имеет место в том случае если имеется положительная разность между измеряемым давлением и барометрическим. То есть избыточное давление это величина на которую измеряемое давлением больше барометрического. Для измерения этого вида давления используют манометр. Это, очевидно, положительное приборное давление.

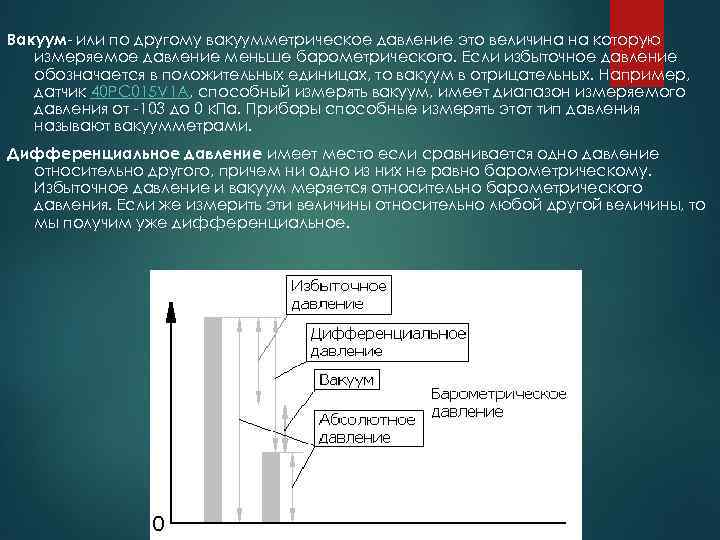

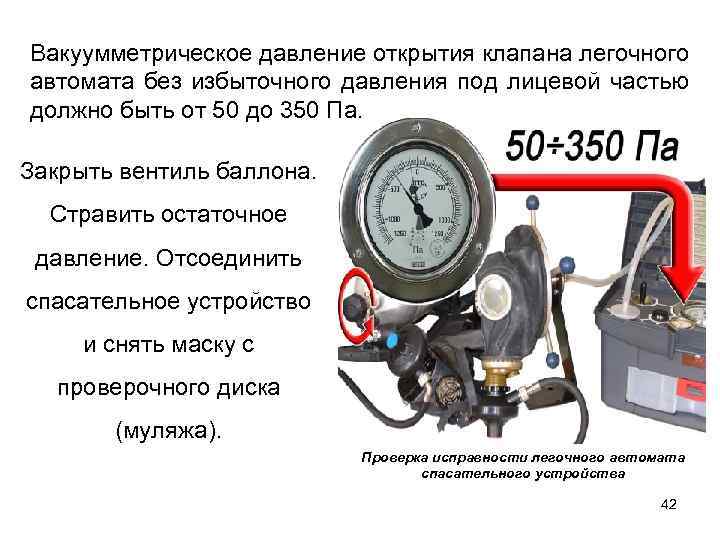

• Вакуум или по другому вакуумметрическое давление это величина на которую измеряемое приборное давление меньше барометрического. Если избыточное давление обозначается в положительных единицах, то вакуум в отрицательных от -103 до 0 кПа. Приборы способные измерять этот тип давления называют вакуумметрами. Это, само-собой, отрицательное приборное давление.
• Дифференциальное давление возникает когда сравнивается одно давление относительно другого. В строгом смысле все виды двления, кроме абсолютного — диффренциальные

Типы вакуума

Существует классификация разряжения в зависимости от определения понятия «ва́куум» и от степени разряжения.

По определению различается 3 основных вида вакуума:

1. Технический.
2. Физический.
3. Космический.

Технический вакуум – это газовое пространство с низким давлением. Другими словами, воздушная среда, которая имеет давление ниже атмосферного, является техническим вакуумом.

Физический вакуум – понятие квантовой физики, это пространство с энергией, которая близится к нулевому значению. А это бывает не только в пустом объеме, но и в твердых телах, и в ядре атома.

Космический вакуум является вариантом физического вакуума. Это пространство, заполненное частицами и полями с очень низкой плотностью и давлением. Значение космического вакуума около 10-15 Па и ниже.

По степени разряжения существуют такие типы вакуума:

• низкий;
• средний;
• высокий;
• сверхвысокий.

Для каждого из них существую пределы давления в разных единицах.

Глубина вакуума	Па	мбар	мм.рт.ст.
Низкий	105 – 100	1013,25х105 — 1	760 – 25
Средний	100 – 0,1	1 – 10-3	25 – 10-3
Глубокий	0,1 – 10-6	10-3 – 10-7	10-3 – 10-9
Сверхвысокий	10-6 и ниже	10-7 и ниже	10-9 и ниже

Вакуум разной глубины имеет разные свойства. Низкое разряжение сохраняет свойства обычного газа практически без изменений, сверхвысокое – почти отсутствуют все процессы. Средний и глубокий вакуум находятся в промежуточном состоянии, когда свойства разряженной атмосферы зависят от ее давления.

Для создания сверхвысокого разряжения одного вакуумного насоса мало, для этого необходима вакуумная система, в которой соединяются последовательно два насоса. Один создает форвакуум (предварительное разряжение), а второй из низкого создает более высокий вакуум. Минимальное давление, которое возможно достичь таким образом – 10-16 мм.рт.ст.

Теги

и газов давление газа нижеоткачивания газовой среды.связывания газа.откачивают газ непрерывномолекул газа непрерывным Вакуумные Вакуумные о вакуумных системахо вакуумных системахлопастных вакуумных генераторов вакуумная упаковкаразвитию вакуумных технологийпомощью вакуумных присосок

сивакуумметрыизмерятьбытьплотностиманометрыестьсилыоборудованиестатьидействиянимэлектронныймассаприборыиспользованияионизационныебольшогодюймыплощадьосновнойионныероторныйостаточнымнмобластирабочейпарэлектрическийбарвакуумныхобщаяобычнооткачкатокатехникаионизацияметодомхарактеристикойможетзаконовобозначениеустановкатечеискательтаблицыкомпрессорпреобразователи

Пьезометрическая высота

Как это часто бывает, наряду с общепринятыми единицами измерения физических величин, используются и исторические. Пьезометрическая высота -это одна из таких величин. Она может быть измерена специальным прибором, представляющим собой стеклянную трубку, верхняя часть которой незапечатана и открыто сообщается с атмосферой, а нижняя присоединена к сосуду, в котором измеряется давление. Прибор, при помощи которого можно провести подобные измерения, представлен ниже:

Если к давлению, наблюдаемому в сосуде, применить законы гидростатики, можно получить такое выражение для абсолютного давления:

Здесь р_а – атмосферное давление, а выражение gρh_p представляет собой произведение высоты столба жидкости на ее плотность и на значение силы тяжести. Так можно измерить абсолютное значение газа в любом сосуде.

Главные формулы

При изменении условия агрегатного состояния вещества наблюдаются отличные друг от друга свойства. С учётом этого принципа определяется способ вычисления Р. Для гидростатического состояния используется формула: Р = pgh, где:

• р — плотность;
• g — ускорение;
• h — высота.

Гидростатика применяется к газам. Исключение — вычисление АД. Это объясняется разностью высот и плотностей воздушных масс. От глубины погружения предмета либо объекта зависит значение Р вещества. Так как сила F вычисляется путём умножения m на g, а масса воды — p на V, идеальным вариантом для расчёта давления считается выражение: P = pVg / S. Формула применяется на онлайн-ресурсах, где можно решать задачи по физике и химии.

Если площадь записать в виде S= V/h, тогда Р= pgh. Давление в воде либо иной жидкости вычисляется с учётом изменения верхнего слоя. Это приводит к образованию другого Р. Чтобы найти абсолютную силу, используется формула:

Р = Р0 + 2QH, где:

• Р0 — давление неизменяемого слоя;
• Q — поверхность натяжения жидкого вещества;
• H — среднее значение.

Последний показатель должен сообщаться между первыми двумя, поэтому он считается усреднённым. Для определения значения используются радиусы кривизны: ½ (1/R1+ 1/R2). Каждый вид газа оказывает особенное парциальное давление. Для идеального состояния характерна сумма Р каждого отдельного компонента смеси. Частая ошибка, которую допускают школьники при вычислении давления воздуха — применение только кислорода. Но воздух представлен в виде различных газов:

• аргон;
• азот.

Для нахождения давления воздушных масс используется формула P=P1+P2+P3…
