Компоненты компьютера
Процессор является основным вычислительным компонентом. Главным его параметром является тактовая частота, то есть число выполняемых операций за одну секунду. Для сегодняшних компьютерных процессоров она измеряется в гигагерцах (ГГц). Важным параметром является также производительность процессора, которая зависит от нескольких характеристик, таких как тактовая частота, разрядность и архитектурное построение процессора. Производительность можно определить при тестировании компьютера по быстроте выполнения некоторых операций.
Оперативная память является составной частью электронной памяти. Существуют несколько типов электронной памяти, которые используется почти в любой вычислительной системе:
- Оперативная или основная память (Main Memory). Этот тип памяти применяется для информационных обменов процессора с внешней памятью (например, ПЗУ) и устройствами ввода-вывода. Данный вид памяти обозначается как RAM ((Random Access Memory, что в переводе означает память с возможностью произвольной выборки). В России эту память принято называть ОЗУ (оперативное запоминающее устройство).
- Память КЭШ (Cache Memory) или сверхоперативная память (СОЗУ). Она выступает как буфер обмена между центральным процессором и оперативной памятью. КЭШ-память сохраняет скопированные массивы данных тех адресов оперативной памяти, с которыми происходил последний обмен, и есть вероятность, что следующий обмен данными с этой же областью адресов будет выполнен более быстро.
- Полупостоянная память. Этот тип памяти применяется для запоминания информационных данных о структуре вычислительной системы, и, кроме того, сохранения времени и даты системы. Для гарантированного сохранения информации применяется питание от аккумулятора.
Замечание 1
Системный блок является основной частью компьютера к которой подсоединяются все другие модули и устройства (периферийные или внешние устройства). В состав системного блока входят все главные электронные элементы компьютера.

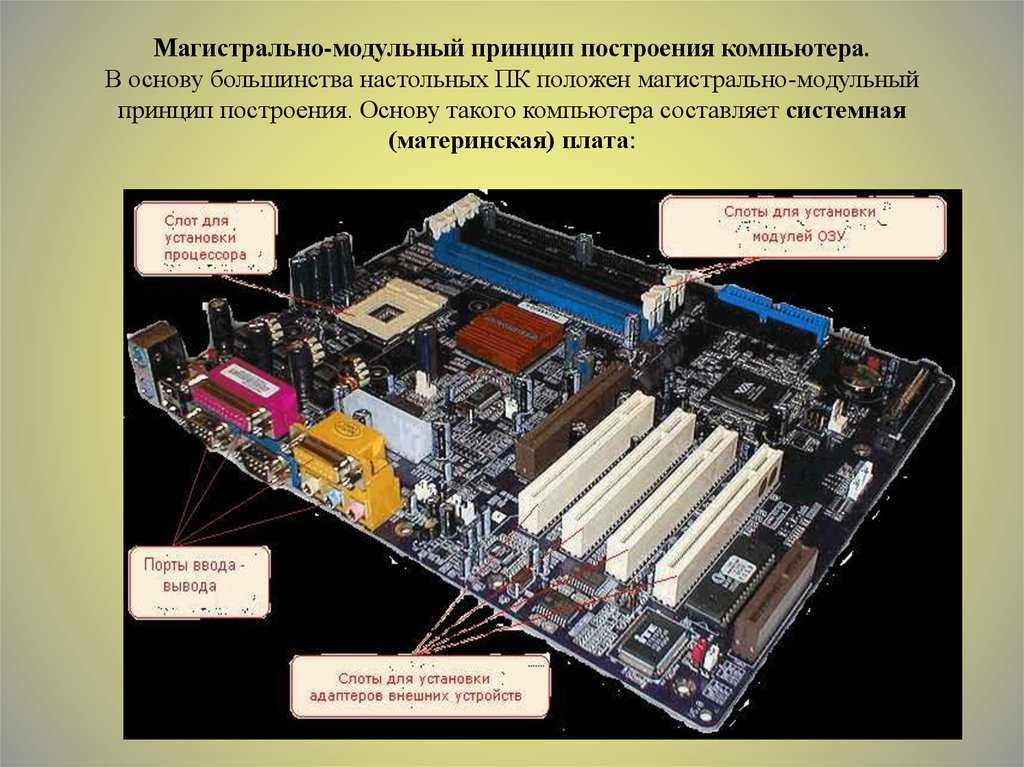

Персональный компьютер выполняется на базе сверхбольших интегральных микросхем, и практически все они располагаются в системном блоке на отдельных платах. Главной платой системного блока можно считать системную или материнскую плату. На ней расположены центральный процессор, сопроцессор, оперативная память и ряд разъёмов для установки контроллеров внешних устройств или соединения с ними. То есть она представляет собой комплект разных модулей, которые обеспечивают функционирование компьютера.
Блок питания обеспечивает преобразование переменного напряжения электрической сети в несколько постоянных напряжений разной величины и полярности, которые необходимы для работы материнской платы и остальных устройств внутри системного блока. Для охлаждения компонентов системного блока и исключения перегрева, используется регулируемый вентилятор.
Системная шина или магистраль, находящаяся в системном блоке, представляет собой набор электрических соединений для связи процессора с памятью и внешними устройствами.
Клавиатура компьютера предназначается для ввода информационных данных в память компьютера посредством нажатия пользователем нужных клавиш. Обычная клавиатура, как правило, состоит из ста клавиш.
Мышь манипуляторного типа представляет собой устройство, позволяющее синхронизировать движение корпуса мыши по плоскости (коврику) с движением указателя на экране дисплея. Ввод данных выполняется расположением курсора в нужной экранной позиции и нажатием одной из клавиш на корпусе мыши.
Под монитором понимается устройство, которое обеспечивает диалог пользователя с компьютером посредством отображения на экране дисплея информационных данных в виде символов или графики. Графический режим дисплея представляет собой набор точек (пикселей), которые получаются при разбиении экранной поверхности на строки и столбцы. Число экранных пикселей принято называть разрешением дисплея в текущем режиме работы.
Магистрально-модульный принцип

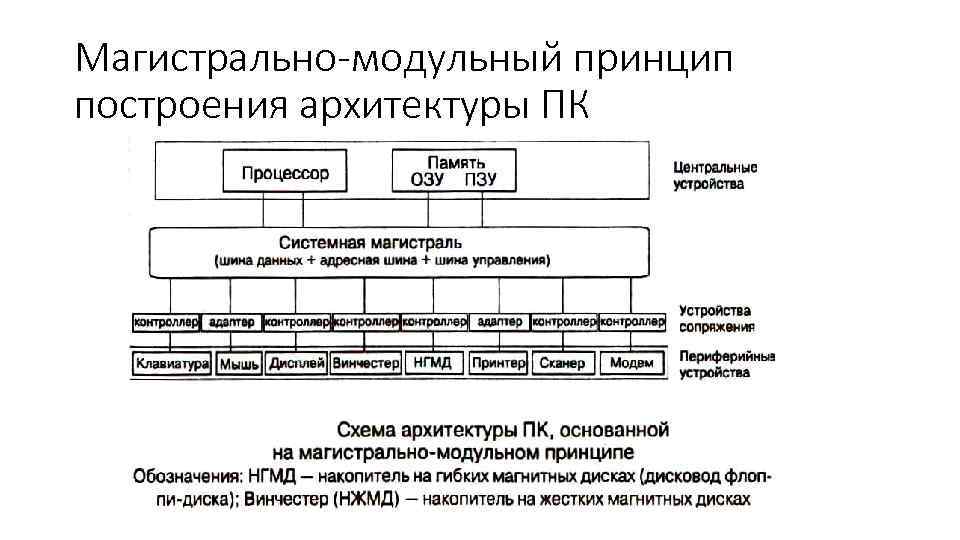

В основу архитектуры современных персональных компьютеров положен магистрально-модульный принцип. Этот принцип предусматривает построение компьютера из функциональных блоков, взаимодействующих посредством общего канала (каналов) — шины. В сочетании с открытой (общеизвестной) архитектурой это позволяет потребителю собирать машину нужной конфигурации.

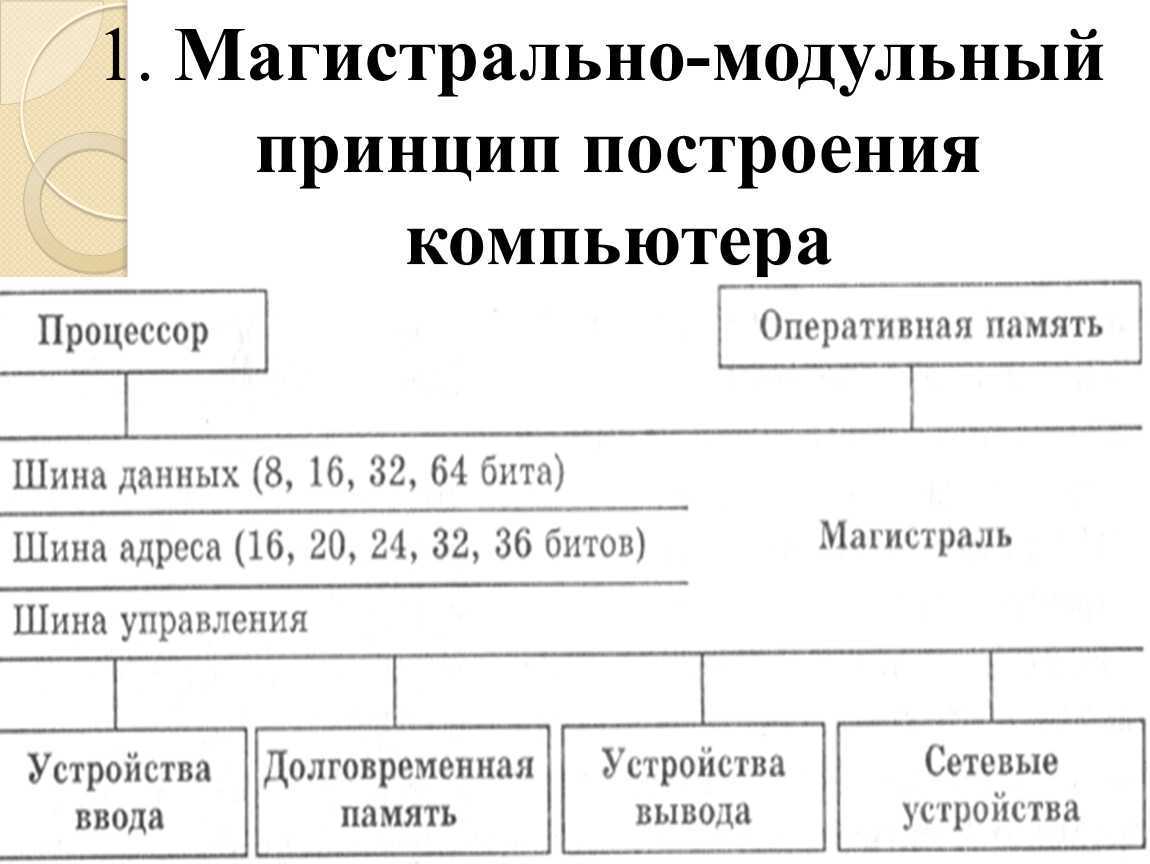

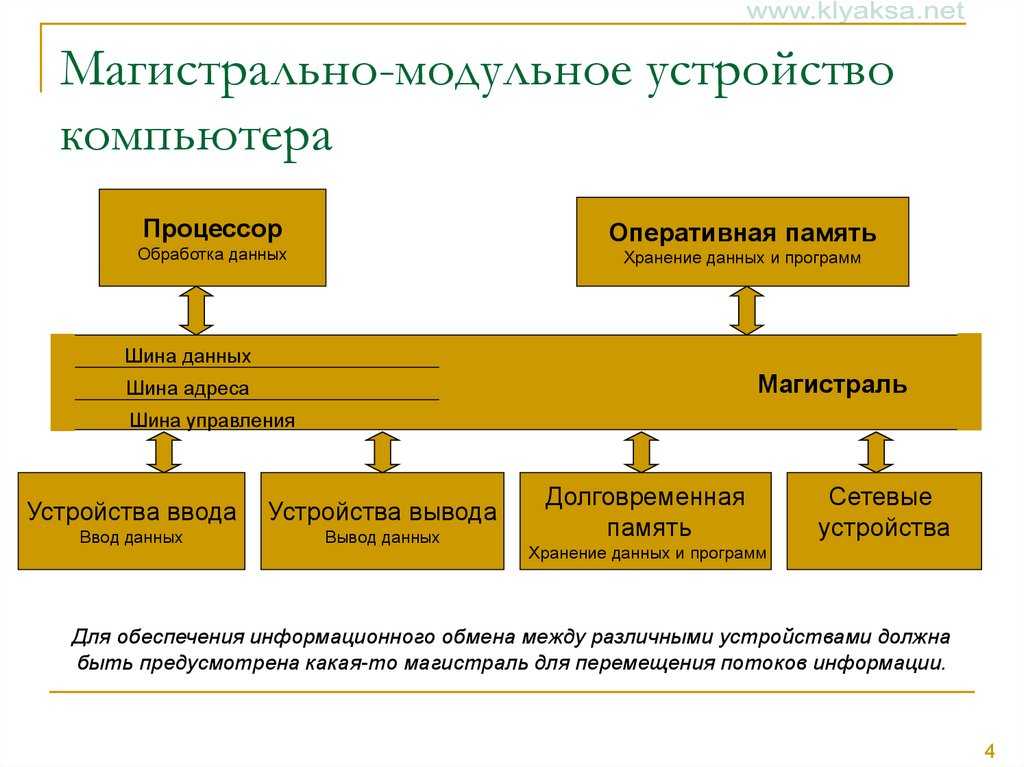

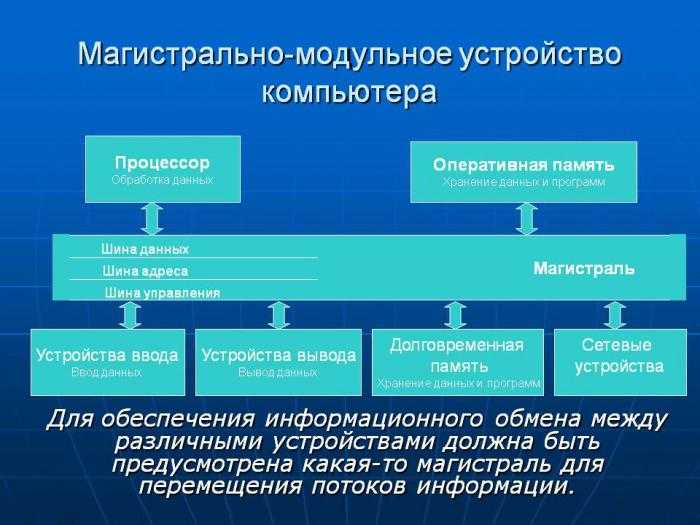

Магистраль включает в себя три многоразрядные шины: шину данных, шину адреса и шину управления, которые представляют собой многопроводные линии (рис. 1.1). К магистрали подключаются процессор и оперативная память, а также периферийные устройства ввода, вывода и хранения информации, которые обмениваются информацией в форме последовательностей нулей и единиц, реализованных в виде электрических импульсов.

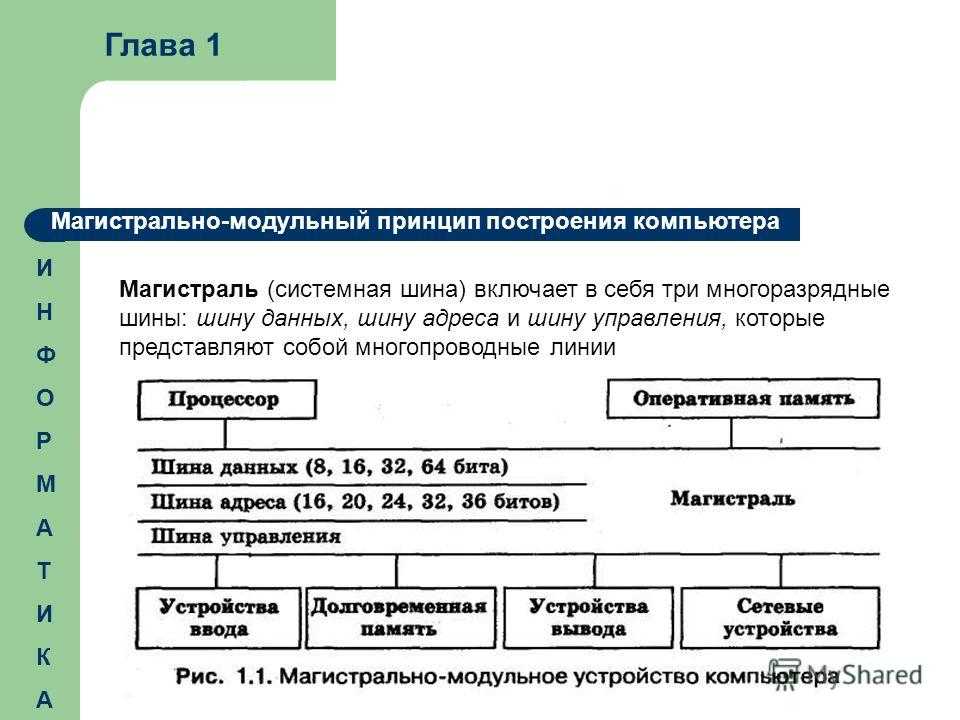

Рис. 1.1. Магистрально-модульное устройство компьютера
Шина данных. По этой шине данные передаются между различными устройствами. Например, считанные из оперативной памяти данные могут быть переданы процессору для обработки, а затем полученные данные могут быть отправлены обратно в оперативную память для хранения. Таким образом, данные по шине данных могут передаваться от устройства к устройству через области оперативной памяти.
Разрядность шины данных определяется разрядностью процессора, т. е. количеством двоичных разрядов, которые процессор обрабатывает за один такт. Разрядность процессоров постоянно увеличивалась по мере развития компьютерной техники и в настоящее время составляет 64 бита.
Шина адреса. Выбор устройства или ячейки памяти, куда пересылаются или откуда считываются данные по шине данных, производит процессор. Каждое устройство или ячейка оперативной памяти имеет свой адрес. Адрес передается по адресной шине, причем сигналы по ней передаются в одном направлении от процессора к оперативной памяти и устройствам (однонаправленная шина).
Разрядность шины адреса определяет объем адресуемой памяти, т. е. количество ячеек оперативной памяти, которые могут иметь уникальные адреса. Количество адресуемых ячеек памяти можно рассчитать по формуле:
N = 2i, где I — разрядность шины адреса.
Разрядность шины адреса постоянно увеличивалась и в процессорах Pentium Extreme Edition составляет 64 бита. Таким образом, количество адресуемых ячеек памяти в таких процессорах равно:
N = 264 ячеек.
Шина управления. По шине управления передаются сигналы, определяющие характер обмена информацией по магистрали. Сигналы управления определяют, какую операцию — считывание или запись информации из памяти нужно производить, синхронизируют обмен информацией между устройствами И т. д.
Следующая страница Системная плата
Cкачать материалы урока
Магистрально-модульный принцип
В основе архитектурного построения сегодняшних электронных вычислительных машин положены магистрально-модульные принципы. Модульность конструкции даёт возможность пользователям самим определять комплектацию и, как следствие, конфигурацию своих компьютеров, а в дальнейшем и модернизировать их, по мере необходимости.
Главной опорой модульности можно считать магистральную методику передачи информационных данных между модулями и устройствами. Магистраль, она же системная шина, состоит из трёх многоразрядных шин:
- Шина данных.
- Шина адреса.
- Шина управления.
По шине данных выполняется обмен данным между модулями. К примеру, осуществляется выборка данных из оперативной памяти и передача их процессору, который их обрабатывает и направляет обратно в оперативную память или на модули вывода. Возможна передача данных между модулями в разных направлениях. Число разрядов шины данных равно разрядности процессора, то есть числу двоичных разрядов, обрабатываемых процессором за один тактовый период.
Шина адреса служит для определения процессором модуля или ячейки памяти, с которой будет выполняться обмен информационными данным. Всем модулям и ячейкам памяти присвоены свои оригинальные адреса. Код адреса пересылается по шине адреса, при этом посылаются эти коды только в направлении от процессора к другим устройствам. Число разрядов адресной шины определяет формат адресного пространства процессора. При 32-х разрядном процессоре его адресное пространство составит четыре Гбайта.
Шина управления служит для передачи управляющих сигналов, определяющих какой тип операции следует исполнить (запись или считывание данных, синхронизацию обмена и так далее).
Тест по информатике Основополагающие принципы устройства ЭВМ для 10 класса
Тест по информатике Основополагающие принципы устройства ЭВМ для 10 класса с ответами. Тест включает 10 заданий с выбором ответа.
1. Какой престижной награды удостоен С.А. Лебедев?
1) Нобелевской премии по физике 2) Медали «Пионер компьютерной техники» 3) Медали ордена «За заслуги перед Отечеством»
2. Из каких частей состоит процессор компьютера?
1) ОЗУ и ПЗУ 2) АЛУ и УУ 3) из арифметической и логической
3. Какую кодировку используют все современные компьютеры для хранения и обработки информации?
1) двоичную 2) десятичную 3) шестнадцатеричную
4. В чем состоит принцип однородности памяти?
1) ни одна область памяти не имеет преимуществ перед другой 2) команды программ и данные хранятся в одной и той же памяти и внешне неразличимы 3) внутренняя и внешняя память выполняют одни и те же функции
5. Что такое разрядность ячеек памяти?
1) используемая в них система счисления 2) скорость доступа к содержащейся в них информации 3) количество битов в ячейке
6. Какое из этих требований предъявляется к памяти компьютера?
1) ее объем должен быть как можно больше 2) время доступа к ней должно быть как можно меньше 3) оба этих требования
7. В чем состоит принцип иерархической организации памяти?
1) в использовании нескольких различных видов памяти, связанных друг с другом 2) в разделении памяти на разные классы производительности 3) в создании разных уровней прав доступа к памяти
8. Каково главное отличие компьютеров от всех других технических устройств?
1) многозадачность 2) программное управление их работой 3) широкий спектр применения
9. Что такое контроллер?
1) центральный процессор компьютера 2) специальный микропроцессор, предназначенный для управления внешними устройствами 3) специальная программа, предназначенная для управления внешними устройствами
10. В чем состоит главное достоинство магистрально-модульной архитектуры компьютера?
1) в высокой скорости работы 2) в компактных размерах 3) в возможности легко изменять конфигурацию компьютера
Ответы на тест по информатике Основополагающие принципы устройства ЭВМ для 10 класса 1-2 2-2 3-1 4-2 5-3 6-3 7-1 8-2 9-2 10-3
Что такое магистраль в компьютере?
Магистраль иначе именуется специалистами как системная шина. Соответственно, магистрально-модульный принцип построения компьютера тогда будет базироваться на существовании некоторой шины данных, по которой они, собственно, и будут передаваться. На самом деле мы недалеки от правды. Магистраль компьютера – сложное техническое устройство, которое включает в себя три шины многоразрядного типа. Конкретнее о них будет сказано далее в статье, сейчас же расскажем в общих чертах, чтобы сформировать в понимании некоторую структуру и ассоциации, которые, быть может, кому-то в будущем послужат помощью.
Итак, магистраль компьютера включает в себя шину данных, а также шину адреса и управления. Что представляют собой эти шины? С точки зрения техники вышеназванные шины представляют собой систему линий многопроводного характера. Если говорить по существу, то именно к магистрали крепятся такие устройства, как планки процессора и оперативной памяти. Есть такое понятие, как устройства ввода и вывода. Это периферия, которой мы так привыкли пользоваться: клавиатуры, мониторы, мыши. Все это также подключается к магистрали. Магистрально-модульный принцип построения компьютера предполагает также подключение к системной шине устройств, хранящих информацию. Все эти устройства между собой обмениваются некоторым потоком информации, передающимся на любимом нами двоичном коде – так называемом “машинном языке”.
