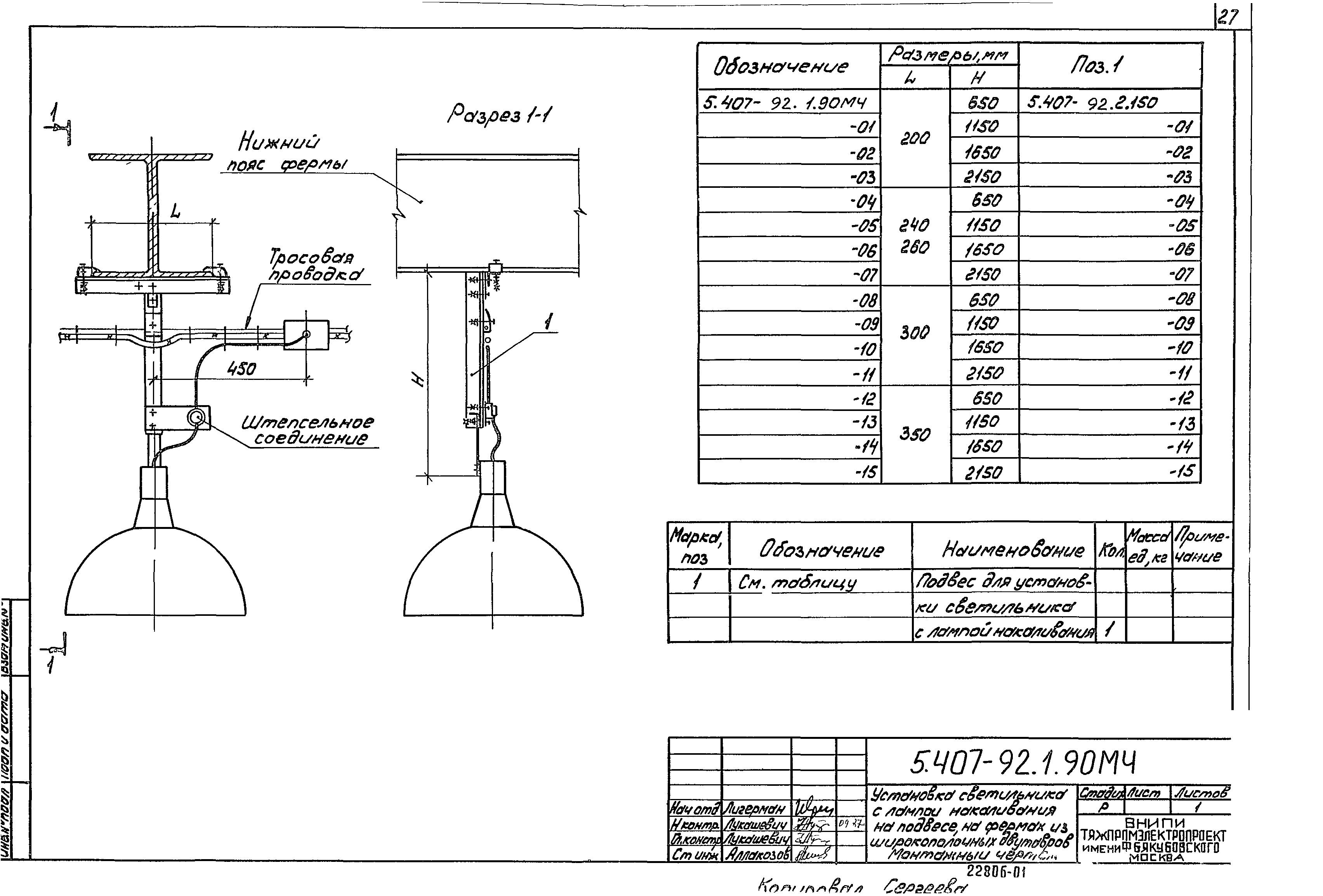

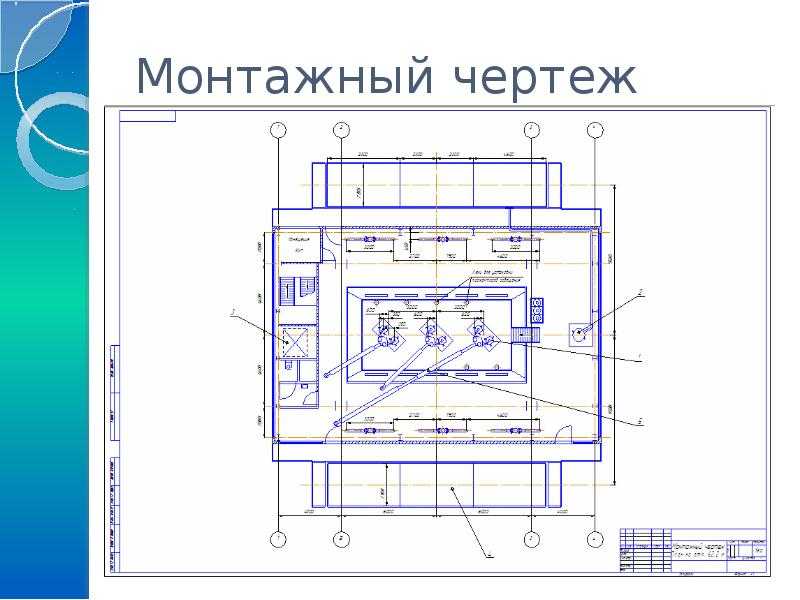

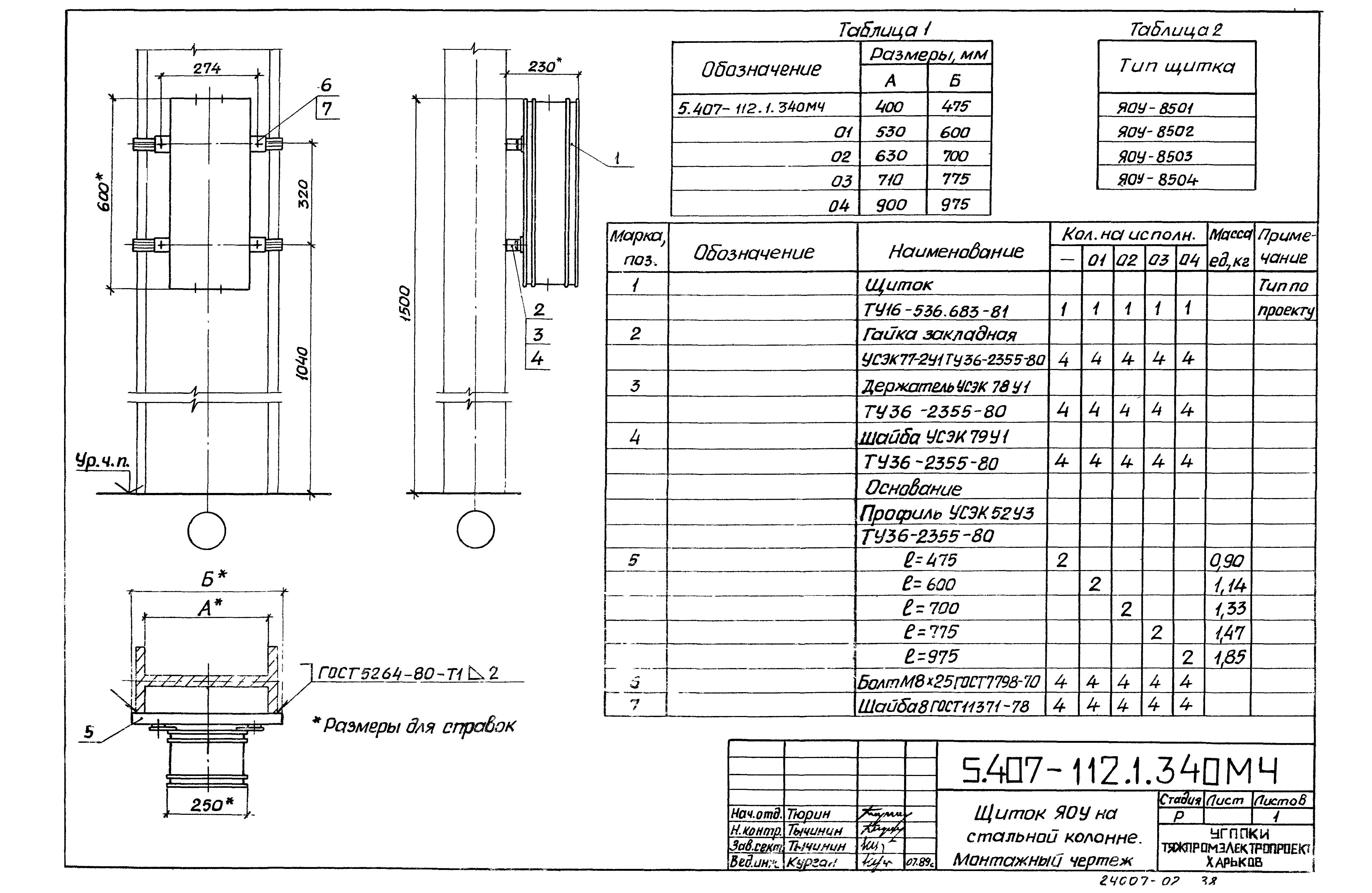

Монтажный чертеж

Монтажный чертеж

Содержание монтажного чертежа состоит из изображений монтируемых изделий; изделий, которые применяются при монтаже; исходной конструкции, к которой осуществляется крепеж монтируемого изделия; список необходимых для проведения монтажа составных частей; присоединительные и установочные размеры с предельными отклонениями.

Монтажные чертежи составляются на изделия, которые устанавливаются как в одном месте (например, на фундаменте, объекте, устройстве), так и в нескольких местах.

Монтажные чертежи необходимы также в тех случаях, когда в месте эксплуатации какого-либо технического устройства или комплекса требуется показать, каким образом соединяются его составные части.

Монтажные чертежи выполняются конструкторами на основе тех стандартов и норм, которые приняты для чертежей сборочных. При этом учитываются те правила, которые предусмотрены для составления монтажной документации.

На монтажных чертежах показываются только внешние очертания изделий, то есть оно изображается упрощенно. Иными словами, на них отображаются только те составные части всей конструкции, которые необходимы для того, чтобы правильно определить способ и место ее крепления.

На монтажных чертежах сами изделия, а также все входящие в их состав монтажные части изображаются при помощи основных сплошных линий. Что касается того устройства, к которому осуществляется крепление, то для его изображения применяются сплошные тонкие линии.

Фундаменты изображаются на монтажных чертежах при помощи сплошных основных линий, а те изделия, которые на них устанавливаются – при помощи сплошных тонких линий.

Размеры на монтажном чертеже

Монтажные чертежи должны содержать установочные, присоединительные, а также другие размеры, которые необходимы для успешного проведения работ.

Те монтажные чертежи, которые используются для присоединения устройств и агрегатов в различных местах, должны содержать те размеры, на основе которых отображаются некоторые специфические требования, предъявляемые к размещению изделий (к примеру, наименьшее расстояние до стены и т. п.).

На монтажном чертеже комплекса наносят размеры, которые определяют взаимное расположение отдельных составных частей, входящих в комплекс.

Перечень составных частей

Перечень составных частей, требуемых для монтажа, должен размещаться на первом листе монтажного чертежа по форме 1 спецификации, за исключением таких граф, как «Зона» и «Формат».

В перечне должно содержаться наименование самого изделия, а также всех материалов, деталей и сборочных единиц, необходимых для проведения монтажа. Согласно действующим стандартам, вместо перечня на монтажных чертежах допускается указание обозначений всех входящих в него составных частей на полках выносных линий.

Изделия и материалы

Спецификация комплекта монтажных частей должна включать в себя все материалы и изделия, поставляемые предприятием производителем, необходимые для монтажа.

Те материалы и изделия, которые требуются для осуществления монтажа устройства, но не поставляются вместе с ним, указываются в графе «Примечание» монтажного чертежа или же в технических требованиях в качестве указания.

В случае невозможности указания точных наименований или условных обозначений, не поставляемых компонентов, обозначаются наименования ориентировочные. При этом на чертеже следует обозначить те размеры и другие данные, которые обеспечат подбор требуемых для монтажа изделий.

Непосредственно на изображении детали или на полке выносной линии указывается обозначение или наименование устройства или его части, к которой монтируется изделие.

Условные обозначения трубопроводов санитарно-технических систем

Наименование	Буквенно-цифровое обозначение	Стандарт
Водопровод
общее обозначение	В0	ГОСТ 21.106-78
хозяйственно-питьевой	В1	-«-
противопожарный	В2	-«-
производственный:		-«-
общее обозначение	В3	-«-
оборотной воды, подающий	В4	-«-
оборотной воды, обратный	В5	-«-
Примечание. В том случае, когда хозяйственно-питьевой или производственный водопровод является одновременно и противопожарным, ему присваивают обозначение хозяйственно-питьевого или производственного, а назначение разъясняют на чертежах
Канализация
общее обозначение	К0	-«-
бытовая	К1	-«-
дождевая	К2	-«-
производственная: общее обозначение	К3	-«-
Теплоотвод
общее обозначение	Т0	-«-
трубопровод горячей воды для отопления и вентиляции (в том числе кондиционирования воздуха), а также общий для отопления, вентиляции, горячего водоснабжения и технологических процессов:
подающий	Т1	-«-
обратный	Т2	-«-
трубопровод горячей воды для горячего водоснабжения:
подающий	Т3	-«-
циркуляционный	Т4	-«-
Трубопровод горячей воды для технологических процессов:
подающий	Т5	ГОСТ 21.106-78
обратный	Т6	-«-
трубопровод:
пара (паропровод)	Т7	-«-
конденсата (конденсатопровод)	Т8	-«-

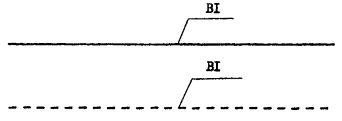

Примечание. Буквенно-цифровые обозначения
проставляются в разрывах линий трубопроводов,

например:

Допускается (при необходимости)
проставлять буквенно-цифровые обозначения на полках линий-выносок,

например:

Количество проставляемых
буквенно-цифровых обозначений на линиях трубопроводов должно быть минимальным,
но обеспечивающим понимание чертежа и удобство пользования им.

Пример оформления
деталировочного чертежа
блока водоснабжения

Спецификация

Марка, поз.	Обозначение	Наименование	Количество на узел	Общее количество	Масса ед., кг	Примечание
37	38
		Трубы водогазопроводные легкие 15, м	2,66	2,46	5,12	1,16
15Б3К	ГОСТ 9086-74	Вентиль муфтовый бронзовый Æ15, шт.	—	1	1	0,36
		Муфта прямая Æ15, шт.	2	2	4	0,065
		Крепление трубопроводов (тип 1)	—	—	2	—

Деталировочная ведомость

Номер узла	Количество узлов	Номер детали	Эскиз детали	Диаметр, мм	Заготовительная длина, мм	Масса детали, кг	Количество деталей, мм
37	1	34		15	1875	1,16	1
35		15	785	1,16	1
Масса узла 3,2 кг
38	1	36		15	2160	1,16	1
37		15	150	1,16	1
38		15	50	1,16	1
39		15	100	1,16	1
Масса узла 3,3 кг

				1-410-01-ВДУ Заказ 1-205
				Альбом унифицированных трубных узлов и деталей систем водоснабжения и канализации жилых зданий
				Санитарно-техническая кабина 1СК-24	Стадия	Лист	Листов
Инженер				М4	19	89
Инженер
Вед. инж.				ВОДОСНАБЖЕНИЕ Узел 37, узел 38	ММСС СССР ГЛАВПРОМВЕНТИЛЯЦИЯ ГПИ ПРОЕКТПРОМВЕНТИЛЯЦИЯ
Гл. спец.
Утверждаю

Пример
оформления деталировочного чертежа этажестояка канализации

Деталировочная ведомость

Номер узла	Количество узлов	Номер трубопровода и фасонной части	Номер детали	Заготовительная длина, мм	Диаметр, мм	Количество трубопроводов (фасонных частей)	Наименование	Масса ед., кг
17	1	100			100	1	Компенсационный патрубок	9,1
119			100´100´50	1	Крестовина двухплоскостная в правом исполнении	8,6
2			100	1	Ревизия	8,0
120		750	100	1	Труба чугунная канализационная	10,5
—	1	100	100	1	Труба чугунная канализационная	13,0
Масса узла 49,2 кг

				1-410-01-КДУ Заказ 1-205
				Альбом унифицированных трубных узлов и деталей систем водоснабжения и канализации жилых зданий
				Санитарно-техническая кабина 1СК-24	Стадия	Лист	Листов
Ст. техн.				М4	15	43
Инженер
Вед. инж.				Канализация Узел 17	ММСС СССР ГЛАВПРОМВЕНТИЛЯЦИЯ ГПИ ПРОЕКТПРОМВЕНТИЛЯЦИЯ
Гл. специал.
Утверждаю

Наши события

31 июля 2023, 10:53
RusCable Insider #322 — Потенциал возрождения «Кавказкабеля», качество как стратегия выживания, маркировка оптоволокна и AGROпроволока!

28 июля 2023, 17:38
Аналитика кабельного рынка за неделю. Отчет №12 от 28 июля 2023 года

28 июля 2023, 17:05
30 лет «Людиновокабелю»: планы, достижения, итоги

28 июля 2023, 10:34
RusCable Live — Флексить по-кабельному! Хасл, краш, кринж, изи и другой сленг. Эфир 28.07.2023

28 июля 2023, 10:31
Ассоциация «Электрокабель» продолжает проект по внедрению VR-технологий в обучение кабельщиков

27 июля 2023, 17:57
Профессиональные дилеры vs. Прямые продажи. Где покупать китайское кабельное оборудование?

Правила оформления монтажных схем в чертежах КМД

1. Монтажные схемы составляются для металлических конструкций проектируемого здания или сооружения и должны содержать следующие данные, необходимые для монтажа конструкций:
а) схему расположения элементов конструкций с указанием их марок, а также тех размеров и отметок, которые необходимы для установки и выверки конструкций;
б) ведомость отправочных элементов, входящих в данную схему (форма 3, рис.12);
в) ведомость монтажных швов (форма 4, рис.12);
г) ведомость монтажных (постоянных) метизов (форма 5, рис.12);
д) укрупнительные стыки и узлы, сварные или болтовые соединения которых выполняются на монтаже;
е) текстовые указания.

Рис.12

Форма 3

Форма 4

Форма 5

________________

* Брак оригинала. — Примечание изготовителя базы данных.

В случаях, если ведомость отправочных элементов не умещается на одном листе со схемами конструкций, ее можно делать на отдельном листе. Также на отдельных листах можно показывать узлы монтажных соединений и разрезы по схемам конструкций. В таких случаях, на каждом из этих листов надо давать ссылку типа «работать совместно с черт…».

2. Конструкции зданий и сооружений в соответствии с последовательностью монтажа членятся на группы, помещаемые на отдельных монтажных схемах. Например, для промышленных зданий рекомендуется компоновать вместе следующие монтажные схемы:
а) колонны, подстропильные фермы, связи по колоннам;
б) подкрановые балки, тормозные конструкции и упоры;
в) стропильные фермы, прогоны и связи по фермам;
г) фонари, прогоны и связи по фонарям;
д) фахверк (продольный и торцевой);
е) монорельсовые пути;
ж) рабочие площадки;
з) лестницы, переходные и посадочные площадки;
и) площадки для обслуживания механизмов открывания фонарей.

3. Отправочные элементы конструкций изображают схематично в виде отрезков сплошных линий, а также контуров (площадки, настилы и т.п.). Линии и контуры прерываются в местах монтажных (укрупнительных) стыков и сопряжений (рис.13).

Рис.13

4. Обозначение разбивочных осей здания или сооружения принимают по чертежам КМ.

5. Каждой монтажной схеме присваивается одна заглавная буква русского алфавита, которая составляет буквенную часть марки всех отправочных элементов данной монтажной схемы. Буквы З, О, Ч, Й, X, Ц, Щ, Ы, Ъ, Ь применять не рекомендуется. При большом количестве схем допускается маркировать их двумя буквами (например, ББ1). Двумя буквами рекомендуется также маркировать монтажные схемы в тех случаях, когда на одной стройплощадке возводится несколько объектов с металлическими конструкциями. Тогда первая буква относится к объекту, а вторая к схеме конструкций.

6. Отправочные элементы на схеме рекомендуется маркировать в определенной последовательности по группам однотипных конструкций, например: колонны, подстропильные фермы, вертикальные связи.

7. На монтажной схеме у изображений элементов пишется только цифровая часть марки (рис.14). Элементы рекомендуется маркировать только один раз, на основной проекции. В случае, если необходимо замаркировать этот элемент на других изображениях (разрезах, видах, узлах), марку пишут полностью с буквенным индексом. Такую марку при подсчете количества элементов не учитывают.

Рис.14

8. При членении конструкций на отправочные элементы надо учитывать возможность пакетирования элементов (крестовые связи, стыковые накладки ферм, ограждение и т.п.).

Установочные чертежи — Проектирование зданий

Редактировать эту статью

Последняя редакция 04 июня 2021

См. вся история

Монтажные чертежи разрабатываются на основе согласованных детальных чертежей и представляют информацию, необходимую специалистам для выполнения части работ

Это может быть особенно важно для сложных установок, таких как технические помещения, центры обработки данных, системы вентиляции, полы с подогревом и т. д

Они могут быть подготовлены группой консультантов или могут быть подготовлены подрядчиками, субподрядчиками или поставщиками и представлены на утверждение.

Они могут включать планы, разрезы и фасады, но все чаще используется информационное моделирование зданий (BIM) для создания подробных трехмерных представлений зданий и их компонентов, которые могут включать информацию об установке.

Монтажные чертежи могут включать информацию о:

• Точное позиционирование.
• Опоры и крепления.
• Информация с чертежей производителя.
• Места для установки.
• Строители работают в связи, например; вырезание и заделка отверстий, штробление блоков и кирпичной кладки для трубопроводов или труб, подъем и замена полов, возведение цоколей и т.д.
• Требования к установкам или оборудованию.
• Требования к служебным подключениям.
• Необходимость оставлять место для доступа для эксплуатации и обслуживания.
• Другие требования к доступу для обслуживания, такие как панели доступа, настил, платформы, лестницы и поручни.

Важно, чтобы представленная информация была тщательно согласована, чтобы избежать конфликтов. Монтажные чертежи могут включать информацию о спецификациях, или она может быть предоставлена ​​в отдельной спецификации, но информация не должна дублироваться, так как это может стать противоречивым и вызвать путаницу

Монтажные чертежи могут включать информацию о спецификациях, или она может быть предоставлена ​​в отдельной спецификации, но информация не должна дублироваться, так как это может стать противоречивым и вызвать путаницу.

Обратите внимание

Design Framework for Building Services 5th Edition (BG 6/2018), написанная Дэвидом Черчером, Джоном Сэндсом и Мартином Ронсере и опубликованная BSRIA в июне 2018 года, предполагает, что установочные чертежи :

Чертежи, основанные на чертежах технического проекта или согласованных рабочих чертежах с основной целью определения той информации, которая необходима торговцам на месте для установки работ. Основные характеристики установочных чертежей должен соответствовать согласованным рабочим чертежам, плюс: Должны быть сделаны допуски для включения всех опор и креплений, необходимых для установки работ. Чертеж должен учитывать детали установки, указанные на чертежах производителей. Должны быть сделаны поправки на установки и оборудование. Это включает в себя любые альтернативы исходному заданному дизайнером варианту, который был выбран. Должно быть показано место для соответствующих вспомогательных систем, методологий установки и доступ для обслуживания и замены.

• Исполнительные чертежи и отчетные чертежи.

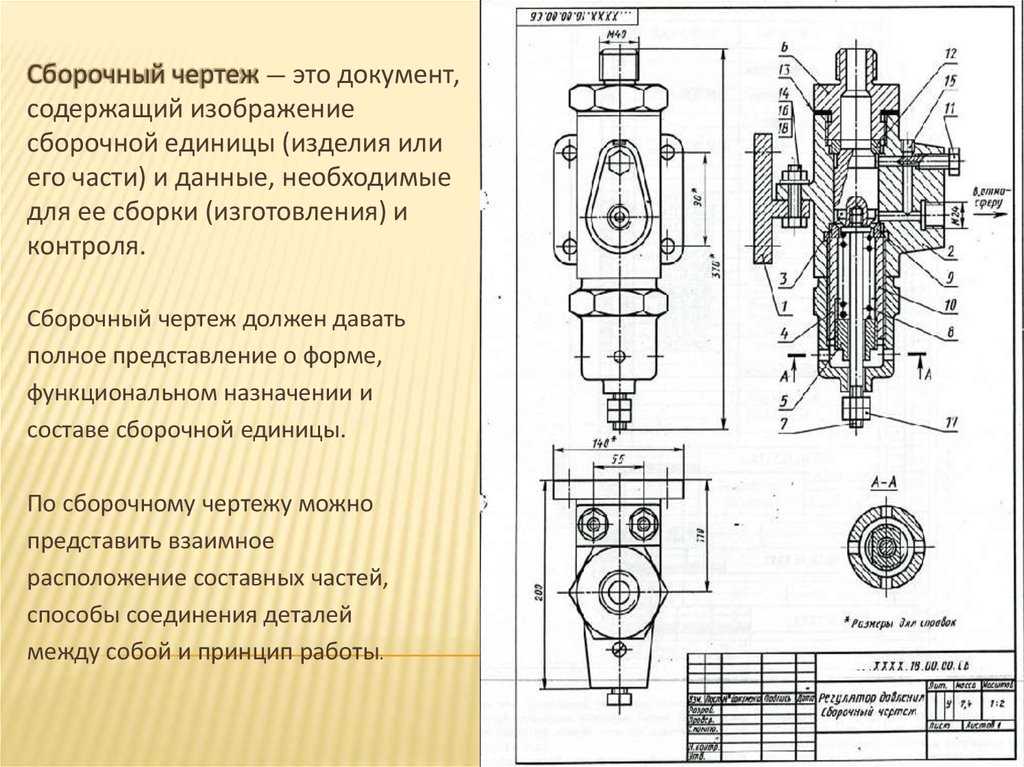

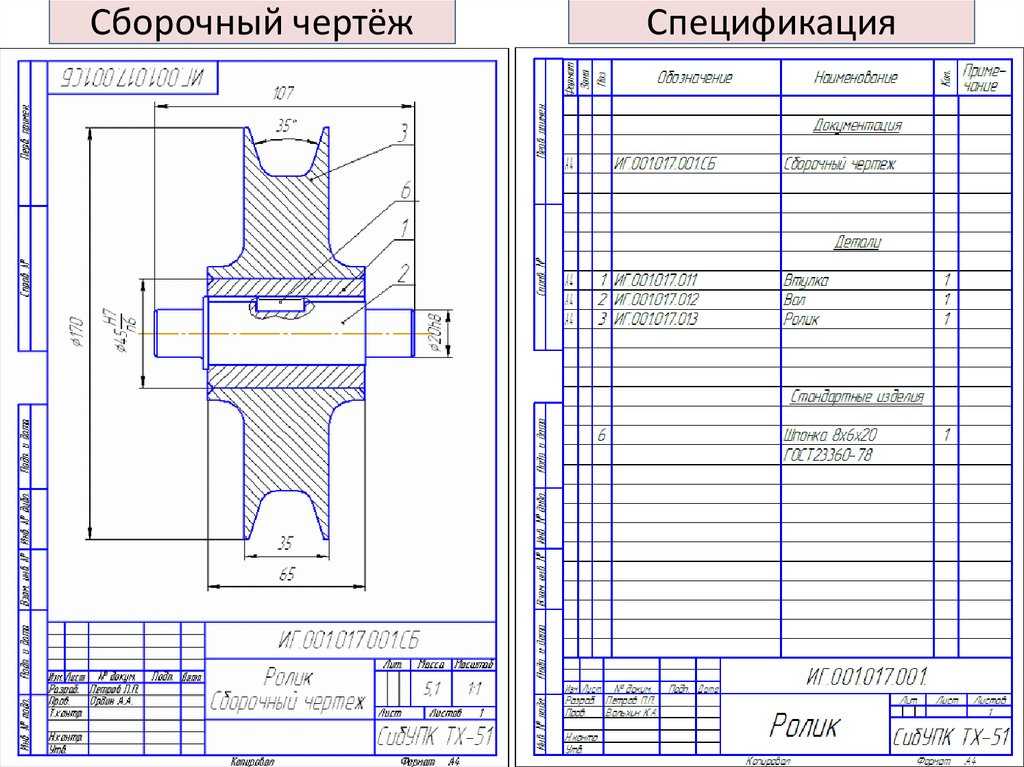

• Сборочный чертеж.
• Концептуальный чертеж.
• Конструктивные чертежи.
• Детальный чертеж.
• Фасады.
• Инженерный чертеж.
• Чертеж общего вида.
• Проекции.
• Чертеж в масштабе.
• Чертеж в разрезе.
• Чертеж.
• Технический чертеж.
• Виды рисунка.
• Рабочий чертеж.
• Чертежи компонентов

• Доля
• Добавить комментарий
• Отправьте нам отзыв

Справочная информация

	1. БИУРС
	2. Праймер МБ
	3. Покрытия лакокрасочные . . . .
	4. Очки защитные
	5. Подготовка стальной основы
	6. Подготовка стальной поверхности [.
	7. Трубы стальные
	8. Клеи
	9. Шероховатость поверхности
	10. Пластмассы
	11. Метод испытания на растяжение
	12. Основа БИУР
	13. Форполимер уретановый СУРЭЛ-МЛ
	14. Халаты мужские
	15. Перчатки резиновые технические
	16. Респираторы газопылезащитные
	17. Респираторы ШБ-1 ЛЕПЕСТОК
	18. Требования к защите . . . . . .
	19. Трубы стальные сварные . .

	Общие сведения
	Изделия
	Обработка труб
	Сварка труб
	Изг. трубопроводов
	Монтаж
	Техника безопасности при монтаже

	Классификация трубопроводов
	Категории трубопроводов
	Факторы, влияющие на трубопроводы
	Давления условные, рабочие и пробные
	Влияние температуры выше 450°С
	Наблюдение за ползучестью металла
	Надежная работа трубопроводов
	Санитарно-бытовые помещения
	Технология нанесения покрытий
	Нержавеющий металлопрокат
	Газоперекачивающие агрегаты

	Покрытие
	Нефтепровод
	Нефтепродуктопровод
	Битум
	Биурс
	Праймер
	Полимер
	Адгезия
	Поверхность
	Обезжиривание
	Смесь
	Отвердитель
	Вязкость
	Фланец
	Дозатор
	Подогрев
	Допуск
	Загрязнения
	Испытание
	Пассивирование
	Керосин
	Клей
	Климат
	Компонент
	Компрессор
	Масло
	Встык
	Насос
	Стабилизаторы
	Повреждения

Элементы трубопроводов

Наименование	Обозначение	Стандарт
Обозначения элементов общего назначения	ГОСТ 2.784-70
Трубопровод (общее обозначение)
Соединение трубопроводов		ГОСТ 2.784-70
Перекрещивание трубопроводов (без соединения): а) скоба перед трубой б) скоба за трубой		ГОСТ 2.784-70
Примечание. В документации для строительства допускается применять следующее обозначение
Соединение элементов трубопроводов разъемное: фланцевое		ГОСТ 2.784-70
муфтовое резьбовое
Конец трубопровода под разъемное соединение: фланцевое		ГОСТ 2.784-70
муфтовое резьбовое
Фланцевый конец трубопровода с заглушкой		—
Резьбовой конец трубопровода с заглушкой		—
Детали соединений трубопроводов: тройники различные		ГОСТ 2.784-70
крестовины различные
Переход, переходник, патрубок переходный: общее обозначение		ГОСТ 2.784-70
фланцевый
Компенсатор П-образный		ГОСТ 2.784-70
Дроссельная шайба во фланцевом соединении		—
Дроссельная шайба в муфтовом соединении		—
Диафрагма		—
Обозначения элементов, применяемых преимущественно в документации для строительства
Соединение элементов трубопроводов раструбное		ГОСТ 2.784-70
Конец трубопровода раструбный		ГОСТ 2.784-70
Конец трубопровода с раструбной заглушкой		ГОСТ 2.784-70
Переход, переходник, патрубок переходный раструбный		ГОСТ 2.784-70
Тройник переходный: прямой		ГОСТ 2.784-70
низкий
Крестовина двухплоскостная		ГОСТ 2.784-70
Патрубок компенсационный		ГОСТ 2.784-70
Ревизия		ГОСТ 2.784-70
Муфта: общее обозначение		ГОСТ 2.784-70
надвижная
Выпуск воздуха (газа) в атмосферу		ГОСТ 2.784-70
Соединение элементов канализации, выполненное на заготовительном предприятии		—
Соединение элементов канализации, выполненное на монтаже		—
Отступ		ГОСТ 2.784-70
Раструбное соединение пластмассового трубопровода		—

Монтажный чертеж

Монтажные чертежи предусматривают типовые способы установки приборов, средств автоматизации и монтажных изделий.
 

Монтажный чертеж служит основным жументом, по которому осуществляется монтаж изделия на месте его эк-луатации, и должен содержать изображение монтируемого изделия, изоб — 1жение изделий, применяемых при монтаже, а также полное или частич -) е изображение устройства ( в виде обстановки), на котором осуществля-ся монтаж изделия, установочные и присоединительные размеры с пре — льными отклонениями; перечень составных частей, необходимых для энтажа; технические требования к монтажу изделия.
 

Монтажный чертеж должен содержать контурное или упрощенное изображение изделия или его части, установочные или присоединительные размеры, угловую спецификацию, технические требования к монтажу изделия и контуры пограничного изделия, на которое производится монтаж.
 

Монтажный чертеж — документ, содержащий контурное ( упрощенное) изображение изделия, а также данные, необходимые для его установки ( монтажа) на месте применения.
 

Монтажный чертеж выполняют по правилам, установленным для сборочных чертежей с учетом дополнительных правил, разработанных для монтажных чертежей.
 

Монтажный чертеж — документ, содержащий контурное ( упрощенное) изображение изделия, а также данные, необходимые для его установки ( монтажа) на месте применения. К монтажным чертежам также относят чертежи фундаментов, специально разрабатываемых для установки изделия.
 

Монтажные чертежи выполняют в ортогональных проекциях.
 

Монтажный чертеж — документ, содержащий контурное ( упрощенное) изображение изделия, а также данные, необходимые для его установки ( монтажа) на месте применения. К монтажным чертежам относятся также чертежи фундаментов для установки изделия.
 

Монтажный чертеж или замерная схема поступают на исполнение в трубозаготовительный цех после того, как в них будут внесены все заготовительные длины, указаны места стандартных деталей и составлена спецификация на трубы и все элементы газопроводов по объекту.
 

Схема технологического потока ( кругового цеха трубных заготовок.

Монтажный чертеж или замерная схема поступают на исполнение в трубозаготовительный цех после того, как в них будут внесены все заготовительные длины, указаны места стандартных деталей и составлена спецификация на трубы и элементы газопроводов по объекту.
 

Монтажный чертеж должен содержать: изображение монтируемого изделия; изображение предметов, применяемых при монтаже изделия.
 

Табличный способ изображения внешних соединений.

Монтажные чертежи и схемы показывают взаимное расположение приборов и устройств на щитах и пультах и их взаимосвязь. Тип и назначение приборов и устройств, расположенных на щитах и пультах, графически изображают на чертежах общих видов. На них указывается взаимное расположение аппаратуры и органов управления. Элементы имеют позиционные обозначения, которые расшифровываются в таблицах, располагаемых лад наименованием чертежа. Чертежи общих видов выполняют в масштабе.
 

Пример выполнения монтажной схемы щита.
