Контрольные скважины это. назначение и роль пьезометрических и контрольных скважин, принципы их размещения на месторождении

Пьезометрическая скважина

При наличии системы законтурных пьезометрических скважин, расположенных на различном расстоянии от центра залежи, методика становится довольно громоздкой.

По наблюдениям за пьезометрическими скважинами ( с гораздо большей точностью, чем любые образцовые манометры) прослеживают темп падения давления па внешнем контуре газоносности и наряду с другими данными эти наблюдения являются ценным фактическим материалом для анализа разработки месторождения и уточнения его запасов методом падения давления.

Уровень измеряют в глубиннонасосных и пьезометрических скважинах. Пьезометрические скважины представляют собой скважины, проведенные на эксплуатирующийся пласт и находящиеся за контуром нефтеносности. Пьезометрические скважины предназначены для измерения в них уровня с целью контроля пластового давления.

Изменение давлений в пьезометрических скважинах Чирен-ского месторождения указывает на поступление в него в процессе разработки пластовой воды. В качестве примера на рис. 48 приведены данные об изменении давлений в скважинах Р-7 ( J. Эти скважины находятся в при-контурной зоне пласта.

На месторождениях сооружаются также нефтяные, газовые, пьезометрические скважины, конструкции которых аналогичны описанной.

Установка монтируется около устья пьезометрических скважин.

Согласно замерам уровней в пьезометрических скважинах, данным промыслово-геофизических и гидрохимических исследований на месторождении А наблюдается проявление упруго-водонапорного режима.

Изменение уровня жидкости в пьезометрических скважинах подтверждает заключение о проявлении водонапорного режима в Южной зоне месторождения. Различный темп снижения пластового давления по пьезометрическим скважинам вызван местом расположения скважин на структуре, степенью удаленности интервала перфорации от ГВК, глинизацией разреза вблизи пьезометра.

Результаты замеров давлений в пьезометрических скважинах, пробуренных на водоносный пласт, сравниваются с предыдущими замерами. Если в результате сравнения будет установлено, что давления в скважинах не изменились или изменились лишь в некоторых из них, то анализ следует продолжить. Если же снижение давления будет зарегистрировано во всех скважинах и значительное, то следует перейти к оценке интенсивности проявления водонапорного режима.

На Коробковском месторождении имеется несколько пьезометрических скважин, вскрывающих водоносный пласт массивной залежи.

Кроме того, данные по пьезометрическим скважинам используются для доуточнения параметров пласта в отдельных районах.

Для регистрации изменения уровней в пьезометрических скважинах применяют несложные механические приборы различных конструкций и электрические, называемые уровнемерами или пьезографами.

В процессе разработки залежи в пьезометрических скважинах должны вестись систематические наблюдения за изменением пластового давления. Исследования гидродинамической связи нефтегазосо-держащих пластов по площади и разрезу необходимо проводить в соответствии с требованиями действующей Инструкции по гидродинамическим исследованиям пластов и скважин.

Наблюдается значительное снижение летней в пьезометрических скважинах, что указывает на гидре динамическую связь водоносной и газоносной частей иродуктивнсго горизонта. Однако падение давлений в пьезометрах существевно отстает от падений давления в газовнх залежах.

Экспресс-методы находят применение при исследовании непереливающих контрольных и пьезометрических скважин, при исследовании разведочных и особенно — непереливающих эксплуатационных скважин; при исследовании скважин в период разведки структур под подземное хранение газа; к экспресс-методам можно отнести и методы исследования продуктивных горизонтов при испытании их испытателями пластов как при бурении, так и при освоении эксплуатационных скважин, обсаженных колоннами.

Пьезометрическая скважина.

Что такое пьезометрическая скважина

Глубокое узкое отверстие цилиндрической формы используется в геологии, нефтеразведке, строительстве, геотехническом мониторинге. Длина скважины существенно больше её диаметра.

В геотехническом мониторинге гидрогеологическая скважина глубиной от 4 м до 100 метров с диаметром от 75мм.

Пьезометрическая скважина бурится в вертикальном направлении и используется для наблюдения и контроля уровня грунтовых вод, глубины водоносного горизонта, давления внутри пласта, отбора проб грунтовых вод, карстологических наблюдений.

Скважина позволяет получить информацию для:

Пьезометрическая скважина состоит из следующих частей:

Для чего нужна пьезометрическая скважина

Скважина позволяет реализовать непосредственные наблюдения за уровнем грунтовых вод, температурой, химическим составом.

Пьезометр помогает определить характер распределения и перераспределения пластового давления в нефтяных пластах и при разработке площадей. Скважины с пьезометрами могут быть использованы при гидропросушивании в качестве реагирующих на изменение пластового давления.

Отверстия бурят в точках с постоянным составом воды и хорошей сообщаемостью с пластом. Для этого используют вскрытый продуктовый пласт за контуром нефтеносности, где проводят специальные работы. Точное число пьезометрических скважин на территории устанавливается в проектной документации на разработку.

Опишем наш опыт использования гидрогеологических скважин.

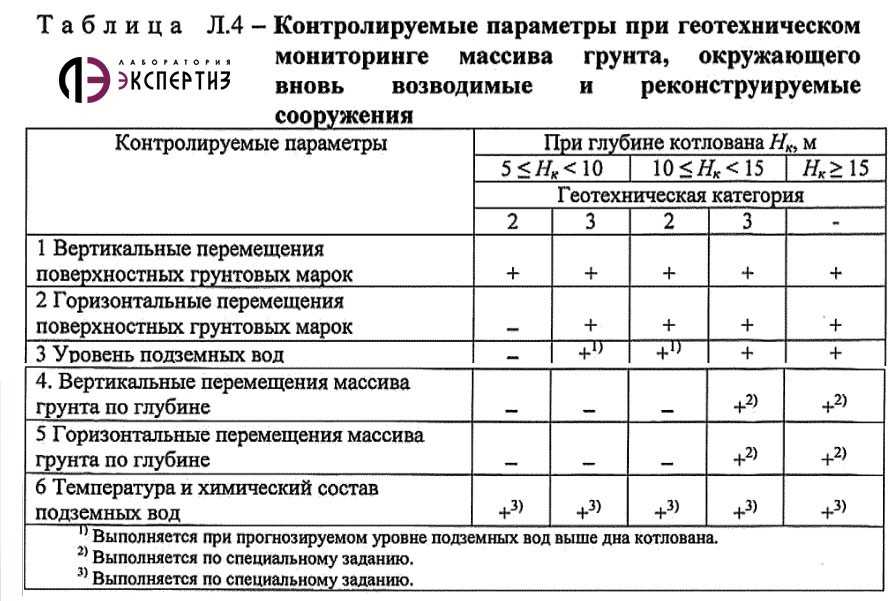

СП22.13330.2016. Основания зданий и сооружений.

Технология бурения пьезометрической скважины:

Пример паспорта скважины:

С заданной периодичностью выполняется измерения уровня грунтовых вод. Замер выполняется специальной мерной лентой с поплавком, либо автоматизированной системой. Запись идет в журнал измерений, фиксируется в таблице. По результатам систематических наблюдений составляется карта гидроизогипс. Много общего с горизонталями на топографическом плане.

Но здесь горизонтали говорят о фактическом залегании уровня грунтовых вод.

Падение уровня грунтовых вод или чрезмерное поднятие может говорить о неверной работе системы водопонижения, изменения гидрогеологии участка, неверных геологических изысканиях (или их неактуальности), нарушении технологии строительства, образования карстов и т.д. В каждом конкретном случае собираются все данные по геотехническому мониторингу, состоянии объекта и делаются выводы, после чего разрабатываются организационно-технические мероприятия по защите от деформаций с последующими наблюдениями в составе мониторинга объекта

Назначение и роль пьезометрических и контрольных скважин, принципы их размещения на месторождении

По своему назначению скважины подразделяются на группы: добывающие, нагнетательные, специальные, вспомогательные.

Добывающие – для добычи нефти, газа и попутных компонентов.

Нагнетательные – для нагнетания в пласты различных агентов с целью обеспечения эффективной разработки залежей.

Специальные – для проведения различного рода исследований с целью изучения параметров и состояния залежей при их подготовке к разработке и в процессе разработки. Эту группу скважин подразделяют на две подгруппы – оценочные и контрольные.

Оценочные скважины используются для оценки нефтегазоводонасыщенности и др.параметров пластов. Их бурят по особой технологии на разных этапах освоения и разработки месторождения с отбором керна из продуктивных пластов и проведением рационального комплекса геофизических исследований для оценки начальной, текущей и остаточной нефтегазонасыщенности.

Контрольные скважины предназначены для контроля за процессами, протекающими в пластах при

разработке залежей нефти и газа. В эту подгруппу скважин входят пьезометрические и наблюдательныескважины.

Пьезометрические скважины служат для проведения наблюдений за изменением в них пластового

давления путем регистрации уровня жидкости в стволе, непосредственного измерения пластового давления глубинным манометром или замера давления на устье. Пьезометрические скважины обычно располагают за контуром нефтеносности, по данным о поведении пластоого давления в них судят об активности законтурной области и ее связи с залежью. В последние годы в нефтяной промышленности к пьезометрическим стали относить и скважины, расположенные в пределах залежи, остановленные для наблюдения за изменением пластового давления.

Наблюдательные – предназначены для наблюдения за характерами вытеснения нефти из пластов – перемещением ВНК, ГНК, ГВК, контакта нефти с нагнетаемыми в пласт агентами, за изменением нефтегазонасыщенности пластов. Эти скважины бурят в пределах залежи. Широко применяют конструкцию с неперфорированной колонной, позволяющей с высокой результативностью применять нейтронные методы исследованич нефтегазоводонасыщенности пластов.

Наряду со специальными скважинами для изучения радиактивными методами процессов, протекающих в пластах, широко используют контрольно-эксплуатационные скважины. Возможность включения эксплуатационных скважтн в сеть специальных особенно широки при разработке много пластовых месторождений. Для использования в качестве контрольно-эксплуатационных выбирают скважины – добывающие и нагнетательные, в которых перфорирована только часть продуктивных пластов горизонта. При этом каждая скважина выполняет роль контрольной для неперфорированных пластов и добывающей или нагнетательной – для перфорированных.

Фонд специальных скважин частично создается за счет целенаправленного бурения, а частично – из числа скважин, которые уже выполнили поставленные перед ними задачи. Так, в число пьезометрических переводят разведочные скважины, оказавшие за пределами залежи, а также добывающие скважины, обводнившиеся в результате вытеснения из пласта нефти или газа водой. Значительную часть наблюдательных бурят специально, но возможен и перевод специальных скважин из одной подгруппы в другую. Например, после фиксации нейтронными методами факта полного обводнения пластов в наблюдательной скважине в последней с целью прверки полученных результатов производят перфорацию исследуемых пластов и испытание их на приток. После подтверждения об обводненности пластов скважина может использоваться в качестве пьезометрической.

Вспомогательные – водозаборные и поглащающие скважины. Водозаборные – это скважины, предназначенные для отбора воды из водонапорного горизонта с целью нагнетания ее в продуктивные пласты и использования для других нужд при разработке месторождения. Поглощающие(сбросовые) – используются для захоронения попутных и других промысловых вод в глубокие водоносные горизонты, если эти воды не могут быть включены в систему заводнения пластов.

Билет № 16
