Нормы и допуски содержания колесных пар

Требования ПТЭ к колесным парам.

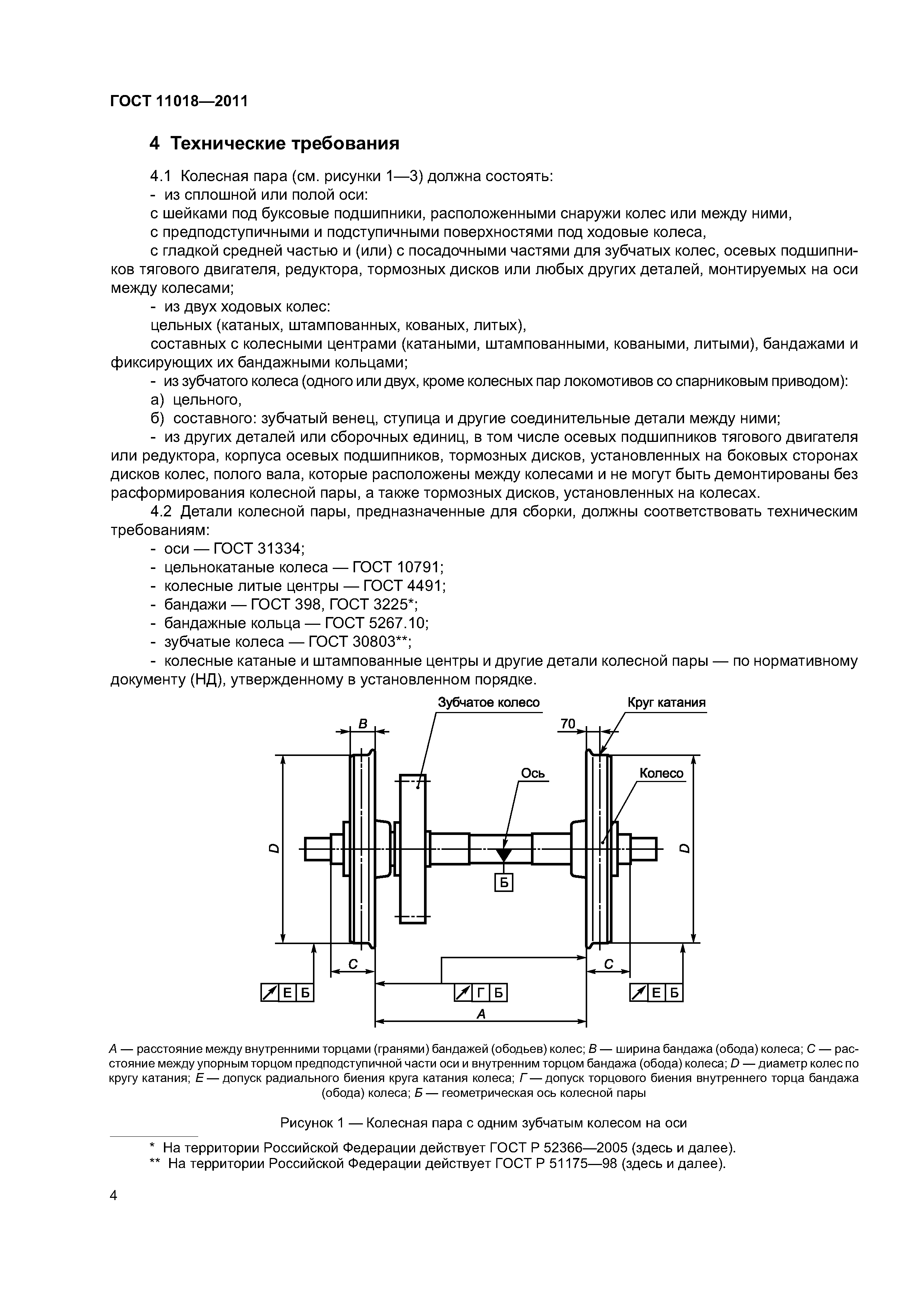

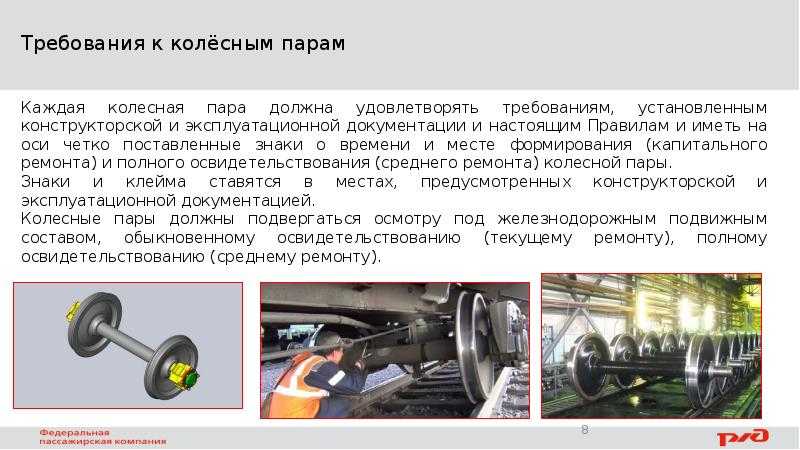

Каждая колесная пара должна удовлетворять требованиям, установленным соответствующей инструкцией по осмотру, освидетельствованию, ремонту и формированию колесных пар подвижного состава.

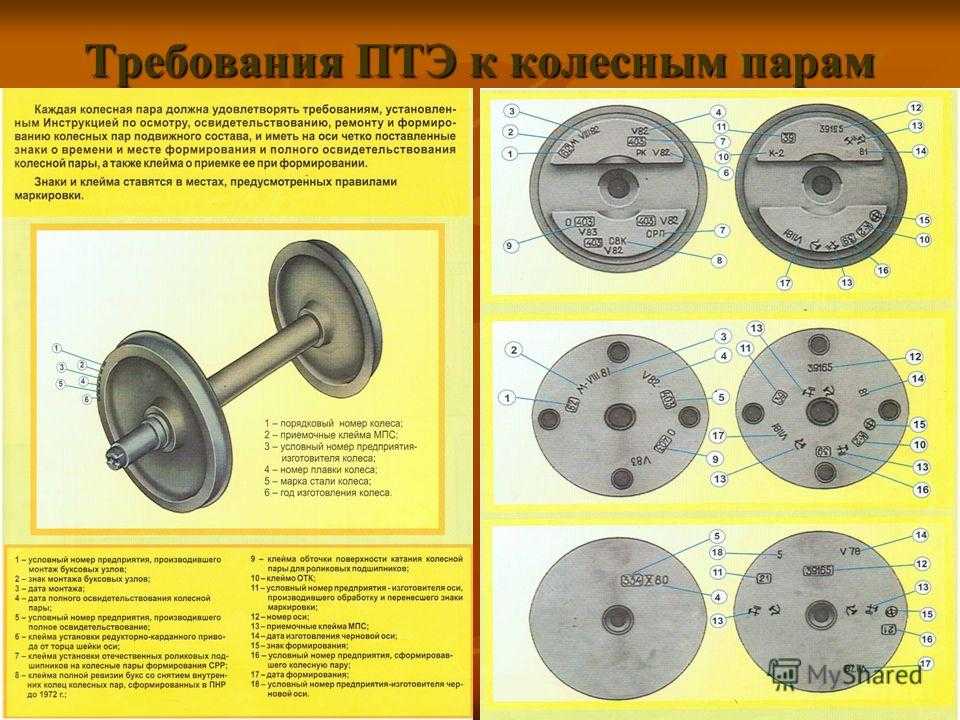

Каждая колесная пара должна иметь четко поставленные знаки и клейма о месте и времени формировании и полного освидетельствования.

Колесные пары осматривают:

— в момент прибытия;

— после прибытия на станцию формирования и после формирования состава перед отправлением, на ПТО;

— при техническом ремонте вагонов;

— во всех случаях после аварий и схода с рельсов вагонов.

Кроме осмотра под вагоном, колесная пара подвергается полному или обыкновенному освидетельствованию.

Обыкновенное освидетельствование колесной пары производят при каждой подкатке из под вагон, если непосредственно перед этим она не подвергалась полному освидетельствованию.

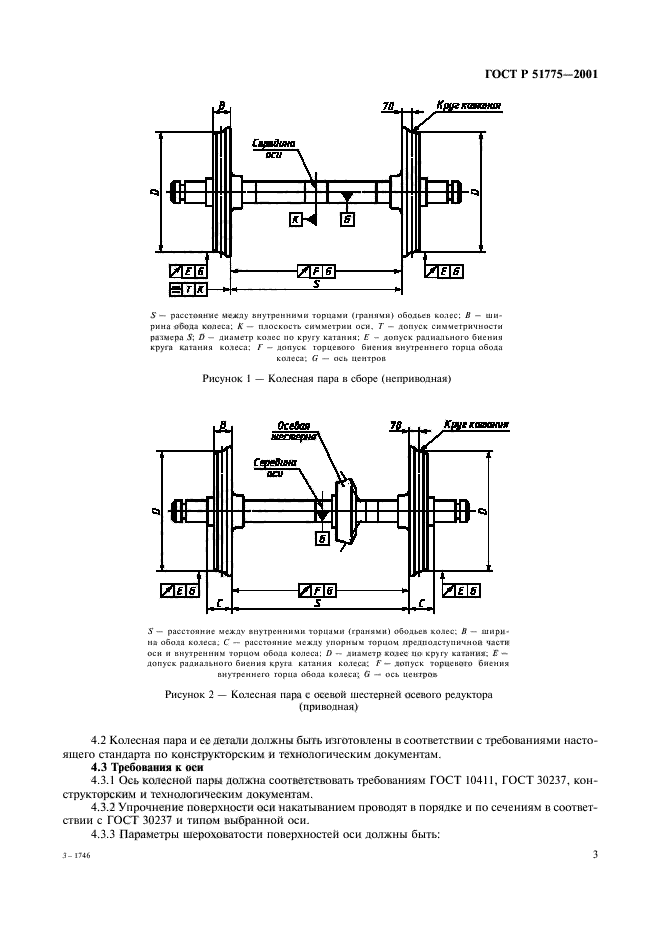

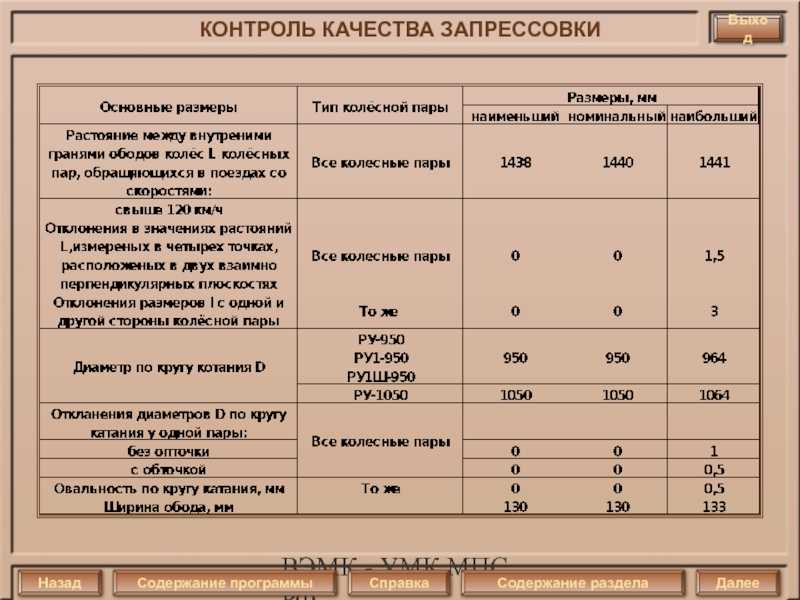

Расстояние между внутренними гранями колес должно быть при скорости движения до 120 км/ч – 1440 ±3 мм, а при скорости движения свыше 120 км/ч – 1440 +3/-1 мм.

Не допускаются к эксплуатации колесные пары:

— с трещиной в любом месте колесной пары;

— с остроконечным накатом гребня;

Допускается к эксплуатации ползун до одного миллиметра;

— ползун от 1 до 2 мм – движение поезда со скоростью до 100 км/ч до ближайшего ПТО;

— от 2 до 6 мм – скорость до 15 км/ч до ближайшей станции с заменой колесной пары;

— от 6 до 12 мм – скорость до 10 км/ч до ближайшей станции с заменой колесной пары;

— свыше 12 мм – скорость до 10 км/ч с исключением вращения колесной пары при помощи тормозного башмака или ручного тормоза.

Навар допускается размером до 0,5 мм;

— навар от 0,5 до 2 мм – движение поезда со скоростью до 100 км/ч до ближайшего ПТО;

— от 2 до 6 мм – скорость до 15 км/ч до ближайшей станции с заменой колесной пары;

— от 6 до 12 мм – скорость до 10 км/ч до ближайшей станции с заменой колесной пары;

Допускается к эксплуатации равномерный прокат:

— для колесных пар с приводом редуктора от торца шейки оси – не более 4 мм;

— для пассажирских вагонов со скоростью движения свыше 120 км/ч – не более 5 мм;

— для поездов дальнего следования (участок обращения 5000 км и более) – не более 6 мм;

— в поездах дальнего следования при скорости до 120 км/ч – не более 7 мм;

— для поездов пригородного и местного сообщений – не более 8 мм;

— для грузовых вагонов – не более 9 мм.

Допускается неравномерный прокат не более 2 мм у пассажирских вагонов дальнего следования, но не более 1 мм при отправлении из пункта формирования и у вагонов с приводом генератора от торца шейки оси.

Выщербина глубиной до 1 мм не бракуется независимо от длины. Выщербина глубиной более 10 мм или длинной более 25 мм к эксплуатации не допускается.

Толщина обода менее 30 мм у вагонов при скорости движения до 120 км/ч и менее 35 мм в поездах следующих со скоростью 120-140 км/ч не допускается.

Кольцевые выработки более 1 мм и шириной более 15 мм около гребня колеса не допускаются.

Толщина гребня (измеренная на расстоянии 18 мм от его вершины):

— при скорости движения свыше 120 км/ч допускается в пределах 33-28 мм;

— у пассажирских вагонов в поездах следования до пункта оборота более 5000 км допускается в пределах 33-26 мм;

— при скорости до 120 км/ч – 33-25 мм.

Высота гребня допускается не менее 28 мм.

Билет 18.

Дата добавления: 2016-07-09; просмотров: 6701; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Действующая редакция

ПРАВИЛА ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ ЖЕЛЕЗНЫХ ДОРОГ РОССИЙСКОЙ ФЕДЕРАЦИИ (утв- МПС РФ 26-05-2000 ЦРБ-756) (2019) Актуально в 2018 году

10.1. Каждая колесная пара должна удовлетворять требованиям, установленным соответствующей инструкцией по осмотру, освидетельствованию, ремонту и формированию колесных пар подвижного состава, утвержденной МПС России, и иметь на оси четко поставленные знаки о времени и месте формирования и полного освидетельствования колесной пары, а также клейма о приемке ее при формировании.

Знаки и клейма ставятся в местах, предусмотренных правилами маркировки.

Колесные пары в установленном порядке должны подвергаться осмотру под подвижным составом, обыкновенному и полному освидетельствованиям, а при подкатке регистрироваться в соответствующих журналах или паспортах.

10.2. Расстояние между внутренними гранями колес у ненагруженной колесной пары должно быть 1440 мм. У локомотивов и вагонов, а также специального самоходного подвижного состава, обращающихся в поездах со скоростью свыше 120 км/ч до 140 км/ч, отклонения допускаются в сторону увеличения не более 3 мм и в сторону уменьшения не более 1 мм, при скоростях до 120 км/ч отклонения допускаются в сторону увеличения и уменьшения не более 3 мм.

10.3. Не допускается выпускать в эксплуатацию и допускать к следованию в поездах подвижной состав и специальный подвижной состав с трещиной в любой части оси колесной пары или трещиной в ободе, диске и ступице колеса, при наличии остроконечного наката на гребне колесной пары, а также при следующих износах и повреждениях колесных пар, нарушающих нормальное взаимодействие пути и подвижного состава.

а) при скоростях движения свыше 120 км/ч до 140 км/ч:

прокат по кругу катания у локомотивов, моторвагонного подвижного состава, пассажирских вагонов более 5 мм;

толщина гребня более 33 мм или менее 28 мм у локомотивов при измерении на расстоянии 20 мм от вершины гребня при высоте гребня 30 мм, а у подвижного состава с высотой гребня 28 мм — при измерении на расстоянии 18 мм от вершины гребня;

б) при скоростях движения до 120 км/ч:

прокат по кругу катания у локомотивов, а также у моторвагонного подвижного состава и пассажирских вагонов в поездах дальнего сообщения — более 7 мм, у моторвагонного и специального самоходного подвижного состава и пассажирских вагонов в поездах местного и пригородного сообщений более 8 мм, у вагонов рефрижераторного парка и грузовых вагонов — более 9 мм;

толщина гребня более 33 мм или менее 25 мм у локомотивов при измерении на расстоянии 20 мм от вершины гребня при высоте гребня 30 мм, а у подвижного состава с высотой гребня 28 мм — при измерении на расстоянии 18 мм от вершины гребня;

в) вертикальный подрез гребня высотой более 18 мм, измеряемый специальным шаблоном;

г) ползун (выбоина) на поверхности катания у локомотивов, моторвагонного и специального подвижного состава, а также у тендеров паровозов и вагонов с роликовыми буксовыми подшипниками более 1 мм, а у тендеров более 2 мм.

При обнаружении в пути следования у вагона, кроме моторного вагона моторвагонного подвижного состава или тендера с роликовыми буксовыми подшипниками, ползуна (выбоины) глубиной более 1 мм, но не более 2 мм разрешается довести такой вагон (тендер) без отцепки от поезда (пассажирский со скоростью не свыше 100 км/ч, грузовой — не свыше 70 км/ч) до ближайшего пункта технического обслуживания, имеющего средства для замены колесных пар.

При величине ползуна у вагонов, кроме моторного вагона моторвагонного подвижного состава, от 2 до 6 мм, у локомотива и моторного вагона моторвагонного подвижного состава, а также специального самоходного подвижного состава от 1 до 2 мм допускается следование поезда до ближайшей станции со скоростью 15 км/ч, а при величине ползуна соответственно свыше 6 до 12 мм и свыше 2 до 4 мм — со скоростью 10 км/ч, где колесная пара должна быть заменена. При ползуне свыше 12 мм у вагона и тендера, свыше 4 мм у локомотива и моторного вагона моторвагонного подвижного состава разрешается следование со скоростью 10 км/ч при условии вывешивания или исключения возможности вращения колесной пары. Локомотив при этом должен быть отцеплен от поезда, тормозные цилиндры и тяговый электродвигатель (группа электродвигателей) поврежденной колесной пары отключены.

При включении грузовых вагонов в пассажирские поезда нормы содержания колесных пар должны удовлетворять нормам, установленным для пассажирских поездов.

Осмотр и освидетельствование колесных пар

За время работы колесные пары подвергают осмотру под тепловозом, обыкновенному и полному освидетельствованию, а также освидетельствованию с выпрессовкой оси. Колесные пары осматривают под тепловозом при всех видах технического обслуживания и текущего ремонта без выкатки из-под тепловоза, приемке и сдаче, выезде под поезд, на пунктах оборота, а также после крушения, аварии, при столкновении или сходе с рельсов.

Во время осмотра проверяют плотность посадки и наличие сдвига бандажа на колесном центре. Ослабление бандажа обнаруживается по глухому дребезжащему звуку при обстукивании бандажа слесарным молотком. Сдвиг бандажа определяют по расхождению контрольных отметок на бандаже и центре колеса. Признаками ослабления бандажа могут быть выделение смазки и ржавчины по окружности в месте прилегания бандажа к ободу колесного центра.

При осмотре проверяют, нет ли на бандажах трещин, ползунов, плен, вмятин, раковин, выщербин, подреза и остроконечного наката гребня. Не реже 1 раза в месяц в каждом депо у всех колесных пар тепловозного парка специальными шаблонами измеряют прокат, толщину гребня и бандажа. Предельный износ отдельных элементов колесной пары приведен на рис. Обыкновенное освидетельствование колесных пар тепловозов производят на текущем ремонте ТР-3 и перед каждой подкаткой колесной пары под тепловоз. При этом наружным осмотром проверяют состояние бандажей, колесных центров и зубчатого колеса, наличие соответствующих знаков и клейм на торцах оси, поверхности бандажа и зубчатом колесе, шаблонами измеряют прокат, толщину бандажа и гребня, шейки оси обследуют магнитным дефектоскопом.

Полное освидетельствование колесные пары тепловозов проходят при капитальных ремонтах, смене бандажей, ремонте с распрессовкой элементов, при неясности или отсутствии клейм и знаков последнего освидетельствования, повреждении колесных пар после аварии или крушения. При полном освидетельствовании колесную пару очищают от грязи и краски до металла, подступичные части оси проверяют ультразвуковым дефектоскопом, заменяют изношенные или дефектные элементы.

После освидетельствования на ось колесной пары наносят клейма и знаки полного освидетельствования. Результаты обыкновенного и полного освидетельствования записывают в специальный журнал и технический паспорт колесной пары, в который заносятся также все данные, связанные с изготовлением и эксплуатацией колесной пары. Освидетельствование колесной пары с выпрессовкой оси производится во всех случаях непрозвучивания оси ультразвуковым дефектоскопом при полном освидетельствовании, при спрессовке двух колесных центров, при отсутствии или неясности клейм формирования и если колесная пара не проходила такого вида освидетельствования. При этом производят все работы, предусмотренные для полного освидетельствования, а также выпрессовывают ось, проверяют магнитным дефектоскопом ее подступичные части для выявления поверхностных трещин, после чего на ось наносят клейма и знаки освидетельствования с выпрессовкой оси.

Требования к колесным парам по ПТЭ

10.1. Каждая колесная пара должна удовлетворять требованиям, установленным Инструкцией по осмотру, освидетельствованию, ремонту и формированию колесных пар подвижного состава, и иметь на оси четко поставленные знаки о времени и месте формирования и полного освидетельствования колесной пары, а также клейма о приемке ее при формировании. Знаки и клейма ставятся в местах, предусмотренных правилами маркировки. Колесные пары в установленном порядке должны подвергаться осмотру под подвижным составом, обыкновенному и полному освидетельствованиям, а при подкатке регистрироваться в соответствующих журналах или паспортах. 10.2. Расстояние между внутренними гранями колес у ненагруженной колесной пары должно быть 1440 мм. У локомотивов и вагонов, а также специального самоходного подвижного состава, обращающихся в поездах со скоростью свыше 120 км/ч до 140 км/ч, отклонения допускаются в сторону увеличения не более 3 мм и в сторону уменьшения не более 1 мм, при скоростях до 120 км/ч отклонения допускаются в сторону увеличения и уменьшения не более 3 мм (Рис.а,б,в). 10.3. Запрещается выпускать в эксплуатацию и допускать к следованию в поездах подвижной состав, включая специальный самоходный подвижной состав, с трещиной в любой части оси колесной пары или трещиной в ободе, диске и ступице колеса, при наличии остроконечного наката на гребне колесной пары, а также при следующих износах и повреждениях колесных пар, нарушающих нормальное взаимодействие пути и подвижного состава: а) при скоростях движения свыше 120 км/ч до 140 км/ч:

прокат по кругу катания у локомотивов, моторвагонного подвижного состава, пассажирских вагонов более 5 мм;
толщина гребня более 33 мм или менее 28 мм у локомотивов при измерении на расстоянии 20 мм от вершины гребня при высоте гребня 30 мм, а у подвижного состава с высотой гребня 28 мм — при измерении на расстоянии 18 мм от вершины гребня (Рис.а);

прокат по кругу катания у локомотивов, а также у моторвагонного и специального самоходного подвижного состава и пассажирских вагонов в поездах дальнего сообщения — более 7 мм, у моторвагонного подвижного состава и пассажирских вагонов в поездах местного и пригородного сообщений — более 8 мм, у вагонов рефрижераторного парка и грузовых вагонов — более 9 мм;
толщина гребня более 33 мм или менее 25 мм у локомотивов при измерении на расстоянии 20 мм от вершины гребня при высоте гребня 30 мм, а у подвижного состава с высотой гребня 28 мм — при измерении на расстоянии 18 мм от вершины гребня (Рис.б);

Неисправности, с которыми колесные пары не допускаются к эксплуатации

Запрещается выпускать в эксплуатацию и допускать к следованию в поездах тепловозы с поперечной трещиной в любой части оси колесной пары или трещиной в ободе, диске и ступице колеса, а также при следующих износах и повреждениях колесных пар, нарушающих нормальное взаимодействие пути и подвижного состава:

прокат по кругу катания — более 7 мм при скорости движения до 120 км/ч;
то же для тепловозов, включаемых в поезда, обращающиеся со скоростью от 121 до 140 км/ч — более 5 мм;
вертикальный подрез гребня высотой более 18 мм, измеряемый специальным шаблоном;
ползун (выбоина) на поверхности катания у тепловозов с роликовыми буксовыми подшипниками более 0,7 мм и с подшипниками скольжения — более 1 мм;
толщина гребня более 33 мм или менее 28 мм при измерении на расстоянии 20 мм от вершины гребня для тепловозов, включаемых в поезда, обращающиеся со скоростью от 121 до 140 км/ч;
при скоростях движения до 120 км/ч толщина гребня более 33 мм или менее 25 мм. Расстояние между внутренними гранями колес должно быть в пределах (1440±3) мм, а для тепловозов, обращающихся в поездах со скоростью от 121 до 140 км/ч,— в пределах 1440.

Кроме того, запрещается выдавать под поезда тепловозы с колесными парами, имеющими хотя бы одну из следующих неисправностей:

трещину или плену в бандаже;
раковину на поверхности катания;
выщербину на поверхности катания длиной более 25 мм и глубиной более 3 мм;
ослабление бандажа на колесном центре, оси в ступице колеса, ступицы зубчатого колеса — на оси, продольную трещину или плену на средней части оси длиной более 25 мм, а на других обработанных поверхностях оси — независимо от размера;
местное увеличение ширины бандажа в результате раздавливания более 5 мм;
ослабление бандажного кольца в сумме на длине более 30%;
неясности клейм последнего полного освидетельствования;
отсутствие или неясность клейм формирования;
если колесной паре не производилось еще освидетельствования с выпрессовкой оси (при ремонте со сменой элементов);
толщину бандажа колесной пары менее 36 мм.
