Радиосвязь способы организации радиосвязи

Выбор частот

Страны определили вещанию, связи полосы. Широким массам отданы диапазоны, демонстрирующие максимальные недостатки: значительное затухание, поглощение парами воды. Преимущества достались армии, спасателям, полиции.

Обычно частоты даются с шагом 100 кГц. Южная Корея, США, Филиппины, Карибы задействуют лишь нечётные множители каналов. Европа, Греция, Африка поступают наоборот. И только Италия уменьшила шаг вдвое (50 кГц). Частоты каналов фазовой модуляции ниже УКВ сегодня устарели.

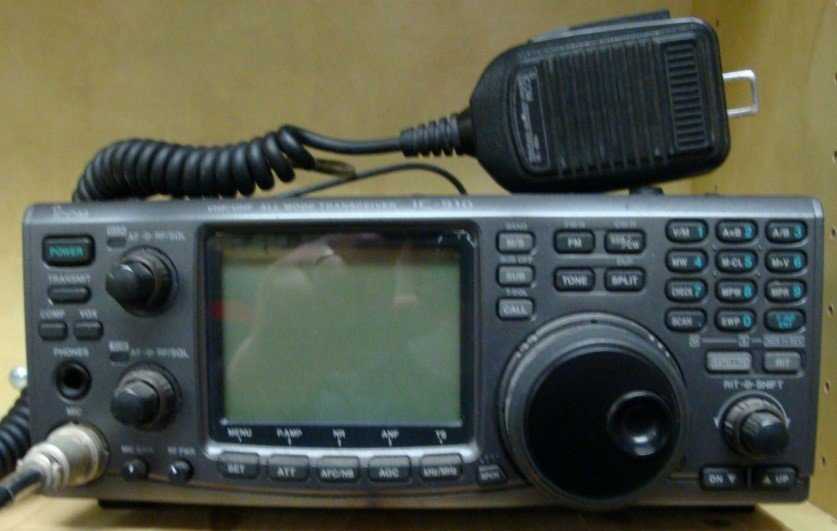

Любительские

Радиолюбителям страны выделяют ограниченные диапазоны:

Радиолюбитель обязан сдать экзамен государственной комиссии, получив позывной.

Гражданские

Частоты доступны гражданам, включая лишённых личных позывных (см. выше). История развития вопроса красноречиво иллюстрируется примером США, осваивающего грабли. Послевоенный бум заставил правительство пересмотреть ряд вопросов. Радиолюбителям вырезали скромный надел 460-470 МГц, одновременно ограничили мощность передатчиков (класс А – 60 Вт, класс В – 5 Вт), немедля вызвав критику профессионалов:

27 МГц

Был найден компромисс – средняя область КВ-диапазона, задействованная медициной, промышленностью. США стали регистрировать радиолюбителей, аппаратура постепенно дешевела. Отчётность бесстрастно показала резкий рост желающих общаться средствами эфира: 500.000 официальных пользователей (январь 1977 года). СССР разрешили обывателям засорять 27 МГц 30 декабря 1988 года. Шизофреники скажут: вот, развалили Союз радиолюбители. Параноики добавят музыкантов, алкоголиков, тунеядцев, интеллигенцию, отдельных студентов…

Советские органы выделили передатчикам мощностью 0,5 Вт 10 полузасекреченных каналов, шагом 12,5 кГц. Промышленность выпустила радиостанции Урал-Фермер. Результат виден невооружённым глазом. Фермеры отказались наводнять Урал сельскохозяйственной продукцией. Радиостанции мощностью ниже 10 Вт не подлежат государственной регистрации. Соглашения постоянно меняются, уточняйте сведения, получая свежие цифры.

Сегодня диапазон 27 МГц международный, предъявляет единственное ограничение: мощность передатчика ниже 10 Вт. Широко используют дальнобойщики. Весомые преимущества коротких волн позволяют им огибать препятствия. Мировая практика предусматривает ряд соглашений, исполняемых производителями:

Загруженность эфира заставила искать способы впихнуть больше информации. Изобрели нулевой канал 26,96 МГц, сообразно ввели еще 40 каналов (шаг 10 кГц). Радиолюбители быстро разрубили путы, выдумав незамысловатую систему обозначений, учитывающую ералаш:

Особенности международных отношений вызывают периодически путаницу. Зарубежные производители неправильно заводят российскую сетку, изготавливая аппаратуру. Любители решают проблему, выбирая «Польшу».

ДМВ: 433,075..434,775 МГц

Максимальная выходная мощность нерегистрируемого передатчика ограничена цифрой 0,01 Вт. Более мощную аппаратуру настраивают. Международным сообществом частоты/устройства называются LPD433 (маломощная аппаратура 433 МГц). Используются:

Запрещается применять внешние, тем более направленные антенны. Диапазон 433,075..434,775 МГц вместил 69 каналов, шаг 25 кГц. Некоторые станции 8-канальные.

Зарубежная практика пестрит необычными правилами:

ДМВ: 446, 00625..446,09375 МГц

Систему часто называют PMR446 (аналог FRS США), максимальная мощность передатчика – 0,5 Вт. Общепринятый вызывной, аварийный канал – 8; автомобильный (эквивалент 15 канала 27 МГц) – 2. Столь неровные цифры призваны уберечь от помех соседние диапазоны. Номера каналов-частоты:

Белорусы используют 16 каналов, прибавляя 8 сверху. Россия разрешила LPD в ноябре 2005 года. Европой зарегистрирован своеобразный рекорд: связь Великобритания-Нидерланды дальностью 535,8 км. Типовые значение существенно ниже.

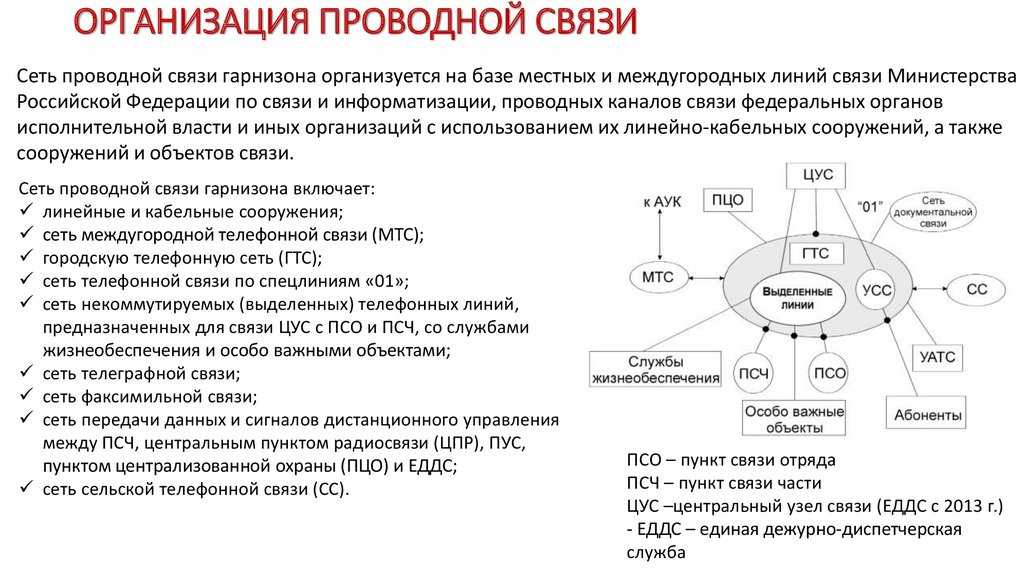

Способы организации радиосвязи

Существуют два основных способа организации радиосвязи: радионаправление и радиосеть.

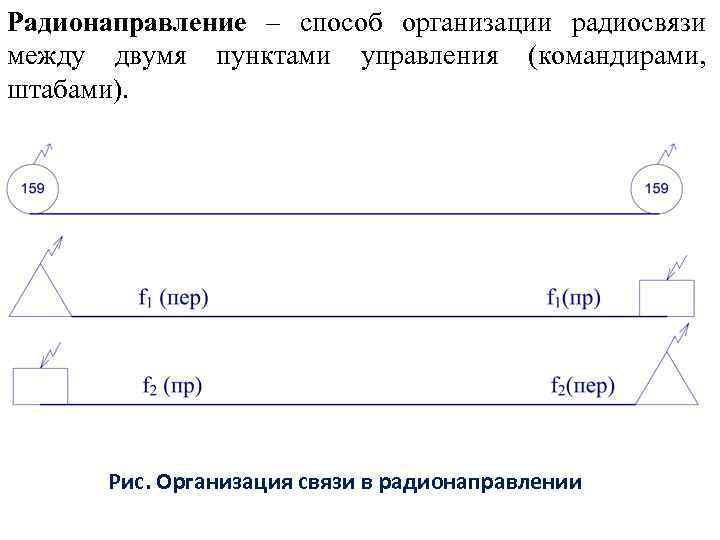

Радионаправление — это способ организации радиосвязи между двумя корреспондентами на выделенных только для них частотах (частотных каналах). Данный способ позволяет обеспечить:

оперативность доведения сообщений до корреспондента (удовлетворяется требование своевременности связи)

достоверность и скрытность связи.

Недостатком способа является большой расход радиосредств (если управление имеет в подчинении 10 подразделений, то для управления ими потребуется 20 радиостанций), большой расход радиочастотного ресурса (на каждое радионаправление необходимо выделить отдельные частоты), необходимость выделения операторов на каждую радиостанцию.

Данный способ организации радиосвязи используется для управления с корреспондентами (подразделениями), выполняющими наиболее важные задачи и располагающими наиболее срочной информацией.

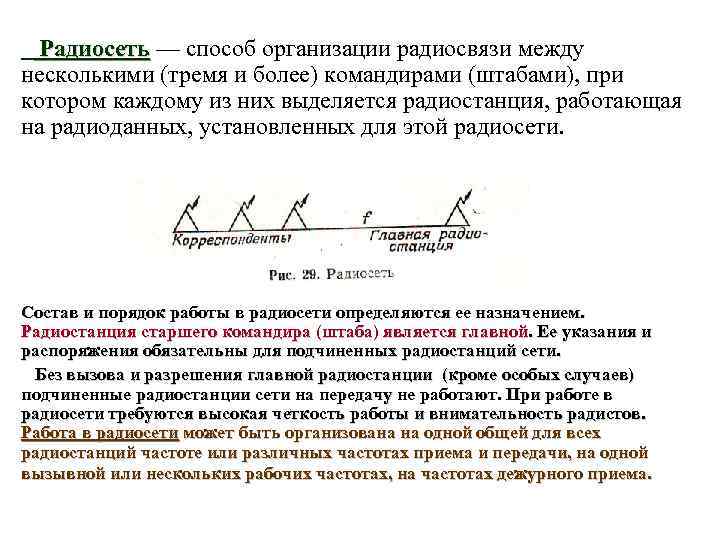

Радиосеть — это способ организации радиосвязи между тремя и более корреспондентами на выделенных частотах, общих для всех корреспондентов. Преимуществами способа являются:

а) экономное расходование радиосредств (одна радиостанция позволяет обеспечить связь со всеми его подразделениями);

б) экономное расходование частотного ресурса и личного состава;

в) возможность одновременного доведения информации до всех корреспондентов (циркулярная передача).

Основным недостатком радиосетей закреплением одной частоты (частотного канала) за всеми корреспондентами является ограниченная пропускная способность, поскольку в этом случае возможна лишь поочередная передача сообщений. Кроме того, корреспонденты могут прослушивать информацию, которая им не адресована. Таким образом, в радиосетях возникают проблемы со своевременностью и скрытностью передачи сообщений. Поэтому данный способ организации радиосвязи используется на менее ответственных информационных направлениях с принятием дополнительных мер по выполнению требований к связи.

Зачастую на территории реальная обстановка не позволяет обеспечить прямую радиосвязь между двумя или несколькими корреспондентами из-за больших расстояний или по условиям распространения радиоволн. В этом случае организуются радиосети или радионаправления с ретрансляцией сигналов.

Ретрансляция — это способ увеличения дальности связи путем использования промежуточных станций-ретрансляторов, обеспечивающих прием сигналов от одного корреспондента, их усиление и передачу другому корреспонденту (или группе корреспондентов). В одном из вариантов ретранслятор представляет собой две радиостанции, выходы приемника каждой из которых соединены со входом передатчика другой. Радиостанции специальным сигналом автоматически или вручную оператором могут переключаться на прием или передачу, причем в каждый момент времени одна радиостанция работает только на прием, а другая — только на передачу.

Способ ретрансляции сигналов широко используется радиорелейной и спутниковой связи. При строительстве линий радиорелейной связи ретрансляторы размещаются в пределах прямой видимости друг от друга. В спутниковых системах связи радиостанция — ретранслятор размещается на борту искусственного спутника Земли, находящегося на определенной орбите в околоземном пространстве.
