Рельеф

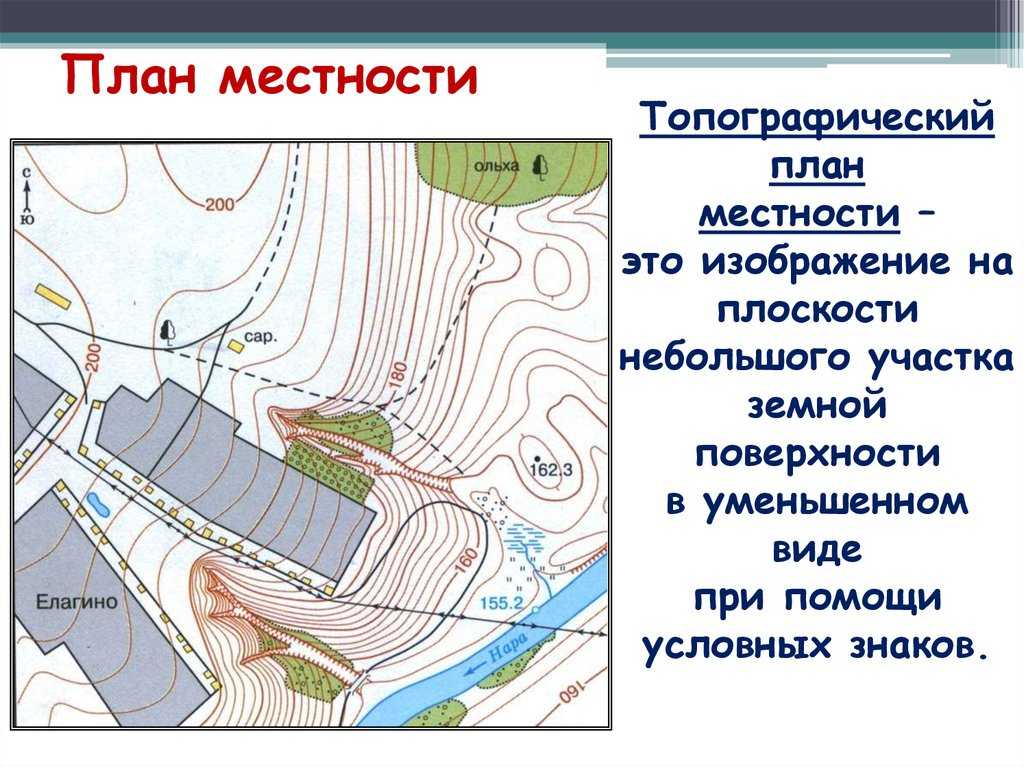

На топографическом плане для изображения форм рельефа используются замкнутые линии. Такие горизонтали дают объемное представление о рельефе местности.
Горизонтали
Горизонталью называют линию на карте, которая соединяет точки земли с одинаковой высотой относительно уровня моря. Но те части земной поверхности, которые нельзя отобразить линиями, помечаются специальными знаками. К таким неровностям относятся овраги, обрывы, скалы.
Горизонтали рисуются на плане через одинаковые отрезки высоты. Поэтому количество горизонталей говорит читателю о высоте или глубине неровности. Чем больше и чаще расположены горизонтали, тем круче подъем или спуск. А с помощью бергштриха можно понять возвышенность на карте или яма.
Бергштрих — это черточка, проведенная перпендикулярно изолинии и указывающая свободным концом направление уменьшения величины объекта.
Бергштрихи
1.8. Понятие о точечных ориентирах. Внемасштабные объекты. Обозначение их на карте
1.8. Понятие о точечных ориентирах. Внемасштабные объекты. Обозначение их на карте
В предыдущих параграфах мы познакомились с линейными и площадными ориентирами.
Есть еще одна, большая группа ориентиров, называемых точечными (Рис. 8). Это многочисленные искусственные объекты — заводские трубы, водонапорные башни, обелиски, колодцы.Это отдельные камни, бугорки и микроямки. Это муравейники, корчи, пни и отдельные деревья.
Объединяет эти ориентиры то, что они не имеют ни площади, ни протяженности. Их можно представить в виде точки. Такие ориентиры менее удобно использовать в качестве привязок, они не так заметны как линейные и площадные. Исключение составляют высокие сооружения и крупные камни.
Чаще всего точечные ориентиры имеют небольшой размер — в пределах 3–8 метров в плане. Если микроямку диаметром 5 метров попытаться изобразить в масштабе 1:10000, то на карте она будет размером 0,5 мм.
Рисовать и разглядывать объект таких размеров очень неудобно. Поэтому, применяемые для обозначения точечных объектов знаки, делаются более крупными.
Например, наша микроямка будет показана знаком диаметром примерно 1,5 мм.
Объекты, которые нельзя выразить в масштабе карты из-за небольших размеров, будем называть внемасштабными.
Как узнать точное местоположение нашей микроямки? Нужно найти «центр тяжести» условного знака. Если мы установим наш знак центром тяжести на острие иголки, он не упадет, а будет находиться в равновесии. Точно также определяется точное местоположение других внемасштабных объектов.
Когда говорят о камнях, микробугорках и микроямках имеют в виду объекты размерами 2–8 метров (зависит от масштаба карты).
|
|
| 118 Специальные формы рельефа Цвет: коричневый. | |
| 314 Специальный объект гидрографии Знак служит для показа специальных внемасштабных объектов гидрографии. Пояснение к использованию знака должно быть дано в легенде карты. Цвет: голубой. | |
| 118 Специальные формы рельефа Цвет: коричневый. |
Особый объект — это интересный ориентир, для которого нет специального знака, но который автор карты решил показать. Это может быть корч, муравейник и т. п.
Корч — вывороченный из земли пень или дерево.

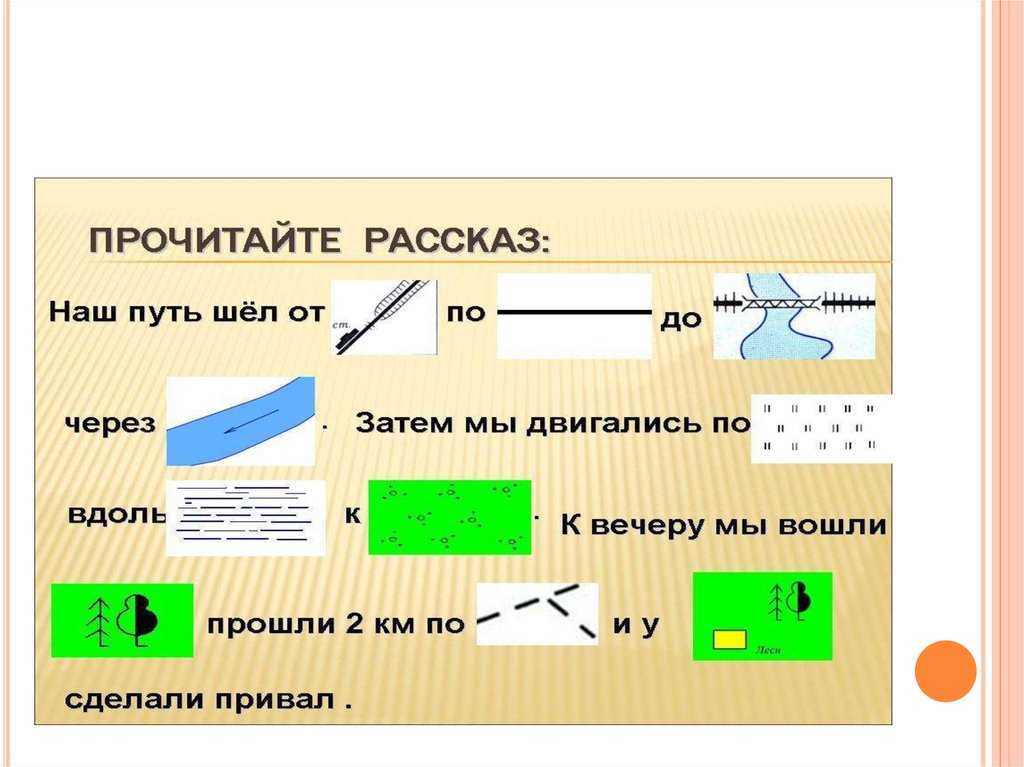

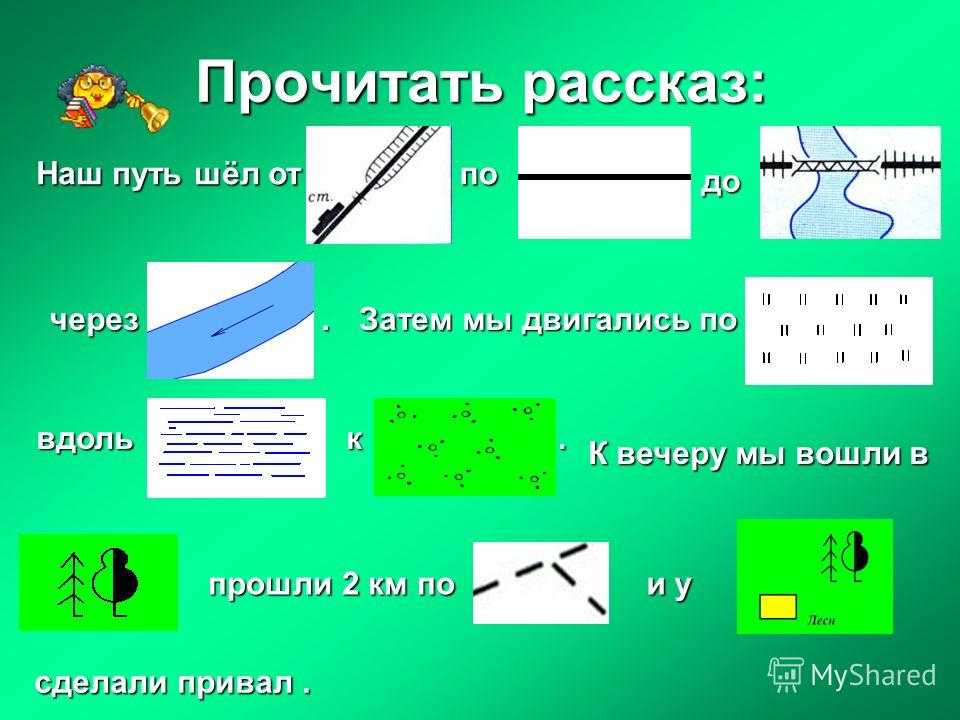

Изучая условные знаки, вы обратили внимание на то, что для их обозначения используются разные цвета. Черный цвет — это камни и искусственные (сделанные руками человека) объекты — дороги, башни, строения и т
п
Черный цвет — это камни и искусственные (сделанные руками человека) объекты — дороги, башни, строения и т. п.
- Зеленый и желтый — растительность.
- Синий или голубой цвет — вода.
- Коричневый — рельеф.
- Рельефом будем называть неровности почвы — ямы, бугры, горы и овраги.
- Например, знак особого объекта, показанный зеленым цветом, будет обозначать особый объект растительности, а коричневым — особый объект рельефа.
- Задания для самостоятельной работы.
- Спланируйте и пробегите дистанцию со множеством КП, расположенных на точечных ориентирах.
- Пусть ваши друзья спланируют вам дистанцию и заклеят кружочки КП белой бумагой. Пробегите дистанцию, нарисуйте на карте ориентиры КП.
- Расставьте КП на точечных ориентирах. Пусть ваши друзья пробегут по этой дистанции. Поменяйтесь ролями.
- Написал Алексей Абрамов kontur.tk
Download SocComments v1.3
Система условных обозначений на картах. Масштабные, внемасштабные и пояснительные условные знаки
Условные знаки — это графические обозначения, показывающие положение какого-либо объекта на местности и передающие его качественную и количественную характеристику. В РФ и странах СНГ используется 465 условных знаков (в США — 243, во Франции — 288. в ФРГ — 231).
Группы однородных местных предметов изображаются на картах с помощью основного (базового) условного знака. Качественная и количественная характеристика объектов одной группы определяется с помощью усложнения базового условного знака.
Чем крупнее масштаб карты, тем больше объектов и с большими подробностями показывается на ней при изображении данной территории. С уменьшением масштаба карты сокращается информационная емкость изображения на ней различных объектов.
На топографических картах масштаба 1:25000 – 1:100000 показываются по возможности все топографические объекты и их характерные особенности, имеющие значение для войск. На картах масштабов 1:200000 и 1:500000 отображаются лишь наиболее существенные из них, причем со значительным обобщением их плановых очертаний и других показателей.
Условные знаки местных предметов делятся на три основные группы:
- масштабный;
- внемасштабные;
- пояснительные.
Масштабными (или контурными) условными знаками обозначаются объекты, выражающиеся в масштабе карты, то есть такие, размеры которых (длину, ширину, площадь) можно измерить по карте.
Каждый такой знак состоит из контура, т. е.
планового очертания изображаемого объекта и заполняющего его пояснительного обозначения в виде фоновой окраски, цветной штриховки или сетки одинаковых по своему рисунку значков (запоминающих знаков), указывающих род и разновидность объекта.
Контуры объектов показываются на картах пунктиром, если они не совпадают с другими линиями местности (канавами, береговыми линиями, дорогами и т. д.), которые обозначаются своими условными знаками.

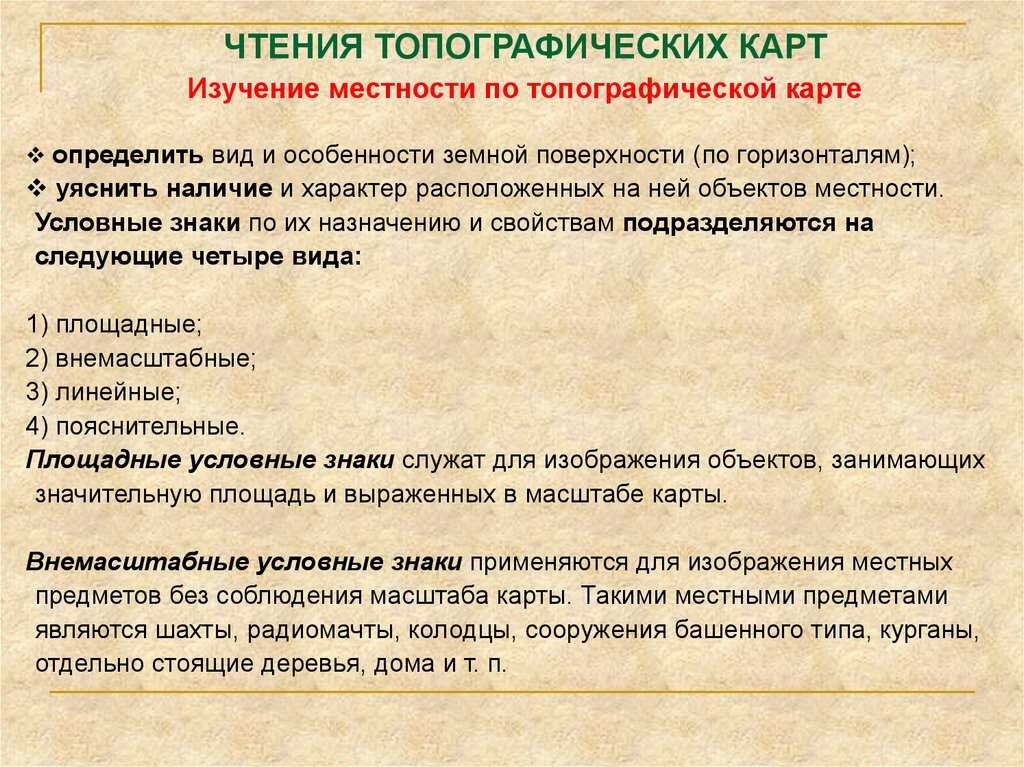

Внемасштабными (точечными) условными знаками изображаются малоразмерные объекты (колодцы, отдельные дома, башни, памятники и др.), не выражающиеся в масштабе карты, фигурный рисунок такого знака включает главную точку, показывающую точное положение объекта на местности, и обозначает, что это за предмет.
Внемасштабные условные знаки можно разделить на 4 группы в зависимости от положения главной точки:
- знаки, имеющие центр симметрии, (кружок, квадрат, прямоугольник, звездочка и т. д.); главная точка совпадает с центром симметрии;
- знаки, имеющие широкое основание, главная точка — в середине основания;
- знаки, имеющие основание в виде прямого угла; главная точка — в вершине утла;
- знаки, представляющие сочетание нескольких фигур; главная точка — в центре симметрия нижней фигуры.

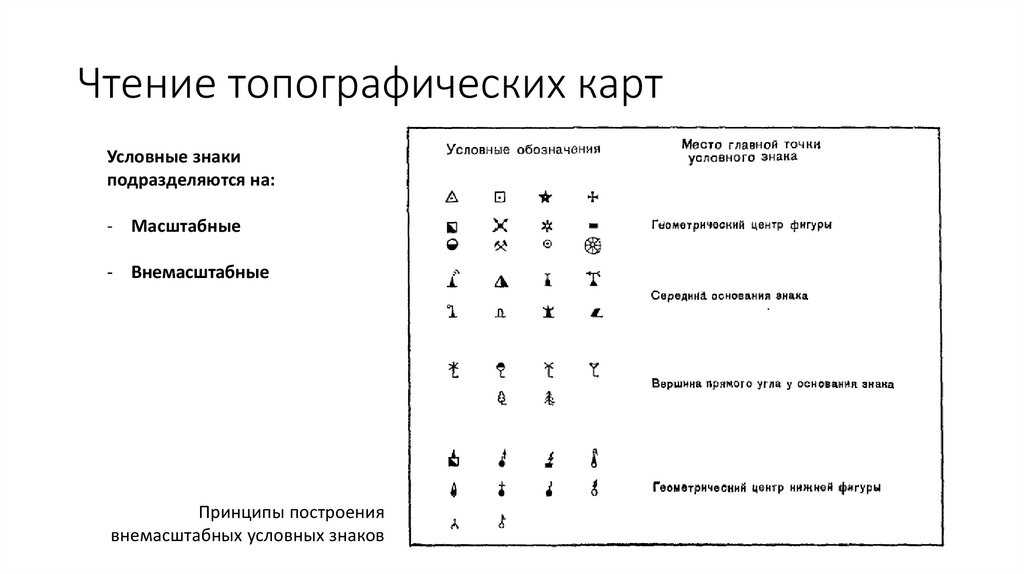

Рис. 1. 1 – пункты геодезической сети; 2 – точки съемочной сети, закрепленные на местности центрами; 3 – астрономические пункты; 4 – церкви; 5 – заводы, фабрики и мельницы без труб; 6 – электростанции; 7 – водяные мельницы и лесопилки; 8 – склады горючего и газгольдеры; 9 – шахты и штольни действующие; 10 – нефтяные и газовые скважины без вышек.
Геометрический центр фигуры
Середина основания знака
Рис. 2. 1 — заводские и фабричные трубы; 2 – терриконы; 3 – телеграфные и радиотелеграфные конторы и отделения, телефонные станции; 4 – метеорологические станции; 5 – семафоры и светофоры; 6 – памятники, монументы, братские могилы, туры и каменные столбы высотой более 1 м; 7 – буддийские монастыри; 8 – отдельно лежащие камни.
Вершина прямого угла у основания знака
Рис. 3. 1 – ветряные двигатели; 2 – бензоколонки и заправочные станции4 3 – ветряные мельницы; 4 – постоянные знаки речной сигнализации; 5 – отдельно стоящие лиственные деревья; 6 — отдельно стоящие хвойные деревья
Геометрический центр нижней фигуры
Рис. 4. 1 – заводы, фабрики и мельницы с трубами; 2 – будки трансформаторные; 3 – радиостанции и телецентры; 4 – нефтяные и газовые вышки; 5 – сооружения башенного типа; 6 – часовни; 7 – мечети; 8 – радиомачты и телевизионные мачты; 9 – печи для обжига извести и древесного угля; 10 – мазары, суборганы.
Этими главными точками необходимо пользоваться при точных измерениях расстояний между объектами по карте и при определении координат объектов.
К внемасштабным условным знакам относятся такие знаки дорог, ручьев и других линейных объектов, у которых в масштабе выражается только длина, ширина же не может быть измерена по карте.
Точное положение таких объектов на местности соответствует продольной оси (середина) знака на карте.
Пояснительные условные знаки применяются для дополнительной качественной и количественной характеристики изображаемых объектов и показа их разновидностей (например, условный знак дерева внутри леса).
Читать полный конспект Чтение топографических карт. Понятие о карте
Символика легенды
Условные знаки в этом случае — это графические символы, которыми обозначают различные объекты, особенности местности. Легенда карты мира или какой-то определенной местности помогает разобраться в них. Без этого правильно прочесть атлас невозможно.
Если вы постоянно работаете с картами, то какие-то условные знаки понимаете уже логически. Например, если нарисовано что-то, имеющее определенную площадь, этот объект будет очерчен границами или даже заштрихован изнутри. Для изображения того, что не растянуто на местности, используются линии, определенные точечные символы.
Площадь того или иного объекта не берется примерной — его изображение отталкивается от масштаба. Сведения о последнем вы всегда найдете в легенде карты России, мира, отдельной зоны или области.
Главные требования к условным знакам — они должны быть простыми, логически понятными и разнообразными. Для этого, например, отдельные категории исполнены картографом в одном цвете и стиле что на карте, что в легенде. Выделить что-то можно и выбором определенного шрифта, его размера. Так, например, мегаполисы обозначаются заглавными буквами, областные центры — прописными, небольшие населенные пункты — мелким шрифтом. А в легенде уже расписано, какое число жителей подразумевает под собой каждое написание.
Еще одно важное требование к атласу — читабельность символов не только в таблице-легенде, но и на нем самом. Трудно разобраться в изображенном, если условные знаки сливаются с общим фоном, похожи друг на друга, нарисованы без учета качества печати
Картограф также обращает внимание и на то, цветным или черно-белым будет атлас. В первом случае разнообразие и четкая видимость символов большей частью достигается различными оттенками, во втором — многоликостью изображений, форм, шрифта
Конечно, нам более удобны для ориентировки на местности максимально подробные карты. Но при этом перегруженность символикой может и сильно утяжелить прочтение атласа. Чтобы узнать, что скрыл под собой тот или иной условный знак, приходится из раза в раз обращаться к легенде, что довольно хлопотно. Поэтому картограф должен уметь быть лаконичным — изобразить только необходимое, где-то добавить нужные подробности, вынести увеличенный участок. В противном случае карта превратится в сложный ребус для учащегося, путешественника или иного читателя.
Система условных обозначений на картах

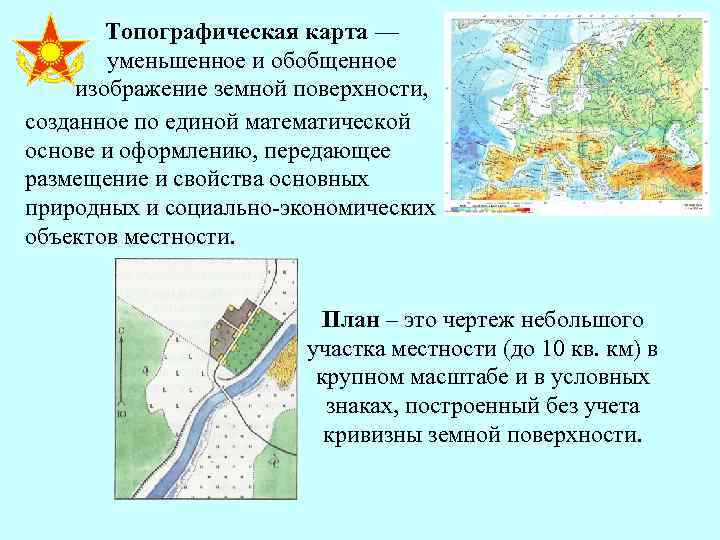

С момента появления первых чертежей местности (пусть даже самых примитивных), человек вынужден был изображать предметы и ситуацию на ней. Просто передавать облик предмета (его изображение) было не всегда возможно, а чаще и не нужно. Поэтому исторически вырабатывалась система символов для передачи информации о характере местности, ее особенностях и протекающих на ней процессах. Особенно большое количество таких символов применяется на топографических картах и планах. Это вызвано необходимостью передачи детальной и подробной информации.
Определение 1
Топографическими условными знаками называются символические условные обозначения объектов и явлений, применяемые для их изображения на топографических картах и планах, с целью информирования об облике, местоположении и качественных характеристике воспроизводимых на этих картах и планах предметов, контуров и элементов рельефа.
В принятой системе условных обозначений группа однородных предметов изображается с помощью определенного знака. Он является основным, базовым. С его помощью определяется качественная и количественная характеристика однородных объектов. Чем больше масштаб карты, тем большее количество однородных знаков может быть нанесено. С уменьшением масштаба карты увеличивается охват территории и в силу вступает принцип генерализации. Наносятся только более крупные и важные объекты.

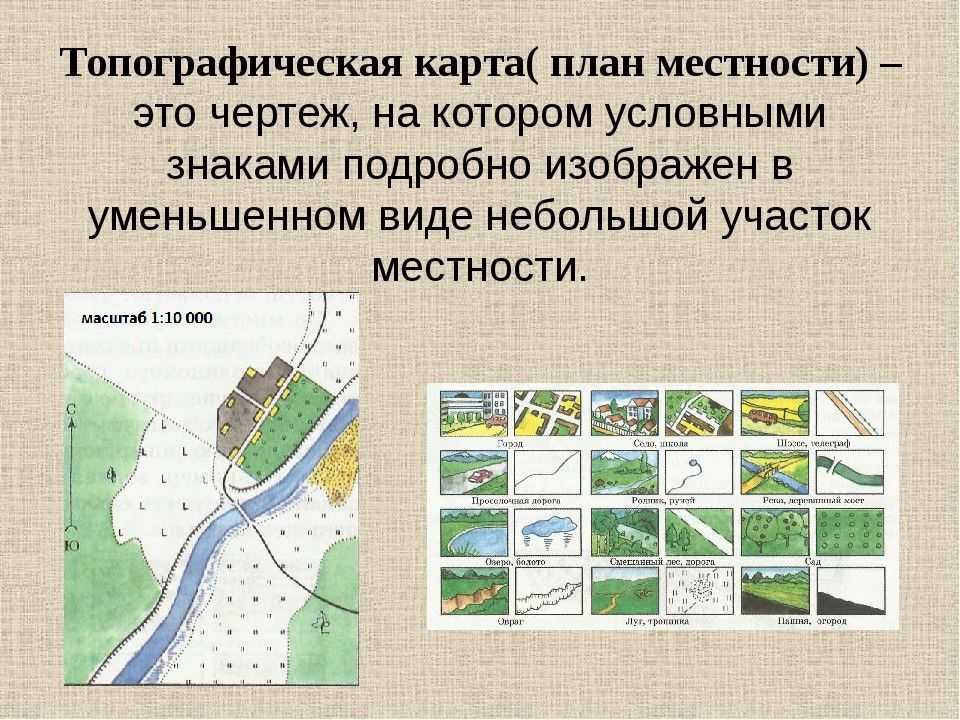

Масштабы топографических карт, схем и планов
Масштабы картографического материала определяют его тип и классификация выглядит следующим образом:
топографические планы (самое подробное и крупномасштабное изображение) – от 1:5000 до 1:500.
- крупномасштабные – 1:10000, 1:25000, 1:50000;
- среднемасштабные – 1:100000, 1:1000000;
- мелкомасштабные – менее 1:1000000.
Масштаб позволяет с помощью линейки и карты определить точные расстояния и размеры (площади) объектов. Отношение отрезка на карте к реальному расстоянию, в зависимости от масштаба, выглядит следующим образом:Масштаб 1:5000 в 1 см на карте — 50 м в натуре (1 см 2 – 0,25 га);Масштаб 1:10000 в 1 см на карте — 100 м в натуре (1 см 2 – 1 га);Масштаб 1:25000 в 1 см на карте — 250 м в натуре (1 см 2 – 6,25 га);и т.д.А вот топографические схемы могут быть безмасштабными или произвольного масштаба (зачастую определяется техническим заданием или выбирается наиболее пригодный для читаемости).
Масштабные условные знаки
С момента появления первых чертежей местности (пусть даже самых примитивных), человек вынужден был изображать предметы и ситуацию на ней. Просто передавать облик предмета (его изображение) было не всегда возможно, а чаще и не нужно.
Поэтому исторически вырабатывалась система символов для передачи информации о характере местности, ее особенностях и протекающих на ней процессах. Особенно большое количество таких символов применяется на топографических картах и планах.
Это вызвано необходимостью передачи детальной и подробной информации.
Определение 1
Топографическими условными знаками называются символические условные обозначения объектов и явлений, применяемые для их изображения на топографических картах и планах, с целью информирования об облике, местоположении и качественных характеристике воспроизводимых на этих картах и планах предметов, контуров и элементов рельефа.
Чем больше масштаб карты, тем большее количество однородных знаков может быть нанесено. С уменьшением масштаба карты увеличивается охват территории и в силу вступает принцип генерализации. Наносятся только более крупные и важные объекты.
Условные знаки
Вся система условных знаков состоит из трех основных групп:
- масштабные (контурные) условные знаки;
- внемасштабные условные знаки;
- пояснительные условные знаки.
Определение 2
К внемасштабным условным знакам относятся символы, изображающие малоразмерные объекты.
Их изображение не может быть выражено в масштабе карты. Оно обозначает лишь точку местонахождения объекта и информирует о характере объекта. Эти значки еще носят название точечных условных знаков. Подобными символами обозначаются колодцы, отдельные дома, башни, памятники, церкви и т.п.
В зависимости от мета расположения главной точки внемасштабные условные знаки делятся на:
- знаки, имеющие центр симметрии;
- знаки, которые имеют широкое основание;
- знаки в виде прямого угла;
- сочетание нескольких фигур с главной точкой в центре симметрии нижней фигуры.
В категорию пояснительных условных знаков входят обозначения, применяемые для дополнительной информации об объекте или характеристике предмета. Они дополняют масштабные и внемасштабные условные обозначения и применяются в сочетании с ними. К пояснительным условным знакам можно отнести подписи и цифры.
В классификациях условных знаков топографической карты существуют разночтения между специалистами. Некоторые рассматривают масштабные условные знаки как единую категорию. Другие разделяют ее на две подгруппы: контурные и, собственно, масштабные.
Определение 3
К контурным условным знакам относятся символы, применяемые для обозначения контуров предметов и объектов в масштабе карты.
Таковыми являются:
- лес;
- поле;
- огород;
- болото.
Границы данных объектов на карте соответствуют границам объекта на местности и выполняются в масштабе карты или плана. Как правило, чертят их точечным пунктиром. Площадь внутри контура может быть заполнена пояснительными условными знаками или фоном.
Определение 4
Собственно масштабные топографические (картографические) условные знаки представляют собой изображения более мелких объектов, которые нельзя передать полностью в соответствии с масштабом карты или плана.
Таковыми являются объекты, характеристику которых нельзя полностью выразить в масштабе. Например, длинна реки изображается в масштабе, а ширина – нет.
Информация о подобных линейных объектах обязательно дополняется пояснительными условными знаками (ширина дороги, глубина реки или брода и т.п.).
Условные обозначения контурных и тематических карт
Контурная карта – это особая разновидность географических карт, предназначенная для учебных целей. Она содержит в себе лишь координатную сетку и некоторые элементы географической основы.
Набор условных знаков контурных карт по географии не очень широк. Само название этих карт довольно красноречиво: для их составления используются лишь контурные обозначения границ определенных объектов – стран, регионов и областей. Иногда на них также наносятся реки и крупные города (в виде точек). По большому счету, контурная карта – это «немая» карта, которая как раз и предназначена для заполнения ее поверхности определенными условными знаками.
Тематические карты чаще всего встречаются в атласах по географии. Условные знаки таких карт чрезвычайно разнообразны. Они могут быть изображены в виде цветового фона, ареалов или так называемых изолиний. Нередко используются диаграммы и картограммы. В целом для каждого вида тематических карт существует свой набор специфических условных обозначений.
Масштабные условные знаки
В классификациях условных знаков топографической карты существуют разночтения между специалистами. Некоторые рассматривают масштабные условные знаки как единую категорию. Другие разделяют ее на две подгруппы: контурные и, собственно, масштабные.
Определение 3
К контурным условным знакам относятся символы, применяемые для обозначения контуров предметов и объектов в масштабе карты.
Таковыми являются:
- лес;
- поле;
- огород;
- болото.
Границы данных объектов на карте соответствуют границам объекта на местности и выполняются в масштабе карты или плана. Как правило, чертят их точечным пунктиром. Площадь внутри контура может быть заполнена пояснительными условными знаками или фоном.
Определение 4
Собственно масштабные топографические (картографические) условные знаки представляют собой изображения более мелких объектов, которые нельзя передать полностью в соответствии с масштабом карты или плана.
Таковыми являются объекты, характеристику которых нельзя полностью выразить в масштабе. Например, длинна реки изображается в масштабе, а ширина – нет. То же относится к изображениям различного вида дорог (автомобильных, железных, грунтовых, тропинок). Информация о подобных линейных объектах обязательно дополняется пояснительными условными знаками (ширина дороги, глубина реки или брода и т.п.).
Виды условных знаков на картах

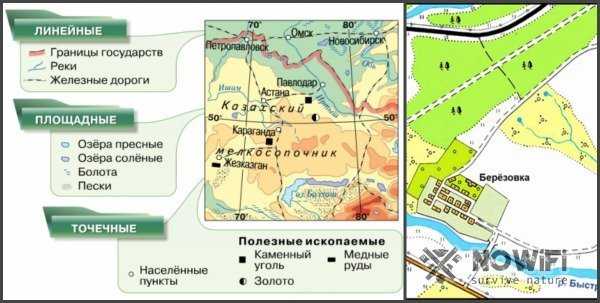

Условные знаки географических карт необходимы для отображения на плане местности схематических объектов, их особенностей и характеристик. Делятся на три разновидности, которые определяются масштабностью: линейные, площадные и точечные.
Каждая из них включает в себя схожие по особенностям объекты: индустриальные постройки и административные объекты (мосты, железнодорожные переправы, границы между областями и странами) или детали природного ландшафта. Каждая группа обозначается простым и легко запоминающимся значком. Например, хвойные леса представлены схематичным символом сосны (Рисунок 4).
Он достоверно отображает род предмета и универсален для большинства планов местности, что обеспечит удобную и мгновенную ориентировку в любых условиях.
Основные требования к значкам, по которым можно осуществить подбор подходящей географической карты:
- Удобочитаемость и узнаваемость;
- Отсутствие перегруженности элементов;
- Легкость в запоминании;
- Компактность и достоверность.
Что включают в себя условные знаки топографических карт, мы рассмотрим далее.
Линейные знаки
Линейные условные знаки на карте изображают объекты, имеющие определенную протяженность (Рисунок 5).
Среди них:
- Дороги (автострады, трассы, шоссе, тропинки). Разделяются на грунтовые и асфальтированные. Современные и пригодные для автомобильной езды выделяются оранжевым. Серым или черным представлены не асфальтированные участки дороги или тропы;
- Железнодорожные и трамвайные колеи. Разделяются по количеству путей (одна или несколько пар рельс), ширине (узкая или стандартная), а также общему состоянию (рабочие, закрытые и в режиме стройки). Обозначаются горизонтальной линией, на которую нанесены перпендикулярные черточки в порядке: одна колея – одна черта. На линию наносится прямоугольник, который обозначает здание вокзала или платформу;
- Мосты. Различаются в зависимости от материала (железобетонные, деревянные, каменные и другие), количества ярусов, динамики (цельный, раздвижной или подъемный). Понтонные (плавучие) обозначаются отдельными символами;
- Газо- или нефтепроводы;
- Линии электропередач;
- Вышки сотовой или радиосвязи;
- Реки любой длины или ручьи, каналы;
- Любые ограждения или стены,
- Границы между населенными пунктами и странами.
Представлены цветными тонкими, полужирными и жирными линиями (прямыми, кривыми). Стоит отметить, что точной является только их длина в миллиметрах с переводом в масштабе.
На географических картах отсутствует правильное обозначение ширины линейных знаков. Преувеличенная ширина упрощает процесс чтения. К данной группе относятся также изолинии (изогипсы), необходимые для объемного обозначения форм и особенностей территории.
Площадные знаки
Площадные (они же масштабные) условные знаки на карте местности нужны для правильной передачи формы и очертаний, рельефа, размеров и расположения крупных географических объектов (Рисунок 6). Также носят название «контурные».
В их число входят как отдельные участки местности, так и целые города. Имеют достоверную длину и ширину в двухмерной плоскости, представленную в уменьшенном масштабе (например, 1:10000) и максимально приближенные к действительности формы.
Их структура делится на контур и цветной фон, штриховку или сетку одинаковых символов, обозначающих свойства объекта.
Граница каждого знака выделяется цветом, вызывающим правильные ассоциации: водоемы и водохранилища – голубым и синим; естественный рельеф – от коричневого до зеленого; городские или сельские улицы – розовым
Стоит принимать во внимание, что размещенные внутри масштабного знака пояснительные обозначения не указывают достоверно, где именно расположен объект
Что делать если заблудился в лесу
Точечные знаки
Точечные (они же безмасштабные) условные знаки военных карт применяются для точного отображения предметов и деталей ландшафта вне площадных ограничений. Не имеют никаких ограничений по размерам.
Достоверное месторасположение обозначается главной точкой, которая размещается:
- Для строгих геометрических фигур – прямоугольников, треугольников, кругов – строго по центру;
- Для перспективных фигур – маяков, башен – посредине основания;
- Для фигур с прямоугольным основанием – разновидностей деревьев, столбов электропередач – на вершине угла;
- Для сочетания нескольких фигур – нефтегазовых вышек, храмов, башен – в центре нижнего значка.
Зная расшифровку обозначений на карте (условных знаков), можно легко сориентироваться даже в самой труднопроходимой местности.
