Как сделать поперечный масштаб

Лабораторная работа Построение поперечного масштабов.

Задание

Задание 1. Работа с численными масштабами:

А). Вычислить длины линий на плане в сантиметрах по их длинам на местности в метрах.

Б). При помощи калькулятора вычислить длины линий на местности в метрах.

Задание 2. Построение графических масштабов:

Построить поперечный масштаб с основанием l = 2 см(5см), т=10 и п=10.

Задание 3. По данным задания 1, пользуясь построенным графическим масштабом и измерителем, отложить на бумаге длины линий на поперечном масштабе.

Просмотр содержимого документа «Лабораторная работа Построение поперечного масштабов.»

Лабораторная работа №2

Тема:

Построение поперечного масштабов.

Цель:

научить студентов строить поперечный масштаб.

Методическое обеспечение:

масштабные линейки, циркуль-измеритель, чертежные принадлежности и лист формата А4, учебные геодезические карты масштабов 1:50000; 1:25000; 1:10000.

Задание 1

. Работа с численными масштабами:

А).

Вычислить длины линий на плане в сантиметрах по их длинам на местности в метрах.

Б).

При помощи калькулятора вычислить длины линий на местности в метрах.

Задание 2.

Построение графических масштабов:

Построить поперечный масштаб с основанием l

= 2 см(5см),т= 10 ип= 10.

Задание 3.

По данным задания 1, пользуясь построенным графическим масштабом и измерителем, отложить на бумаге длины линий на поперечном масштабе.

1.1.

Численный масштаб 1:100. Сколько метров в 1 см?

1.2.

Численный масштаб 1:2000. Сколько метров в 10 см?

1.3.

Численный масштаб 1:5000. Сколько метров в 1 мм?

2.Последовательность выполнения практической работы:

Работа с численными масштабами

2.1.

Вычислить длины линий на плане в сантиметрах, по их длинам на местности в метрах. Исходные данные см. таблицу №1.

Длина линии на местности, м

Масштабы планов 1: М

Чтобы получить длину линии на плане в сантиметрах, надо ее длину на местно­сти в метрах разделить на знаменатель численного масштаба плана М,

уменьшенный в 100 раз.

Что такое масштаб в географии

До восемнадцатого века карты большинства регионов нашей страны выполнялись в виде простых чертежей, без указания размеров и возможности математического расчета расстояния. Так продолжалось до конца XVII века. Петр Первый, заинтересованный географией, при помощи треноги произвел замер реки Дон во время войны с турками.

В дальнейшем карты России стали составлять с учетом достаточно строгих правил, чтобы любой мог прочитать чертеж. Впоследствии такие чертежи стали называть географическими картами – т. е. чертежами, выполненными в соответствии с координатами и масштабным корректированием, а объекты на них стали обозначать специальными символами.

Определение в географии такое: в переводе с немецкого «мерная палочка». Поскольку карта – это чертеж местности, то при ее вычерчивании (либо съемке) расстояние уменьшают в несколько раз.

Другими словами масштабирование в географии показывает кратность уменьшения графического изображения и расстояния на нем относительно снимаемой местности.

Способ определения масштаба

В начале статьи мы уже описывали, как можно определить масштаб изображения с помощью километровой сетки и линейки. Но есть и другие способы установить степень уменьшения и масштабирование на конкретном плане местности (рисунок 3).

Туристы обычно пользуются такими методами:

1. Номенклатура карты: чтобы воспользоваться данным способом, нужно внимательно рассмотреть реквизиты карты. Фактически, номенклатура – это буквенно-числовое название листа. У каждого масштабного ряда есть свое обозначение. Например, М-35 соответствует масштабу 1:1000000, а М-35-18-А-6-1 – 1:10000. Конечно, для определения данным способом нужно наизусть знать номенклатурные обозначения.
2. Известные расстояния: в данном случае на карте нужно найти изображения километровых столбов, которые обычно устанавливают на шоссе. Прямо на карте нужно измерить расстояние между ними. В данном случае количество сантиметров на карте будет соответствовать одному километру на местности.
3. Дуга меридиана: одна минута по меридиану соответствует 1,85 км, хотя обычно эту цифру округляют до 2 км. На боковой рамке любой карты есть подписи минут и градусов, а для выделения каждой минуты используется шашечка. Если длина одной минуты равна 3,7 см, то масштаб будет составлять 1:5000, то есть одному сантиметру на карте будет соответствовать 0,5 км на местности.

Рисунок 3. Определить степень уменьшения объектов на карте можно путем простых вычислений

На картах с масштабом 1:2000000 обычно указывается расстояние между определенными населенными пунктами в километрах. В данном случае, для определения масштаба нужно измерить расстояние на карте линейкой. Потом расстояние, указанное в километрах, следует разделить на полученное число в сантиметрах. В результате у вас получится число, которое будет соответствовать количеству километров в одном сантиметре.

Способы ориентирования по карте

1. По линиям. В этом случае надо выбрать за ориентир ближайшую дорогу или реку. Стать на таком месте, чтобы объекты по правую и левую сторону совпадали с расположением на карте. Проверив, совпадает ли направление линии с той, что на местности, дальше можно следовать выбранному маршруту.
2. Ориентирование по компасу. Этот способ подойдет, когда вблизи нет четкого ориентира (в лесу, степи, пустыне или другом обширном пространстве) или при неблагоприятных погодных условиях, создающих плохую видимость. Определив север по компасу, стрелку сопоставляют с вертикальной координатной линией.

не следует использовать данный прибор возле железных предметов или линий электропередач, так как компасная стрелка будет поддаваться отклонению.

Легче найти точку местоположения, находясь совсем рядом с тем ориентиром, который можно быстро найти на карте. Если нет такой возможности, то следует найти в поле зрения несколько местных предметов и на глаз прикинуть свое местонахождения относительно этих ориентиров и таким образом найти точку стояния.

Ориентирование по карте дает также возможность выбирать путь движения, учитывая препятствия и соблюдение маскировок.

Чтение карт местности

Каким бы ни казалось легким использование топографических планов или схем, чтобы правильно все рассчитать, нужно уметь распознавать изображенные знаки без легенды, то есть без разъяснений условных обозначений. Попросту говоря, чтение карт местности – одно из главных навыков, приобретенных для ориентирования и выживания.

В первую очередь стоит запомнить, что существует топографическая карта местности. С ней каждый сталкивался еще в школе на уроках географии и должен иметь общее представление, как она выглядит. Такая нужная в ориентировании вещь по обхвату изображенных местных объектов имеет разные виды: более и менее детальные. Чтобы определить, насколько подробна такая географическая схема, существуют масштабы топографических карт, с помощью которых можно до метра определить расстояние.

Как измерять расстояние по карте, плану или глобусу?

Измерять расстояния можно при помощи масштаба или градусной сетки (на плане её нет). Второй способ мы изучим немного позднее. Чтобы узнать расстояние на местности, нужно расстояние между двумя точками на карте или плане измерить при помощи линейки (этот способ подходит для прямых линий, для извилистых пользуются курвиметром или измерением малым раствором циркуля).

Измерения нужно производить очень точно, учитывая миллиметры. Затем полученные данные умножить на величину масштаба. Например, если при измерении мы получили расстояние 1,4 см, а масштаб карты в 1см 10 000 км, нужно умножить 1,4 на 10 000, получится 14 000 км – это и есть расстояние на местности. Нужно знать, что мы узнаём не действительное расстояние, а его проекцию. Линия на карте может иметь разные неточности в связи с углом наклона земной поверхности.

При помощи линейного масштаба измеряют расстояние линейкой или циркулем, переносят это расстояние на масштабную линейку и без дополнительных расчетов получают искомое расстояние. При этом неизбежны ошибки, которые зависят от масштаба и проекции карты. Чем крупнее масштаб карты, тем точнее измеренные расстояния.

Глобус – объёмная модель Земли. Он показывает шарообразную форму нашей планеты. На нём все объекты изображены в неискажённом виде. В отличие от карты, они сохраняют свою форму, площадь, длину. Направления на глобусе совпадают с направлениями на Земле. У глобуса всюду один и тот же масштаб, который обычно надписывается в южной части Тихого океана. Масштабы школьных глобусов очень мелкие: 1:50 000 000, т. е. в 1 см – 500 км, истинное расстояние на нём уменьшается в 50 миллионов раз.

Для определения расстояний по глобусу надо ниткой или полоской бумаги измерить расстояние между заданными пунктами и, зная масштаб глобуса, вычислить истинное расстояние с помощью пропорции, как по обычной карте.

Измерение расстояний на карте шагом циркуля.

Ломаные линии удобно измерять путем последовательного наращивания раствора циркуля прямолинейными отрезками. Измерение расстояний и длин кривых линий производится последовательным отложением шага циркуля. Величина шага циркуля зависит от степени извилистости линии, но, как правило, не должна превышать 1 см. Для исключения систематической ошибки длину шага циркуля, определенную по масштабу или линейке, следует проверять измерением линии километровой сетки длиной 6–8 см.

Длина извилистой линии, измеренной по карте, всегда несколько меньше ее действительной длины, так как измеряются не кривая линия, а хорды отдельных участков этой кривой. Поэтому в результаты измерений покарте приходится вводить поправку – коэффициенты увеличения расстояний.

Определение прямоугольных координат точек

На топографических планах наносится координатная сетка, образующая квадраты со сторонами 10 см. Вертикальные линии сетки параллельны оси абсцисс, а горизонтальные — оси ординат. Координаты вершин квадратов координатной сетки подписываются.
Для быстрого нахождения какой-нибудь точки на топографическом плане указывают нижний левый угол соответствующего квадрата сетки координат.

Пример: запись 79,2 означает, что абсцисса линии сетки Х = 79,2 км, т.е. отстоит по оси Х от начала координат на 79200 м. Запись 66,2 означает, что ордината линии сетки Y = 66,2 км, т.е. отстоит по оси У от начала координат на 66200 м.

Для быстрого нахождения какой-нибудь точки на топогра-фическом плане указывают нижний левый угол соответствующего квадрата сетки координат.

Пример: пользуясь координатной сеткой, циркулем и поперечным масштабом, по топографическому плану можно определить прямоугольные координаты точки А (рис. 4), находящейся в квадрате 79,2 – 66,2. Необходимо помнить, что абсциссы возрастают к северу, а ординаты — к востоку.

Сначала записывают в метрах абсциссу Х(южной линии сетки) нижней (южной) линии квадрата, в котором находятся точка А, т.е. Х(южной линии сетки) =79200,0 м. Циркулем и поперечным масштабом определяют расстояние Δх = Y(а)-Y(А) также в метрах с точностью масштаба. Полученную величину Δх=64,8 м прибавляют к абсциссе нижней (южной) линии квадрата Х(южной линии сетки) =79200,0 м и находят абсциссу точки А: Х(А) = 79200,0 + 64,8 = 79264,8 м.

Рис.4

Зачем нужен масштаб

В принципе, необходимость масштаба можно понять уже из самого определения. Допустим, мне нужно показать большому количеству людей устройство определенного механизма (например, комбайна). Ну не показывать же мне людям все в натуральную величину, особенно руководство для пользования таким большим точно не сделаешь. Поэтому я делаю все необходимые технические рисунки в определенном масштабе, проставляю размеры и указываю масштаб. Вот и все, любой может изучить устройство комбайна.

Примерно с теми же целями масштаб применяется в картографии. Допустим, мне надо показать карту России. Но ведь страна-то огромная, как ее все поместить на один лист бумаги? Поэтому я точно так же масштабирую Россию, и вот она вся на моем листе формата А4.

К слову сказать, карты классифицируются в том числе и по масштабу. Например, широко известные в определенных кругах карты Генштаба бывают такими:

• В 1 сантиметре 1 километр (1:100000);
• В 1 сантиметре 500 метров (1:50000);
• В 1 сантиметре 250 метров (1:25000).

Правда, последние два масштаба являются засекреченными и недоступны широкой общественности.

Формы выражения масштаба

Обозначение масштаба на картах и планах имеет три формы – численный, именованный и линейный масштабы.

Численный масштаб выражают дробью, в которой:

• числитель — единица,
• знаменатель М – число, показывающее, во сколько раз уменьшены размеры на карте или плане (1:М)

В России для топографических карт приняты стандартные численные масштабы

• 1:1 000 000
• 1:500 000
• 1:300 000
• 1:200 000
• 1:100 000
• 1:50 000
• 1:25 000
• 1:10 000
• для специальных целей создают также топографические карты в масштабах 1:5 000 и 1:2 000

Основные масштабы топографических планов в России

• 1:5000
• 1:2000
• 1:1000
• 1:500

В землеустроительной практике планы землепользований чаще всего составляют в масштабах 1:10 000 и 1:25 000, а иногда — 1:50 000.

При сравнении различных численных масштабов более мелким является тот, у которого больше знаменатель М, и, наоборот, чем меньше знаменатель М, тем крупнее масштаб плана или карты.

Так, масштаб 1:10000 крупнее, чем масштаб 1:100000, а масштаб 1:50000 мельче масштаба 1:10000.

Примечание

Применяемые в топографических картах масштабы установлены Приказом Министерства экономического развития РФ «Об утверждении требований к государственным топографическим картам и государственным топографическим планам, включая требования к составу сведений, отображаемых на них, к условным обозначениям указанных сведений, требования к точности государственных топографических карт и государственных топографических планов, к формату их представления в электронной форме, требований к содержанию топографических карт, в том числе рельефных карт» (№ 271 от 6 июня 2021 года с изменениями на 11 декабря 2021 года).

Инструкция для измерений и вычислений

Чтобы до конца разобраться с темой масштаба, определения реального и изображенного расстояния, рассмотрим простой пример.

Для решения задачи возьмите готовый план и выберите здание. Его размеры и расположение должно быть действительным.

Алгоритм работы с планом выглядит следующим образом:

1. Сделайте замеры постройки на плане и запишите результат в блокноте.
2. Следующим шагом необходимо определить размер объекта на местности.
   Для таких целей удобно пользоваться рулеткой или сантиметровой лентой. Если длина поверхности довольно большая, то рекомендуется позвать на помощь второго человека или использовать деревянные колышки. Колышки вбивают в землю таким образом, чтобы точка начала отсчета совпадала с начальной точкой измерений.
3. Полученные данные сравнивают и производят элементарные математические вычисления.
   Если длина одной стороны объекта в реальности составляет 4 метра, а на плане стена постройки имеет длину 2 см, то конвертируем все длины для удобства в сантиметры. В именованном масштабе выражение следующее: в 2 см 400 см. Путем деления получаем 400:2=200, то есть масштаб плана составляет 1:200, значит 1 сантиметр на плане изображает 2 метра на местности.

Зная простые правила работы с картами или планом, как измерять расстояние человек может избежать серьезных и опасных ситуаций. Умение ориентироваться с помощью простых и доступных чертежей помогло в выживании в условиях дикой природы, и несмотря на повсеместное использование цифровой техники и доступность гаджетов с навигацией в мире продолжают выпускаться карты, обновленные с учетом изображений, поучаемых со спутников.

Это дает каждому понять, что бумажная карта или план местности не всегда удобный, но самый надежный и верный спутник в дороге.

Характеристика инструментов для практических заданий

Для определения расстояний по картам с помощью масштаба пользуются различными измерительными приборами. Остановимся более подробно на их характеристике.

1. Линейка считается наиболее простым измерительным прибором. Представляет собой узкую пластинку с прямыми сторонами. На любой линейке есть штрихи, проведенные через определенные промежутки. Обозначать они могут сантиметры, миллиметры или дюймы. Для измерения расстояния необходимо приложить линейку к карте и зафиксировать отрезок между точками. Полученный промежуток в сантиметрах перемножить с величиной масштаба карты.

Для вычисления масштаба многие специалисты применяют масштабную либо геодезическую линейку. С помощью такой линейки очень легко можно определить расстояние, однако масштаб линейки должен быть такой же, как и на карте.

Одним из видов линейки считается транспортир. С помощью транспортира и линейки можно определить направление объекта. На уроках математике вы применяли транспортир для определения градусов углов. А по ним уже можно определить направление. На этом мы с вами остановимся в следующем уроке.

1. Измерение расстояний можно осуществить с помощью штангенциркуля. Какую конструкцию имеет штангенциркуль, рассмотрим на рисунке.

Также как и у всех других измерительных приборов, у штангенциркуля есть шкала в сантиметрах либо миллиметрах. С целью замера расстояния на карте разметочным штангенциркулем с помощью губок фиксируем длину между объектами. Измеренный промежуток на карте прикладываем к линейному масштабу и получаем реальное расстояние.

Проще всего воспользоваться обычным циркулем и линейкой для работы с картой. Как работать с линейкой мы уже разобрались. Остановимся на циркуле-измерителе.

Для определения протяженности между участками на карте по масштабу, нужно приложить циркуль к ним и зафиксировать отрезок, расстояние которого требуется определить. Затем, зафиксированное расстояние на циркуле, приложим к линейному масштабу карты и получим реальное расстояние.

Можно также воспользоваться численным и именованным масштабом плана. Для этого измеряем циркулем отрезок между объектами и прикладываем его к линейке. Полученное расстояние в сантиметрах умножаем на величину масштаба карты.

Измерение расстояний и определение площадей по топографической карте, численный, линейный и поперечный масштаб.

Численный масштаб топографической карты.

Это масштаб карты выраженный дробью, числитель которой – единица, а знаменатель – число, показывающее степень уменьшения на карте линий местности. Чем меньше знаменатель масштаба, тем крупнее масштаб карты. Подпись численного масштаба на картах обычно сопровождается указанием величины масштаба – расстояния на местности (в метрах или километрах), соответствующего одному сантиметру карты.

Например 1:50 000 – в 1 сантиметре 500 метров. Величина масштаба в метрах соответствует знаменателю численного масштаба без двух последних нулей. При определении расстояния с помощью численного масштаба линия на карте измеряется линейкой, полученный результат в сантиметрах умножается на величину масштаба.

Линейный масштаб топографической карты.

Линейный масштаб – графическое выражение численного масштаба. Он представляет собой прямую линию, разделенную на определенные части, которые сопровождаются подписями, означающими расстояния на местности.

Линейный масштаб служит для измерения и откладывания расстояний на топографической карте. На рисунке ниже, расстояние между точками А и В равно 1850 метров.

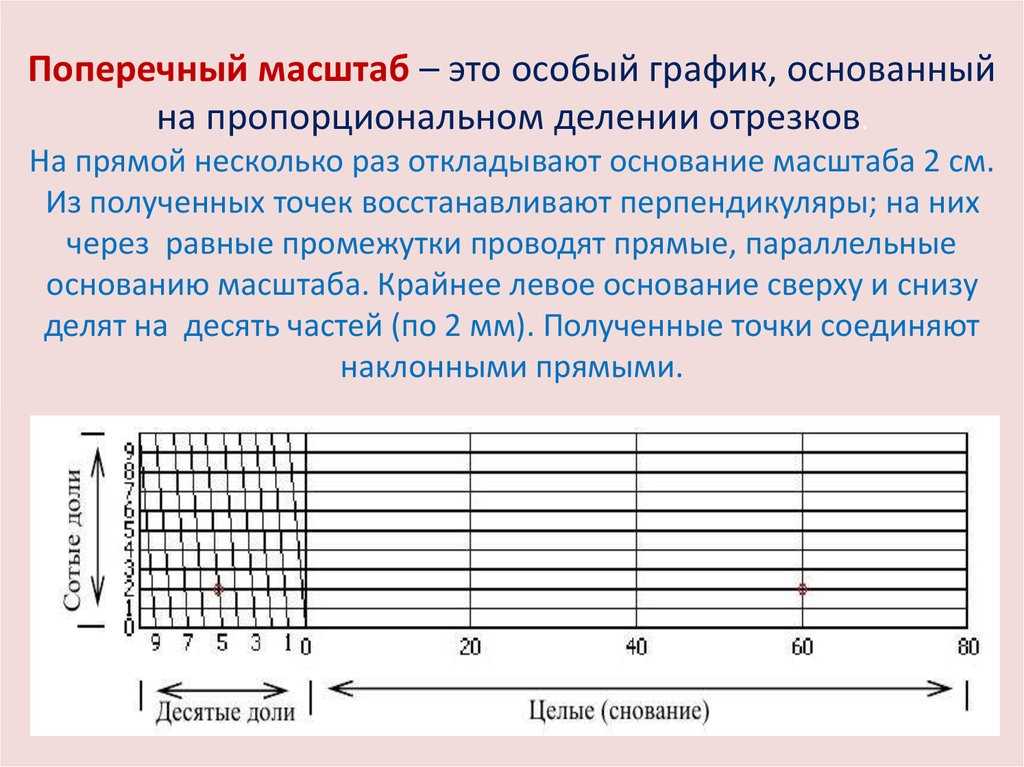

Поперечный масштаб топографической карты.

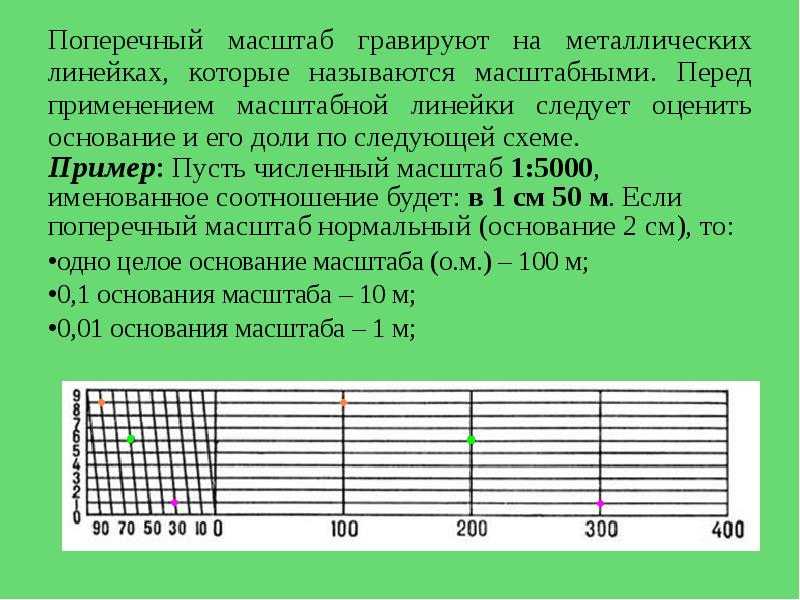

Поперечный масштаб – график (обычно на металлической пластинке) для измерения и откладывания расстояний на карте с предельной графической точностью (0,1 мм). Стандартный (нормальный) поперечный масштаб имеет большие деления, равные 2 см, и малые деления (слева на графике), равные 2 мм. Кроме того, на графике имеются отрезки между вертикальной и наклонной линиями, равные по первой горизонтальной линии 0,2 мм, по второй – 0,4 мм, по третьей – 0,6 мм и т. д.

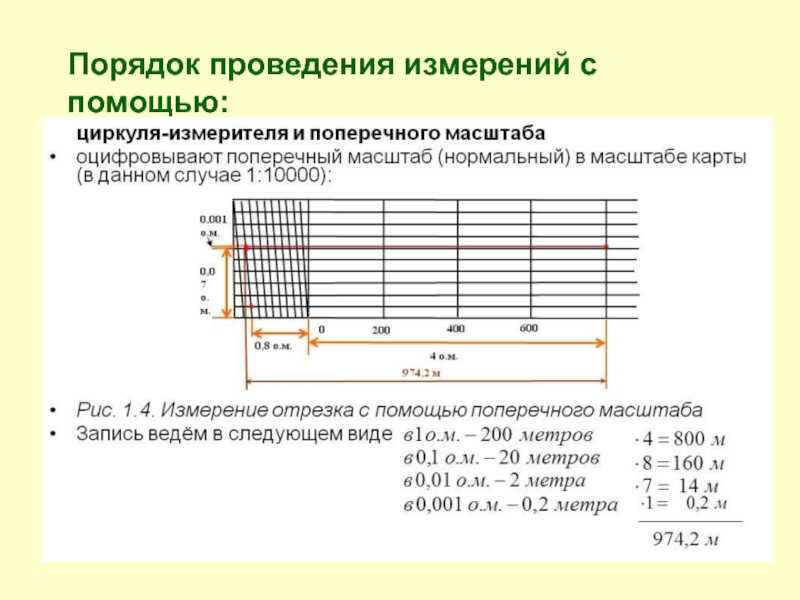

С помощью стандартного поперечного масштаба можно измерять и откладывать расстояния на карте любого (метрического) масштаба. Отсчет расстояния по поперечному масштабу состоит из суммы отсчета на основании графика и отсчета отрезка между вертикальной и наклонной линиями. На рисунке выше, расстояние между точками А и В (при масштабе карты 1:100 000) равно 5500 метров (4 км + 1400 м + 100 м).

Измерение расстояний на карте циркулем–измерителем.

При измерении расстояния по прямой линии иглы циркуля устанавливают на конечные точки, затем, не изменяя раствора циркуля, по линейному или поперечному масштабу отсчитывают расстояние. В том случае, когда раствор циркуля превышает длину линейного или поперечного масштаба, целое число километров определяется по квадратам координатной сетки, а остаток – обычным порядком по масштабу.

Измерение расстояний на карте шагом циркуля.

Ломаные линии удобно измерять путем последовательного наращивания раствора циркуля прямолинейными отрезками. Измерение расстояний и длин кривых линий производится последовательным отложением шага циркуля. Величина шага циркуля зависит от степени извилистости линии, но, как правило, не должна превышать 1 см. Для исключения систематической ошибки длину шага циркуля, определенную по масштабу или линейке, следует проверять измерением линии километровой сетки длиной 6–8 см.

Длина извилистой линии, измеренной по карте, всегда несколько меньше ее действительной длины, так как измеряются не кривая линия, а хорды отдельных участков этой кривой. Поэтому в результаты измерений по карте приходится вводить поправку – коэффициенты увеличения расстояний.

Измерение расстояний на карте курвиметром.

Вращением колесика стрелку курвиметра устанавливают на нулевое деление, а затем прокатывают колесико по измеряемой линии с равномерным нажимом слева направо или снизу вверх. Полученный отсчет в сантиметрах умножают на величину масштаба данной карты.

Определение расстояний по прямоугольным координатам точек.

Определение расстояний по прямоугольным координатам точек в пределах одной зоны карты можно произвести по формуле

где D – длина линии, x1, y1 – координаты начальной точки прямой, x2, y2 – координаты конечной точки прямой.

Определение площадей по квадратам километровой сетки карты.

Площадь участка определяется подсчетом целых квадратов и их долей, оцениваемых на глаз. Каждому квадрату километровой сетки соответствует: на картах масштаба 1:25 000 и 1:50 000 – 1 км2, на картах масштаба 1:100 000 – 4 км2, на картах масштаба 1:200 000 – 16 км2.

По материалам книги «Способы автономного выживания человека в природе».Под редакцией Л. А. Михайлова.

Точность масштаба

Предельная возможность измерения и построения отрезков на картах и планах ограничена величиной 0,01 см. Соответствующее ей число метров местности в масштабе карты или плана представляет собой предельную графическую точность данного масштаба.

Поскольку точность масштаба выражает длину горизонтального проложения линии местности в метрах, то для ее определения следует знаменатель численного масштаба разделить на 10 000 (1 м содержит 10 000 отрезков по 0.01 см). Так, для карты масштаба 1:25 000 точность масштаба равна 2.5 м; для карты 1:100 000 — 10 м и т. п.

Масштабы топографических карт

численный масштаб карты	название карты	1 см на карте соответствует на местности расстоянию	1 см2 на карте соответствует на местности площади
1:5 000	пятитысячная	50 м	0.25 га
1:10 000	десятитысячная	100 м	1 га
1:25 000	двадцатипятитысячная	250 м	6.25 га
1:50 000	пятидесятитысячная	500 м	25 га
1:1100 000	стотысячная	1 км	1 км2
1:200 000	двухсоттысячная	2 км	4 км2
1:500 000	пятисоттысячная, или полумиллионная	5 км	25 км2
1:1000000	мииллионная	10 км	100 км2

Ниже приведены численые маштабы карт и соответствующие им именованые масштабы:

Масштаб 1:100 000

• 1 мм на карте – 100 м (0.1 км) на местности
• 1 см на карте – 1000 м (1 км) на местности
• 10 см на карте – 10000 м (10 км) на местности

Масштаб 1:10000

• 1 мм на карте – 10 м (0.01 км) на местности
• 1 см на карте – 100 м (0.1 км) на местности
• 10 см на карте – 1000м (1 км) на местности

Масштаб 1:5000

• 1 мм на карте – 5 м (0.005 км) на местности
• 1 см на карте – 50 м (0.05 км) на местности
• 10 см на карте – 500 м (0.5 км) на местности

Масштаб 1:2000

• 1 мм на карте — 2 м (0.002 км) на местности
• 1 см на карте – 20 м (0.02 км) на местности
• 10 см на карте – 200 м (0.2 км) на местности

Масштаб 1:1000

• 1 мм на карте – 100 см (1 м) на местности
• 1 см на карте – 1000см (10 м) на местности
• 10 см на карте – 100 м на местности

Масштаб 1:500

• 1 мм на карте – 50 см (0.5 метра) на местности
• 1 см на карте – 5 м на местности
• 10 см на карте – 50 м на местности

Масштаб 1:200

• 1 мм на карте – 0,2 м (20 см) на местности
• 1 см на карте – 2 м (200 см) на местности
• 10 см на карте – 20 м (0.2 км) на местности

Масштаб 1:100

• 1 мм на карте – 0,1 м (10 см) на местности
• 1 см на карте – 1 м (100 см) на местности
• 10 см на карте – 10 м (0.01 км) на местности

Пример 1

Переведите численный масштаб карты в именованный:

1. 1:200 000
2. 1:10 000 000
3. 1:25 000

Решение:

Для более легкого перевода численного масштаба в именованный нужно посчитать, на сколько нулей кончается число в знаменателе.

Например, в масштабе 1:500 000 в знаменателе после цифры 5 находится пять нулей.


Если после цифры в знаменателе пятьи более нулей, то, закрыв (пальцем, авторучкой или просто зачеркнув) пять нулей, получим число километров на местности, соответствующее 1 сантиметру на карте.

Пример для масштаба 1:500 000

В знаменателе после цифры – пять нулей. Закрыв их, получим для именованного масштаба: в 1 см на карте 5 километров на местности.


Если после цифры в знаменателе менее пяти нулей, то, закрыв два нуля, получим число метров на местности, соответствующее 1 сантиметру на карте.

Если, например, в знаменателе масштаба 1:10 000 закроем два нуля, получим:

в 1 см – 100 м.

Ответы

1. в 1 см – 2 км
2. в 1 см – 100 км
3. в 1 см – 250 м

Используйте линейку, накладывайте на карты для облегчения измерения расстояний.

Пример 2

Переведите именованный масштаб в численный:

1. в 1 см – 500 м
2. в 1 см – 10 км
3. в 1 см – 250 км

Решение:

Для более легкого перевода именованного масштаба в численный нужно перевести расстояние на местности, указанное в именованном масштабе, в сантиметры.

Если расстояние на местности выражено в метрах, тогда чтобы получить знаменатель численного масштаба, нужно приписать два нуля, если в километрах, то пять нулей.


Например, для именованного масштаба в 1 см — 100 м расстояние на местности выражено в метрах, поэтому для численного масштаба приписываем два нуля и получаем: 1:10 000.

Для масштаба в 1 см – 5 км приписываем к пятерке пять нулей и получаем: 1:500 000.

Ответы

1. 1:50 000;
2. 1:1 000 000;
3. 1:25 000 000.

Типы карт в зависимости от масштабов

Карты в зависимости от масштабов условно подразделяют на следующие типы:

• топографические планы 1:400 — 1:5 000;
• крупномасштабные топографические карты 1:10 000 — 1:100 000;
• среднемасштабные топографические карты от 1:200 000 — 1:1 000 000;
• мелкомасштабные топографические карты менее 1:1 000 000.

Как построить поперечный масштаб, если известны его основание и численный масштаб.

Поперечный масштаб, в отличие от линейного масштаба, позволяет измерять и переносить линии на карту или план с большей точностью. Обычно поперечный масштаб наносят на металлическую пластину, но его также можно построить на бумаге.

Начало построения поперечного масштаба аналогично построению линейного масштаба.

Далее с конца каждого основания линейного масштаба ставят перпендикуляры одинаковой длины (обычно длину перпендикуляров принимают равной 2 см).

Два крайних перпендикуляра делят на 10 равных частей и через полученные точки проводят линии, параллельные основанию масштаба.

Верхнее левое основание, также как и нижнее левое основание, делят на 10 равных частей.

Точки деления левого верхнего основания и нижнего левого основания соединяют наклонными линиями как показано на рисунке. Эти наклонные линии называют трансверсалями.

Возле трансверсалей подписывают деления, которые равны сотой доле основания масштаба (100 м / 100 = 1 м).

На рисунке изображен поперечный масштаб с основанием 2 см соответствующие численному масштабу 1:5000 (2 см * 5000 = 10000 см = 100 м).

Таким образом, поперечный масштаб позволяет измерять и откладывать линии на карте или плане с точностью до сотой доли основания масштаба (1 м для численного масштаба 1:5000

11. Дайте определения и понятия плана, карты, профиля.

Топографическим планомназывают уменьшенное и подобное изображение на плоскости ( на листе бумаги ) в ортогональной проекции местных предметов и рельефа малых по размеру участков земной поверхности, принимаемых за плоскость ( размером 20х20 кв. км ). Иногда план составляют без изображения рельефа. В этом случае его называют ситуационным

иликонтурным. Участки земной поверхности изображаются на плане без учёта её кривизны, так как размеры этих участков малы

Значительные по своим размерам участки земной поверхности невозможно получить непосредственно на плоскости без существенных искажений, т.е. с сохранением полного подобия. Такие участки проектируют ортогонально на поверхность земного эллипсоида, а с неё в какой-либо картографической проекции, переносят на плоскость. Полученное таким образом уменьшенное изображение земной поверхности на плоскости называется картой.

Таким образом, картой называют уменьшенное, подобное изображение земной поверхности на плоскости, построенное в какой-либо картографической проекции.

Участки земной поверхности изображаются на карте с учётом её кривизны вследствие больших размеров этих участков

Карта, составленная в проекции Гаусса-Крюгера с изображением ситуации и рельефа называется топографической.

Кроме карт и планов к топографическим материалам относят профили.

Профили местности представляют собой уменьшенное изображение вертикального разреза земной поверхности вдоль выбранного или заданного направления. Они являются топографической основой при составлении проектно-технической документации, необходимой при строительстве подземных и наземных трубопроводов, дорог и других коммуникаций.

Источник

Ряд масштабов изображений в проектировании

Мы уже знаем, что означает точность масштаба 1:500. Но в каких случаях ее выбирает составитель? Разберем и этот вопрос:

• Масштабы уменьшения. Соответственно, используются в случаях, когда на плане нужно изобразить объект, местность, значительно превышающую его по площади. Если же составитель обращается к проектированию генеральных планов особо крупных размеров, то он ему пригодится использование следующих масштабов: 1:2 000, 1:5 000, 1:10 000, 1:20 000, 1:25 000, 1:50 000.
• Натуральная величина. Если требуется изобразить объект на плане так, «как он есть», то обращаются к масштабу «один к одному». Соответственно 1 см реальной длины тут будет соответствовать 1 см длины на плане.
• Масштабы увеличения. Необходимы в случаях, когда требуется изобразить на плане слишком маленький объект для детального ознакомления с его внешним видом, устройством.

Что такое масштаб?

Масштаб — это степень уменьшения графических компонентов, отображающих элементы местности. Масштабы в геодезии и картографии используются при составлении большинства графических материалов. Помогают в топографической съемке промышленных, военных и гражданских объектов.

Масштабы планов и карт могут иметь нестандартное значение, например 1:17500. Для адаптации размеров в линейную или поперечную систему измерений существуют переходные масштабные решения. Они позволяют привести масштабные величины к удобоваримым параметрам, минимизируют число дополнительных измерений при создании графических материалов.

Нормативная точность масштабных изображений составляет 0,1 мм. Объекты меньшего размера не могут быть представлены в масштабном отображении, поэтому их применение ограничивается или исключается.

Сказка про карту в масштабе 1:1

Жил-был Капризный Король. Однажды он объехал своё королевство и увидел, как велика и прекрасна его земля. Он увидел извилистые реки, огромные озёра, высокие горы и чудесные города. Он возгордился своими владениями и захотел, чтобы весь мир узнал о них.

И вот, Капризный Король приказал картографам создать карту королевства. Картографы трудились целый год и, наконец, преподнесли Королю замечательную карту, на которой были обозначены все горные гряды, крупные города и большие озёра и реки.

Однако, Капризный Король остался недоволен. Он хотел видеть на карте не только очертания горных цепей, но и изображение каждой горной вершины. Не только крупные города, но и мелкие, и селения. Он хотел видеть небольшие речки, впадающие в реки.

Картографы вновь принялись за работу, трудились много лет и нарисовали другую карту, размером в два раза больше предыдущей. Но теперь Король пожелал, чтобы на карте были видны перевалы между горными вершинами, маленькие озерца в лесах, ручейки, крестьянские домики на окраине селений. Картографы рисовали все новые и новые карты.

Капризный Король умер, так и не дождавшись окончания работы. Наследники один за другим вступали на трон и умирали в свою очередь, а карта все составлялась и составлялась. Каждый король нанимал новых картографов для составления карты королевства, но всякий раз оставался недовольным плодами труда, находя карту недостаточно подробной.

Наконец картографы нарисовали Невероятную карту! Она изображала всё королевство в мельчайших подробностях — и была точно такого же размера, как само королевство. Теперь уже никто не мог найти различия между картой и королевством.

Где же собирались хранить Капризные Короли свою замечательную карту? Ларца для такой карты не хватит. Понадобится огромное помещение вроде ангара, и в нем карта будет лежать во много слоев. Только нужна ли такая карта? Ведь карта в натуральную величину может быть с успехом заменена самой местностью ))))

Полезно ознакомиться и с этим

• Ознакомиться с используемыми в России единицами измерения площадей земельных участков можно здесь.
• Для тех, кого интересует возможность увеличения площади земельных участков для ИЖС, ЛПХ, садоводства, огродничества, находящихся в собственности, полезно ознакомиться с порядком оформления прирезок.
• С 1 января 2021 года в кадастровом паспорте должны быть зафиксированы точные границы участка, поскольку купить, продать, заложить или подарить землю без точного описания границ будет попросту невозможно. Так регламентировано поправками к Земельному кодексу. А тотальная ревизия границ по инициативе муниципалитетов началась с 1 июня 2015 г.
• С 1 марта 2015 года вступил в силу новый Федеральный закон «О внесении изменений в Земельный кодекс РФ и отдельные законодательные акты РФ» (N 171-ФЗ от 23.06.2014 г.), в соответствии с которым, частности, упрощена процедура выкупа земельных участков у муниципалитетов. Ознакомиться с основными положениями закона можно здесь.
• В отношении регистрации домов, бань, гаражей и других построек на земельных участках, находящихся в собственности граждан, улучшит ситуацию новая дачная амнистия.
