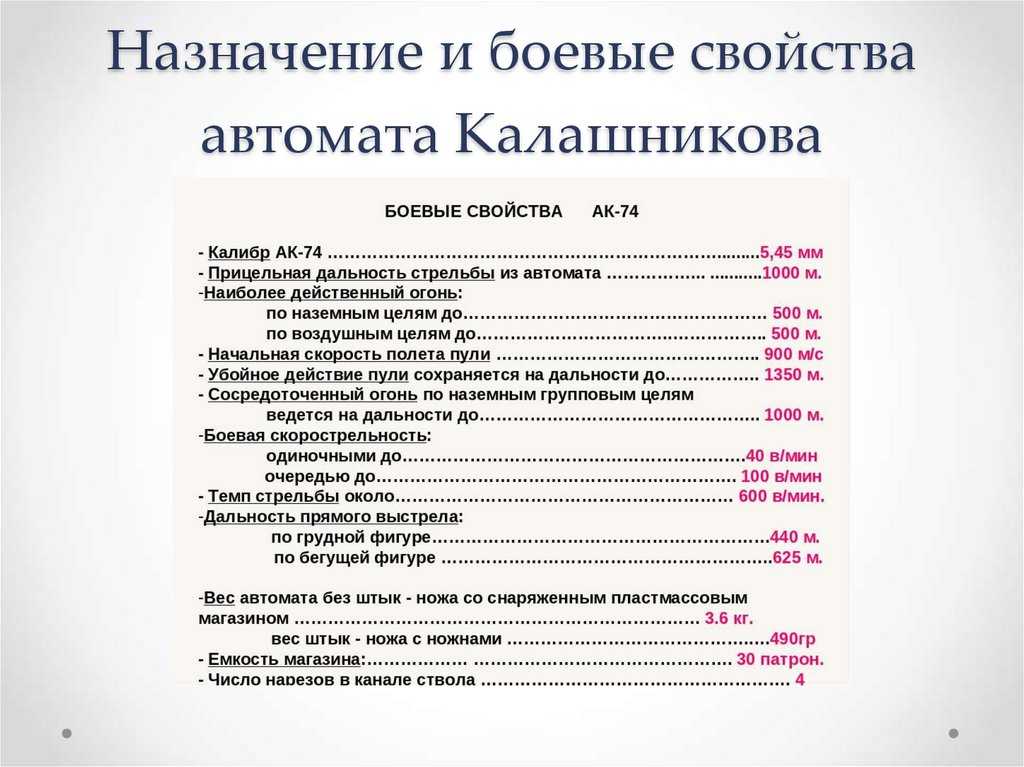

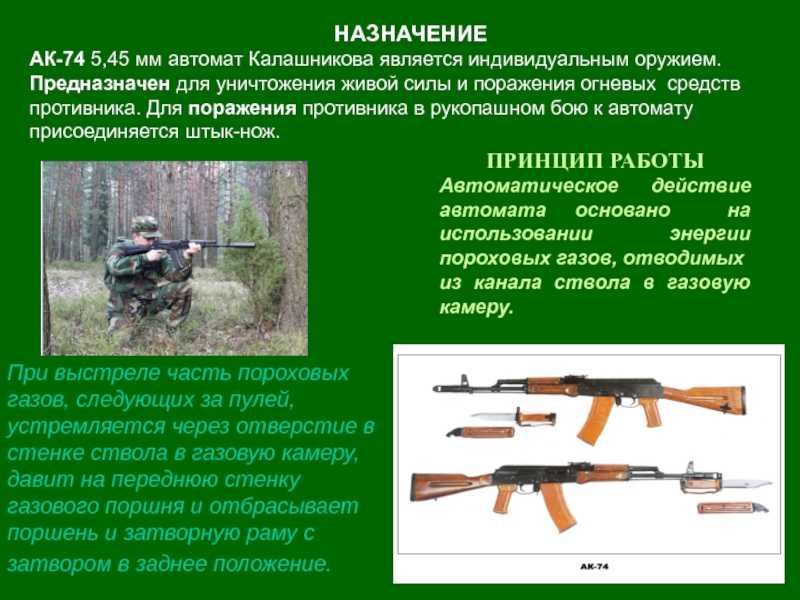

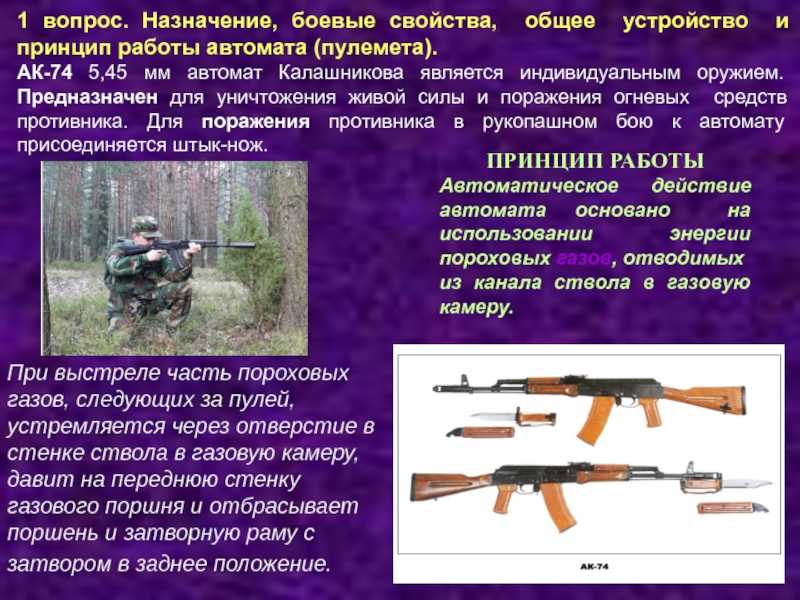

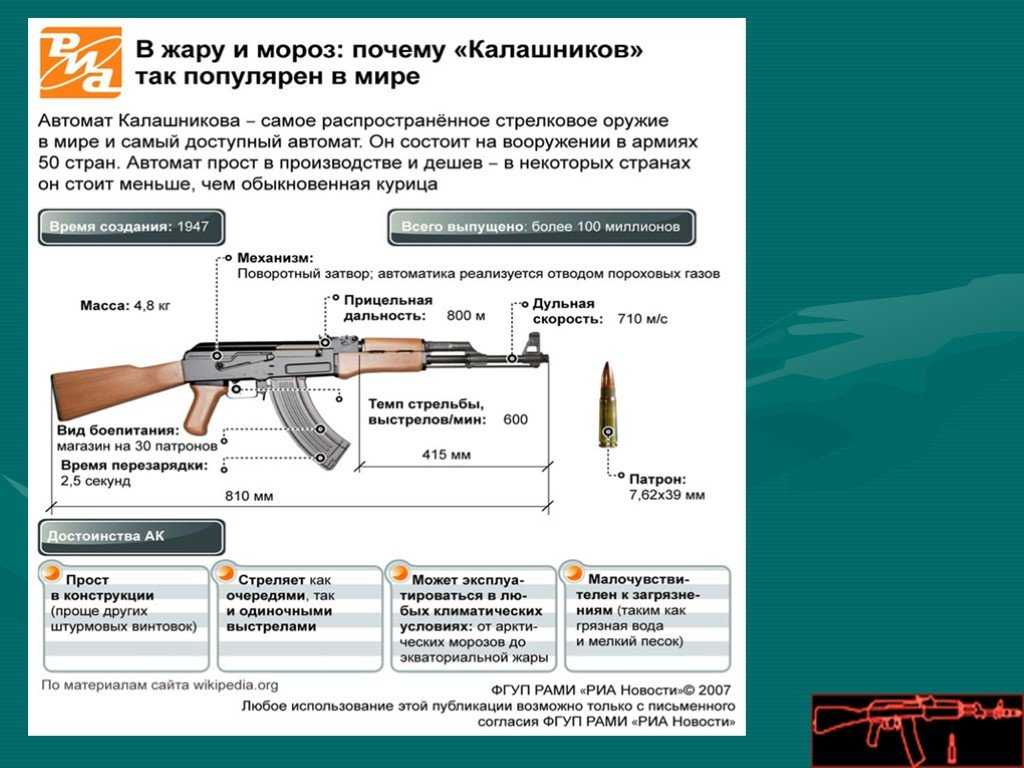

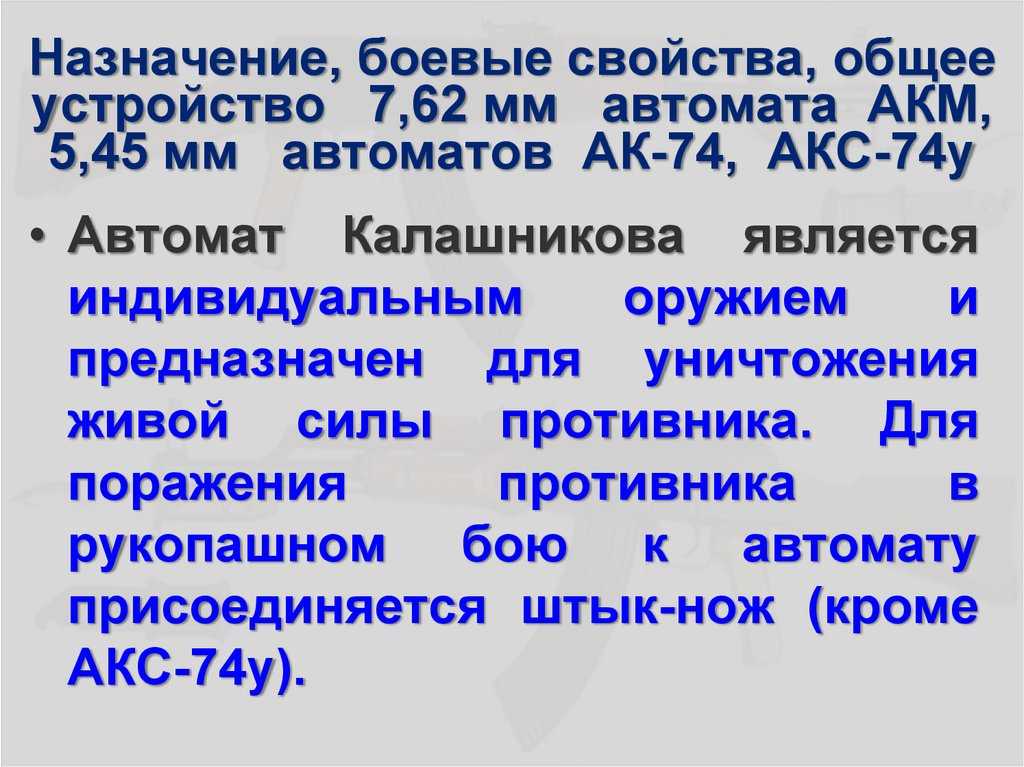

§ 28. назначение, боевые свойства и общее устройство автомата калашникова

5,45-мм боевые патроны

26. Боевой патрон (рис. 47) состоит из пули, гильзы, порохового заряда и капсюля.

Рис. 47. Боевой патрон:

1 — пуля; 2 — гильза; 3 — пороховой заряд; 4 — капсюль; 5 — дульце; 6 — проточка; 7 — наковальня; 8 — затравочное отверстие; 9 — ударный состав

27. 5,45-мм патроны выпускаются с обыкновенными и трассирующими пулями. Головная часть трассирующей пули окрашена в зеленый цвет. Для имитации стрельбы применяются холостые (без пули) патроны, стрельба которыми ведется с применением специальной втулки.

Обыкновенная пуля (рис. 48, а) предназначена для поражения живой силы противника, расположенной открыто и за преградами, пробиваемыми пулей.

Рис. 48. Пули:

а — обыкновенная со стальным сердечником; б — трассирующая;

1 — оболочка; 2 — стальной сердечник; 3 — свинцовая рубашка; 4 — сердечник (свинцовый); 5 — трассирующий состав

Обыкновенная пуля состоит из стальной покрытой томпаком оболочки и стального сердечника. Между оболочкой и сердечником имеется свинцовая рубанша.

Трассирующая пуля (рис. 48, б) также предназначена для поражения живой силы противника. Кроме того, при полете пули в воздухе ее горящий трассирующий состав на дальностях стрельбы до 800 м оставляет светящийся след, что позволяет производить корректирование огня и целеуказание.

В оболочке трассирующей пули в головной части помещен сердечник, а в донной — шашка прессованного трассирующего состава. Во время выстрела пламя от порохового заряда зажигает трассирующий состав, который при полете пули дает светящийся след.

28. Гильза служит для соединения всех частей патрона, предохранения порохового заряда от внешних влияний и для устранения прорыва пороховых газов в сторону затвора. Она имеет корпус для помещения порохового заряда, дульце для закрепления пули и дно. Снаружи у дна гильзы сделана кольцевая проточка для зацепа выбрасывателя. В дне гильзы имеются гнездо для капсюля, наковальня и два затравочных отверстия.

29. Пороховой заряд служит для сообщения пуле поступательного движения; он состоит из пороха сферического зернения.

30. Капсюль служит для воспламенения порохового заряда. Он состоит из латунного колпачка, впрессованного в него ударного состава и фольгового кружка, прикрывающего ударный состав.

31. Укупорка 5,45-мм патронов производится в деревянные ящики. В ящик укладываются две герметически закрытые .металлические коробки по 1080 патронов в каждой; патроны в коробках упакованы в картонные пачки по 30 штук. Всего в ящике помещается 2160 патронов.

На боковых стенках ящиков, в которых укупорены патроны с трассирующими пулями, нанесена зеленая полоса. В каждом ящике имеется нож для вскрытия коробки.

Порядок сборки автомата Калашникова после неполной разборки

1. Присоединить газовую трубку со ствольной накладкой. Удерживая автомат левой рукой, правой надвинуть газовую трубку передним концом на патрубок газовой камеры и плотно прижать задний конец ствольной накладки к стволу; повернуть с помощью пенала принадлежности замыкатель на себя до входа его фиксатора в выем на колодке прицела.
2. Присоединить затвор к затворной раме. Взять затворную раму в левую руку, а затвор в правую и вставить его цилиндрической частью в канал рамы; повернуть затвор так, чтобы его ведущий выступ вошел в фигурный вырез затворной рамы, и продвинуть затвор вперед.
3. Присоединить затворную раму с затвором к ствольной коробке. Взять затворную раму в правую руку так, чтобы затвор удерживался большим пальцем в переднем положении. Левой рукой обхватить шейку приклада, правой ввести газовый поршень в полость колодки прицела и продвинуть затворную раму вперед настолько, чтобы отгибы ствольной коробки вошли в пазы затворной рамы, небольшим усилием прижать ее к ствольной коробке и продвинуть вперед.
4. Присоединить возвратный механизм. Правой рукой ввести возвратный механизм в канал затворной рамы; сжимая возвратную пружину, подать направляющий стержень вперед и, опустив несколько книзу, ввести его пятку в продольный паз ствольной коробки.
5. Присоединить крышку ствольной коробки. Вставить крышку ствольной коробки передним концом в полукруглый вырез на колодке прицела; нажать на задний конец крышки ладонью правой руки вперед и книзу так, чтобы выступ направляющего стержня возвратного механизма вошел в отверстие крышки ствольной коробки.
6. Спустить курок с боевого взвода и поставить на предохранитель. Нажать на спусковой крючок и поднять переводчик вверх до отказа.
7. Присоединить дульный тормоз-компенсатор. Навернуть дульный тормоз-компенсатор на резьбовой выступ основания мушки до упора. Если паз дульного тормоза-компенсатора не совпал с фиксатором, необходимо отвернуть дульный тормоз-компенсатор (не более одного оборота) до совмещения паза с фиксатором.
8. Присоединить шомпол.
9. Вложить пенал в гнездо приклада. Уложить протирку, ершик, отвертку и выколотку в пенал и закрыть его крышкой, вложить пенал дном в гнездо приклада и утопить его так, чтобы гнездо закрылось крышкой.
10. Присоединить магазин к автомату. Удерживая автомат левой рукой за шейку приклада или цевье, правой ввести в окно ствольной коробки зацеп магазина и повернуть магазин на себя так, чтобы защелка заскочила за опорный выступ магазина.

Порядок неполной разборки автомата Калашникова

1. Отделить магазин. Удерживая автомат левой рукой за шейку приклада или цевьё, правой рукой обхватить магазин, нажимая большим пальцем на защёлку, подать нижнюю часть магазина вперёд и отделить его.

   Отделение магазина

2. После этого проверить, нет ли патрона в патроннике, для чего опустить переводчик вниз, отвести рукоятку затворной рамы назад, осмотреть патронник, отпустить рукоятку затворной рамы и спустить курок с боевого взвода.
3. Вынуть пенал с принадлежностью. Утопить пальцем правой руки крышку гнезда приклада так, чтобы пенал под действием пружины вышел из гнезда, раскрыть пенал и вынуть из него протирку, ёршик, отвёртку, выколотку и шпильку.У автомата со складывающимся прикладом пенал носится в кармане сумки для магазинов.
4. Отделить шомпол. Оттянуть конец шомпола от ствола так, чтобы его головка вышла из-под упора на основание мушки, и вынуть шомпол вверх. При отделении шомпола разрешается пользоваться выколоткой.

   Отделение шомпола

5. Отделить дульный тормоз-компенсатор. Утопить отверткой фиксатор дульного тормоза-компенсатора. Свернуть дульный тормоз-компенсатор с резьбового выступа основания мушки, вращая его против хода часовой стрелки.В случае чрезмерно тугого вращения дульного тормоза-компенсатора допускается производить его отворачивание с помощью выколотки (шомпола), вставленной в окна дульного тормоза-компенсатора.

   Отделение дульного тормоза-компенсатора

6. Отделить крышку ствольной коробки. Левой рукой обхватить шейку приклада, большим пальцем этой руки нажать на выступ направляющего стержня возвратного механизма, правой рукой приподнять вверх заднюю часть крышки ствольной коробки и приподнять крышку.

   Отделение крышки ствольной коробки

7. Вынуть возвратный механизм. Удерживая автомат левой рукой за шейку приклада, правой рукой подать вперёд направляющего стрежня возвратного механизма до выхода его пятки из продольного паза ствольной коробки. Затем приподнять задний конец направляющего стержня и извлечь возвратный механизм из канала затворной рамы.

   Вынимание возвратного механизма

8. Отделить затворную раму с затвором. Продолжая удерживать автомат левой рукой, правой рукой отвести затворную раму назад до отказа, приподнять её вместе с затвором и отделить от ствольной коробки.

   Отделение затворной рамы с затвором

9. Отделить затвор от затворной рамы. Взять затворную раму в левую руку затвором кверху, правой рукой отвести затвор назад, повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперёд.

   Отделение затвора от рамы

10. Отделить газовую трубку со ствольной накладкой. Удерживая автомат левой рукой, правой рукой надеть пенал с принадлежностью прямоугольным отверстием на выступ замыкателя газовой трубки, повернуть замыкатель от себя до вертикального положения и снять газовую трубку с патрубка газовой камеры.
