Измерение горизонтальных углов

Измерение горизонтальных углов.

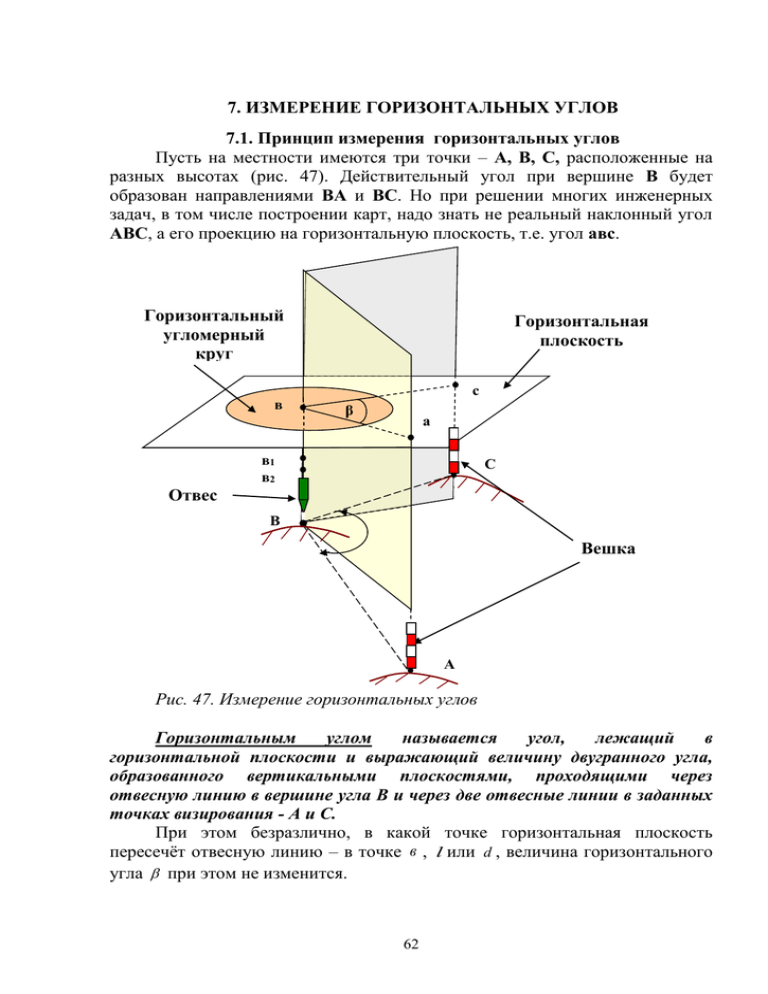

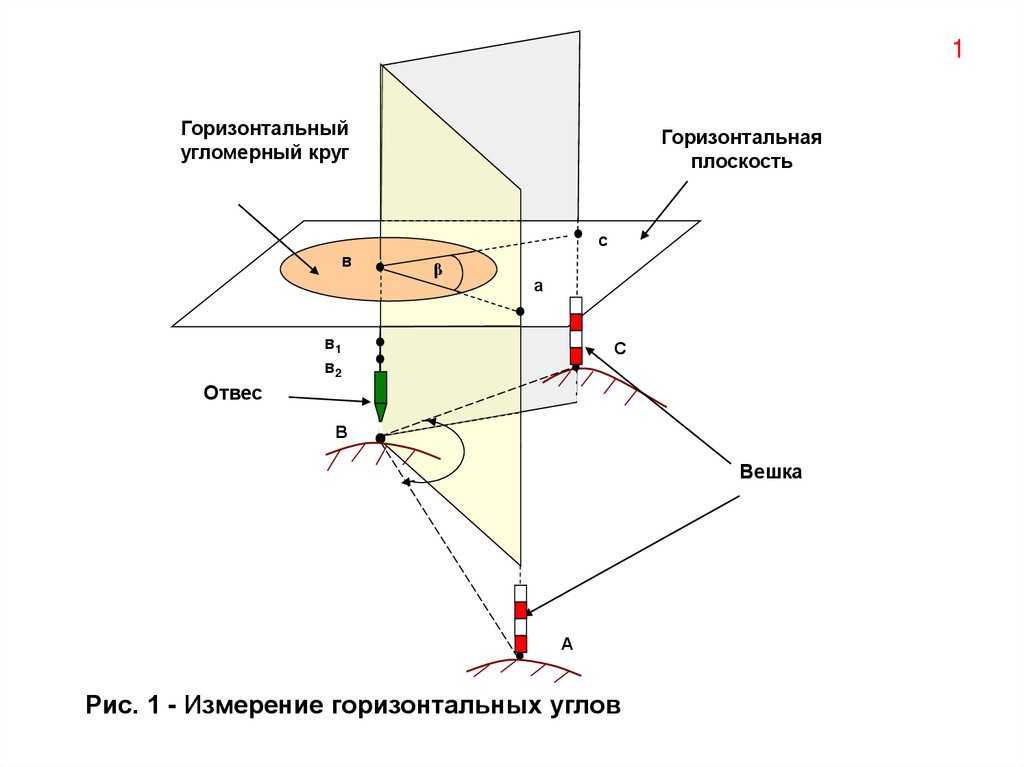

Работу начинают с установки теодолита над центром знака (например, колышка), закрепляющим вершину угла, и визирных целей (вех, специальных марок на штативах) на концах сторон угла.

Установка теодолита в рабочее положение состоит из центрирования прибора, горизонтирования его и фокусирования зрительной трубы.

Центрирование выполняют с помощью отвеса. Устанавливают штатив над колышком так, чтобы плоскость его головки была горизонтальна, а высота соответствовала росту наблюдателя. Закрепляют теодолит на штативе, подвешивают отвес на крючке станового винта и, ослабив его, перемещают теодолит по головке штатива до совмещения острия отвеса с центром колышка. Точность центрирования нитяным отвесом 3 – 5 мм.

Пользуясь оптическим центриром, теодолита (если такой у теодолита имеется), сначала надо выполнить горизонтирование, а затем центрирование. Точность центрирования оптическим центриром 1 – 2 мм.

Горизонтирование теодолита выполняют в следующем порядке. Поворачивая алидаду, устанавливают ее уровень по направлению двух подъемных винтов, и, вращая их в разные стороны, приводят пузырёк уровня в нуль-пункт. Затем поворачивают алидаду на 90º и третьим подъёмным винтом снова приводят пузырёк в нуль-пункт.

Фокусирование зрительной трубы выполняют “по глазу” и “по предмету”. Фокусируя “по глазу”, вращением диоптрийного кольца окуляра добиваются четкого изображения сетки нитей. Фокусируя “по предмету”, вращая рукоятку кремальеры, добиваются четкого изображения наблюдаемого предмета. Фокусирование должно быть выполнено так, чтобы при покачивании головы наблюдателя изображение не перемещалось относительно штрихов сетки нитей.

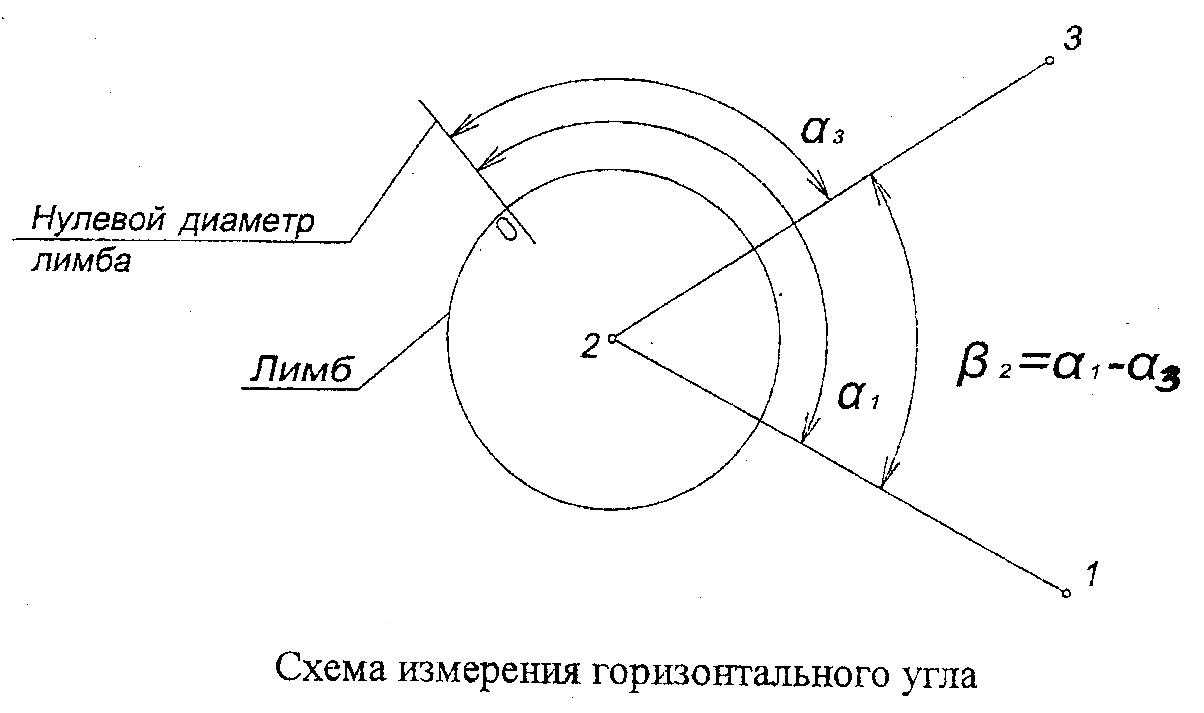

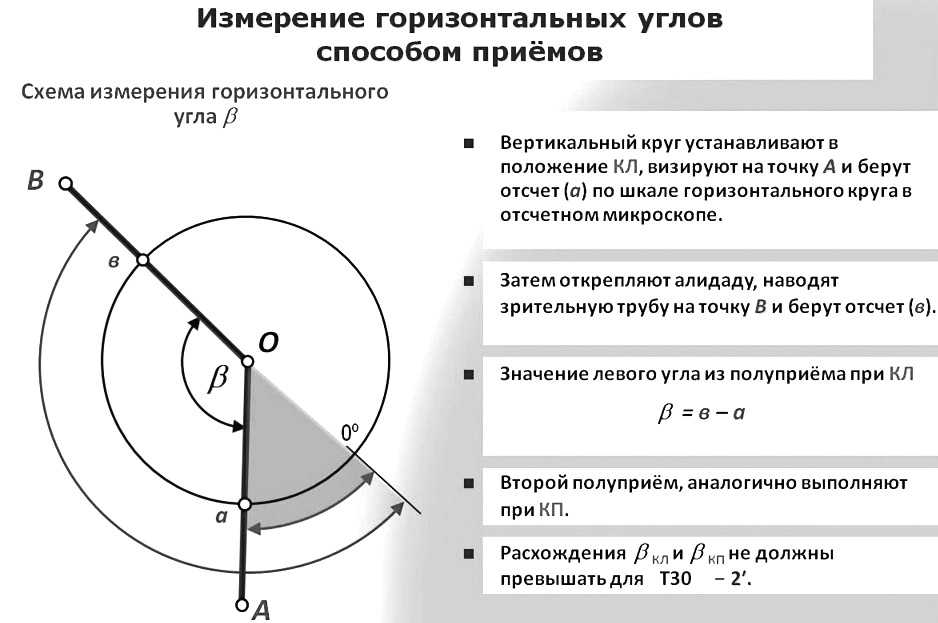

Измерение угла способом приемов. Прием состоит из двух полуприемов. Первый полуприем выполняют при положении вертикального круга слева от зрительной трубы. Закрепив лимб и открепив алидаду, наводят зрительную трубу на правую визирную цель. После того как наблюдаемый знак попал в поле зрения трубы, зажимают закрепительные винты алидады и зрительной трубы и, действуя наводящими винтами алидады и трубы, наводят центр сетки нитей на изображение знака и берут отсчёт по горизонтальному кругу. Затем, открепив трубу и алидаду, наводят трубу на левую визирную цель и берут второй отсчёт. Разность первого и второго отсчётов даёт величину измеряемого угла. Если первый отсчёт оказался меньше второго, то к нему прибавляют 360º.

Второй полуприем выполняют при положении вертикального круга справа, для чего переводят трубу через зенит. Чтобы отсчёты отличались от взятых в первом полуприеме, смещают лимб на несколько градусов. Затем измерения выполняют в той же последовательности, как в первом полуприеме.

Если результаты измерения угла в полуприёмах различаются не более двойной точности прибора (то есть 1¢ для теодолита Т30), вычисляют среднее, которое и принимают за окончательный результат.

Понятие об измерении способом круговых приемов нескольких углов, имеющих общую вершину. Одно из направлений принимают за начальное. Поочередно, по ходу часовой стрелки, при круге слева наводят трубу на все визирные цели и берут отсчеты. Последнее наведение вновь делают на начальное направление. Затем, переведя трубу через зенит, вновь наблюдают все направления, но в обратном порядке – против часовой стрелки. Из отсчетов при круге слева и круге справа находят средние и вычитают из них среднее значение начального направления. Получают список направлений – углов, отсчитываемых от начального направления.

Источник

Измерение углов теодолитом

by echomeadmin

Семейство геодезических приборов весьма разнообразно: нивелиры, лазерные дальномеры, тахеометры и многие другие. Отдельным классом инструментов, предназначенных для выполнения точных работ, являются теодолиты – оптические или электронные устройства для угломерных горизонтальных и вертикальных измерений и построения углов и осей на местности.

В зависимости от точности и среднеквадратичного отклонения основное подразделение теодолитов заключается в их классификации на высокоточные (инженерные), точные (строительные) и технические (простые, обладающие малой точностью).

Основные функции

Различные модели, в зависимости от сложности конструкции, предполагаемых для выполнения задач и целей завода-изготовителя, обладают и разным функционалом. Основными действиями, выполняемыми теодолитами, являются:

проведение угломерных измерений различными способами с общепринятой методологией;
фиксирование нулевого значения по исходному направлению;
определение расстояния по горизонтальной нити сетки нитей визирной трубы, эта функция требует использования дополнительного оборудования и ассистирующего персонала;
определение магнитных азимутов с помощью буссоли;
автоматическая коррекция вертикального угла наклона прибора – в оптических моделях за счет встроенного автоматического компенсатора, в электронных за счет программно реализованной возможности ручной корректировки;
разбивка на местности осей здания и его частей и определение проектного соответствия смонтированных строительных и архитектурных конструкций.

Измерение горизонтальных углов

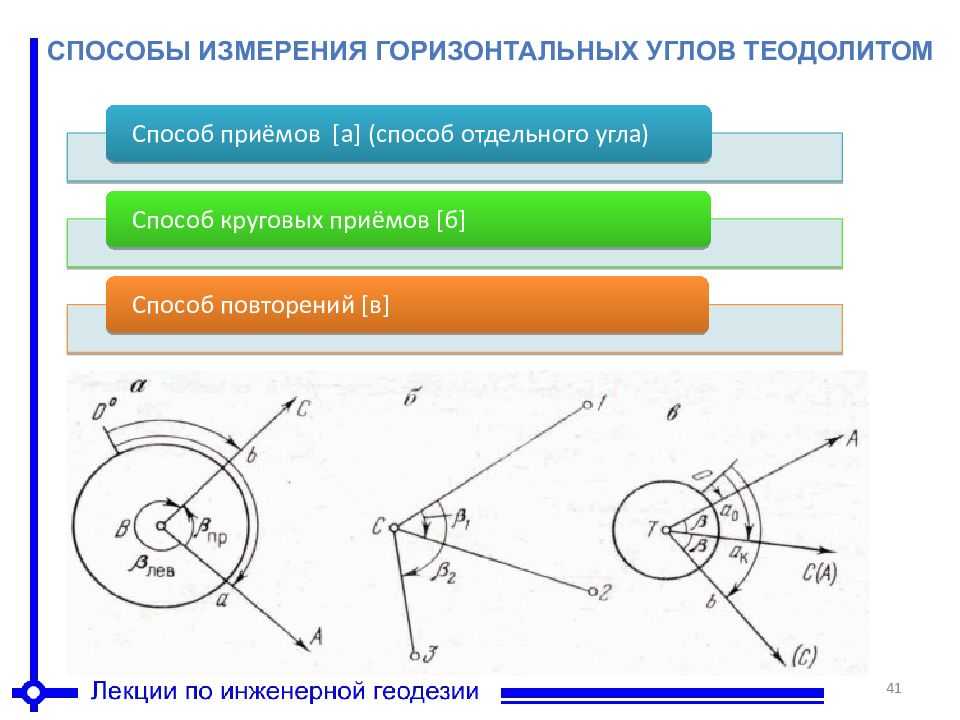

Замеры данного типа выполняются двумя методами:

способ приёмов (при образовании в вершинной точке угла более двух направляющих используются круговые приёмы);
способ повторений.

При исполнении любого метода инструмент первоначально устанавливается в рабочее положение (прибор центрирован и горизонтирован с применением системы винтов) в вершинной точке определяемого угла. При выполнении изысканий в полевых наземных условиях плоскости сторон угла обозначаются вехами или другими опорными точками (при подземных работах стороны размечаются отвесами или специализированными метками).

Способ приемов состоит в фиксировании координат цели с использованием системы наводящих винтов и алидады и выполнении двух отсчетов с определением их разности двумя полуприемами со сбивкой алидады на 90°. Расхождение результатов выполненных отсчётов не должно превосходить точности отсчётного приспособления.

Измерение вертикальных углов

Вертикальное измерение углов теодолитом производится по вертикальному кругу и требуется при выполнении изысканий по определению превышений между высотами местности:

Прибор устанавливается в отцентрированное и горизонтированное положение.
Центральный крест сетки нитей наводится на опорную визирную точку.
Выполняется первый отсчёт по вертикальному кругу «по кругу лево».
Зрительная труба переводится через зенит на эту же опорную цель и выполняется второй отсчет по вертикальному кругу «по кругу право».
Оценивается постоянство места нуля вертикального круга.
Расчётные выражения по определению места нуля и результирующих показателей углов разработаны производителями и приведены в технической документации прибора, они зависят от центрального положения круга и методов работы с конкретной моделью теодолита.

При вертикальном угломерном замере следует учитывать высоту установки самого инструмента.

Разбивка осей здания

Этот этап является следующим после разбивки на местности углов здания:

Геодезический теодолит выставляется в рабочее положение (с отцентрированием и горизонтированием) на одном из углов здания.
Оптическая труба наводится до совпадения горизонтальной нити сетки нитей с нужной горизонтальной плоскостью. Риска (гвоздь) этой опорной точки должна быть строго вертикальна, т.е. совпадать с вертикальной нитью – ось нанесена.
Постепенным перемещением зрительной трубы по опорным точкам и переносом теодолита на углы здания выносят оси всех стен. Местоположение каждой оси определено рисками, выполненными с соседних углов. Натянутая между рисками проволока зафиксирует ось стен.
