5.3 Поверка цилиндрического уровня при алидаде горизонтального круга

1. 1. Условие поверки

Ось цилиндричес ко го уровня LL при алидаде горизон тально го к р уг а долж на

быть перп енди к улярн а к оси в ращения ZZ тео долита.

Выполнение этого условия позволяет с помощью уровня устанавливать ось вращения теодолита в отвесное положение, а, следовательно, плоскость лимбагоризонтального круга – в горизонтальное положение (рис. 23).

Внимание!

Перед выполнением поверки необходимо убедиться, что подъемные винты находятся в среднем положении, а подставка теодолита занимает примерно горизонтальное положение. Если последнее условие заметно не соблюдается даже на глаз, то надо более тщательно отгоризонтировать площадку головки штатива.

1. 1. Последовательность выполнения поверки

Общая схема выполнения поверки показана на рис.23. При выполнении поверки подставка теодолита все время остается неподвижной, а вращается вокруг вертикальной оси ZZ только верхняя подвижная часть теодолита – алидада, вместе с установочным цилиндрическим уровнем.

1. Поворачиваяалидаду, устанавливаютось цилиндрическогоуровня

параллельно

направлению, соединяющему любые два подъемных винта (рис. 24,а).

1. Одновременно вращая подъемные винты, по направлению которых установлена ось уровня, в противоположные стороны

   приводят пузырек уровня на середину (рис.24,б).

1. Поворачивают алидаду на 180 относительно первоначального положения (рис. 24,в). Если пузырек уровня остался в нуль-пункте (на середине) или отклонился от него не более чем на половину деления шкалы уровня, то условие поверки считается выполненным. В противном случае необходимо выполнить юстировку уровня.

Рис. 23 – Геометрическая схема, иллюстрирующая этапы поверки цилиндрического уровня теодолита

Рис. 24 – Порядок выполнения поверки и юстировки установочного цилиндрического уровня

1. 1. Порядок выполнения юстировки

В случае, если условие 3 не выполняется, то производят юстировку

(исправление, наладку, приведение к нормальному положению) уровня. Для этого половину отклонения пузырька уровня от нуль-пункта убирают подъемными винтами, а вторую половину отклонения убираютюстировочными (исправительными) винтами уровня.

Юстировка выполняется в следующем порядке.

1. Вращая подъемные винты, по направлению которых установлен уровень, в противоположные стороны, половину отклонения пузырька уровня от нуль-пункта убирают подъемными винтами, (рис. 24,г).

При этом возможна ситуация, что из-за значительного отклонения оси уровня от горизонтального положения, пузырек полностью уходит в один из концов ампулы,вследствие чего невозможно определить величину полного его отклонения. В этой ситуации поступают следующим образом .

Подъемными винтами, по направлению которых установлен уровень, пузырек уровня приводят на середину. При этом стараются поворачивать оба винта на один и тот же угол (но в противоположных направлениях) и считают число n таких поворотов. Тогда половине отклонениябудетсоответствовать

n / 2 оборотов подъемных винтов. Поэтому, после выведения пузырька уровня на середину возвращают его назад на половину ( n / 2 ) таких же оборотов подъемных винтов. Это и будет требуемое положение.

1. С помощью специальной шпильки юстировочными винтами (рис. 24,д, и рис.25) уровня перемещают его хвостовик вверх или вниз, в зависимости от положения пузырька, пока пузырек не установится в нуль-пункт ампулы уровня (рис. 24,е).

Рис. 25 – Исправительные (юстировочные) винты установочного цилиндрического уровня

При этом всегда работают двумя исправительными винтами. Сначала слегка ослабляют винт, в направлении которого должен перемещаться хвостовик уровня, а затем подкручивают второй винт, который толкает хвостовик в новое положение. Такими небольшими поочередными движениями и выводят пузырек уровня на середину.

1. Для контроля поверку повторяют.

Поверку и юстировку выполняют до тех пор, пока после поворота алидады на 180  пузырек уровня будет отклоняться от среднего положения не более чем на 0.5 деления уровня (пока не будет выполняться условие 3 из 5.3.2.) (рис. 24,ж).

1. После этого алидаду теодолита поворачивают на 90  по отношению к первым двум подъемным винтам и проверяют положение пузырька уровня (рис. 24,з). Если пузырек сошел с нуль-пункта, то третьим подъемным винтом устанавливают его в нуль-пункт (рис. 24,и).

1. После этого поверку повторяют еще раз, используя для этого другие пары подъемных винтов.

Даннаяповеркавыполняетсяпередначаломизмеренияугловприкаждойустановке теодолита в рабочееположение.

Полный файл с работой можно скачать с Depositfiles

Место нуля

Геодезический термин, относящийся к отсчету по ВК теодолита при горизонтальном положении зрительной трубы. Априори он должен соответствовать своему названию, то есть быть равным нулю. Для проведения такой поверки теодолита выбирается удаленная точка на уровне горизонта инструмента. На нее при двух положениях круга (КП и КЛ) производится наведение перекрестия сетки нитей и соответственно снятие двух отсчетов. Определение абсолютного значения места нуля (МО) осуществляется по формуле:

МО=0,5×(КП+КЛ±180)

Известно, что место нуля редко имеет соответствующее своему названию значение. Если его величина после вычислений находится в пределах двойной точности прибора, то никаких юстировочных работ не следует выполнять. При больших значениях МО юстировка производится в определенной последовательности:

• вычисляется значение нужного отсчета по ВК из разности величин КЛ и МО;
• устанавливается полученный отсчет микрометренным винтом ВК, в результате чего сетка нитей отклоняется с наведенного положения на точку в вертикальной плоскости;
• юстировочными винтами уровня ВК пузырек перемещают в центральное положение его корпуса;
• или винтами сетки нитей в теодолитах с компенсаторами перемещают перекрестие в наблюдаемую точку.

Необходимые поверки

Для правильной работы прибора и достижения требуемой точности измерений перед началом полевых работ выполняется контроль соблюдения необходимых для этого условий — так называемые поверки теодолита. Правильный порядок их проведения необходим для выявления и устранения отклонений во взаиморасположении всех основных осей теодолита, которое называется геометрическими условиями прибора.

Надежность закрепления

Работа с инструментом начинается с приведения в устойчивое положение подставки со штативом и его закрепления на штативы при помощи станового винта. Проверка выполнения этого условия осуществляется путем легких поворотов подставки из стороны в сторону и одновременного наблюдения за какой-либо четко завизированной точкой на местности через перекрестье нитей. Условие считается выполненным, если положение выбранной точки не меняется относительно перекрестия нитей.

Крепление теодолита к штативу должно быть достаточно надежным, но при этом следует не перетягивать становой винт. Тугое вращение винтовых приспособлений приводит к их быстрому изнашиванию и выходу из строя. Перед использованием устройства проверяются и при необходимости затягиваются винты крепления наконечников на ножках штатива и на шарнирах его головки. Подъемные винты закрепляются в устойчивом положении, а люфт между ними и подставкой прибора устраняется.

Настройка уровня

ОВ алидады должна быть перпендикулярна оси цилиндрического уровня на горизонтальном круге. Проверку выполнения этого условия начинают с установки теодолита в рабочее положение и поворота алидады до такого места, в котором цилиндрический уровень находится примерно параллельно обоим подъемным винтовым механизмам. Затем путем вращения винтов пузырек уровня выводится точно в нуль-пункт. Положение пузырька снова проверяется после разворота алидады на 180°. Условие соблюдено в том случае, когда пузырек остается в нуль-пункте.

Если положение пузырька уровня изменилось на одно или больше делений, то производится юстировка с помощью исправительных и подъемных винтов. Винтовыми механизмами уровня пузырек передвигают в направлении нуль-пункта до половины расстояния его смещения, затем доводят его до нуль-пункта подъемными винтами.

Зрительная труба

Правильность измерений обеспечивается только в том случае, когда ОВ этой части теодолита перпендикулярна визирной оси. Для поверки теодолит наводится на определенную фиксированную точку. При соблюдении условия разница отсчетов по горизонтальному кругу между значениями, полученными для левого (Л) и правого (П) положения вертикального круга, должна составлять 180º. Если визирная ось не перпендикулярна ОВ трубы, то отсчеты Л и П будут отличаться от правильного значения на одинаковую величину, которая называется двойной коллимационной ошибкой.

Она рассчитывается по формуле 2с = (Л — П ± 180°) и не должна быть выше двойной точности инструмента. При превышении допустимых значений погрешности производится устранение угла отклонения путем юстировки вертикального штриха нитей сетки с помощью боковых винтов. Сетку перемещают вправо, завинчивая левый и вывинчивая правый винт, влево — наоборот.

Ось вращения алидады должна быть перпендикулярна ОВ зрительной трубы, что обеспечивает вертикальность коллимационной плоскости. Операция поверки начинается с визирования высоко расположенной точки под углом наклона 25—30º вблизи выбранного объекта. Затем труба переводится в горизонтальное положение, а на стене отмечается место, где находится центральная нить сетки.

После этого труба переводится через зенит, визируется на выбранную точку и отмечается ее проекция. Условие считается соблюденным в том случае, когда изображения первой и второй проекции находятся в пределах биссектора (области между двумя штрихами) сетки нитей. Если теодолит не прошел эту поверку, то прибору требуется изменение наклона оси, которое производится в ремонтной мастерской.

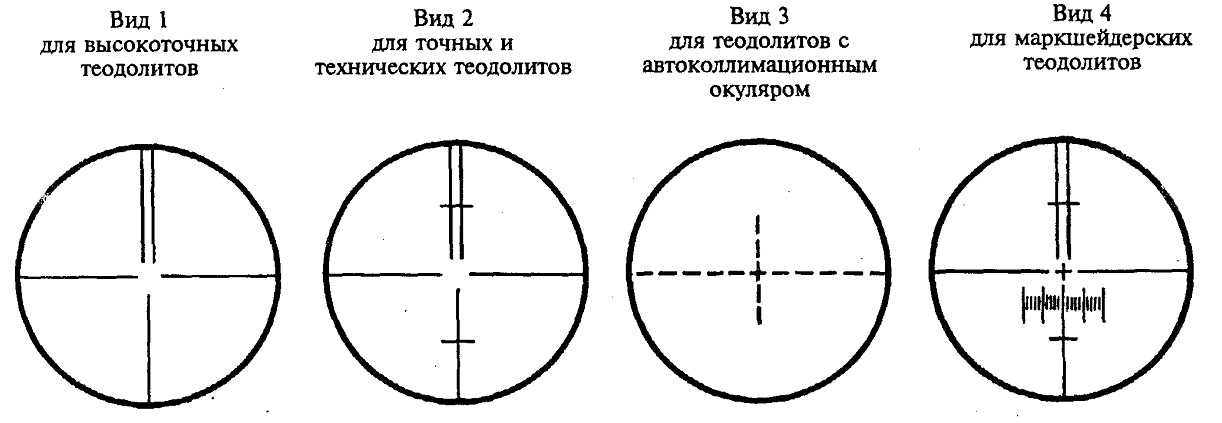

Сетка нитей

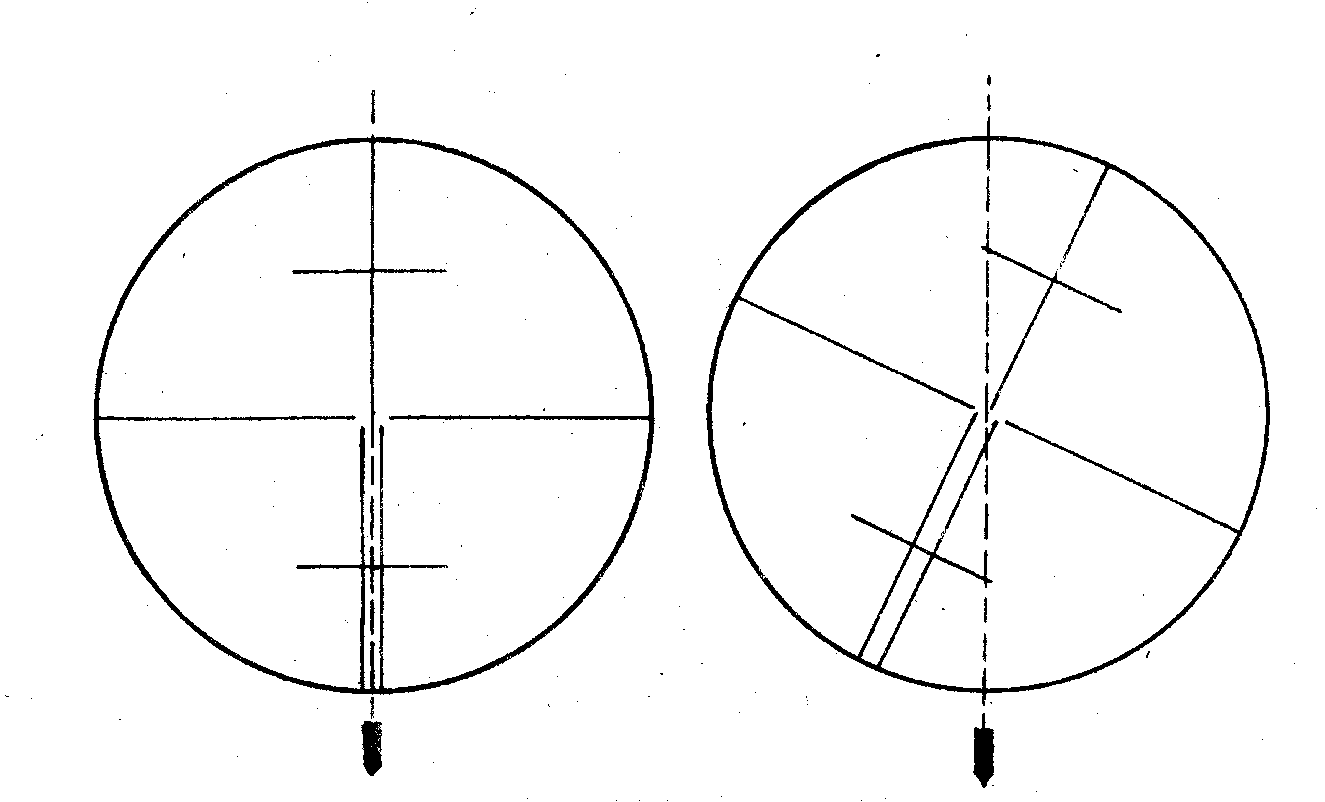

Вертикальный штрих нитей сетки должен являться перпендикуляром к ОВ зрительной трубы. Поверку осуществляют путем наведения нитей перекрестья на хорошо заметную точку близкого объекта и последующим отслеживанием ее расположения по отношению к вертикальному штриху во время поворотов трубы наводящим винтом.

Условие считается выполненным, если выбранная точка при этом не сдвинулась со штриха. При несоблюдении условия возникает необходимость в юстировке.
