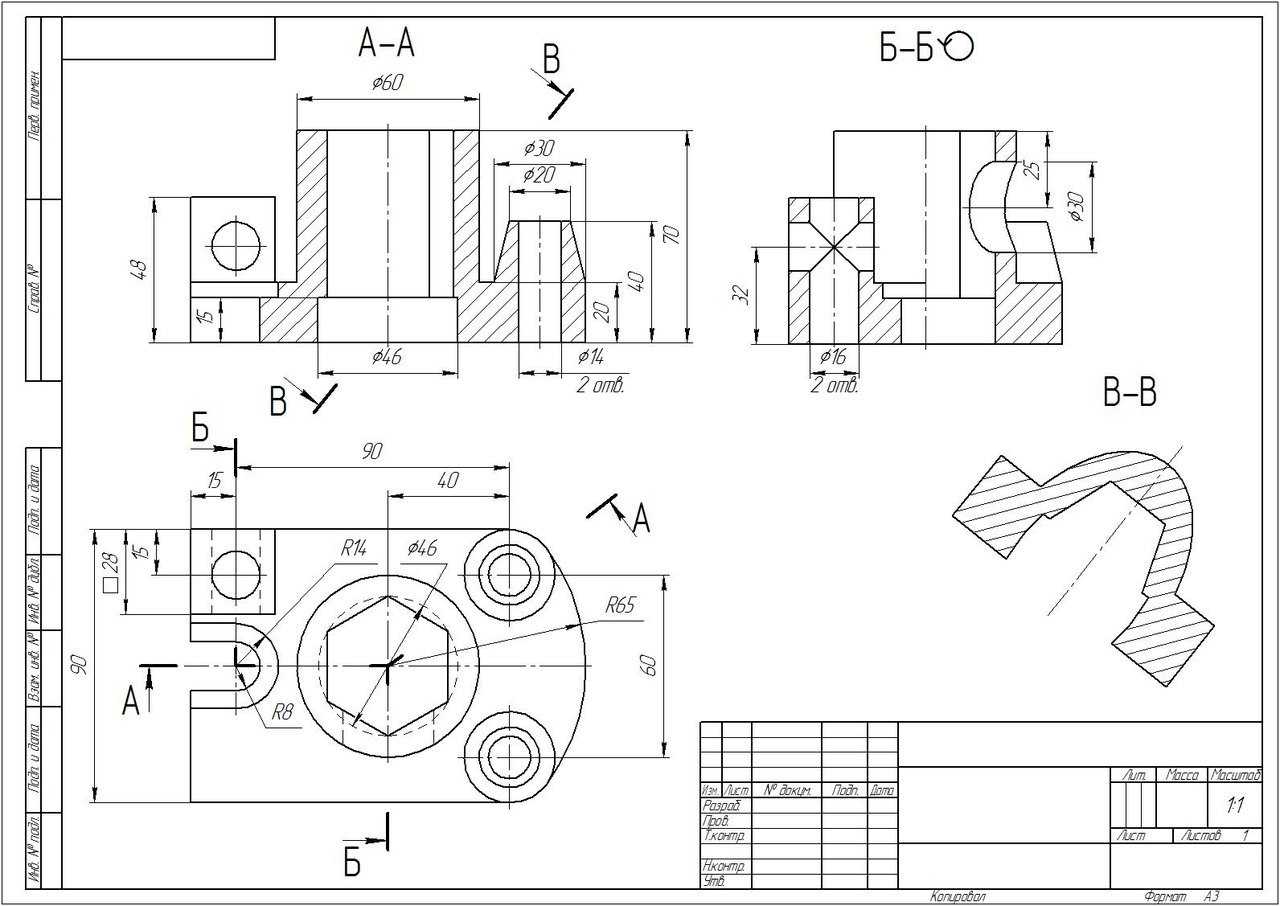

Правила нанесения размеров

Правила выполнения

Требования, предъявляемые к оформлению, прописаны в положении ГОСТ 2.109-73. Он устанавливает стандарт, на который разработчику необходимо опираться при создании чертежа, чтобы тот мог считаться полноценным документом.

Правильно оформленной признают ту работу, которая содержит в себе следующие элементы:

• иллюстрация изделия, позволяющая увидеть, как расположены его составляющие, и успешно собрать его;
• номера деталей в соответствии с их позицией в механизме;
• техническая характеристика;
• размеры;
• оптимальный метод соединения деталей;
• технические требования.

При оформлении сборочного чертежа уделяют внимание изображению изделия. Иллюстрация должна быть одна, хотя допускается и больше, если это необходимо для полноценной демонстрации взаимосвязи деталей

Как правило, механизм изображают в разрезе. Для обозначения смежных частей используют штриховку с линиями в противоположном направлении или разной длины. Каждая деталь должна быть одинаково закрашена на всех изображениях. Штриховку на сборочном чертеже не применяют, если необходимо показать сплошные части изделия, а также болты, гайки, винты и т.п.

Обязательно указание габаритных, установочных и присоединительных размеров, позволяющих правильно изготовить и соединить детали между собой. Если необходимо, составитель чертежа может дополнительно указать эксплуатационные и справочные параметры. Последние при этом всегда отмечаются звездочкой, а в технических требованиях указывается соответствующая сноска. Если габаритные размеры могут изменяться в зависимости от условий, в чертеже указывают две величины.

Для различения деталей на иллюстрации необходимо указать номера их позиций. Они оформляются в столбик или в строчку, которые располагают параллельно по отношению к штампу. На чертеже изображают специальные линии-выноски, идущие от обозначаемой детали. На их полках пишут номер позиции, при этом его величина должна быть немного больше, чем числа, используемые для обозначения размеров.

Ответы на вопросы

Как указать радиальный размер?

Чтобы легко определить радиальный размер, а затем диаметр окружности, используется обозначение R и стрелка. Ломаная стрелка обозначает радиальный размер. Единицы измерения не ставятся, само значение указывается на свободной части чертежа.

Как использовать комбинированный способ размещения размеров?

Комбинированный способ считается предпочтительным, он дает достаточную точность и удобство без лишних измерений и расчетов в рабочем процессе. Нанесение ведется от одной базы, размерные цепочки для отдельных элементов указываются не дублируя друг друга.

Спецификация

Спецификация не является частью сборочного чертежа, но всегда его дополняет. Она представляет собой отдельный документ, оформляемый на одном или нескольких листах А4. В некоторых случаях допустимо совмещение с чертежом, если формат страницы и размер иллюстрации это позволяют.

По своей сути спецификация представляет собой конструкторский документ со сведениями об изделии. Она состоит из нескольких разделов, среди которых выделяют:

• документацию, связанную с изделием;
• комплексы (если присутствуют);
• сборочные единицы, т.е. изображенные на чертеже механизмы;
• детали;
• используемые стандартные изделия (винты, шайбы и пр.);
• прочие элементы (если есть);
• материалы, из которых изготовлены составляющие механизма;
• комплекты, входящие в изделие.

Спецификацию оформляют в виде таблицы с 7 столбцами. Широкие поля в документе оставляют под обозначение и наименование объекта. Столбец поменьше отводят для примечаний. Маленькие поля чертят для указания формата, зоны, позиции и количества.

Понятие сборочного чертежа

Подобный рисунок представляет собой своего рода инструкцию, где указаны правила сборки механизма, а также входящие в него элементы. При взгляде на чертеж должно быть понятно, как именно связаны между собой части изделия. Механизм обычно изображается с разных ракурсов, чтобы в полной мере охватить составляющие его детали и их соединение с другими.

Сборочный чертеж, помимо рисунка, должен включать в себя:

• информацию, необходимую для того, чтобы контролировать правильность сборки;
• установочные размеры;
• указание деталей, входящих в состав механизма, а также номера их позиций;
• присоединительные размеры;
• информацию о методе установке отдельных частей, выполнения неразъемных соединений;
• габаритные размеры.

Таким образом, по свой структуре сборочный чертеж состоит из иллюстрации и основной надписи. Конструкцию обычно изображают в разрезе. Подобная форма рисунка позволяет показать содержание механизма, точное расположение элементов, их соединение друг с другом внутри изделия.

Дополняет иллюстрацию в сборочном чертеже основная надпись, которая и делает его официальным документом. Графический элемент оформляют в виде рамки таблицы, расположенной в правом нижнем углу. В ячейки штампа вписывают сведения технического и юридического характера, как наименование объекта, масштаб изображаемой сборочной единицы, номер документа, а также имена разработчика и проверяющего.

Оформление чертежа, а также размеры изображения должны строго соответствовать требованиям, установленным ГОСТом. Работа над проектом может осуществляться в двух вариантах: традиционном черчении от руки или создании модели с помощью компьютерной графики.

Условности и упрощения

Чтобы облегчить задачу разработчику сборочного чертежа, допускается ряд условных обозначений, заменяющих некоторые части изображения. В положениях ГОСТа прописано, что такое возможно в случае небольших элементов, служащих, как правило, для соединения основных деталей воедино. К ним относятся, например, гайки, шурупы, подшипники, углубления и прочие части механизма.

Для упрощения сборочного чертежа подобные мелкие детали либо заменяются общепринятыми условными обозначениями, либо вовсе опускаются. Так, составителю документа не нужно изображать следующие элементы изделия:

• фаски;
• крышки;
• проточки;
• кожухи;
• выступы;
• щитки;
• насечки;
• перегородки;
• галтели;
• углубления;
• оплетки и пр.

Если изделие содержит крышку или перегородку, но разработчик чертежа не изображает ее, он должен указать на наличие этого элемента соответствующей надписью. Если детали, будучи видимыми, частично перекрыты другими составляющими механизма, их также допустимо не показывать на иллюстрации.

Некоторые другие мелкие элементы изображают на сборочном чертеже в упрощенном виде. К ним относятся шлицы шурупов, которые на иллюстрации указывают в виде сплошной линии. Подшипник обозначают в виде неперекрещивающихся линий, расположенных внутри контура его разреза. Такие элементы, как надписи на табличках или бланках, изображают лишь в форме внешнего очертания, без тщательной прорисовки.

Технические требования

Чтобы производство и сборка деталей изделия прошла успешно, необходимо не только составить иллюстрацию и обозначить размеры, но и указать особенности производства того или иного механизма. Как правило, это информация о необходимости испытаний, рекомендуемом методе сварки и герметичности соединений. Подобные сведения, называемые техническими требованиями, разработчик сборочного чертежа должен указать отдельно, под соответствующим подзаголовком. Блок с особенностями изготовления объекта располагают над штампом с основной информацией о механизме.

Существует строгий порядок, в котором, согласно ГОСТу, необходимо располагать пункты технических требований. Все правила сборки по чертежу должны быть оформлены в соответствии с последовательностью ниже:

• материал;
• заготовка;
• особенности термической обработки;
• размеры;
• масса;
• различного рода предельные отклонения, которые невозможно показать на чертеже;
• качество, отделка покрытия поверхностей;
• расположение отдельных элементов;
• особенности настройки и регулировки;
• требования к качественным характеристикам (например, бесшумность, устойчивость к вибрации);
• особенности проведения испытаний, их условия;
• правила маркирования;
• условия хранения;
• особенности транспортировки.

В случае, когда важно упомянуть особенности изделия, разработчик прописывает правила в полной мере самостоятельно или ссылается на положения ГОСТа с указанием проблемы, где их необходимо учесть. Каждое положение должно быть пронумеровано, оформлено в виде списка

Если в сборочном чертеже были указаны справочные размеры, составитель документа обязан обозначить это в качестве одного из пункта технических требований. Это поможет производителям механизма избежать путаницы в параметрах и соответствующих ошибок в процессе изготовления.

Техническая характеристика

Наличие этого пункта обуславливает необходимость указания технических требований

В нем обычно прописывают особенности изделия, которые важно учитывать при его установке и дальнейшей эксплуатации

Техническая характеристика составляется индивидуально, в зависимости от конкретного механизма. Возможные положения выглядят следующим образом:

• предельный вращающий момент;
• мощность;
• частота вращения;
• грузоподъемность;
• масса;
• тип цепи;
• скорость подъема и пр.

Так, при описании особенностей комбинированной муфты в технической характеристике на сборочном чертеже необходимо указывать номинальный и предельный вращающий моменты, радиальное, угловое и осевое допустимое смещение осей, а также частоту вращения.

Допустимо два варианта оформления этого поля: таблица или список. В первом случае можно опустить нумерацию пунктов, во втором она обязательна. Блок с указанием качеств изделия располагается в свободном поле документа. Как правило, характеристику помещают в области над штампом, но обязательно в стороне от технических требований, чтобы избежать их смешения. Обязательно указывается соответствующий подзаголовок, при этом подчеркивать его нельзя.

Техническая характеристика не является обязательным элементом документа. Она не указывается на сборочном чертеже, если механизм не обладает важными для изготовления и установки особенностями.

Как проставить размеры на чертеже в Компасе

Чтобы проставить размер к программе Компас 3D используют команды «Авторазмер» или «Линейный размер», их иконки расположенные в верхнем меню. Нажав нужную пиктограмму, нужно указать отрезок, длину которого необходимо поставить, а затем сделать клик в том месте, где будет указан размер. Нанесение и простановка осуществляются всего в 2 действия.

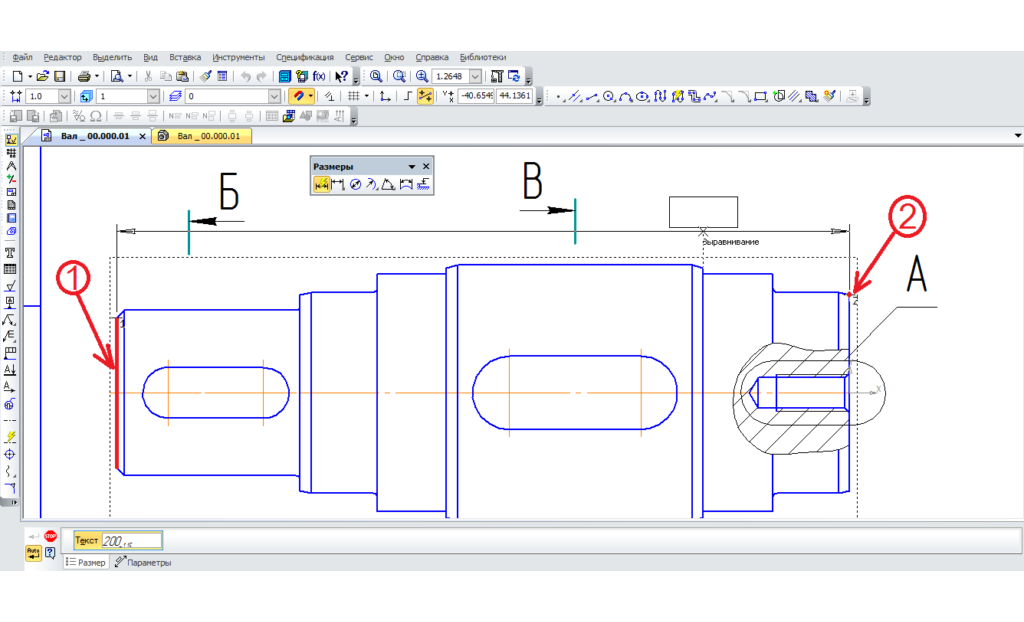

Рисунок 6. Как проставить размеры на чертеже в Компасе

Как изменить размер чертежа в Компасе

Увеличить или изменить размер также просто, он привязан к размеру отрезка, поэтому любое его изменение автоматически изменит и размерную линию.

Как уменьшить размер чертежа в Компасе

Уменьшить размер чертежа проще всего через команду «Масштабирование». В первую очередь выделяют весь чертеж, затем на панели «Редактирование» выбирают инструмент «Масштабирование» и указывают значение.

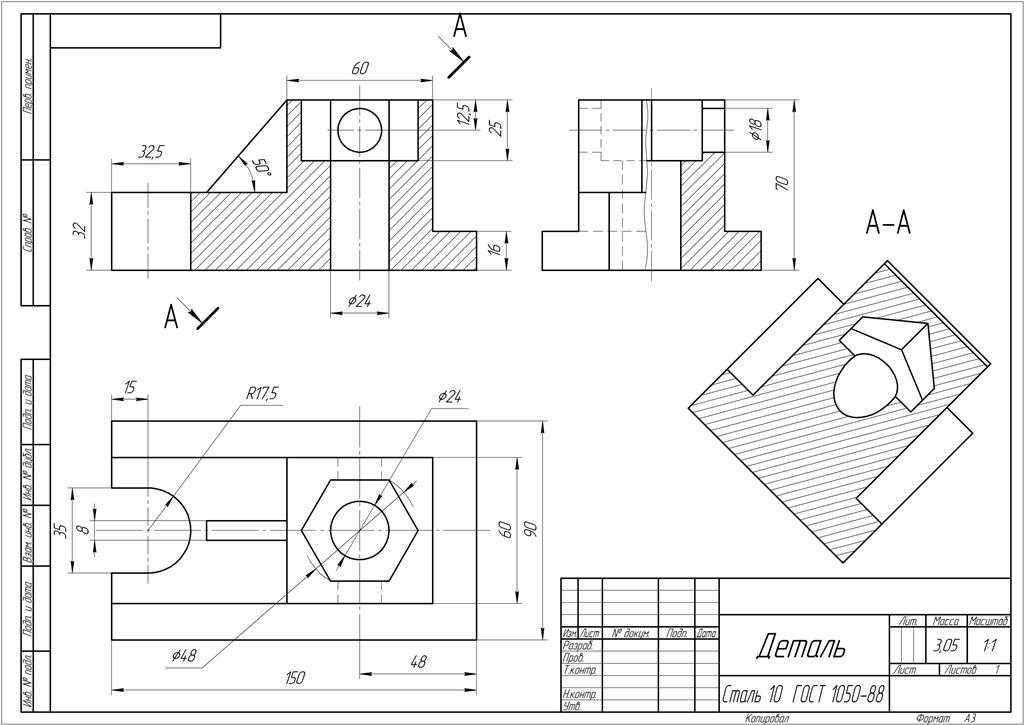

Размеры

Указание размеров — важная часть сборочного чертежа, благодаря которому человек, изучивший документ, может представить себе его особенности. Как правило, объект изображают в уменьшенном виде, если только оно само по себе не является миниатюрным. В любом случае разработчик чертежа обязательно должен указать масштаб, чтобы во время изготовления и сборки деталей не произошла ошибка.

Всего выделяют три основных вида размеров:

В некоторых случаях на сборочном чертеже дополнительно указывают справочные размеры. Они не имеют никакого значения для сборки и установки объекта, но помогают сделать документ понятнее, способствуют его более легкому восприятию. В чертеже размеры для справки обозначаются при помощи специального символа, звездочки (*), которая дает понять, что указанные параметры не должны быть использованы в создании механизма.

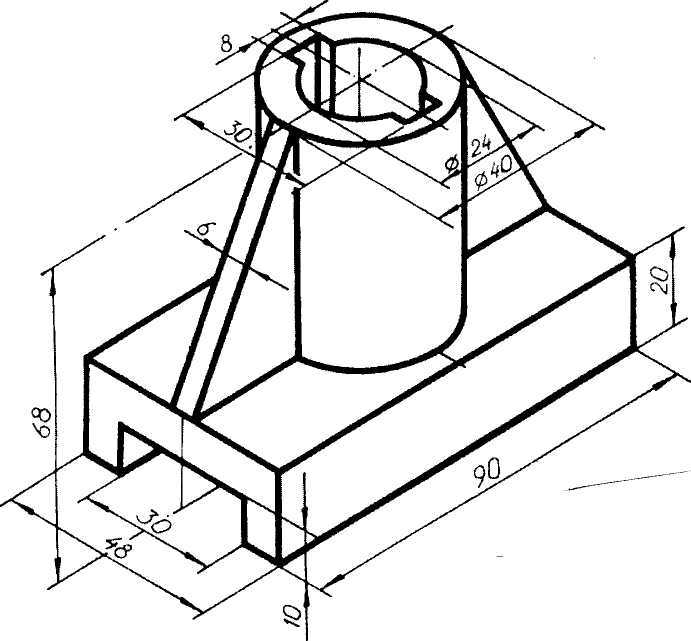

Размеры на чертеже по ГОСТу

Обозначать и наносить размеры на чертеж необходимо руководствуясь указаниями и правилами единой системы конструкторской документации (ЕСКД) ГОСТ 2.307-2011.

В данном стандарте приведены правила нанесения размеров и предельных отклонений на чертежах в различных отраслях промышленности (машиностроительные, строительные чертежи), в том числе правила нанесения габаритных, линейных, угловых, выносных размеров, допусков, размеров отверстий. Помимо того, в этом ГОСТе приведены правила нанесения на чертежи размеров для справок (справочных), размеров условных значений, высоты засечек и стрелок, буквенных обозначений, одинаковых и симметричных размеров, размеров резьбы (фаски, радиуса внутреннего и наружного), а также определены толщина выносных и размерных линий и максимальные отклонения угловых размеров.

Полезная информация

В стандарте также оговорено, что необходимо использовать минимальное количество размеров, причем в качестве размерных не могут использоваться линии контура, осевые, центровые и выносные линии.

Согласно данному ГОСТу допускается использовать условные обозначения элементов и оборудования для упрощения чертежа. Не указанные на чертеже размеры можно указывать в примечаниях, при этом нужно проставлять размеры так, чтобы не повторить и не продублировать имеющиеся номинальные размеры.

Область применения

Сборочные документы широко используются в различных отраслях инженерного дела. Специалисты в этой области занимаются разработкой и внедрением механизмов, в связи с чем им необходимы навыки составления чертежей. Подобные изображения помогают инженерам подробнее ознакомиться с изделием, его составляющими частями и облегчить дальнейшую сборку.

Чертежи играют значимую роль в следующих отраслях технических наук:

• машиностроение;
• архитектура;
• электроника;
• строительство;
• структурная инженерия.

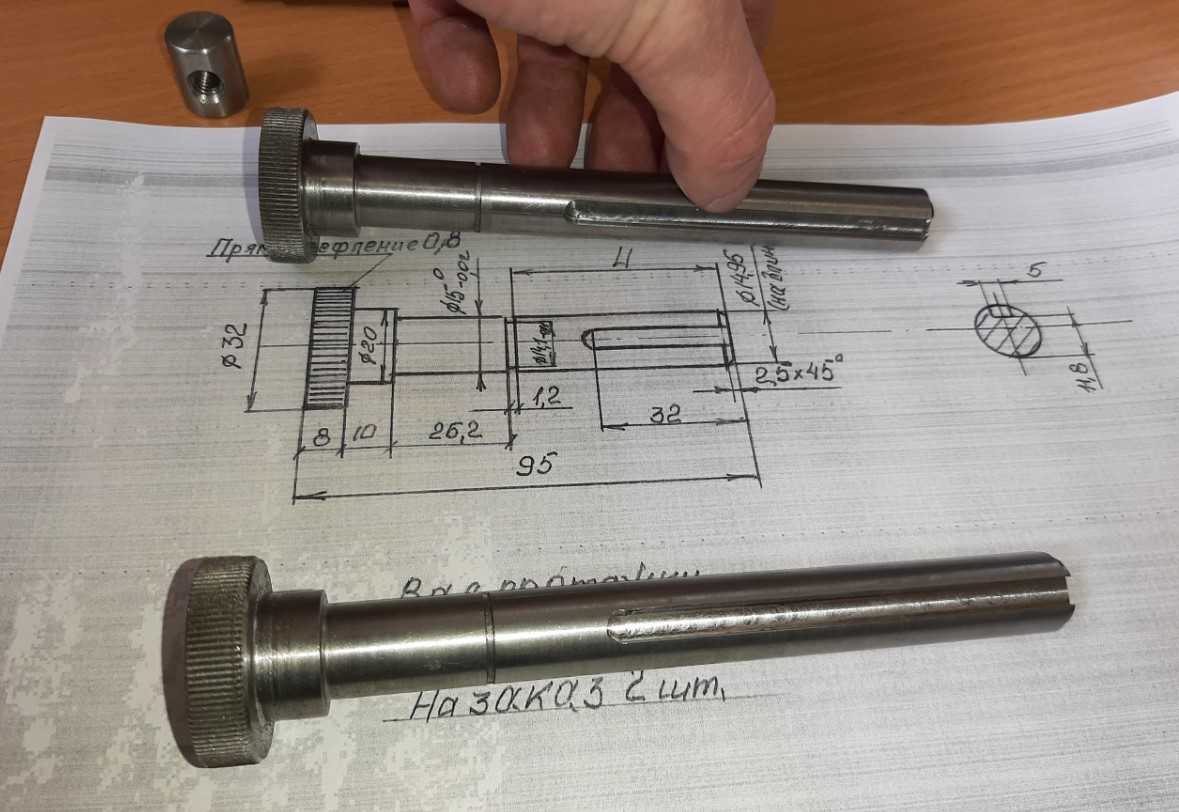

Сборочные чертежи широко используются в промышленном производстве. На их основе осуществляется изготовление различных изделий: от создания мебели для повседневного использования до сооружения аэрокосмических конструкций. В документах этого типа указываются точные размеры деталей и готового изделия, взаимное расположение частей в механизме, что позволяет свести к минимуму ошибки во время их соединения.

Несмотря на то что сборочные чертежи ассоциируются преимущественно с техническими науками, их также применяют в моделировании одежды. Так, в шитье подобные документы используют для создания лекал деталей той или иной вещи. На чертеже (выкройке) изображают особенности предмета одежды и размеры отдельных его частей. На основе сделанной иллюстрации изготовляют лекала — шаблоны, которые облегчают процесс кроя.
