Противогазы шланговые (пш)

Назначение и отличия от других видов

Шланговые противогазы делятся на два вида в зависимости от способа подачи чистого воздуха.

• Самовсасывающий – воздух втягивается к лицу дыханием самого человека.
• Воздухонапорный – подача воздуха осуществляется с помощью компрессора, вентилятора или воздуходувки.

Теперь разберемся, для чего предназначены шланговые противогазы. Устройства используются при недостаточном количестве кислорода или при высокой концентрации вредных веществ.

Они предназначены для применения в местах с маленькой площадью загрязнения, так как принцип работы основывается на том, чтобы засасывать воздух из чистой среды на расстоянии от 10 до 40 метров от человека.

Обычно используется для работы в ёмкостях, небольших помещениях, неглубоких шахтах, так как в других случаях загрязнение достигает больших масштабов, что приводит к отсутствию чистой атмосферы поблизости.

Конструкция состоит из шлема-маски, плотно и герметично прилегающей к лицу, двух гофрированных трубок, одна из которых прикреплена к маске и к армированному шлангу-воздуховоду, а вторая – к этому же воздуховоду и к фильтру для защиты от пыли. Выход воздуха осуществляется через специальный клапан.

Конструкция самовсасывающих противогазов предполагает 10-метровые шланги, воздухонапорных – 20-40-метровые. Воздуховод с трубками выводится к зоне чистой среды, после чего можно приступать к работе в загрязненных местах.

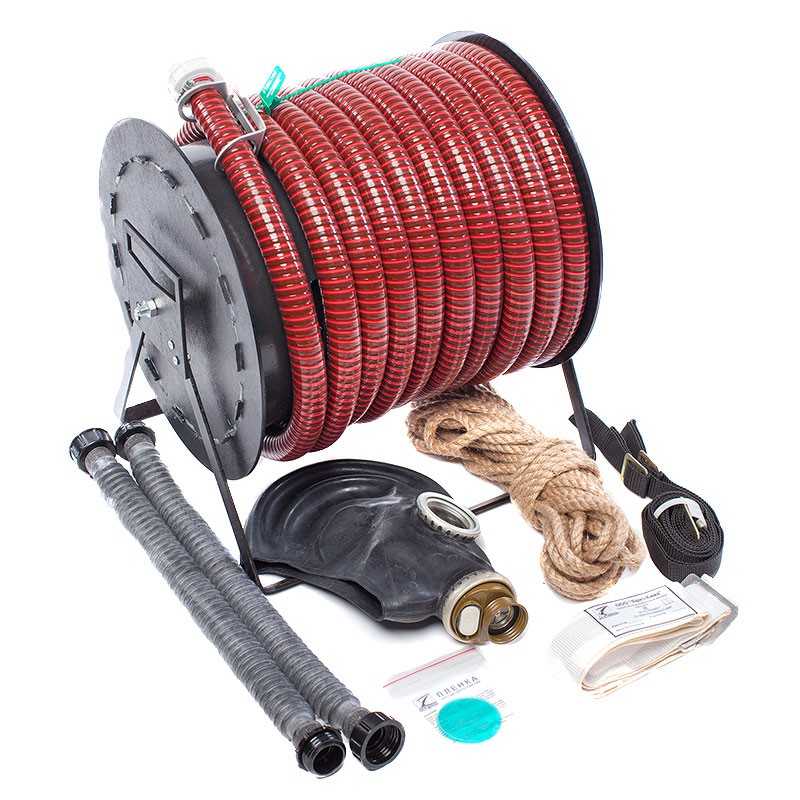

Шланговый противогаз выглядит, как на этом фото:

Основным отличием от фильтрующего типа является сам принцип работы. Шланговый доставляет чистый воздух, отсеивая лишь пыль, а фильтрующий не нуждается в длинных шлангах, а оснащен мощным фильтром, который «превращает» загрязненный воздух в чистый.

Благодаря этому фильтрующий вариант является более мобильным, может использоваться во время глобальных загрязнений. Однако его использование влечет больший риск, т.к. фильтр может быть неисправным, либо недостаточно производительным при конкретной концентрации вредных веществ.

Противогаз шланговый ПШ-1 (ПШ-1Б)

Противогаз шланговый ПШ-1 является безнапорным прибором изолирующего типа, предназначенным для защиты человеческих органов дыхания, зрения, а также лица от негативного воздействия вредных примесей в воздухе любой концентрации. Условия эксплуатации данного противогаза включают менее 17% -го уровня содержания кислорода в воздушной среде, более 0,5% концентрации вредных паро- и газообразных примесей.

Противогаз шланговый ПШ-1 является безнапорным одноканальным изолирующим дыхательным аппаратом, в котором чистый воздух, пригодный для дыхания, поступает под лицевую часть с помощью самовсасывания посредством шланга, имеющим противоаэрольный фильтр и находящимся в чистой зоне. Пользователь выдыхает с помощью клапана выдоха, который находится в лицевой части. В состав противогаз ПШ-1 входит комплект лицевых частей (2 противогазные шлем – маски ШМП разных ростов), две последовательно соединенные трубки, с которыми соединен армированный шланг общей длиной 10 м, фильтрующий элемент, отвечающий за очистку вдыхаемого воздуха от частиц пыли. Также данный противогаз комплектуется предохранительным поясом с удобными плечевыми лямками, за который крепится шланг, имеется также сигнально – спасательная веревка длиной 12-15 метров, штырь, который держит конец шланга, оснащенного фильтрующей коробкой, в чистой зоне. Противогаз укомплектован мешком для хранения.

Области применения шлангового противогаза различные – это отрасли промышленности и коммунального хозяйства. Например, данные противогазы используются для проведения работ в различных емкостях, цистернах и колодцах. Данное средство защиты дыхательных органов человека рекомендовано использовать для кратковременных работ незначительной тяжести. Условия эксплуатации шлангового противогаза следующие: температурный диапазон составляет от -30ºС до 50 ºС, расположение чистого воздуха в 10-метровом диапазоне от места работы. Гарантийным сроком хранения являются 3 года. Причем гарантийный срок веревки составляет 1 год. Противогаз предназначен для одновременного использования одним человеком.

Противогаз шланговый ПШ-1 защищает органы дыхания человека в воздушной среде, в которой содержание кислорода равняется менее 16-ти объемным процентам, а содержание вредных веществ составляет более 0,5%. Условием грамотной эксплуатации ПШ-1 является нахождение чистого воздуха на расстоянии, не превышающем 10 м от места работы его пользователя.

Состав противогаза ПШ1:

• Шланг с гофротрубками длинной 10м;
• Маска противогаза АП-7 для ПШ1 2шт;
• Подсумок;
• Активный фильтр, пасивный фильтр;
• Подвесная система;
• Сигнально-спасательная верёвка;

Противогаз имеет два исполнения:

ПШ-1 – с воздухоподводящим шлангом, свернутым в бухту;

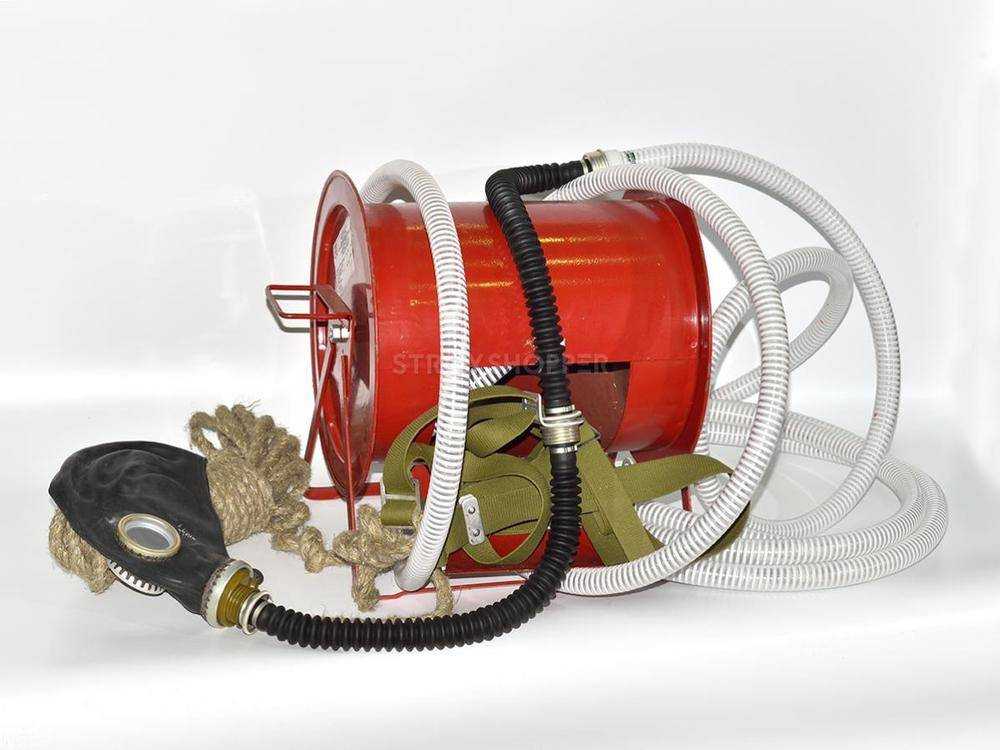

ПШ-1Б – с воздухоподводящим шлангом, закрепленным на барабане.

Принцип действия.

Воздух, пригодный для дыхания, подается под лицевую часть из чистой зоны по шлангу в процессе дыхания работающего. Время защитного действия не ограничено.

Соответствие требованиям стандартов.

ГОСТ 12.4.252-2009.

Техническая характеристика противогаза шлангового ПШ-1

Наименование показателя	ПШ-1	ПШ-1Б
Сопротивление шланговой линии в сборе при расходе 30 дм3/мин, па, не более	98	98
Прочность амуниции к действию статической нагрузки, Н, не менее	1960	1960
Длина шланга воздухоподводящего, м	10±0,1	10±0,1
Длина сигнально-спасательной веревки (каната), м	15±0,1	15±0,1
Масса противогаза, кг, не более	13	23
Гарантийный срок хранения, лет: — противогаза — хлопчатобумажной сигнально-спасательной веревки (каната) в комплекте противогаза	3 1	3 1

Требования и технические нормы

Каждый противогаз ПШ перед использованием должен пройти проверку. Для того чтобы предотвратить несчастные случаи во время использования средства, нужно проверить комплектацию и маркировку.

После этого агрегат нужно визуально обследовать. клапан и маска должны быть в идеальном состоянии. Перед использованием нужно тщательно очистить противогаз от пыли. Сделать это можно посредством продува. Обязательно нужно проверить герметичность и плотность прилегания маски к лицу.

Проверка должна проводиться перед самым началом работы и планово два раза в год.

Обратите внимание на присутствие резиновых прокладок на участках, где соединяются комплектующие

Разновидности и маркировка шланговых противогазов

Модельный ряд шланговых противогазов обычно имеет обозначение ПШ, и далее в зависимости от длины шлангов идут цифровые обозначения ПШ-1, ПШ-20, ПШ-40. Модели с двадцатиметровыми шлангами могут иметь в своем составе по 2 шланга и 2 маски, и могут использоваться сразу двумя работниками. В таком случае к названию прибавляется соответствующая цифра: ПШ-20-2.

Наличие барабана, или сумки для хранения шланга также отражается в названии модели противогаза: например, ПШ-1С – 10-ти метровый шланг с сумкой для хранения, ПШ-2Б – 20-ти метровый шланг на барабане.

Также, могут отличаться и маски шланговых аппаратов: модели со шлем-маской обозначаются аббревиатурой ШМП, с панорамной маской – ППМ.

На каждую составляющую шлангового противогаза наносится своя маркировка.

На ремень предохранительного пояса путем клеймения на металлическую подкладку наносятся наименование изготовителя (товарный знак), номера стандарта, партии, изделия, дата изготовления.

На лицевую часть маркировка наносится несмываемой краской или рельефом, и содержит товарный знак производителя, дату изготовления, размер (рост), номер стандарта, идентификатор маски.

На фильтрах маркировка наносится на наклейку, имеющуюся на его поверхности: наименование изготовителя (товарный знак), класс (эффективность фильтра), информация (стандарт, класс) о технических условиях, срок годности.

Наш интернет магазин предлагает большой ассортимент шланговых противогазов с учетом вариативности всех характеристик. У нас Вы можете таких моделей, как ПШ-1С, ПШ-1Б, ПШ-20С, ПШ-20Б и т.д., а наши специалисты всегда готовы оказать консультацию и помощь при покупке!

Изделия защищают органы дыхания от любых вредных веществ, присутствующих в воздухе в радиусе от 10 до 40 метров. Шланговый противогазможно использовать в любых замкнутых пространствах.

Средства защиты применяются в условиях недостатка или полного отсутствия кислорода. Противогазы используются на предприятиях, при проведении аварийно-спасательных работ. Изделия относятся к типу изолирующих, но у них отсутствует регенеративный патрон.

Технические нормы, стандарты и требования

По технике безопасности шланговые противогазы должны соответствовать нормам, указанным в ГОСТ 12.4.041- 89 и ГОСТ Р 12.4.252-2009. Нормы различных комплектующих представлены в ГОСТ 12.4.166-85, ГОСТ Р 12.4.189-99, ГОСТ Р 12.4.194-99.

Перед работой шланговые противогазы должны подвергаться испытаниям и тщательной проверке. Чтобы избежать несчастных случаев из-за некачественного изделия, проверяется маркировка средства защиты и его комплектующих для установления подлинности и наличия всех деталей.

Потом противогаз осматривается внешне. Во время осмотра проверяется целостность и отсутствие повреждений на шланге, трубках, маске, наличие всех необходимых клапанов. Затем, с помощью продувания, шланг для противогаза очищается от пыли. После этого воздуховод проверяется на герметичность. Маска проверяется на плотность прилегания к лицу.

Важно, чтобы присутствовали резиновые прокладки в местах соединений комплектующих. Если модель воздухонапорная, то проверке подвергается и воздуходувка

Также проверяется степень запыленности фильтра. После окончания работы аппарат разбирают, очищают, дезинфицируют. Желательно еще раз проверить его на наличие повреждений

Если модель воздухонапорная, то проверке подвергается и воздуходувка. Также проверяется степень запыленности фильтра. После окончания работы аппарат разбирают, очищают, дезинфицируют. Желательно еще раз проверить его на наличие повреждений.

Проверка должна проводиться перед началом работ, а также периодически – два раза за год.

Правила хранения

Устройство должно храниться в ящике, закрытом помещении
. Температура может варьироваться от -50 до +50 по Цельсию, но, если он хранился при минусовых температурах, то перед использованием должен 24 часа пролежать при комнатной температуре.

Он не должен подвергаться прямому солнечному, тепловому или механическому воздействию. Крайне нежелателен контакт с грунтовыми водами, парами различных веществ, лакокрасочными изделиями, растворителями, маслами.

Шланговые модели, несмотря на меньшую компактность, имеет большое преимущество перед другими видами противогазов
.

Он доставляет чистый воздух человеку, в то время как другие очищают грязный, что подразумевает гораздо больший риск заражения.

Недостаток его в том, что работать и перемещаться с ним менее удобно, чем с фильтрующим. К тому же его нельзя использовать, когда загрязнена большая территория
. То есть, обычно его используют ремонтники, а не спасатели или военные.

Исходя из этого, можно утверждать, что шланговые противогазы нежелательно заменять другими, в случаях, когда их можно использовать. Поэтому они еще долгое время будут востребованы и незаменимы.

Инструкция разработана на основании «Правил безопасности при эксплуатации магистральных газопроводов» Москва «Недра» 1985г. Средства индивидуальной защиты п.7.161-7.170

Как правильно хранить

Для максимальной безопасности вашего устройства храните его в правильных условиях. Противогаз должен находиться в закрытом ящике в помещении. При этом комплект может храниться при температурах от -50 до +50 градусов по Цельсию. Однако перед использованием нужно выдержать агрегат при комнатной температуре сутки.

Ни в коем случае не подвергайте противогаз прямому воздействию солнечных лучей, а также механическим или тепловым ударам.

Шланговые противогазы имеют множество преимуществ перед своими собратьями. Пусть они не столь компактны, зато, в отличие от других, поставляют человеческим легким чистый воздух, в то время как другие разновидности его только фильтруют. Поэтому риск получить заражение максимально снижается.

Чаще всего данное устройство используют ремонтники, так как с ним очень удобно перемещаться по небольшой территории.

Защищающий органы дыхания и зрения от вредных ядовитых примесей в атмосфере путем подачи чистого воздуха через специальные шланги. Такие аппараты не фильтруют и не очищают загрязненный воздух, а полностью изолируют дыхательные пути от загрязненной среды.

Несмотря на то, что такие шланговые обеспечивают наиболее эффективную защиту по сравнению с другими , у них тоже есть свои недостатки – немобильность и ограниченность использования — применять такие противогазы можно только в небольших загрязнённых площадях, поблизости которых обязательно должен находиться источник чистого воздуха.

Проверка противогазов ПШ

Шлангового противогаза – обязательная процедура, как во время его эксплуатации, так и во время хранения.

Перед непосредственным использованием, проверяются наличие и целостность всех составляющих аппарата. На резиновой маске не должно быть порезов – для лучшей проверки ее можно слегка растянуть руками. Шланги и гофрированные трубки также должны быть без каких-либо повреждений. У соединительных трубок нужно обязательно проверить наличие резиновых прокладок для их соединения со шлангом и лицевой частью.

После визуального осмотра, проверяется герметичность маски и шлангов, что является одним из обязательных условий при работе в шланговом противогазе.

Для проверки герметичности маски противогаза необходимо ее надеть и плотно зажать клапанную коробку и место соединения с гофрированной трубкой. Если при этом не удается сделать вдох, значит, маска герметична. Если же в подмасочное пространство воздух попадает, необходимо еще раз проверить все ее части на наличие повреждений. Если воздух просачивается в районе висков, то возможно не правильно подобран размер маски. В этом случае необходимо поменять противогаз на меньший размер.

Чтобы проверить герметичность шлангов их отсоединяют от маски и фильтра и плотно закрывают каждый из концов. С противоположных концов производится полный отсос воздуха. После того, как воздух из шланга полностью откачан, не освобождая закрытый конец шланга, нужно подождать несколько секунд и попытаться повторить процедуру отсоса воздуха. Если в шланге нет проколов или трещин, значит, воздух в него не попадает и, соответственно, повторить процедуру не удастся. Это и говорит о герметичности шлага.

Затем проверяется степень загрязненности противопыльного фильтра и его очистка или замена в случае необходимости.

Если у аппарата предусмотрена воздуходувка, ее работоспособность также необходимо проверить.

По завершению работ в шланговом аппарате, его разбирают, дезинфицируют, а также повторно проверяют на наличие возможных дефектов после его использования.

Во время длительного на складе, их также необходимо периодически проверять: не появились ли повреждения на резиновой маске, коррозия на металлических деталях и т.д. При легкой степени повреждениях их можно устранить на месте, при более сложных дефектах – противогазы или отправляют на ремонт или утилизируют.

ПРОТИВОГАЗ ПШ-2

4. Назначение и устройство

№ п/п	Показатели	Ед.изм	норма
1.	Сопротивление дыхания при выключенной воздуходувке (со шлангом 20 м длиной)	мм в ст.	не более 3
2.	Давление в системе при действии э/привода	-/-	не более 5
3.	Вес 20-метр.шланга с поясом и шлемом-маской	кг
4.	Вес ящика с мотором и воздуходувкой	-/-
5.	Количество воздуха,подаваемого под каждую шлем-маску	л/мин	не более 50
6.	Усилие на вращение ручки	кг	не более2,5
7.	Размеры ящика	см	32х32х29

5.Эксплуатация

Шланговый противогаз — это отличное защитное устройство, смысл которого заключается в комплексном обеспечении безопасности органов дыхания и кожи на лице при вредном воздействии токсических и отравляющих веществ. Данное устройство способно хорошо защитить пользователя от плохого воздуха, насытив при этом легкие кислородом, поступающим по специальному шлангу.

Шланговый противогаз: назначение и виды

Существует две разновидности шланговых противогазов, различающиеся методом подачи чистого воздуха:

• Воздухонапорный. Суть данного устройства заключается в осуществлении подачи чистого воздуха с помощью вентилятора или компрессора.
• Самовсасывающий. Такой агрегат позволяет пользователю вдыхать чистый воздух самостоятельно.

Шланговый противогаз — это устройство, обеспечивающее надежную защиту органов дыхания в местах с недостаточным количеством кислорода или при большой концентрации в воздухе токсических веществ, пыли.

Такие противогазы предназначены для использования в местах с небольшой площадью загрязнения, ведь принцип их работы заключается в засасывании чистого воздуха на расстоянии, не превышающем сорока метров от самого пользователя.

Чаще всего ПШ используют в маленьких помещениях, шахтах или емкостях. В других же случаях происходит загрязнение на слишком больших территориях, что исключает возможность использовать чистый воздух.

Разновидности и маркировка

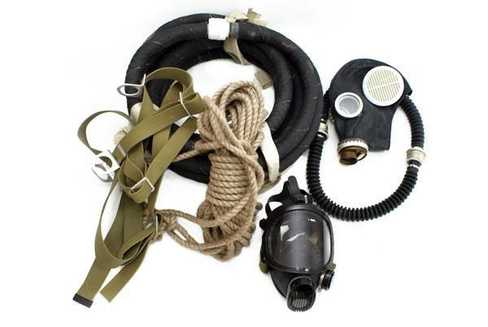

Стандартная комплектация включает следующее:

• Шлем-маска.
• Две гофрированные трубки.
• Армированный шланг определенной длины.
• Пылевой фильтр.
• Предохранительный пояс.
• Сигнальная веревка.
• Крепления для воздуховода (в зоне чистой среды).
• Сумка/футляр/барабан/чемодан для хранения.

В случае с воздухонапорной моделью комплектация дополняется воздуходувкой, вентилятором или компрессором.

Два основных изолирующих шланговых противогаза — это ПШ-1 и ПШ-РВ
. Первый является самовсасывающим, имеет шланг длиной 10 м. Второй – воздухонапорный, работает за счет воздуходувки, укомплектован так, что его могут использовать два человека одновременно. Выпускается со шлангами длиной 20 м, 40 м.

Обычно эти две конструкции — основание для многочисленных модификаций, которые отличаются друг от друга качеством, видом материала, длиной воздуховодов, некоторыми техническими характеристиками.

По уровню защиты они классифицируются в соответствии класса используемого фильтра. Существует три класса.

Они определяются степенью проницаемости фильтра.

• 1 класс
  – проницаемость 20%
• 2 класс
  – проницаемость 6%
• 3 класс
  – проницаемость 0,05%

Маркировка противогаза наносится на металлическую накладку на поясном ремне. Она включает в себя наименование изготовителя, номер ГОСТа, партии, устройства, дата изготовления (месяц и год).

Отдельно маркируется каждая из комплектующих
. Упакованная продукция может маркироваться на самой таре, на поверхности барабана, футляра, на бумажном ярлыке.

Маркировка производится следующим образом:

• Наименование изготовителя.
• Условное обозначение.
• Номер изделия.
• Номер ТУ.
• Номер ГОСТа.
• Номер партии.
• Дата изготовления (месяц и год).
• Рекомендации по употреблению и хранению.

Одна из наиболее популярных категорий СИЗОД – респираторы. Какие требования предъявляются к , мы расскажем в специальной публикации.

Материал рабочего мужского комбинезона зависит от сферы его применения. Из какого материала шьют мужской летний комбинезон, узнайте из этого .

Основная функция рабочего халата – защита сотрудника от воздействия негативных факторов рабочей среды: пыли и грязи. Какой должна быть спецодежда для уборщицы служебных помещений, читайте .

Единственным существенным отличием шланговых противогазов друг от друга является длина их воздуховода
. Обычно используются шланги, имеющие длину 10 м, 20 м, 40 м.

Так как устройства больше практически ничем не отличаются, то выбор зависит от размеров рабочего помещения. Если помещение небольшое, то выгоднее использовать короткие шланги, т.к. можно сэкономить на воздуходувке, а вероятность повреждения значительно уменьшается. Однако если помещение большое или находится глубоко, например, шахты, дымоходы на предприятиях, то рекомендуется использовать шланги такой длины, которые с запасом обеспечат доступ к чистой среде.

Фильтр выбирается в зависимости от риска загрязнения окружающей среды
. Его базовая функция – защищать воздуховод от попадания пыли, но если есть вероятность попадания в воздух вредных веществ, то лучше выбирать фильтры более высокого класса.

Перед выбором устройства нужно убедиться в его качестве и надежности.
