Слайд 1
ТЕМА №11 Материальная часть стрелкового оружия и

ручных осколочных гранат.
ЗАНЯТИЕ №1 Материальная часть автомата АКМ (АК-74).

Общевоенная подготовка

механизмов АКМ (АК-74). 2. Порядок неполной разборки и сборки автомата.3.

Приемы стрельбы из автомата

Слайд 4 1. Назначение, устройство, боевые характеристики, порядок работы частей

и механизмов АКМ (АК-74).5,45-мм автомат Калашникова (рис. 1) является индивидуальным

оружием и предназначен для уничтожения живой силы противника. Для поражения противника в рукопашном бою к автомату присоединяется штык-нож.Для стрельбы из автомата применяются патроны с обыкновенными (с стальным сердечником), трассирующими пулями.

Рис.1. Общий вид автомата Калашникова:а — с деревянным прикладом; б — со складывающимся прикладом

Слайд 5 ОСНОВНЫЕ ТТХ АКМ, АК-74, АК-74М.

Слайд 6 Рис.2. Основные части и механизмы автомата

Слайд 7. 2. Порядок неполной разборки и сборки автомата.Отделить магазин. Удерживая

автомат ле­вой рукой за шейку приклада или цевье, пра­вой рукой

обхватить магазин (рис. 3), нажимая большим пальцем на защелку, подать нижнюю часть магазина вперед и отделить его. После этого проверить, нет ли патрона в патроннике, для чего опустить переводчик вниз, отнести рукоятку затворной рамы назад, осмотреть патронник, отпустить рукоятку затворной рамы и спустить курок с боевого взвода.

Рис. 3. Отделение магазина

Слайд 8 2. Вынуть пенал

с принадлежностью. Утопить пальцем правой руки крышку гнезда приклада так,

чтобы пенал под действием пружины вышел из гнезда, раскрыть пенал и вынуть из него протирку, ершик, отвертку, выко­лотку и шпильку. У автомата со складывающимся прикладом пенал носится в кармане сумки для магазинов.

3. Отделить шомпол. Оттянуть конец шомпола от ствола так, что­бы его головка вышла из-под упора на основании мушки (рис. 4), и вынуть шомпол вверх.При отделении шомпола разрешается пользо­ваться выколоткой.

Рис. 4. Отделение шомпола

Слайд 94. Отделить крышку ствольной коробки. Левой рукой обхватить шейку приклада,

большим пальцем этой руки нажать на выступ направляющего стержня возвратного

механизма, правой рукой приподнять вверх заднюю часть крышки ствольной коробки (рис. 5) и отделить крышку.

Рис. 5. Отделение крышки ствольной коробки

Слайд 105. Отделить возвратный механизм. Удерживая автомат левой рукой за шейку

приклада, правой рукой подать вперед направляющий стержень возвратного механизма до

выхода его пятки из продольного паза ствольной коробки, приподнять задний конец направляющего стержня (рис. 6) и извлечь возвратный механизм из канала затворной рамы.

Рис. 6. Отделение возвратного механизма

Слайд 116. Отделить затворную раму с затвором. Продолжая удерживать автомат левой

рукой, правой рукой отвести затворную раму назад до отказа, приподнять

ее вместе с затвором (рис. 7) и отделить от ствольной коробки.

Рис. 7. Отделение затворной рамы с затвором

Слайд 127. Отделить затвор от затворной рамы. Взять затворную раму в

левую руку затвором кверху (рис. 8); правой рукой отвести затвор

назад, повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперед.

Рис. 8. Отделение затвора от затворной рамы

Слайд 138. Отделить газовую трубку со ствольной накладкой. Удерживая автомат левой

рукой, правой рукой надеть пенал принадлежности прямоугольным отверстием на выступ

замыкателя газовой трубки, повернуть замыкатель от себя до вертикального положения (рис. 9) и снять газовую трубку с патрубка газовой камеры.

Рис. 9. Поворот замыкателя газовой трубки с помощью пенала принадлеж­ности

Слайд 143. Приемы стрельбы из автомата.Стрельба из автомата может вестись из

различных положений и с любого места, откуда видна цель или

участок местности, на котором ожидается появление противника. В зависимости от обстановки место для стрельбы выбирается в траншее, окопе, воронке от снаряда, канаве, за камнем, пнем и т. д. В населен­ном пункте место для стрельбы может быть вы­брано в окне здания, на чердаке, в фундаменте строения и т. п. Каждый автоматчик, руководствуясь общими правилами выполнения приемов стрельбы и учитывая свои индивидуальные особенности, должен выработать и применять наиболее выгодное и устойчивое положение для стрельбы, добиваясь однообразного положения головы, корпуса, рук и ног. Стрельба из автомата слагается из изготовки к стрельбе, производства стрельбы (выстрела) и прекращения стрельбы.

в бойницу.

Слайд 23Рис. 20. Положение при стрельбе по воздушным целям: а –

Меню

• Бесшумное оружие
• МСП
  • 1. Назначение и технические данные пистолета
  • 2. Устройство частей (механизмов) пистолета
    • 2.1. Рамка
    • 2.2. Блок стволов
    • 2.3. Ударно-спусковой механизм
    • 2.4. Предохранительный механизм
    • 2.5. Защелка предохранителя
    • 2.6. Механизм взведения
    • 2.7. Механизм запирания стволов
    • 2.8. Крышки
    • 2.9. Щечки
    • 2.10. Принадлежность
  • 3. Работа частей и механизмов пистолета
  • 4. Разборка и сборка пистолета
    • 4.1. Неполная разборка пистолета
    • 4.2. Полная разборка и сборка
  • 5. Осмотр, подготовка к стрельбе пистолета, уход за ним и сбережение
    • 5.1. Осмотр пистолета в собранном виде
    • 5.2. Осмотр пистолета в разобранном виде
    • 5.3. Подготовка пистолета к стрельбе
    • 5.4. Уход за пистолетом и его сбережение
  • 6. Приведение пистолета к нормальному бою
  • 7. Чистка и смазка пистолета
  • 8. Характерные задержки при стрельбе из пистолета и их устранение
  • 9. Краткие указания по ремонту пистолета
• АПБ (6П13)
  • 1. Назначение и технические данные пистолета
  • 2. Понятие об устройстве и работе частей и механизмов пистолета
  • 3. Разборка и сборка пистолета
  • 4. Работа частей и механизмов пистолета
  • 5. Осмотр, подготовка к стрельбе, уход и сбережение пистолета
  • 6. Приведение пистолета к нормальному бою
  • 7. Чистка и смазка пистолета
  • 8. Особенности стрельбы из пистолета
  • 9. Задержки при стрельбе из пистолета и их устранение
• ПБ (6П9)
  • 1. Назначение и технические данные пистолета
  • 2. Понятие об устройстве и работе частей и механизмов пистолета
  • 3. Разборка и сборка пистолета
  • 4. Работа частей и механизмов пистолета
  • 5. Осмотр, подготовка к стрельбе, уход и сбережение пистолета
  • 6. Приведение пистолета к нормальному бою
  • 7. Чистка и смазка пистолета
  • 8. Особенности стрельбы из пистолета
  • 9. Задержки при стрельбе из пистолета и их устранение
• ПБС-1
  • Общие сведения
  • Глава I. Устройство прибора и специальной прицельной планки
  • Глава II. Разборка и сборка прибора
  • Глава III. Осмотр прибора и специальной прицельной планки с хомутиком
  • Глава IV. Подготовка автомата и прибора к стрельбе
  • Глава V. Причины нарушения нормальной работы механизмов автомата при стрельбе патронами „УС“ с прибором
  • Глава VI. Приведение автомата с прибором к нормальному бою при стрельбе патронами „УС“
  • Глава VII. Чистка и смазка прибора и автомата
  • Глава VIII. Боеприпасы
• НРС
  • 1. Назначение и технические данные НРС
  • 2. Устройство частей (механизмов) НРС
    • 2.1. Нож
    • 2.2. Стреляющее устройство
    • 2.3. Ножны
    • 2.4. Крепление
    • 2.5. Подвеска
    • 2.6. Вкладыш
    • 2.7. Патронташ
    • 2.8. Принадлежность
  • 3. Работа частей и механизмов НРС
    • 3.1. Положение частей и механизмов до взведения курка
    • 3.2. Работа частей и механизмов при взведении курка
    • 3.3. Работа частей и механизмов при заряжании и стрельбе
  • 4. Разборка и сборка НРС
    • 4.1. Неполная разборка НРС
    • 4.2. Сборка НРС после неполной разборки
    • 4.3. Полная разборка НРС
    • 4.4. Сборка НРС после полной разборки
  • 5. Осмотр, подготовка НРС к стрельбе и сбережение
    • 5.1. Осмотр НРС в собранном виде
    • 5.2. Осмотр НРС в разобранном виде
    • 5.3. Подготовка НРС к стрельбе
    • 5.4. Сбережение НРС
  • 6. Приведение НРС к нормальному бою
  • 7. Чистка и смазка НРС
  • 8. Возможные задержки при стрельбе из НРС и их устранение
  • 9. Краткие указания по ремонту НРС
    • 9.1. Общие сведения
    • 9.2. Основные технические требования к собранному НРС
    • 9.3. Выявление дефектов
    • 9.4. Текущий ремонт НРС
• Литература

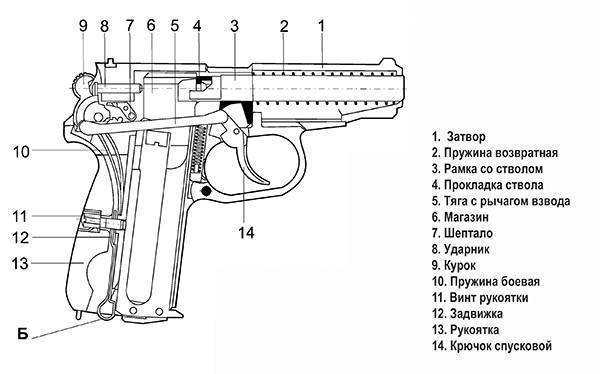

Общее устройство и работа частей пистолета

3. Пистолет прост по устройству и в обращении, мал по своим размерам, удобен для ношения и всегда готов к действию. Пистолет — оружие самозарядное, так как его перезаряжание во время стрельбы производится автоматически. Работа автоматики пистолета основана на принципе использования отдачи свободного затвора. Затвор со стволом сцепления не имеет. Надежность запирания канала ствола при выстреле достигается большой массой затвора и силой возвратной пружины. Благодаря наличию в пистолете самовзводного ударно-спускового механизма куркового типа можно быстро открывать огонь непосредственным нажатием на хвост спускового крючка без предварительного взведения курка.

Безопасность обращения с пистолетом обеспечивается надежно действующими предохра­нителями. Пистолет имеет предохранитель, расположенный на левой стороне затвора. Кроме того, курок автоматически становится на предохранительный взвод под действием боевой пружины после спуска курка («отбой» курка) и при отпущенном спусковом крючке.

Курок под действием изогнутого (отбойного) конца широкого пера боевой пружины повернут на некоторый угол от затвора (это и есть «отбой» курка) так, что носик шептала находится впереди предохранительного взвода курка.

После того как спусковой крючок будет от­пущен, спусковая тяга под действием узкого пера боевой пружины продвинется в заднее крайнее положение. Рычаг взвода и шептало опустятся вниз, шептало под действием своей пружины прижмется к курку и автоматически курок встанет на предохранительный взвод.

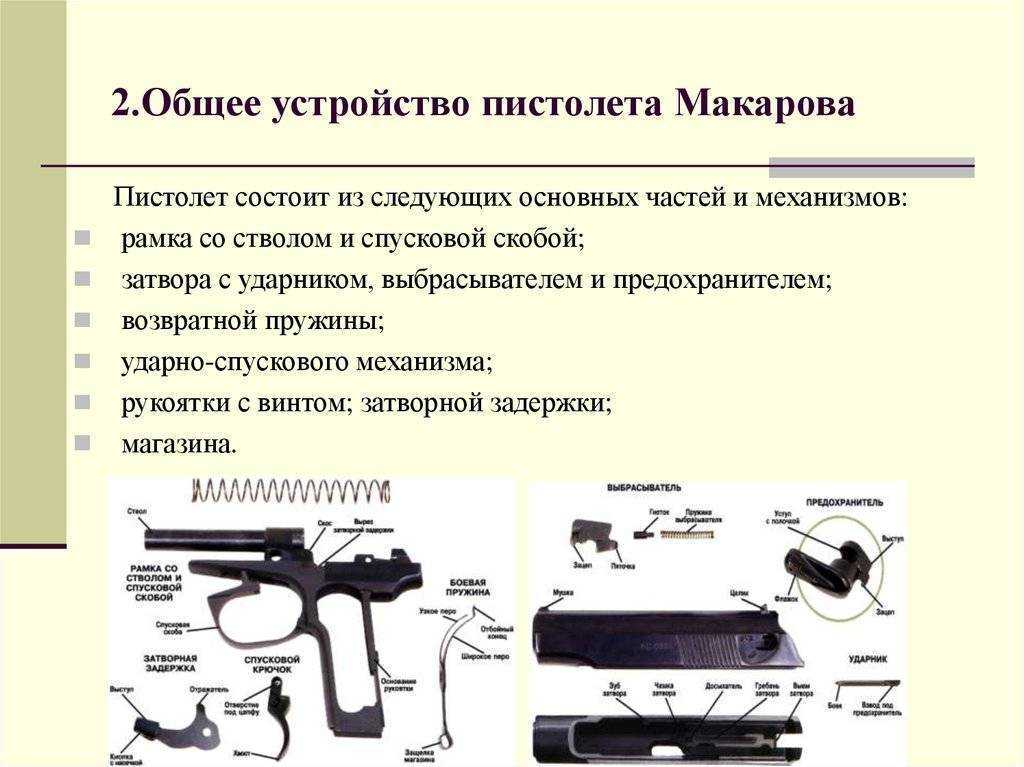

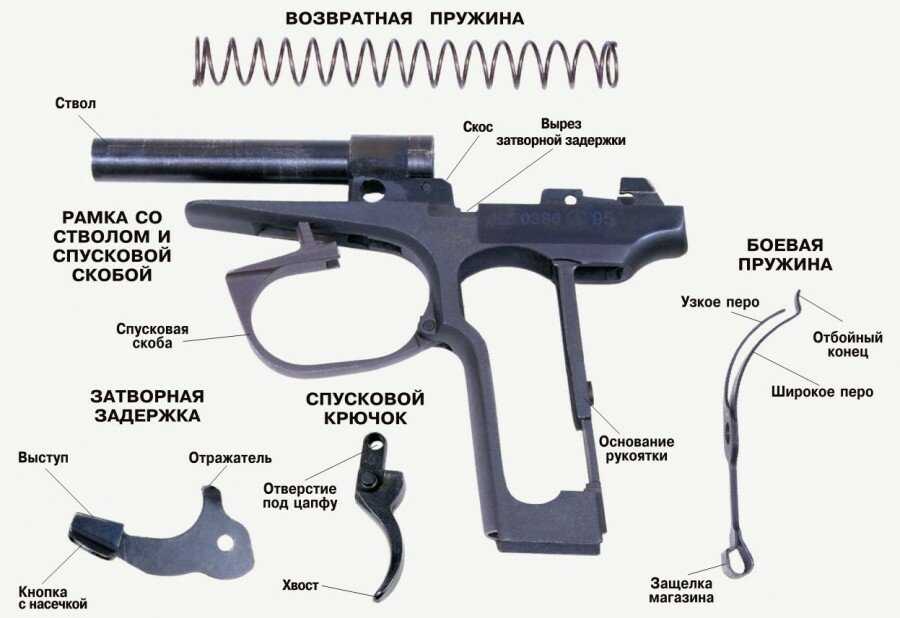

4. Пистолет состоит из следующих основных частей и механизмов (рис. 2):

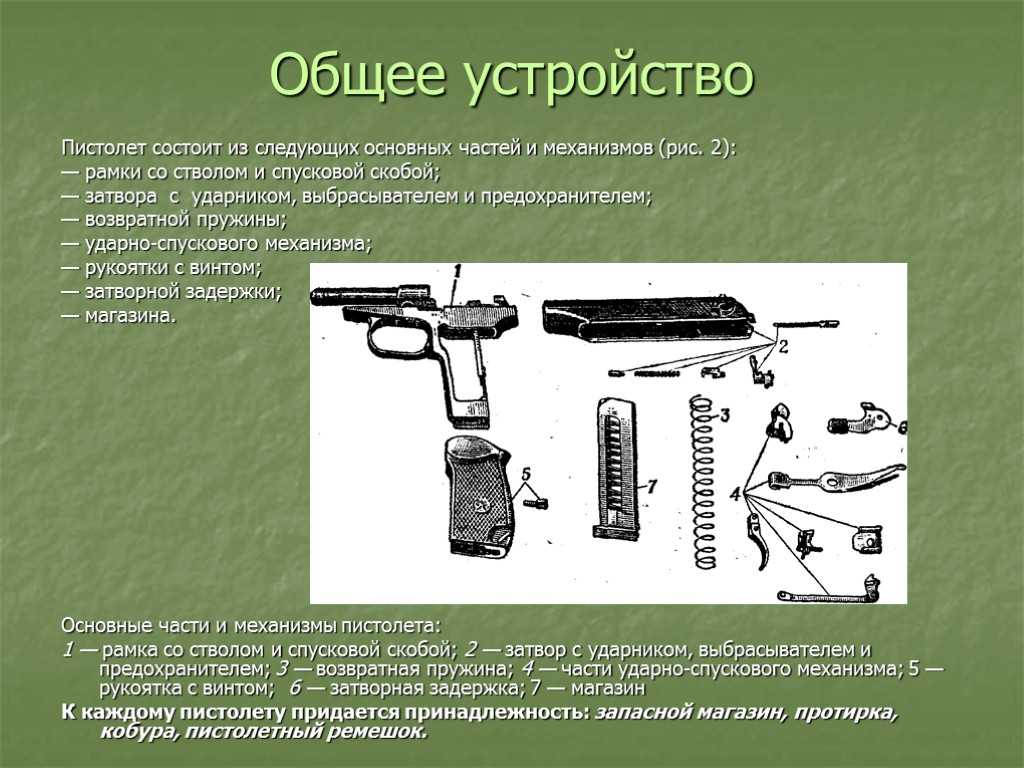

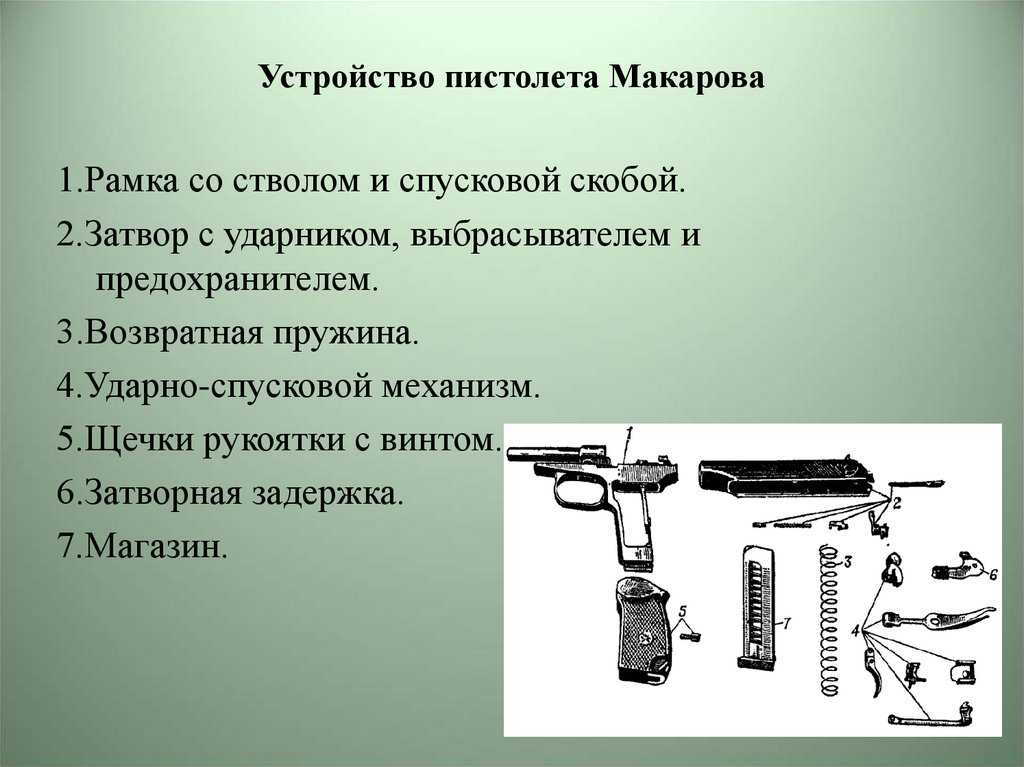

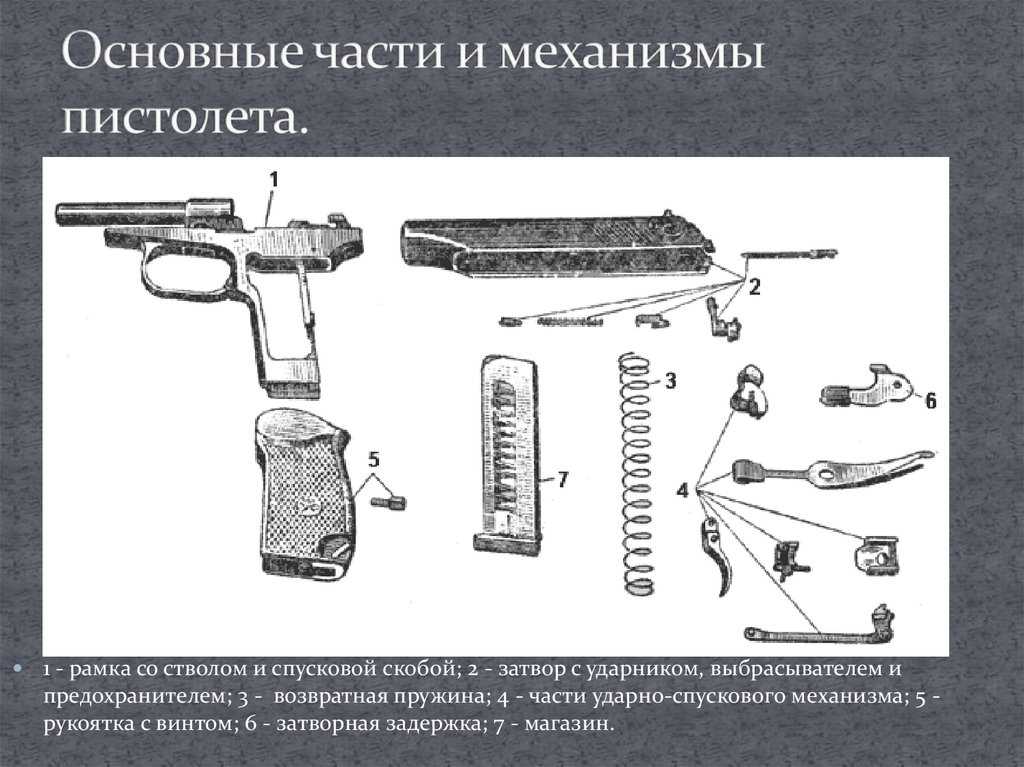

Рис. 2. Основные части и механизмы пистолета:
