ЛАБОРАТОРНАЯ РАБОТА№11 ИССЛЕДОВАНИЕ РАЗРЕШАЮЩЕЙ СПОСОБНОСТИ МИКРОСКОПА МЕТОДОМ АББЕ. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МИКРОСКОПА. ИЗМЕРЕНИЕ ЛИНЕЙНЫХ РАЗМЕРОВ ОБЪЕКТОВ ПРИ ПОМОЩИ МИКРОСКОПА.

МИКРОСКОПЦель работы:

  1. Ознакомление с основными элементами оптической схемы микроскопа.
  2. Определение основных характеристик микроскопа
  3. Исследование разрешающей способности микроскопа методом Аббе.
  4. Измерение размеров объекта с использованием окулярного микрометра.

Приборы и принадлежности :Оптическая схема микроскопа:Задание 1 Определение основных характеристик микроскопаГобАnпредел разрешения глазаТаблица 1

УвеличениеокуляраГок Объективы ПолноеУвеличениеГ=Гоб * Гок ПределРазрешенияZ Полезноеувеличение Гпол= Максимальновозможное увеличениеокуляра
Тип ЧисловаяАпертураА УвеличениеГоб
15 воздух 0.20 8 120 1,39 144,1 18,0
15 воздух 0.65 40 600 0,43 468,5 11,7
15 ВЧ 0.75 40 600 0,37 540,5 13,5
7 воздух 0.20 8 56 1,39 144,1 18,0

3,5 * 0,10; 8*0,20; 9*0,20; 10*0,30 Задание 2Измерение с помощью микроскопа размеров микрообъектовклеток животных и растенийПорядок определения цены деления винтового окулярного микрометра :

  1. На предметный столик микроскопа помещают камеру Горяева, добиваются отчетливого изображения штрихов эталонной сетки. Пользуясь окулярной наводкой микроскопа, одновременно добиваются отчетливого изображения шкалы окулярного микрометра.
  2. Вращением отсчетного барабана винтового окулярного микрометра устанавливают перекрестие на сторону одного из квадратов (малого или большого) эталонной сетки. Отмечают соответствующее этому положению число делений по барабану и шкале микрометра ( n1).
  3. Перемещают перекрестие на противоположную сторону эталонного квадрата (одного или N соседних) сетки и снова отмечают число делений по отсчетному барабану и шкале микрометра (n2). Разность отсчетов ( n2 – n1) равна количеству делений шкалы микрометра, которое соответствует длине стороны эталонного квадрата сетки D, умноженной на N — количество квадратов, пройденных перекрестьем.

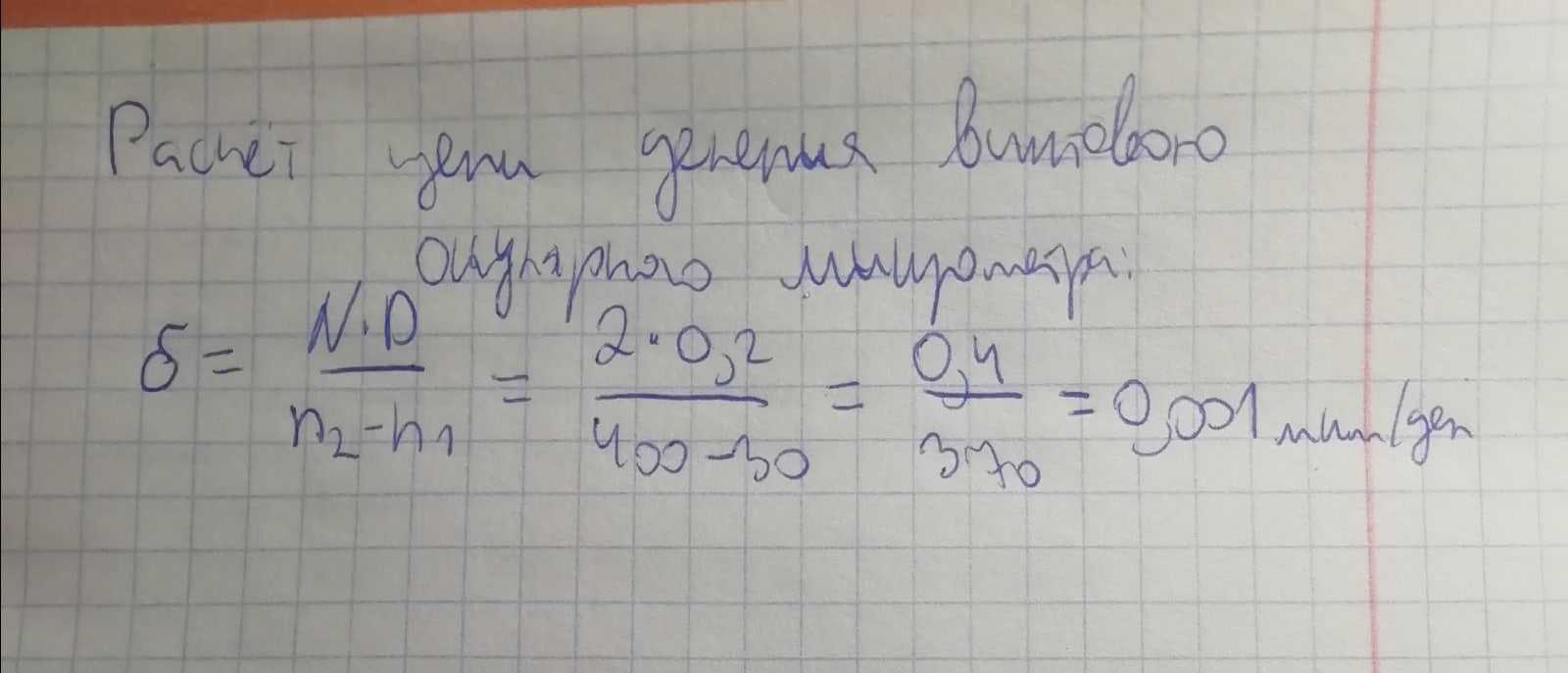

  4. Цена деления винтового окулярного микрометра определяется по формуле
  1. Результаты занесите в таблицу 2.

Таблица 2

N, число квадратов, пройденных перекрестьем 2
D, сторона эталонного квадрата сетки 0,2
n1, начальное значение на окулярном микрометре 30
n2, конечное значение на окулярном микрометре 400
Вычисленное значение δ= 0,001(в мкм)

Порядок определения размеров объекта с помощью винтового окулярного микрометра

  1. Закрепить на предметном столике микроскопа биологический препарат.
  2. Получить сфокусированное изображение препарата, пользуясь рукояткой точной окулярной наводки.
  3. При помощи окулярного микрометра, измерить в 5-6 местах толщину образца (эпителиального слоя роговицы, аорты, волоса и др.). Для этого сделать отсчеты по шкале барабана при положении перекрестья на противоположных краях изображения в каждом сечении (m1 и m2).
  4. Результаты измерений занести в таблицу 2.

Таблица 3

( мм/дел) m1 m2 m2-m1(дел) hiмм мм
1 0.000001(в мм) 328 404 76 0,000076 0,000083
2 349 429 80 0,000080
3 414 491 77 0,000077
4 512 598 86 0.000086
5 732 818 86 0.000086
6 411 501 90 0,000090

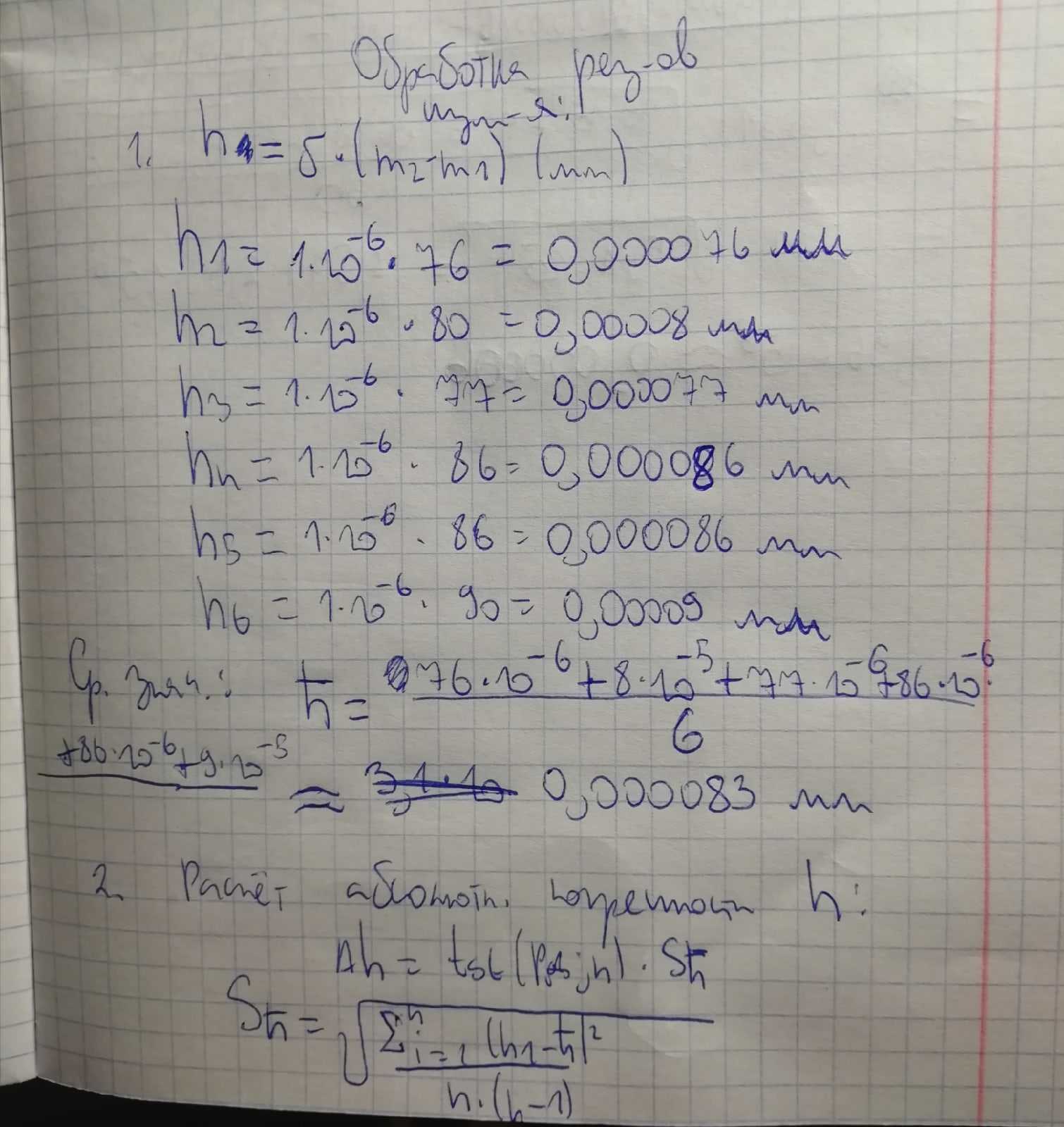

Обработка результатов измерения

  1. Рассчитать цену деления шкалы винтового окулярного микрометра при выбранном объективе (мм).
  2. Толщину образца в каждом сечении рассчитать по формуле :

21

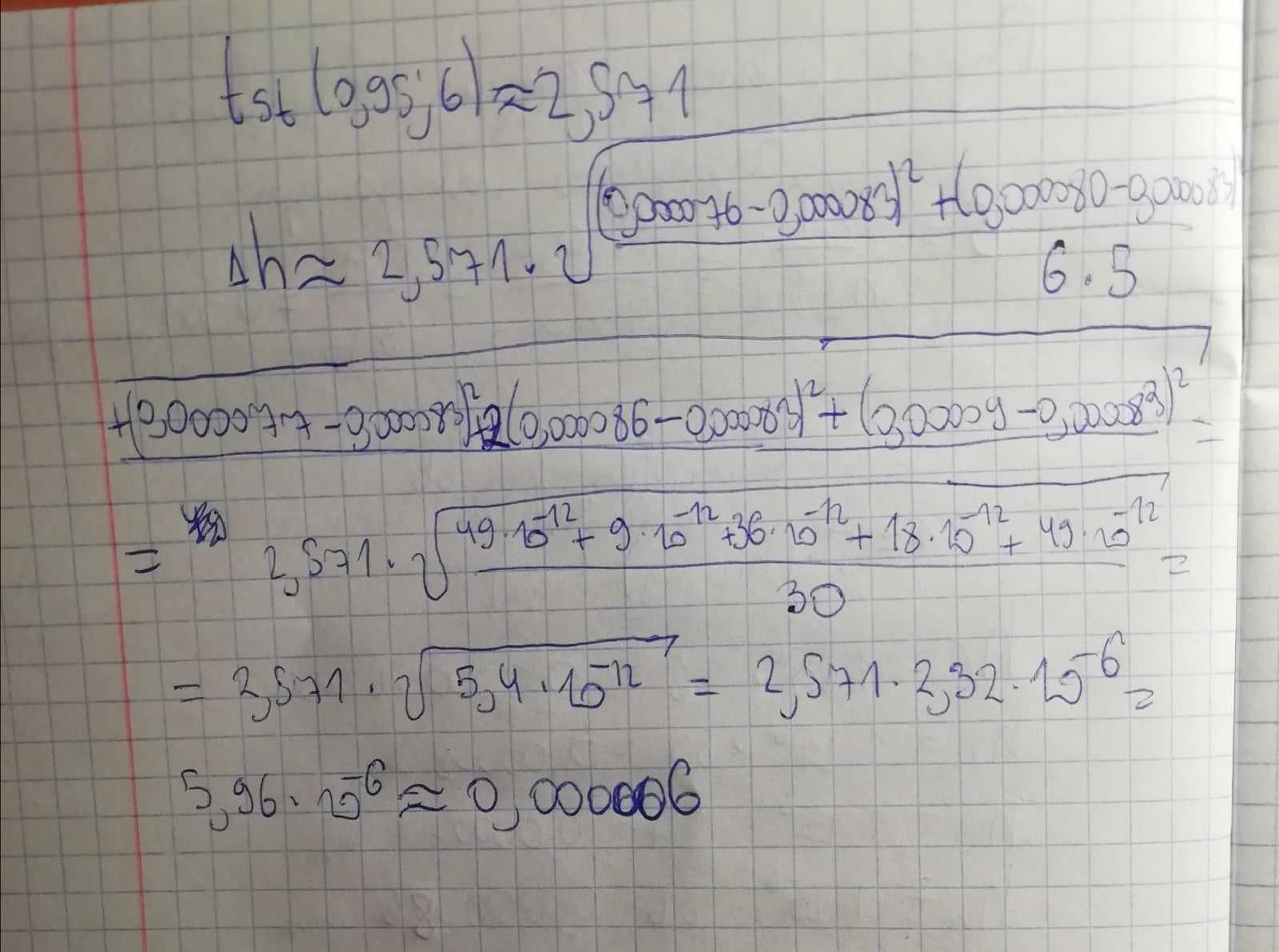

  1. Рассчитать среднее значение толщины образца и абсолютную погрешность h при РD= 0,95 по формуле :

  1. Записать результаты лабораторной работы. Представить результаты в правильном

Теоретическое обоснованиеРоль дифракции в формировании изображения . Опыты Аббе.ограничением конуса лучей краями линзыОпыт Аббе:

  1. Дифракция параллельного пучка на решетке дает в фокальной плоскости линзы ряд главных максимумов, угловое расстояние между которыми определяется периодом решетки: с sinα = ± mλ
  2. На оси лежит нулевой максимум А (m = 0), по направлениям, определяемым sinα =±λ/с — максимумы А12 , другие максимумы располагаются ±2λ/с, ±3λ/с и т.д. пока mλ/с
  3. Т.к. эти дифракционные максимумы соответствуют когерентным лучам, то за фокальной плоскостью объектива эти лучи, встречаясь, интерферируют между собой, давая в плоскости экрана, сопряженной с плоскостью предмета, относительно объектива изображение самого предмета.

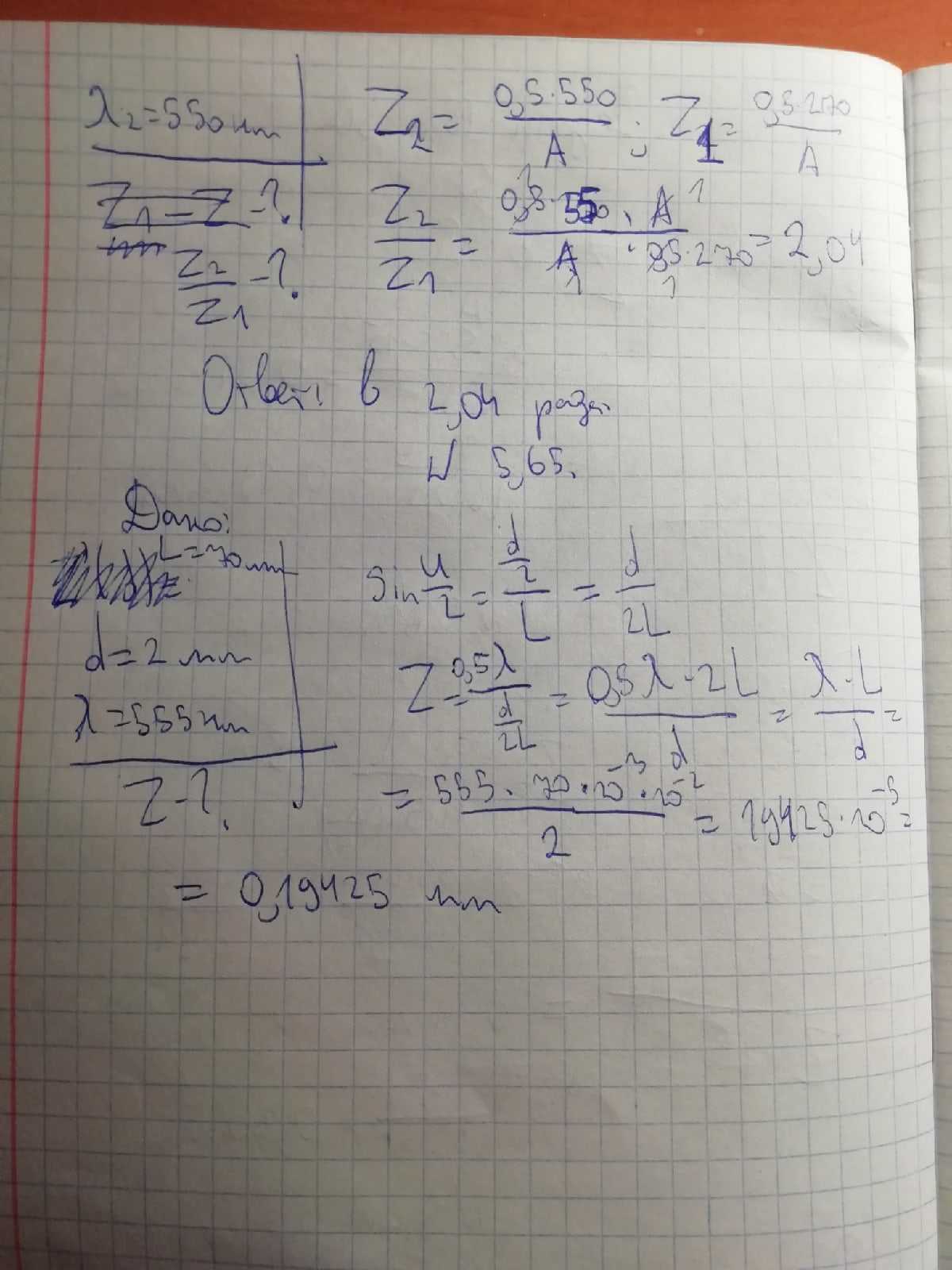

Результаты опытов Аббе:результате взаимодействия лучей12сРазрешающая способность и предел разрешения микроскопа. Способы увеличения разрешающей способности.расстояние между двумя точками предметаСпособы увеличения разрешающей способности:

  1. Уменьшение длины волны (ультрафиолетовая микроскопия, электронный микроскоп)
  2. Увеличение числовой апертуры объектива:

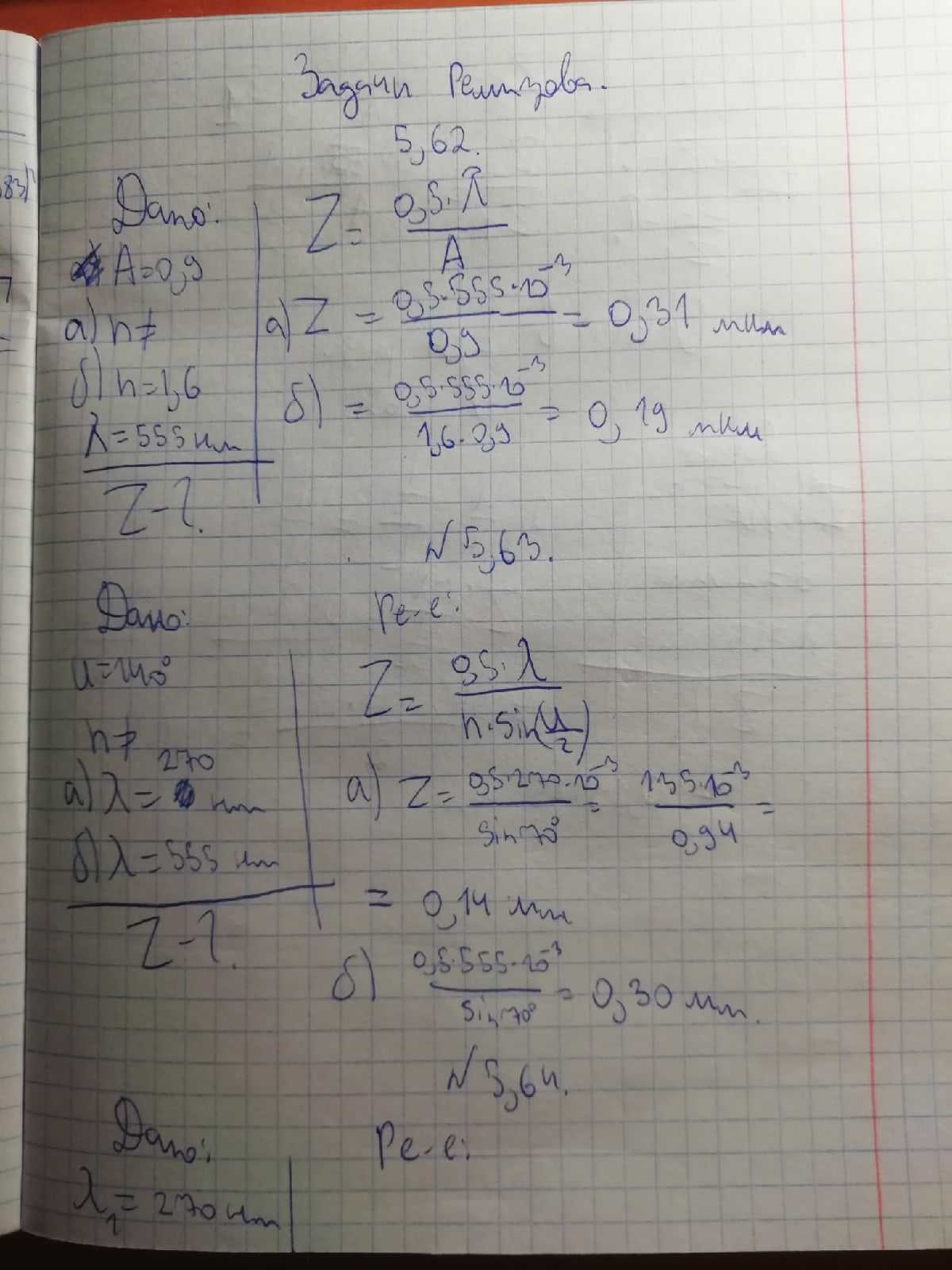

nnЗадачи

Основные параметры

К другим важным параметрам в строении микроскопа относятся его увеличение, насадки, размер предметного столика, возможности подсветки, оптическое покрытие и т. д.

Рассмотрим главный из перечисленных в этом пункте показателей – увеличение.

Увеличение – это общая способность микроскопа показывать изучаемые объекты в больших размерах, чем они есть на самом деле. Вычисление этого параметра можно произвести путем умножения объективного увеличения на окулярное. Данная возможность в оптических микроскопах доходит до 2000 крат, а электронный имеет увеличение в сотни раз больше, чем световой.

Основная характеристика микроскопа – это именно его разрешающая способность, а также увеличение

Поэтому при выборе такого прибора на эти показатели необходимо обратить особое внимание

Флуоресцентный микроскоп.

Флуоресцентные микроскопы создают изображение благодаря флуоресцентным свойствам наблюдаемого образца.. Препарат освещается ксеноновой или ртутной лампой, то есть традиционный световой луч не используется, а работает с газами.

Эти газы освещают образец с помощью очень определенной длины волны, которая позволяет веществам в образце начать излучать собственный свет. Другими словами, свет генерирует сам образец. Мы не освещаем его, мы поощряем его светить.

Он широко используется в биологической и аналитической микроскопии, так как это метод, обеспечивающий высокую чувствительность и специфичность.

Области применения микроскопов

Оптические микроскопы различаются по видам и модификациям для разнообразных областей применения.

Методы микроскопии в современном мире используются практически во всех сферах человеческой деятельности: «перечислить области использования»

В последние десятилетия для микроскопических исследований широко применяется специальное оптическое программное обеспечение

С помощью компьютерных программ достигается непрерывное наблюдение за объектами исследований, что особенно важно для изучения биологических объектов

Благодаря современным алгоритмам, применяемых в оптическом программном обеспечении, значительно сокращаются затраты рабочего времени

История создания микроскопа

Создание микроскопа имеет многовековую историю. Прибор прошел путь от простой трубки, в которую едва что-то можно было рассмотреть, до электронного устройства огромной мощности с большими увеличительными возможностями.

Один из первых микроскопов

Поскольку ранее наукой интересовались богатые люди, заказанные ими единичные экземпляры микроскопов украшались дорогими камнями и золотом, футляры для их хранения изготавливались из слоновой кости и ценного дерева.

В настоящее время существует множество микроскопов, они находят применение в разных сферах деятельности человека: медицине, промышленности, археологии, электронике и др.

Микроскоп Захария Янссена (XVI век)

Первый микроскоп создал нидерландский мастер по изготовлению очков Захарий Янссен. Это была обычная трубка с двумя линзами на концах. Настройку изображения выполняли, выдвигая трубку (тубус). Этот простой микроскоп стал основой для создания более сложных приборов.

Микроскоп Гука (середина XVII века)

Роберт Гук собрал очень удобную модель микроскопа: тубус можно было наклонять. Чтобы получить хорошее освещение, ученый придумал специальную масляную лампу и стеклянный шар, который наполнялся водой.

Микроскоп Галилея (начало XVII века)

Галилео Галилей доработал трубу Янссена, заменив одну из выпуклых линз на вогнутую. При выдвижении тубуса этот микроскоп служил еще и телескопом. Предположительно микроскоп Галилея изготовил мастер Джузеппе Кампаньи из дерева, картона и кожи и поставил на трехногую подставку из металла.

Микроскоп Левенгука (середина XVII века)

Изобретение Левенгука представляло собой две небольшие пластины, между которыми крепилась крошечная линза, а исследуемый объект помещался на иглу. Передвигать иглу можно было с помощью специального винта. Микроскоп мог увеличить изображение в 300 раз, что было немыслимо для той поры.

Микроскоп Иоганна ван Мушенбрука (конец XVII века)

Иоганн ван Мушенбрук создал необычный и простой в использовании микроскоп. Линза и держатель крепились с помощью подвижных соединений, названных «орехами Мушенбрука». Это придавало микроскопу большую гибкость.

Микроскоп Дреббеля (XVII век)

Микроскоп Дреббеля — это позолоченная труба, которая находилась в строго вертикальном положении. Работать за таким микроскопом было не очень удобно.

Микроскоп фирмы Шевалье (XIX век)

Наука шагнула далеко вперед. Фирма Шевалье стала производить микроскопы, объектив которых состоял уже не из одной простой, а из многих специально отшлифованных ахроматических линз. Это позволяло достигать большой мощности и передавать изображение без искажений и более четко.

Электронный микроскоп (XX век)

Появляются электронные микроскопы. Ученые заменили пучок света на поток микрочастиц — электронов. Для получения изображения в электронном микроскопе используются специальные магнитные линзы, они управляют движением электронов с помощью магнитного поля.

USB-микроскоп (конец XX века)

USB-микроскоп — это небольшой цифровой прибор, который присоединяется к компьютеру через USB-порт. Вместо окуляра — маленькая веб-камера, которая посылает изображение прямо на монитор компьютера.

Микроскопы компании Nikon

Микроскопы торговой марки Nikonзанимают высшую ступеньку.  Это современные микроскопы, в которых конструкторы интегрировали самые новые и современные инновационные технические решения и возможности мировой науки и техники.

По сфере применения микроскопы компании Nikon подразделяются на следующие группы:

  • биологический микроскоп;
  • стереомикроскопы.

Биомедицинские или биологические микроскопы Nikon используются для современных биологических и медицинских исследований по изучению живых организмов и объектов, а также для автоматизированных и многоцелевых лабораторных анализов.

Среди биомедицинских Nikon выделяются следующие модельные ряды:

  • Микроскоп Nikon Eclipse Е;
  • Микроскоп Nikon Eclipse Ci;
  • Микроскоп NikonNi;
  • Микроскоп NikonTi.

Стереомикроскопы Nikon позволяют оператору наблюдать трёхмерный объект исследования с возможностью получения вполне естественного изображения.

Среди стереомикроскопов Никон выделяются следующие серии моделей:

  • Микроскоп Nikon SMZ1270/1270i;
  • Микроскоп Nikon SMZ800N;
  • Микроскоп Nikon SMZ25/SMZ18;
  • Микроскоп Nikon SMZ745/745T;
  • NikonSMZ660;
  • NikonSMZ445/460.

Документация(фиксирование) изображения.

Интеграция современных микроскопов Nikon с цифровыми камерами позволяет вести непрерывное наблюдение за рассматриваемыми объектами с одновременной фиксацией и записью их изображений. Цифровые камеры, в настоящее время широко применяются для наблюдений за живыми организмами, а также в других отраслях науки и техники.

Компания Nikon выпускает следующие цифровые камеры:

Nikon DS-Fi2                 Nikon DS-Qi1                   Nikon DS-Vi1              Nikon DS-Fi1c           Nikon DS-Ri1

  • цифровую камеру Nikon DS-Fi2;
  • цифровую камеру Nikon DS-Qi1;
  • цифровую камеру Nikon DS-Vi1;
  • цифровую камеру Nikon DS-Fi1c;
  • цифровую камеру NikonDS-Ri1.

Принципы устройства

Главными компонентами микроскопа являются:

Система оптического микроскопа включает в себя ряд компонентов, основным из которых является объектив.


Оптика микроскопа состоит из двух элементов — окуляра и объектива которые закреплены в подвижном тубусе, находящимся на металлическом основании с предметный столиком. Увеличение микроскопа без дополнительных линз между окуляром и объективом равно произведению их увеличений
В наше время в микроскопе почти всегда есть система освещения и микро и макро винтами для настройки резкости.
В зависимости от назначения к исследовательскиму микроскопу могут прилагаться дополнительные системы и устройства, такие как
объективы с увеличеным разрешением 40, апертурой 0,65, коррекцией на толщину покровного стекла 0,17 мм и бесконечную длину тубуса

Объективы оптического микроскопа являются одной из главных частей и представляют собой сложный механизм для увеличения изображения изучаемого предмета.  Увеличенное с помощью оптического объектива изображение предмета рассматривается через окуляр, который также в свою очередь может создавать увеличение. Если объектив микроскопа каким-то образом искажает изображение, то это искажение будет усилено окуляром. Объектив микроскопа это сложная оптическая система, увеличевающее изображение объекта. Она является наиболее ответственной и основной частью исследовательского оборудования. Рассмотреть изображение созданное объективом, можно через окуляр.

Объективы исследовательских и других микроскопов кисключая стереоскопические в большей степени взаимозаменяемые и унифицированые. На взаимную заменяемость в первую очередь влияют присоединительные параметры объектива.

Объектами исследований микроскопов могут являться любые органические и не органические предметы, живые и не живые ткани, целые биологические организмы или их отдельные части.

Микроскоп имеет в качестве осветительной оптической системы галогеновую лампу или светодиодную систему. Достоинством светодиода является крайне долгое время работы, по сравнению с обычными галогеновыми лампами (в 100 и более раз превышающее данный показатель); малое энергопотребление (составляющее от 1/3 до 1/10 энергопотребления обычной лампы); спектральная “чистота” и т.д.

Как устроен микроскоп

Приобретая микроскоп, вы сможете расширить границы своих возможностей, заглянуть в микрокосмос и изучить его обитателей. Попробуйте стать исследователями окружающего мира, однако первым делом познакомьтесь с устройством микроскопа и правилами, которые необходимо соблюдать при работе с ним.

Микроскоп — сложный оптический прибор. Чтобы научиться с ним работать, необходимо знать, из каких частей он состоит

Для того чтобы правильно использовать световой микроскоп, необходимо знать его строение и понимать принцип работы.

Если посмотреть на микроскоп в целом, то это всего лишь очень сильное увеличительное стекло. Увеличивает микроскоп с помощью нескольких линз, одна часть которых находится в окуляре, а другая — в объективе. Мощность линз всегда указана на их оправе. Для того чтобы узнать мощность вашего микроскопа, необходимо перемножить цифры на объективе и окуляре. Так, если микроскоп имеет окуляр с 20-кратным увеличением и объектив 4, то он дает увеличение в 80 раз. Современные световые микроскопы могут увеличивать в 1500–3000 раз. Однако для домашней лаборатории вам вполне хватит максимального увеличения до 800 раз.

Итак, перейдем к строению микроскопа.

Окуляр находится в длинной полой трубке, которая называется тубус. При желании вы можете сменить окуляр на более мощный — он легко извлекается из тубуса.

Тубус с окуляром

Вы можете сами выбрать силу увеличения — для этого достаточно всего лишь покрутить диск с объективами до щелчка. Поскольку сила линз указана на оправе, только вам решать, сильнее или слабее делать увеличение.

На другом конце тубуса имеется вращающийся диск, на котором расположены объективы. У современных микроскопов их сразу несколько — два, три и более.

Современные микроскопы оснащены сразу несколькими объективами

Под объективом находится предметный столик. Как понятно из названия, это то самое место, куда необходимо помещать исследуемые объекты. С обеих сторон микроскопа есть два больших винта, они нужны для того, чтобы приближать или отдалять предмет от объектива, — так настраивается резкость. Под предметным столиком вы найдете зеркало, очень важную часть микроскопа. С помощью зеркала свет направляется на объект, лежащий на предметном столике. Так можно настроить яркость. Все элементы микроскопа организуются в единую целостную систему благодаря штативу — крепкой металлической конструкции.

Объект должен лежать так, чтобы прямо через него проходил поток света от зеркала к объективу

В большинство микроскопов встроена лампочка, которая направляет необходимый поток света, так что вам не надо заботиться об освещении. Кроме того, есть бинокулярные микроскопы (с двумя окулярами), которые более удобны, чем монокулярные (с одним окуляром). К тому же первые берегут наше зрение: глаза устают значительно меньше, поскольку нагрузка на них распределяется равномерно.

Более удобным является бинокулярный микроскоп: изображение в нем предстает в более полном виде

Есть микроскопы, в предметные столики которых встроены два маленьких винта — это позволяет плавно передвигать предметный столик с объектом изучения, а не сдвигать его руками во время работы.

Если у вас дома есть компьютер, обзаведитесь цифровым микроскопом. Это даст возможность выводить изображения на экран монитора, раскрашивать, подписывать и сохранять их. Будет здорово, если вам удастся снять видеоизображение и создать свой собственный фильм!

С помощью компьютера и микроскопа можно создавать удивительные фильмы

Просвечивающий электронный микроскоп.

Просвечивающий электронный микроскоп был изобретен в 1930-х годах. И это было, как и в случае с оптиком в его время, полной революцией. Этот тип микроскопа позволял достичь гораздо большего числа увеличений, поскольку он не использовал видимый свет в качестве элемента визуализации, а вместо этого использовал электроны.

Механизм просвечивающего электронного микроскопа основан на попадании электронов на ультратонкий образец, гораздо больший, чем те, которые подготовлены для визуализации в световом микроскопе. Изображение получается из электронов, прошедших через образец и впоследствии столкнувшихся с фотографической пластиной.

Технологически они намного сложнее оптических, поскольку для правильного прохождения электронов через их внутреннюю часть они должны находиться в вакууме. Электроны ускоряются к образцу магнитным полем.

Когда они попадают в него, одни электроны проходят через него, а другие «отскакивают» и рассеиваются. В результате получаются изображения с темными областями (где электроны отскочили) и светлыми областями (где электроны прошли через образец), которые в своей совокупности составляют черно-белое изображение образца.

Не будучи ограниченными длиной волны видимого света, электронные микроскопы могут увеличивать объект до 1000000 раз. Это позволяет визуализировать не только бактерии, но и вирусы; что-то невозможное с оптическим микроскопом.

Типы микроскопов

От самого первого до инструмента, доступного сегодня, есть большая разница в технологии. Сегодня существуют различные виды микроскопов, которые способны увеличить объект в значительной степени. Они различаются по увеличению, разрешению, способу освещения, типу объекта, формированию изображения, глубине резкости и т. д.

Составной

Вид микроскопа – составной, обыкновенно используется в учебных заведениях и входит в категорию чаще всего применяемых в биологии. Он имеет две линзы, а именно объектив и окулярную линзу и обеспечивает увеличение 1500-х. Объектив окуляра имеет увеличение 10-х или 15-х. Инструмент используется для наблюдения за бактериями, простейшими, различными клетками и т. д.
Некоторые используют естественный свет, в то время как другие имеют осветитель, прикрепленный к основанию, который действует как источник света.

Образец помещают на площадку и наблюдают через линзы, которые имеют различную силу увеличения.

Световой

Вид микроскопа – световой, также называют оптическим. Объектив окуляра 10-х или 16-х и обеспечивает увеличение до 1500-х. Применяют при изучении анатомии и физиологии мельчайших существ.

Препаровальный

Его еще называют стереомикроскопом. Его сила увеличения меньше, чем другие типы микроскопов, но он дает трехмерную картину. Из-за низкой увеличительной мощности они используются для наблюдения небольших объектов. Необходимы в хирургических операциях, вскрытии, криминалистике и т. д.

Цифровой

Тип микроскопа – цифровой, имеет цифровую камеру, которая крепится к монитору. Он имеет оптическую линзу, а также датчики и обеспечивает увеличение в 1000 раз. Используется для получения снимков объекта с высоким разрешением.

Электронный

Электронный имеет высокое разрешение чем другие типы микроскопов. Строение устройства сложное и имеет схему испускающую пучок электронов, которые сталкиваются с объектом. Это один из лучших видов, используемых для изучения клеток.

Они бывает двух типов: сканирующий электронный и просвечивающий. Некоторые работают в вакууме, что снижает вероятность столкновения электронов с другими молекулами воздуха.

Просвечивающий электронный

Обеспечивает достаточно высокий уровень увеличения используя электронный луч дающий 2-мерное изображение. Электроны ударяют в объект, который делает его видимым. Объект виден темным на светлом фоне.

Сканирующий электронный

Это разновидность типа электронного микроскопа. Он имеет ниже увеличение, чем просвечивающий электронный, но может получить трехмерное изображение.

Фазовый контрастный

Эти виды микроскопов работают с помощью специального светового конденсатора. Свет падает на объект с разной скоростью. В этом устройстве можно увидеть неокрашенные и живые микроорганизмы. Также можно наблюдать различные части клетки, такие как митохондрии,лизосомы, тела Гольджи, ядра и т. д.

Люминесцентный

Этот тип микроскопа работает с помощью ультрафиолетового света. Ультрафиолетовый свет освещает образец и возбуждает электроны объекта, которые можно увидеть в разных цветах. Для подсветки объекта используются флуоресцентные красители. Ультрафиолетовый свет увеличивает разрешение, что полезно для идентификации микроорганизмов.

Основные узлы микроскопа

Кроме оптических узлов (объектив, окуляр), в микроскопе имеются также штатив или корпус, предметный столик для крепления и перемещения препарата, механизмы для грубой и точной фокусировки, устройство для крепления объективов и тубус для установки окуляров.

Применение того или иного типа конденсора (светлопольный, темнопольный и др.) зависит от выбора необходимого метода наблюдения.

Объективы в большинстве современных микроскопов съёмные; для быстрой смены они устанавливаются в револьверную головку. По исправлению хроматических аберраций объективы разделяются на ахроматы, у которых исправлена хроматическая аберрация только для двух длин волн, и апохроматы с улучшенной хроматической коррекцией

Для исправления кривизны поля используются планахроматы и планапохроматы, имеющие плоское поле изображения, что особенно важно для микрофотографии. Кроме того, объективы подразделяются: по спектральным характеристикам – на объективы для видимой области спектра и для УФ- и ИК-микроскопии (линзовые и зеркально-линзовые); по длине тубуса, на которую они рассчитаны (в зависимости от конструкции микроскопа); по среде между объективом и препаратом – на «сухие» и иммерсионные (водные, глицериновые и др.); по методу наблюдения – на обычные, фазово-контрастные, люминесцентные и др

Тип применяемого окуляра при данном методе наблюдения определяется выбором объектива микроскопа. Приспособления к микроскопам позволяют улучшать условия наблюдения и расширять возможности исследований, осуществлять разные виды освещения препаратов, определять размеры предметов, фотографировать через микроскоп, получать видеоизображения объектов, производить микроспектрофотометрирование и т. п.

Оптический микроскоп

Оптик был первым микроскопом в истории. Он был отмечен до и после в биологии и медицине, потому что, несмотря на его относительную технологическую простоту, он позволил нам впервые наблюдать одноклеточные структуры.

Основная характеристика оптического микроскопа заключается в том, что видимый свет является элементом, который позволяет визуализировать образец.Луч света освещает наблюдаемый объект, проходит через него и попадает в глаз наблюдателя, который воспринимает увеличенное изображение благодаря системе линз.

Это полезно для большинства задач микроскопии, так как позволяет правильно визуализировать ткани и клетки. Однако предел его разрешения отмечен дифракцией света, явлением, при котором световой луч неизбежно отклоняется в пространстве. Вот почему максимум, который можно получить с помощью оптического микроскопа, — это увеличение в 1500 раз.

Функциональные составные микроскопа

Данное оборудование содержит в себе три главные составные части: осветительная, воспроизводящая и визуализирующая. Осветительная составная микроскопа необходима для того, чтоб воссоздавать поток света так, чтоб другие части прибора, как можно точнее делали свою работу. Осветительная часть оборудования для проходящего светового потока находится непосредственно за препаратом, если микроскоп прямой, а если микроскоп инвертированный, то перед объектом и поверх объектива.

Осветительная составная прибора содержит в себе источник освещения, который может быть представлен лампой, или же электрическим блоком питания, а также всевозможную механическую оптику, в которую входят: конденсоры, коллекторы, полевые и апертурные регулируемые и ирисовые диафрагмы.

Воспроизводящая составная микроскопа нужна для того, чтоб воспроизводить объект непосредственно в горизонтали картинки с необходимым для рассмотрения визуальными качествами и увеличением. Это значит, что воспроизводящая составная нужна для такого отображения картинки в окуляре, какое наиболее точно и детально показывает объект с определённым разрешением для оптики микроскопа передачей цвета и контрастности.

С помощью воспроизводящей части удаётся добиться первой ступени увеличения картинки и находится она за объектом до горизонтали изображения прибора. Воспроизводящие части прибора также имеют объективы, и промежуточные системы стационарной оптики.

Сегодня это оборудование работает с помощью специальных систем объективов и оптики, которые скорректированы на отметку бесконечности. Для этого в приборах используют тубусные системы, благодаря которым параллельные лучи света, выходящие через объектив, соединяются в плоскости картинки в микроскопе.

Визуализирующие составные прибора необходимы для того, чтоб получать настоящую картинку исследуемого предмета на сетчатке, пластине, пленке, на мониторе с большой второй степенью увеличения.

Визуализирующие части в микроскопе находится между камерой или сетчаткой глаза, а также горизонталью картинки объектива. Эти части содержат в себе визуальные насадки монокулярного, бинокулярного или тринокулярного типа со специальными системами наблюдения, которые представляет собой окуляры, работающие по принципу лупы.

Помимо этого, визуализирующая часть микроскопа также содержит в себе дополнительные увеличительные системы, всевозможные насадки для проекции, включая также и дискуссионные для нескольких исследователей. Также система включает в себя приспособления для рисования, проведения анализа, а также фиксирования картинки с определёнными согласующими частями.

Устройство микроскопа

Основными оптическими системами микроскопа являются: ∙

  • Осветительная (в том числе, конденсор )
  • Воспроизводящая (в том числе объективы ).
  • Наблюдательная (окуляры )

Осветительная система микроскопа представляет собой систему линз, диафрагм и зеркал (последние применяются при необходимости), обеспечивающую равномерное освещение объекта и полное заполнение апертуры объектива. Осветительная система микроскопа проходящего света включает также источник света, и оптическую систему, состоящую из коллектора и конденсора.

Источники света в микроскопе могут быть естественными и искусственными.

Микроскопы бывают разные, некоторые работают при помощи солнца, некоторые при помощи электрического освещения.

Увеличивает микроскоп при помощи линз, сделанных из стекла. Линзы собраны в группы и названы объективами и окулярами. Объектив увеличивает изображение объекта от 4 до 100 крат. Окуляры дают возможность посмотреть на изображение увеличенное объективом и сами увеличивают изображение на 5-25 крат.

Окуляр вставлен в окулярную трубку,а в револьвер установлены несколько объективов(4Х; 10Х; 40Х). Револьвер позволяет быстро изменять увеличение микроскопа. Ручки грубой и тонкой настройки позволяют быстро настроить фокус микроскопа на предмет.
Дисковая диафрагма позволяет изменять количество света. Бывают микроскопы бинокулярные для работы двумя глазами. Для длительной постоянной работы лучше иметь бинокулярный микроскоп, потому что когда постоянно зажмуриваешся портится зрение.

Объективы

Объективы, входящие в комплект микроскопа, рассчитаны на механическую длину тубуса 160 мм, высоту 33 мм, линейное поле зрения в плоскости изображения 18 мм и толщину покровного стекла 0,17 мм. Микроскоп укомплектован ахромат объективами с увеличением 4×, 10×, 40×. На корпусе каждого объектива ненесены линейное увеличение и числовая апертура и имеется цветовая маркировка, соответствующая увеличению.

Характеристики объективов
Увеличение Числовая апертура Цвет
0,1 красный
10× 0,25 желтый
20× 0,45 зеленый
40× 0,65 голубой
60× 0,85 синий
100×ми 1,25 белый

Объективы увеличением 40×, 60×, 100× имеют пружинящую оправу для предохранения от механического повреждения фронтальной линзы объектива и объекта. Объектив 100× рассчитан на работу с масляной иммерсией.

Окуляры

В комплект микроскопа могут входить различные окуляры.

Окуляры
Маркировка Увеличение Линейное поле
5 20
10× 10 13
16× 16 10

Предметный столик

Прямоугольный не перемещаемый предметный столик (рис. «Внешний вид микроскопа Биомед 1») размером 110мм х 120мм. Объект крепится на поверхности столика двумя держателями препарата (рис. «Внешний вид микроскопа Биомед 1»).

Подготовка микроскопа к работе

  1. Освободить микроскоп от упаковки.
  2. Проверить комплектность микроскопа по прилагаемому паспорту.
  3. Произвести внешний осмотр микроскопа и принадлежностей, убедиться в отсутствии повреждений.
  4. Вставить в окулярную трубку окуляр (рис.»Внешний вид микроскопа Биомед 1″).
  5. Поднять тубус вращением рукоятки грубой настройки (рис.»Внешний вид микроскопа Биомед 1″).
  6. Объективы (рис.»Внешний вид микроскопа Биомед 1″) должны быть установлены в гнезда револьверного устройства (рис.»Внешний вид микроскопа Биомед 1″) в порядке возрастания.
  7. Направить свет на объект исследования с помощью зеркального осветителя.
Микроскоп готов к работе
