Что такое p-n переход

P-N-переход

Рассмотрим процессы происходящий при прохождении тока через электронно-дырочный переход. Левый слой, обозначенный буквой n, имеет электронную проводимость. Ток в нём связан с перемещением свободных электронов, которые условно обозначены кружками со знаком «минус». Правый слой, обозначенный буквой p, обладает дырочной проводимостью. Ток в этом слое связан с перемещением дырок, которые на рисунке обозначены кружками с «плюсом».

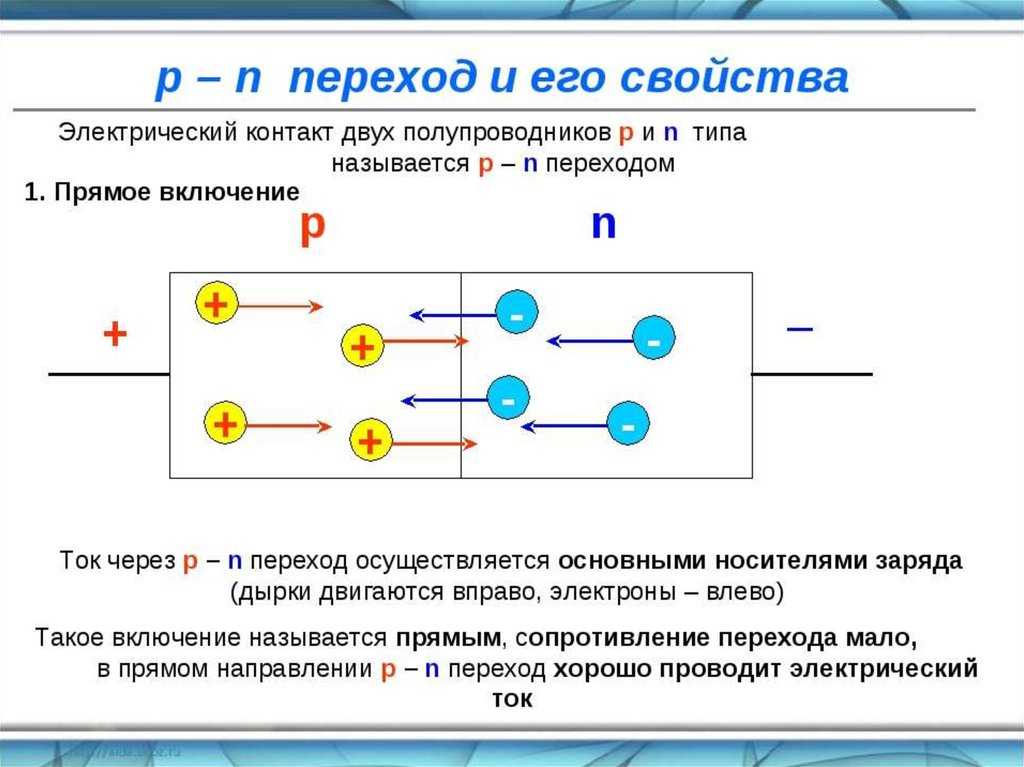

Движение электронов и дырок в режиме прямой проводимости


Движение электронов и дырок в режиме обратной проводимости.

При соприкосновении полупроводников с различными типами проводимости электроны вследствие диффузии начнут переходить в p-область, а дырки — в n-область, в результате чего пограничный слой n-области заряжается положительно, а пограничный слой p-области — отрицательно. Между областями возникает электрическое поле, которое является как бы барьеров для основных носителей тока, благодаря чему в p-n переходе образуется область с пониженной концентрацией зарядов. Электрическое поле в p-n переходе называют потенциальным барьером, а p-n переход — запирающим слоем. Если направление внешнего электрического поля противоположно направлению поля p-n перехода («+» на p-области, «-» на n-области), то потенциальный барьер уменьшается, возрастает концентрация зарядов в p-n переходе, ширина и, следовательно, сопротивление перехода уменьшается. При изменении полярности источника внешнее электрическое поле совпадает с направлением поля p-n перехода, ширина и сопротивление перехода возрастает. Следовательно, p-n переход обладает вентильными свойствами.

Проводимость кристаллической решетки с примесями

Свободных электронов в чистом полупроводнике мало, и это объясняет низкую проводимость материала.

Однако, при повышении температуры электроны на валентном уровне получают большую энергию, и могут быстрее покидать свои орбиты. Поэтому материал становится более проводимым при повышении температуры.

Донорская примесь и n-тип

Если добавить в кристаллическую решетку кремния атом, у которого 5 валентных электронов, то из-за него в кристалле появятся свободные электроны.

Например, есть атом мышьяка (As) и атомы кремния (Si).
4 валентных электрона мышьяка образуют валентную связь с другими атомами кремния. А вот один электрон будет находится в зоне проводимости. То есть, он станет свободным электроном.

А вот атом мышьяка, который непреднамеренно отдал свой электрон, станет положительным ионом. И несмотря на это, кристаллическая решетка остается стабильной.

Примеси добавляют при помощи легирования. Оно может быть, как металлургическим (повышением температуры, изготовление сплавов), так химическим (ионное и диффузное).

Если подать ток по такому материалу, то свободные электроны из примеси притягиваются положительным потенциалом. А с отрицательного потенциала приходят «новые» электроны, взамен старым, которые ушли к положительному потенциалу.

Акцепторная примесь и p-тип

А что будет, если в полупроводник добавить атом с тремя валентными электронам, например бор (B)?
Тогда три валентных электрона атома бора создадут связь с другими атомами кремния. Однако теперь в кристалле с такой примесью будет не хватать одного электрона.

Это отсутствие электрона называется «дыркой». По сути, это положительный заряд, но для простоты понимания его принято называть дыркой.

Это не ион и не элементарная частица. Это дефицит электрона у атомов. И тот атом, у которого будет не хватать электрона на своей орбите, будет притягивать к себе и свободные электроны, которые оказались в кристалле, и электроны от соседних атомов.

Такая примесь в кристалле также повышает его проводимость. И эта примесь называется акцепторной. То есть, примесные атомы создают дефицит электронов в кристаллической решетке.

Поэтому, такой полупроводник с акцепторной примесью называются p-типом. Его основные носители заряда – дырки. А неосновные – электроны.

Если пустить ток по такому материалу, то к отрицательному потенциалу будет притягиваться дырка к новому поступающему электрону из источника тока. А вот к положительному потенциалу будут уходить электроны, которые находились в кристалле.

Ток неосновных зарядов

Как уже было сказано выше, у p-типа основные носители заряда — это дырки, а у n-типа — это электроны. Неосновные носители соответственно, наоборот. И неосновные носители зарядов тоже участвуют при прохождении тока.

Конечно, неосновных носителей зарядов намного меньше, чем основных, но не стоит их полностью игнорировать, особенно когда речь идет о p-n переходе.

Приложение напряжения к диоду с p-n переходом

Полупроводниковый диод — это пластина полупроводника (кремний или германий), одна сторона которой с электропроводностью р-типа, а другая с проводимость n-типа. На внешние поверхности пластины диода нанесены контактные металлические слои, к которым припаяны проволочные выводы электродов.

Приложим к диоду, содержащему p-n переход, напряжение (смещение U от внешнего источника). В этом случае если анод источника «+» соединен с p-областью диода, а катод источника «-» с n-областью, то речь идет о прямом смещении (U > 0). В противоположном случае — это обратное смещение (U < 0).

В электрической цепи с внешним источником диод содержит три соединенных последовательно области: p-область, объемный заряд (барьер), n-область. Так как потенциальный барьер препятствует движению основных носителей, и притом их средняя тепловая энергия kT << Фpn, область объемного заряда практически полностью обеднена свободными носителями тока (электронами и дырками). Данная область обладает наибольшим электрическим сопротивлением и практически все приложенное напряжение U в ней падает.

Рассмотрим случай прямого (а) и обратного (б) смещения:

При прямом смещении (а) поле от внешнего источника направлено навстречу полю, создаваемому объемным зарядом. Следовательно, напряжение U вычитается из барьерной разности потенциалов Upn = Фpn ⁄ e, существовавшей до приложения внешнего смещения. В результате разность потенциалов на барьере становится равной (Upn — U), а высота энергетического барьера:

e(Upn — U) = Фpn — eU.

Уменьшение высоты энергетического барьера приводит к увеличению концентрации основных носителей, преодолевающих барьер. Концентрация электронов за барьером теперь равна: n1 = n0 exp и увеличилась в n1 ⁄ n = exp(eU ⁄ kT) раз. Во столько же раз увеличится и создаваемый ими электронный диффузионный ток:

In1 = exp(eU ⁄ kT).

На ток неосновных носителей (ток насыщения) прямое смещение (так же как и обратное) влияния не оказывает. Ток электронов из p-области в n-область по-прежнему равен Ins и течет навстречу диффузионному току.

Таким образом, электронная компонента прямого тока In будет равна:

In = In1 — Ins = Ins.

Дырочная компонента прямого тока:

Ip = Ip1 — Ips.

Полный ток через p-n переход равен сумме электронной и дырочной компонент:

I = In — Ip = (Ins + Ips) = Is.

При обратном смещении (б) происходит увеличение высоты потенциального барьера. Так как при этом принято предложенное напряжение U считать отрицательным, то соотношение e(Upn — U) = Фpn — eU остается в силе, так же как и последующие рассуждения. Поэтому формула I = Is
описывает не только прямую, но и обратную ветви вольт амперную-характеристику диода (ВАХ).

Вольт-амперная характеристика полупроводникового диода:

ВАХ

Продолжение линейного участка ВАХ до пересечения с осью U дает значение напряжения отсечки Uотс, которое можно принять за оценку барьерной разности потенциалов Upn ≈ Uотс. Значение Upn совпадает с числовым значением высоты потенциального барьера Фpn, выраженном в электрон-вольтах.

Обратная ветвь ВАХ также отличается от теоретической Iобр = Is для IUI >> kT. В этой области сопротивление электронно дырочного перехода быстро увеличивается и даже превышает сопротивление изоляции диода. Поэтому возникает ток утечки, который течет не через p-n переход, а через постоянное сопротивление изоляции. Этой ситуации соответствует линейный участок обратной ветви, пересечение которого с осью тока I дает оценку тока насыщения Is.

Для оценки ширины электронно дырочного перехода можно использовать формулу: d ≈ √((2εε0Uотс) ⁄ end), где nd — концентрация атомов донорной примеси в полупроводнике n-типа, ε — диэлектрическая проницаемость материала полупроводника.

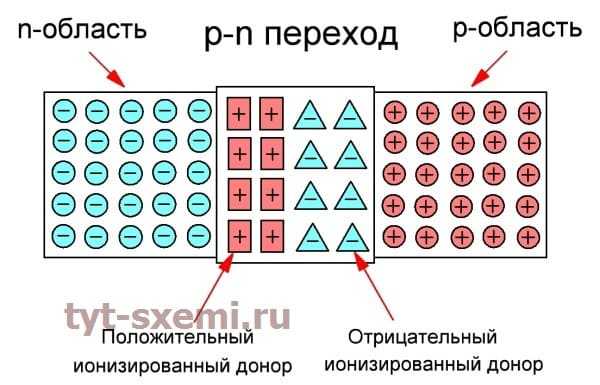

Создание p-n перехода

Что будет, если соединить два кусочка кремния c примесями p-типа и n-типа вместе? Получится p-n переход. Или как его еще называют — электронно-дырочный переход.
Этот переход является разграничительной зоной между p-областью и n-областью.

И особенностью этого перехода является то, что этот переход состоит из ионизированных примесных атомов, которые не позволяют свободным зарядам из двух разных областей соединяться друг с другом. Он образовался от такого явления, как диффузионный ток.

Например, электроны из n-области начинают накапливаться возле положительных ионов примеси, но так как с другой стороны находятся отрицательные ионы n-области, они не могут перейти этот барьер. С дырками ситуация аналогична.

Свободные электроны из n-области не могут перейти в p-область из-за барьера, который создан ионизированными донорскими примесями. Здесь создается электрическое поле, которое действует как барьер для дырок и электронов. И из-за этого в p-n переходе отсутствуют свободные носителя зарядов. Переход их попросту отталкивает от себя с двух сторон.

А в целом, кристалл остается электрически нейтральным. Если бы не было этого барьера, свободные носители заряды уравновесили бы друг друга.

Преодоление потенциального барьера

Чтобы свободные электроны и дырки могли пройти через этот барьер, нужно приложить внешнее напряжение, которое будет превышать напряжение, требуемое для перехода барьера.

Подключим к n-области минус источника тока, а к p-области плюс источника тока. Такое включение называется прямым. Еще n-область в приборах называют катодом, а p-область — анодом.

Допустим, потенциальный барьер равен 0,125 Вольт. Чтобы преодолеть его, подключим источник с напряжением 5 В.

Чтобы не перегружать восприятие, на схеме не показаны неосновные носители зарядов.
И благодаря воздействию электрического поля внешнего источника, свободным носителям хватает энергии для того, чтобы перейти этот потенциальный барьер и преодолеть его электрическое поле. Переход подключен с прямым смещением.

Свежий электрон идет с источника, переходит в n-область, далее преодолевает барьер и переходит дырке, где происходит рекомбинация. И далее этот электрон идет на встречу к дырке, которая идет с положительного потенциала, подключенного к p-области. То есть, по p-n переходу проходит электрический ток. Этот ток называют еще диффузионным током или током прямого включения – когда основные носители зарядов упорядочено движутся к внешнему источнику тока.

Ток, который создается дырками называется дырочным. Соответственно, ток, который создается электронами – электронным.

А на этой схеме переход показан без барьера, но с обратным током.
Неосновные носители зарядов в свою очередь действуют наоборот, от чего и возникает дополнительное сопротивление в p-n переходе.

Обратный ток может быть равен всего нескольким микроамперам.

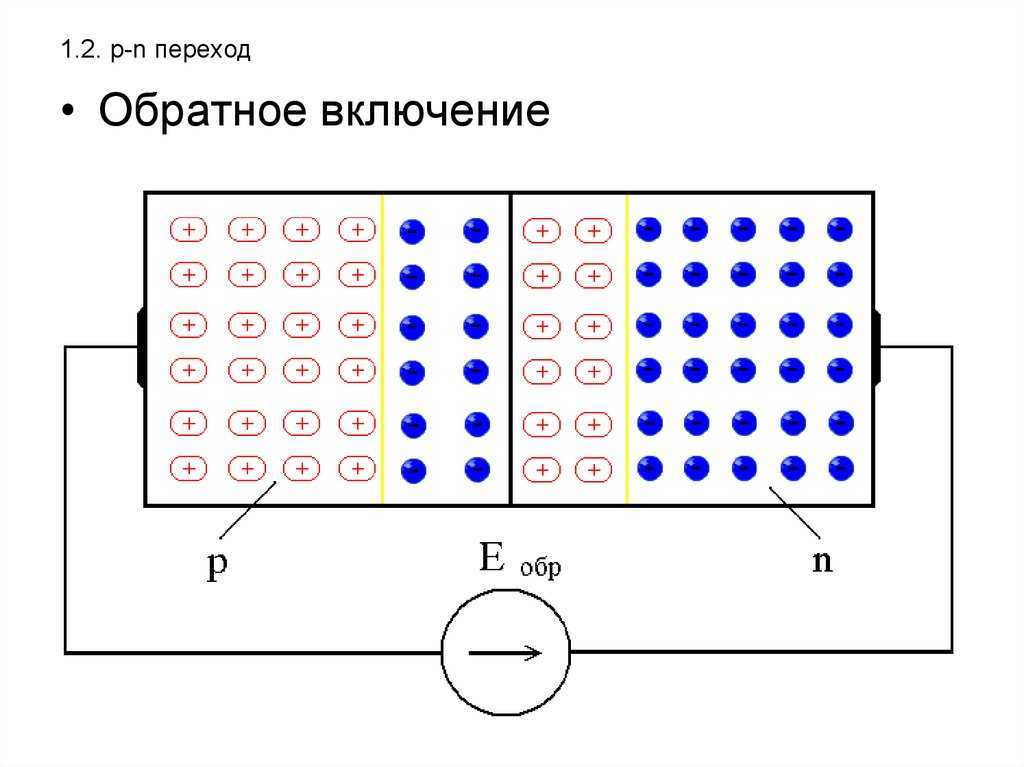

Обратное включение

Поменяем полярность внешнего источника на противоположную. Минус к p-области, а плюс к n-области. Что же будет происходить с барьером и током зарядов?

Барьер увеличится за счет того, что основные носители зарядов будут притягиваться к внешнему источнику. Увеличится сопротивление потенциального барьера и напряжение его открытия.
Однако, не смотря на все это, через p-n переход будет протекать обратный ток.

Этот обратный ток очень мал, поскольку создается неосновными носителями заряда. Он еще называется дрейфовым током.

Выпрямительные диоды

Конструктивно выпрямительные диоды делятся на плоскостные и точечные, а по технологии изготовления на сплавные, диффузионные и эпитаксиальные. Плоскостные диоды благодаря большой площади p-n-перехода используют для выпрямления больших токов. Точечные диоды имеют малую площадь перехода и, соответственно, предназначены для выпрямления малых токов. Для увеличения напряжения лавинного пробоя используют выпрямительные столбы, состоящие из ряда последовательно включенных диодов.

Выпрямительные диоды большой мощности называют силовыми. Материалом для таких диодов обычно служит кремний или арсенид галлия. Кремниевые сплавные диоды используют для выпрямления переменного тока с частотой до 5 кГц. Кремниевые диффузионные диоды могут работать на повышенной частоте, до 100 кГц. Кремниевые эпитаксиальные диоды с металлической подложкой (с барьером Шотки) могут использоваться на частотах до 500 кГц. Арсенидгалиевые диоды способны работать в диапазоне частот до нескольких МГц.

Силовые диоды обычно характеризуются набором статических и динамических параметров. К статическим параметрам диода относятся:

• падение напряжения U_пр на диоде при некотором значении прямого тока;
• обратный ток I_обр при некотором значении обратного напряжения;
• среднее значение прямого тока I_пр.ср.;
• импульсное обратное напряжение U_обр.и.;

К динамическим параметрам диода относятся его временные и частотные характеристики. К таким параметрам относятся:

• время восстановления t_вос обратного напряжения;
• время нарастания прямого тока I_нар.;
• предельная частота без снижения режимов диода f_max.

Статические параметры можно установить по вольт-амперной характеристике диода.

Время обратного восстановления диода t_вос является основным параметром выпрямительных диодов, характеризующим их инерционные свойства. Оно определяется при переключении диода с заданного прямого тока I_пр на заданное обратное напряжение U_обр. Во время переключения напряжение на диоде приобретает обратное значение. Из-за инерционности диффузионного процесса ток в диоде прекращается не мгновенно, а в течении времени t_нар. По существу, происходит рассасывание зарядов на границе p-n-перехода (т. е. разряд эквивалентной емкости). Из этого следует, что мощность потерь в диоде резко повышается при его включении, особенно, при выключении. Следовательно, потери в диоде растут с повышением частоты выпрямляемого напряжения.

При изменении температуры диода изменяются его параметры. Наиболее сильно от температуры зависят прямое напряжение на диоде и его обратный ток. Приблизительно можно считать, что ТКН (температурный коэффициент напряжения) Uпр = -2 мВ/К, а обратный ток диодаимеет положительный коэффициент. Так при увеличении температуры на каждые 10 °С обратный ток германиевых диодов увеличивается в 2 раза, а кремниевых – 2,5 раз.

Обозначение и определение основных электрических параметров диодов

Обозначение полупроводникового диода

Как указывалось ранее диод в одну сторону ток проводит (т. е. представляет собой в идеале просто проводник с малым сопротивлением), в другую – нет (т. е. превращается в проводник с очень большим сопротивлением), одним словом, обладает односторонней проводимостью. Соответственно выводов у него всего два. Они как повелось ещё со времён ламповой техники, называются анодом (положительным выводом) и катодом (отрицательным).

Все полупроводниковые диоды можно разделить на две группы: выпрямительные и специальные. Выпрямительные диоды, как следует из самого названия, предназначены для выпрямления переменного тока. В зависимости от частоты и формы переменного напряжения они делятся на высокочастотные, низкочастотные и импульсные. Специальные типы полупроводниковых диодов используют различные свойства p-n-переходов; явление пробоя, барьерную емкость, наличие участков с отрицательным сопротивлением и др.

Полупроводники — основы

Полупроводники — это вещества, удельная проводимость которых имеет промежуточное значение между удельными проводимостями металлов и диэлектриков.

Типичным полупроводником является кремний (Si), в состав атома которого входят 14 электронов. 4 электрона из 14 находятся в незаполненной внешней оболочке и являются слабо связанными (валентные электроны).

Атомы кремния могут объединять валентные электроны с другими атомами кремния с помощью ковалентных связей:

1) Атомы кремния в структуре кристалла
2) Ковалентные связи. Ковалентная связь — самый распространенный тип химической связи, осуществляемой при взаимодействии атомов элементов с одинаковыми или близкими значениями электроотрицательности.

При нулевой температуре в кристалле кремния свободные носители заряда отсутствуют. При повышении температуры происходит разрыв некоторых валентных связей, и электроны, участвующие ранее в создании валентных связей, отщепляются и становятся электронами проводимости. А при наличии электрического поля они перемещаются против поля и образуют электрический ток.

При освобождении электрона в кристаллической решетке образуется незаполненная межатомная связь — дырка. Данный процесс создает дополнительную возможность для переноса заряда — дырка может быть заполнена электроном, перешедшим под действием тепловых колебаний от соседнего атома. В результате в месте, где будет заполнена дырка будет восстановлена нормальная связь, а в другом месте появится другая дырка. Последовательное заполнение свободной связи электронами одновременно сопровождается движением дырки в противоположном движении электронов направлении.

Обратное включение

Когда осуществляется обратное включение p-n перехода, то в образовавшейся цепи сила тока оказывается существенно ниже, чем при прямом включении. Дело в том, что дырки из области n будут следовать в область p, а электроны – из области p в область n. Невысокая сила тока обуславливается тем обстоятельством, что в области p мало электронов, а в области n, соответственно, – дырок.

Таким образом, при обратном включении полупроводникового прибора в цепь, переход через контакт двух областей осуществляется с помощью неосновных носителей заряда, количество которых совсем невелико. Поэтому электрическое сопротивление оказывается достаточно большим, а проводимость – незначительной. Это означает, что возникает запирающий слой.

Электронно дырочный переход — это контакт двух примесных полупроводников с различными типами (другое название — p-n-переход). Он создается путем введения в одну часть полупроводникового кристалла донорной примеси, а в другую — акцепторной (легирование).

Донорные примеси приводят к увеличению концентрации свободных электронов в кристалле. Акцепторные примеси приводят к увеличению концентрации дырок. В полупроводнике n типа электроны являются основными носителями заряда, а дырки — неосновными. В полупроводнике p типа дырки являются основными носителями заряда, а электро­ны — неосновными.

Прежде чем раскрывать вопрос электронно дырочного перехода, важно ознакомится с общими сведениями о полупроводниках

Атомы и ковалентная связь

Для начала давайте разберемся на уровне атомов что и как работает. Это будет небольшое предисловие.

Вся материя состоит из молекул, а молекулы в свою очередь из атомов. И у каждого атома есть протоны, нейтроны и электроны.
Протоны образуют с нейтронами ядро, в котором их равное количество.

Вокруг ядра находятся орбиты электронов (кстати, сейчас принято считать, что это облако электронов). Между ними действуют сильные и слабые силы, которые являются основой атомов. Далее на изображениях не будем указывать протоны и нейтроны для простоты восприятия.

Конечно, можно погрузиться и дальше, что есть мезоны, кварки и другие фундаментальные частицы. А еще, что на электронных оболочках атомов электроны распределены в виде «газа» и их не получится точно обнаружить, только с определенной долей вероятности. Однако, это не обязательно знать для понимания принципов работы общей цифровой электроники.

В электрически нейтральном атоме количество электронов и протонов одинаково. Все электроны распределены по разным уровням. Кто ближе к ядру – по два электрона, следующий уровень по 4 электрона и так далее. Но если по какой-либо причине атом теряет электрон, то такой атом становится положительным ионом.
Ему не хватает электрона на своей внешней электронной орбите, которая называется валентным уровнем. С валентного уровня у атома проще «забрать» электрон. А такие электроны, которые находятся на валентном уровне, называются валентными электронами.

Все атомы в молекулах соединены друг с другом на валентном уровне, то есть при помощи ковалентной связи.

На валентном уровне связь ядра с электронами намного меньше, чем на других, поэтому атомы могут образовывать материю, соединяясь с другими атомами. Так и получаются химические реакции и соединения атомов друг с другом.

Диоды с барьером Шотки

Для выпрямления малых напряжений высокой частоты широко используются диоды с барьером Шотки. В этих диодах вместо p-n-перехода используется контакт металлической поверхности с полупроводником. В месте контакта возникают обеднённые носителями заряда слои полупроводника, которые называются запорными. Диоды с барьером Шотки отличаются от диодов с p-n-переходом по следующим параметрам:

• более низкое прямое падение напряжения;
• имеют более низкое обратное напряжение;
• более высокий ток утечки;
• почти полностью отсутствует заряд обратного восстановления.

Две основные характеристики делают эти диоды незаменимыми: малое прямое падение напряжения и малое время восстановления обратного напряжения. Кроме того, отсутствие неосновных носителей, требующих время на обратное восстановление, означает физическое отсутствие потерь на переключение самого диода.

Максимальное напряжение современных диодов Шотки составляет около 1200 В. При этом напряжении прямое напряжение диода Шотки меньше прямого напряжения диодов с p-n-переходом на 0,2…0,3 В.

Преимущества диода Шотки становятся особенно заметны при выпрямлении малых напряжений. Например, 45-вольтный диод Шотки имеет прямое напряжение 0,4…0,6 В, а при том же токе диод с p-n-переходом имеет падение напряжения 0,5…1,0 В. При понижении обратного напряжения до 15 В прямое напряжение уменьшается до 0,3…0,4 В. В среднем применение диодов Шотки в выпрямителе позволяет уменьшить потери примерно на 10…15 %. Максимальная рабочая частота диодов Шотки превышает 200 кГц.
