Как выбрать новый электропривод к швейной машинке

Даже если пользователь отремонтировал электропривод для швейной машины в мастерской — это ненадолго. С каждым разом машинка будет работать всё хуже, а привод быстрее перегреваться. Если же произойдет разрыв витков обмоток — привод ремонту больше не подлежит.

Поэтому владельцу придется покупать новый комплект электропривода для восстановления работы швейной машины

Сегодня это не проблема, российский рынок электробытовой техники насыщен предложениями по ремонтным комплектам к бытовым швейным машинкам, как отечественного, так и западных производителей, причем, что важно, многие из них  универсальны и конструктивно могут подходить под большинство старых модификаций швейных машин

Поэтому важно знать принципы выбора электропривода. Прежде всего придя в магазин или заказывая электропривод через торговую площадку онлайн, важно иметь под рукой сгоревший привод, для того чтобы знать его технические характеристики, направление вращения вала и вариант крепления к машине

Особенно это важно для приводов, которые устанавливаются внутри корпуса машины.

Мнение эксперта
Максим Маленко
Мастер ремонта бытовых швейных машинок.

При затягивании закрепляющего болта нужно контролировать чтобы не произошла перетяжка  ремня. Для этого его проверяют легким нажатием пальца, при этом он  допускается прогиб на 4-5 мм.

Моторы с внешней установкой на машинки подобрать проще, важно знать направление движения и электрические параметры: мощность, ток и напряжение. Крепление к машинкам у  них однотипные, под ключ  для болтового соединения  12 мм

В головке  имеется шлиц,  поэтому можно будет закреплять привод и отверткой.

Значение работы педали

В машинах с электроприводом нормальное функционирование устройства может быть нарушено недостатками работы привода. В педали находится регулятор оборотов – при его поломках он может ненормально себя вести, например, рвать с места даже при легком нажатии.

Устранить проблему можно самостоятельно: графитовые «таблетки» сжимаются вместе через пружину нажимным рычагом, сопротивление при этом уменьшается, и скорость вращения увеличивается. В этом случае достаточно разобрать, почистить и снова собрать.

Однако если и после этого машинка не восстановила нормальную работу регулятора оборотов, значит, его надо менять (скорее всего, окислились контакты).

Правила настройки современных машин

Современные бытовые машинки хорошо продуманы конструкторами. От пользователя требуется минимальное понимание принципов шитья, чтобы отрегулировать следующие параметры и спокойно работать с прибором:

• сила нажатия лапки на ткань во время работы;
• длина стежка;
• натяжение рабочей нити;
• высота зубцов.

Установка параметров стежка

Даже самые простые модели электрических бытовых машинок имеют хороший выбор строчек, предназначенных для шитья в разных техниках. Выбор режима также зависит от используемой ткани. Мастерица может вручную отрегулировать длину и ширину стежка, чтобы получить лучшее качество строчки.

В руководстве пользователя обычно есть описание режимов работы, соответствие определенных операций поставленным задачам, типов тканей. Для некоторых материалов и режимов необходимо менять ширину шитья и даже иглы.

Виды строчек в современной электромеханической швейной машине

Установка иглы относительно челнока

Чтобы во время работы шов получался ровный, без пропусков, необходимо отрегулировать постановку иглы относительно челнока. Принципиальное значение эта регулировка имеет при работе зигзагом.

В норме рабочая игла, поднимаясь из нижнего положения на 1,8 мм, должна встречаться в точке с челноком. Отрегулировать это положение можно с помощью ключа, ослабив им винт, фиксируя в этот момент маховое колесо.

Если отрегулировать этот параметр самостоятельно не удается, необходимо обратиться в сервис.

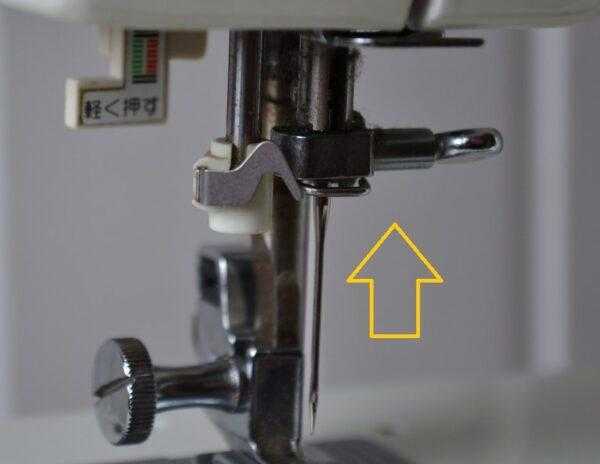

Регулировка игловодителя и натяжителя

Обрыв, провисание и петляние рабочей нитки – довольно популярная проблема. В этом случае машинка делает пропуски в строчке или шьет неравномерно. Проблема кроется в регуляторе натяжения: натяжитель может смещаться или вовсе выпасть. Игловодитель в этом случае уходит в верхнюю точку вместе с иглой.

Игловодитель в швейной машине

Для решения проблемы необходимо ослабить винт и установить лезвие иглы так, чтобы желобок принял правильное положение.

Настройка степени натяжения рабочей нити

Данный параметр влияет на качество строчки: насколько она ровная, без зажимов или провисаний. Если натяжение слишком сильное, необходимо с помощью регулятора на корпусе машинки выбрать меньшее число на шкале. Действовать надо постепенно, проверяя эффект от каждого смещения регулятора на строчке.

Нижняя полупетля не должна выходить наверх. Если регулировка натяжения верхней нити не помогает, следует заняться нижней.

Настройка степени натяжения нижней нити

Проверить правильность этой регулировки можно съемным челноком. Если шпулька, вставленная в него, не движется, когда всю конструкцию подвешивают за нитку, идущую от шпульки, необходимо ослабить натяжение. Если наоборот, шпулька слишком сильно раскручивается, натяжение надо увеличить.

Для усиления натяжения регулировочный винт необходимо подтянуть с помощью инструмента по часовой стрелке, для ослабления – против. Здесь также надо действовать неспешно, поэтапно, проверяя регулировку после каждого шага.

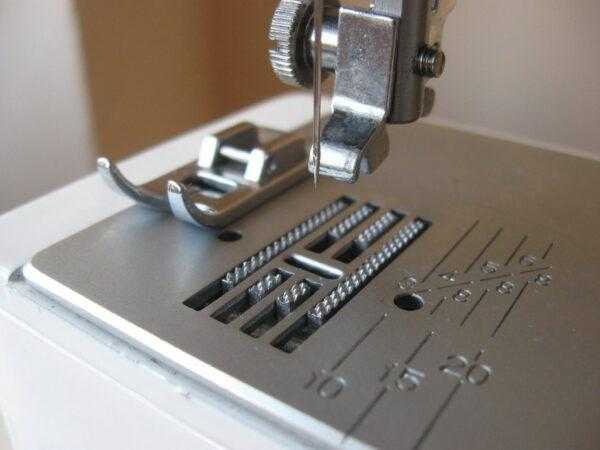

Настройка положения зубчатой планки

Эта делать отвечает на движение ткани во время работы. В момент, когда иголка протыкает материал, верх зуба должен быть на одном уровне с рабочей поверхностью. Если этот параметр отрегулирован неверно, ткань стоит на месте, или, наоборот, натягивается и рвется, строчка ложится неравномерно.

Положение планки исправить просто. Для этого надо поднять лапку, а рейку сместить так, чтобы она заняла корректное положение (обычно этот момент подробно описан в руководстве пользователя). Маховое колесо в этот момент следует двигать на себя.

Зубчатая планка швейной машины

Высота зубчатой планки

Бывает, что верхняя точка зуба мало поднята над поверхностью. Это можно исправить. Машинку надо наклонить назад. Немного раскрутить винт, отрегулировать высоту зуба.  При правильной настройке в середине пластины должны показываться только зубья. Перед детали должен быть приподнят по отношению к задней части на 0,5 мм. В случае необходимости можно подложить прокладку.

Регулировка степени нажима лапки

От этого параметра зависит качество строчки и комфорт при работе. В более простых моделях нажим лапки регулируется винтом, который находится на держателе. В более продвинутых моделях этот винт выведен на корпус. Работать с ним надо в соответствии с руководством пользователя на конкретную модель машинки.

Устройство, схема и принцип работы электропривода

Электропривод к швейной машинке устанавливается, чтобы автоматизировать процесс пошива путем преобразования электроэнергии в механическое вращение рабочего вала, при этом управляя частотой вращения электродвигателя.

Современный электрический привод у швейной машины работает в едином комплексе устройств, участвующих в процессе преобразования электрической энергии в поступательное движение иглы. К нему относятся: электрический двигатель, реостат в виде рабочей педали, ремень для привода шкива, шкив, пасики, клеммы штекера, защитный корпус, электрические провода и крепления.

Современные приводы рассчитаны на работу со стандартным напряжением сети, для бытовых машин оно равно — 220В, для промышленных -380 В.

Все электрические приводы классифицируются на две группы: сервоприводные и с сцеплением.

Сервоприводные устройства предназначены в основном для бытовых швейных машин, они работают вместе с педалью, которая выполняет роль реостата, полностью контролирует скорость электродвигателя. В том случае, когда педаль не нажата — двигатель отключен и находится в нерабочем состоянии.

Такие двигатели маломощные не выше 150 Вт,  и не могут продолжительно  и постоянно работать, не более 30 минут, если меньший период не указан заводом-изготовителем оборудования.

Тем не менее у них есть существенный недостаток, по сравнению сервоприводными двигателями — невозможность регулировки скорости пошива.

Устройство электропривода для бытовых швейных машин

Комплект электропривода для внешнего монтажа состоит из электропривода 90 Вт напряжением 220В, что является стандартным значением для отечественных бытовых швейных машин, а также из кронштейна для надежного закрепления привода к корпусу.

Корпус привода пластиковый, для защиты работающего персонала от ударов электротока. На нем расположена кнопка пуска. Ножной пускатель или корректор скорости аналогично исполнен из защитного противоударного пластика, он не разбивается при падении, а также не нагревается при работе.

С корпусом педали крепко закреплены 2 питающих электропровода в защищенной обмотке. Первый подключается к электро розетке, другой — к электроприводу.

Для соединения электропривода со шкивом швейной машинки используется сверхпрочный зубчатый ремень, который практически не подвержен растягиванию и расслаиванию. Также к комплекту прилагаются крепежные винты и шайбы.

§ 24. Регуляторы швейной машины

Почему не все современные швейные машины нуждаются в смазке? Для чего служит регулятор обратного хода?

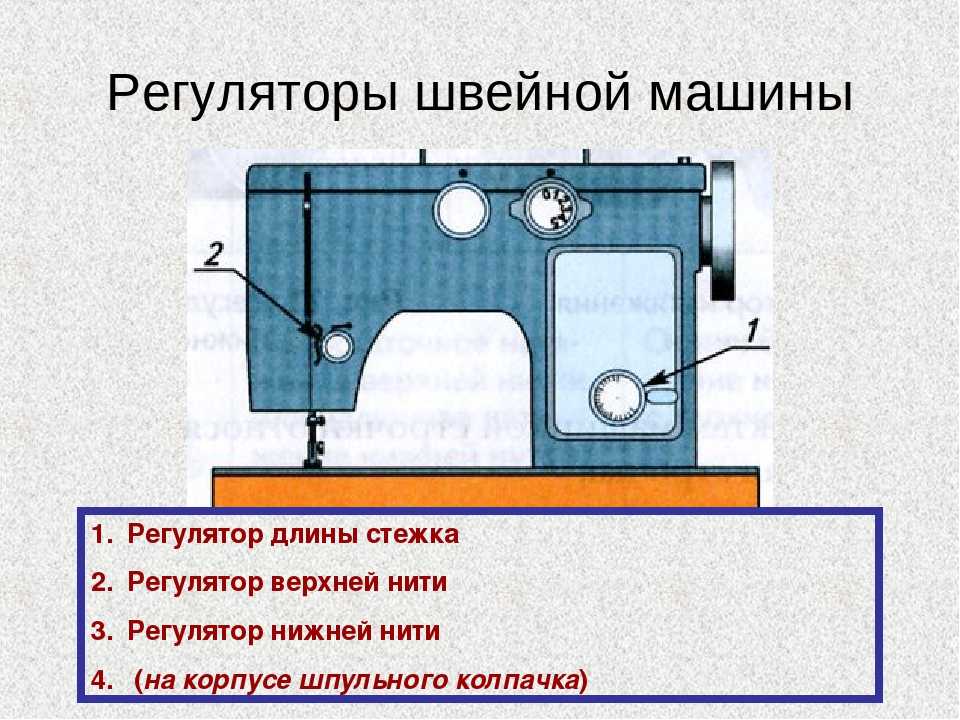

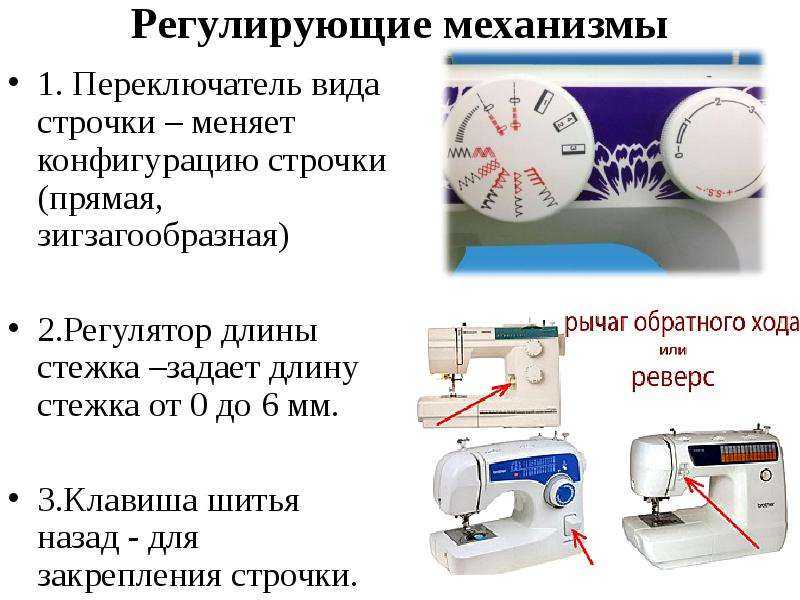

В швейной машине имеется несколько регуляторов, необходимых для получения высококачественной строчки: регулятор натяжения верхней нити, регулятор длины стежка, регулятор ширины зигзага, регулятор декоративной строчки (рис. 6.14), регулятор силы нажима лапки.

Рис. 6.14. Регулятор декоративной строчки на универсальной швейной машине

Регулятор натяжения верхней нити (рис. 6.15) предназначен для регулировки качества строчки путём изменения натяжения верхней нити.

Рис. 6.15. Регуляторы натяжения верхней нити швейной машины

В разных швейных машинах регуляторы могут быть расположены по-разному (см. рис. 6.15), но принцип их действия одинаков (рис. 6.16).

Рис. 6.16. Устройство регулятора натяжения верхней нити

Сила трения обеспечивается конической пружиной и регулируется гайкой. При повороте гайки по часовой стрелке сила сжатия шайб, а следовательно, и натяжение нити увеличивается, при повороте против часовой стрелки — уменьшается.

При шитье тонких тканей и выполнении зигзагообразных строчек натяжение следует уменьшать, а при шитье толстыми нитями грубых тканей — увеличивать. Помните, что регулировку натяжения верхней нити необходимо выполнять только при опущенной лапке.

Регулятора натяжения нижней нити в швейной машине нет. При необходимости нижнюю нить регулируют небольшим винтом А на шпульном колпачке (рис. 6.17).

Рис. 6.17. Регулирование натяжения нити шпульного колпачка

Чтобы увеличить силу натяжения нити, винтЛ следует повернуть по часовой стрелке. При повороте винта против часовой стрелки происходит ослабление нажима пружины Б и уменьшение силы натяжения нити шпульного колпачка. Если натяжение нити шпульного колпачка отрегулировано правильно, необходимость в его изменении возникает редко.

Улучшить качество машинной строчки можно регулировкой натяжения верхней нити (рис. 6.18).

Рис. 6.18. Натяжение нитей: а — правильное; б — петляние сверху; в — петляние снизу; г — сильное натяжение верхней и нижней нитей; д — слабое натяжение верхней и нижней нитей

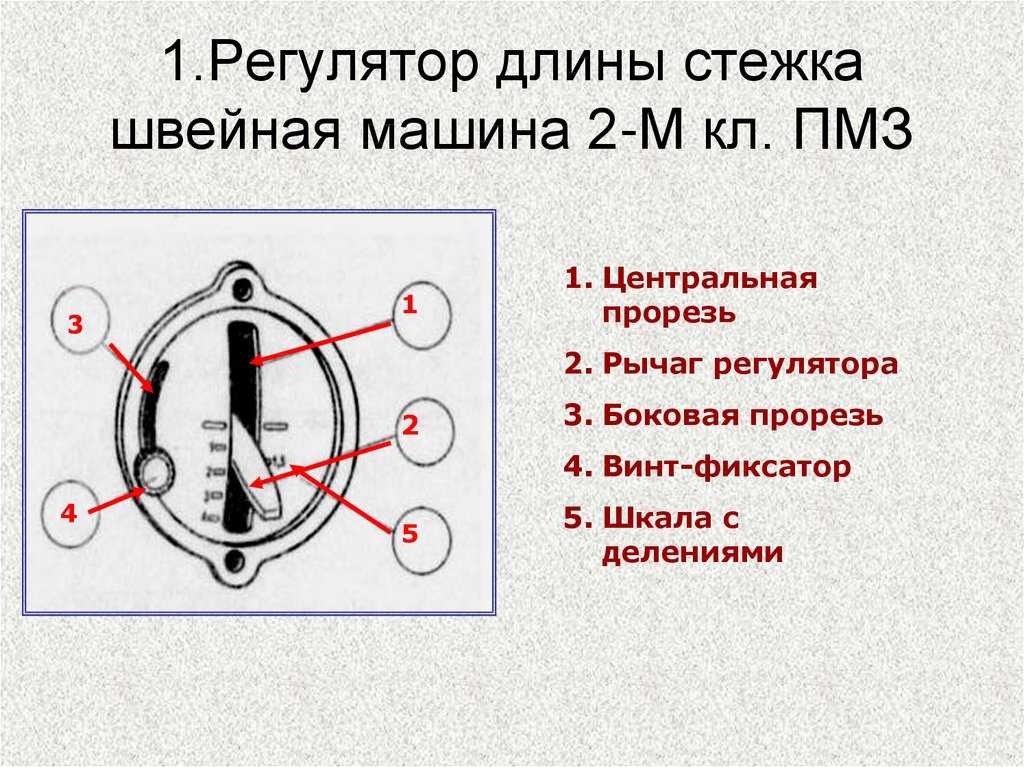

Регулятор длины стежка. Продвижение ткани на длину одного стежка в бытовой швейной машине производится зубчатой рейкой, расположенной в прорезях игольной пластины. В тот момент, когда игла начинает опускаться, чтобы проколоть ткань, продвижение ткани рейкой прекращается. Затем, когда игла прокалывает ткань, образует петлю-напуск и выходит из ткани, рейка успевает опуститься, продвинуться назад и вновь подняться, занимая исходное положение. Как только игла выходит из ткани, а нитепритягиватель начинает затягивать стежок, рейка продвигает ткань на установленную длину стежка, которая в швейной машине может регулироваться в пределах от 0 до 4—4,5 мм. Устройство регулирования длины стежка является составной частью механизма перемещения материала.

Продвижение ткани возможно только в том случае, когда ткань зажата между зубчатой рейкой и лапкой (рис. 6.19).

Рис. 6.19. Взаимодействие прижимной лапки и зубчатой рейки:1 — отверстие в игольной пластине; 2 — игла; 3 — прижимная лапка; 4 — сшиваемый материал; 5 — игольная пластина; 6 — зубчатая рейка

В некоторых моделях швейных машин высота подъёма зубьев рейки может регулироваться, а в машинах с зигзагообразной строчкой имеется возможность отключения механизма двигателя ткани.

Регулятор прижима лапки. Сила прижима лапки зависит от вида материала и толщины сшиваемого слоя. А соответственно, от силы прижима лапки зависит качество получаемой строчки. Например, для тонких тканей прижим лапки должен быть меньше, для толстых — больше. При слишком слабом прижиме движение сшиваемого материала становится неравномерным, а чрезмерный прижим вызывает стягивание ткани, особенно заметное на тонких тканях. В некоторых современных швейных машинах давление прижимной лапки регулируют специальным градуированным колёсиком на лицевой стороне машины. Чем больше цифра на лимбе колёсика, тем сильнее давление лапки.

Основные понятия и термины:

регуляторы: натяжения верхней нити, длины стежка, ширины зигзага, декоративной строчки, силы прижима лапки.

Вопросы и задания:

1. Чем регулируется натяжение верхней и нижней нитей?

2. Какую роль играет компенсационная пружина?

3. Для каких тканей следует увеличивать силу прижима лапки — тонких или толстых?

4. Перечислите регуляторы современной швейной машины.

5. Как можно улучшить качество машинной строчки?

Задание

Используя различные источники информации и Интернет, подготовьте сообщение о современных швейных машинах и устройстве регуляторов в них. Свой рассказ можете сопроводить мультимедийной презентацией.

Виды ремонтных работ на электроприводах швейных машинок для самостоятельного исполнения

№	Описание сбоя	Причины сбоя	Варианты исправления
1	Гудит привод при давлении на    педаль, подгорают контакты	1. Перетянуто натяжение ремня. 2. Медленный ход вала из-за заеданий или засоров. 3. Подгорели контакты в электроцепи. 4. Обрыв электроцепи	1. Регулируют натяжение ремня. 2. Снимают ремень с двигателя и регулируют ход машинки. 3. Разборка педали и устранение препятствий в ходе якоря. 4. Проверка электропроводки на целостность токожил.
2	Маховик вращается неравномерно	Растянутый  и ослабленный ремень  на шкиве	Выполнить натяжку ремня, опускают   кронштейн
3	Привод работает со сбоями и останавливается	Зависли щетки  двигателя, заклинила пружина щетки	Вынимают щетки вынуть, проводят очистку, чтобы   они свободно перемещались
4	Двигатель очень перегревается	1. Зависли щетки. 2. Замыкание в электрообмотках из-за постоянных перегрузок.	1. Установить новые щетки. 2. При появлении искрения, немедленно остановить двигатель. 3. Замена электропривода.
5	Якорь трет статорный  башмак	Сбой в  работе реостатного механизма педали	Переустановить ограничительное кольцо подшипника, чтобы  передвинуть вал слева направо.
6	При подключении напряжения в приводе   появляется   гудение	Отсутствует  свободный ход в нажимной крышке	Разборка педали,    отвод контактных пластин  якоря подальше от реостата
7	При легком нажатии на педаль, возникает максимальный  ток	Запала кнопка контакта   ниже допустимого уровня головки  стяжного болта	Поднять   кнопку  контакта

Однако очень часто, важные узлы электропривода самостоятельному ремонту не поддаются, например, сгорела педаль управления или обмотки электропривода. Их отремонтировать могут только специалисты при наличии специального оборудования.

Профилактический уход

Чтобы шитье приносило удовольствие, необходимо позаботиться о профилактике загрязнений и поломок. За любой машинкой следует ухаживать.

Правила профилактического ухода:

• Хранить машинку только в чехле. Это убережет от загрязнения.
• Регулярно чистить устройство кисточкой от следов ткани после пошива.
• Периодически смазывать механизмы средством, которое рекомендует производитель.
• Чистить шпульный колпачок от пыли.
• Использовать подходящие острые иголки.

Уход за устройством

Чтобы машинка прослужила долго, следует ухаживать за ней. А также правильно регулировать все параметры и подготавливать к работе. Есть последовательность, которой стоит придерживаться. К современным моделям производители дают индивидуальные рекомендации по настройке.

Профилактические меры по содержанию аппаратов

Чтобы реже прибегать к процедуре настройки, достаточно соблюдать простейшие профилактические меры по уходу за техникой.

Машина нуждается в смазке раз в полгода-год, делать это нужно только специальным средством.
А вот от запыления надо оберегать технику значительно чаще

Процедура простая: по завершению работы её сметают с поверхности, крышки челнока и игольной пластины.
После завершения шитья, под лапку подкладывается квадратик какой-нибудь плотной бумаги
Лапка с иглой при этом опускаются до упора.
Перед тем, как спрятать машинку, надо проверить, не осталось ли в ней оторванных нитей и тканей.
Неиспользуемое устройство содержится под чехлом.
Для машины с приводом важно обратить внимание на состояние педали и провода. Если проводка будет постоянно перекручиваться, то она просто оборвется внутри.

Инструкция по намотке нитки на шпульку

Настройка машинок дома не требует больших усилий. С намоткой нитки на шпульку справиться любая владельца швейного агрегата.

Как действовать:

1. Установить катушку на вертикальный штифт.
2. Провести нить через нитенаправитель.
3. Протянуть нить между дисками натяжения по часовой стрелке.
4. Вставить кончик в отверстие на шпульке. Одеть ее на шпиндель узла намотки.
5. Нажать на шпульку и перевести ее вправо.
6. Придерживая нить нажать на педаль.
7. Сделать несколько витков и обрезать конец нитки.
8. Продолжить намотку на скорости.
9. Перевести шпульку влево.

Важно! При полном заполнении шпулька прекращает вращаться. Намотка нитки

Намотка нитки
