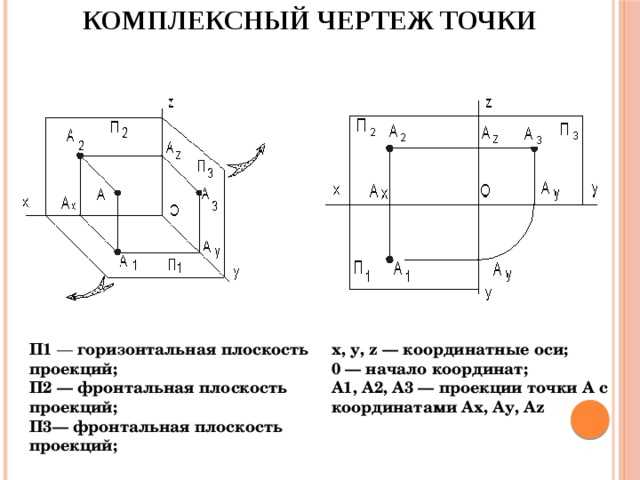

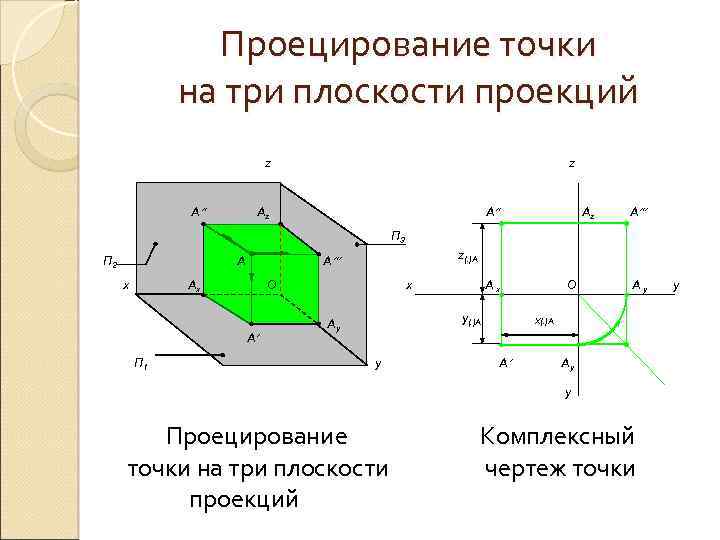

Комплексные чертежи точки

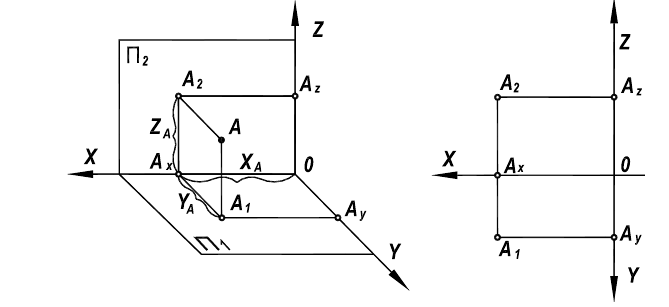

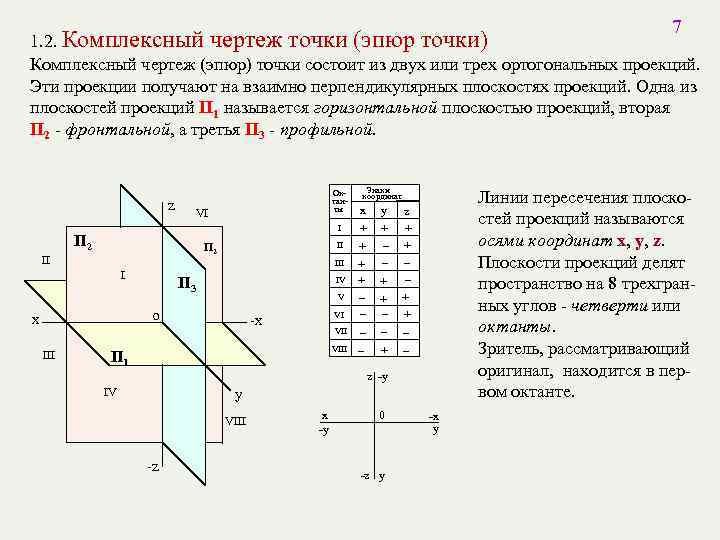

Рисунок 2.1 — Чертеж точки в пространстве

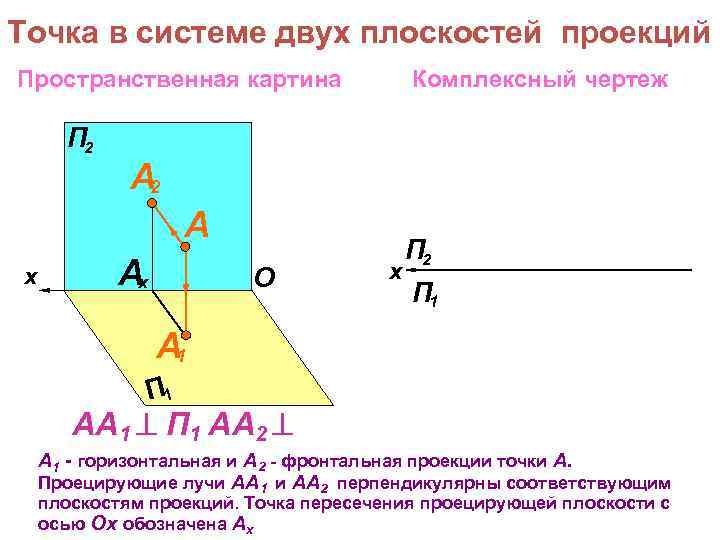

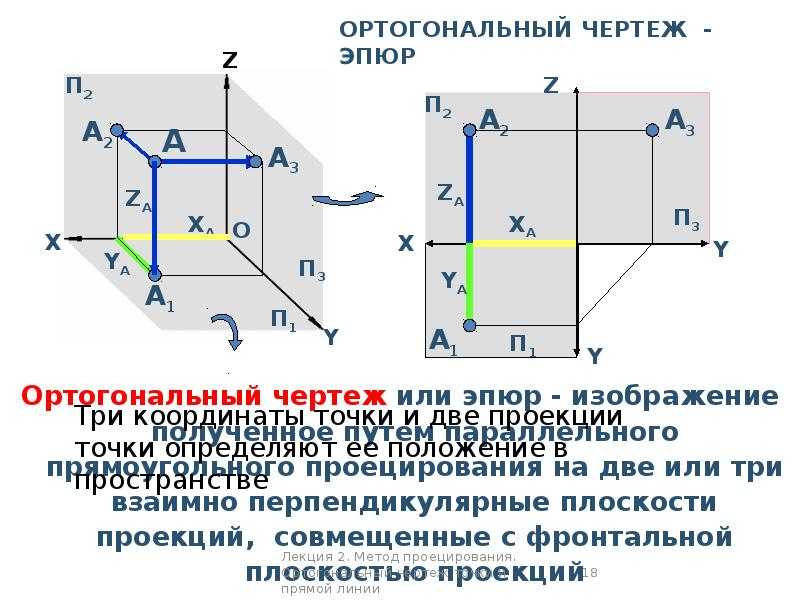

На этом чертеже присутствуют две ее проекции: горизонтальная — и, соответствующая ей, фронтальная — объединенные линией связи ортогональной оси чертежа Ох.

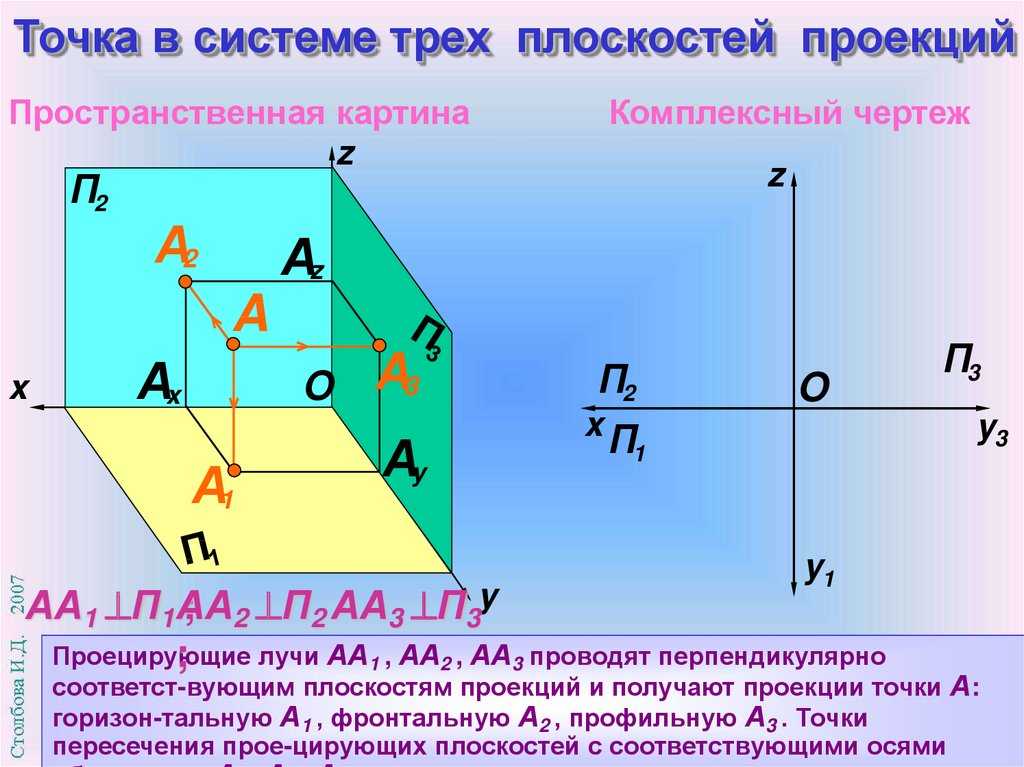

Чертеж точек, лежащих в плоскостях проекций, представлен на рисунке 2.2. Точка лежит в горизонтальной плоскости проекции а вторая точка — во фронтальной плоскости проекции
Отличием этого чертежа от предыдущего является то, что одна из проекций этих точек оказывается на оси чертежа Ох.
Точки, лежащие на координатных осях, изображены на рисунке 2.3. Точка лежит на оси Ох, точка — на оси Оу, а точка -на оси Oz. Для чертежей этих точек характерно следующее.
Обе проекции точки А, лежащей на оси чертежа , совпадают
У точки С, лежащей на оси Оу, фронтальная проекция совпадает с точкой начала координат
Аналогичная ситуация и с точкой В, лежащей на оси Oz, ее горизонтальная проекция совпадает с точкой начала координат
