Устройство автомата (пулемёта), обращение с ним, уход и сбережение

5,45-мм боевые патроны

26. Боевой патрон (рис. 47) состоит из пули, гильзы, порохового заряда и капсюля.

Рис. 47. Боевой патрон:

1 — пуля; 2 — гильза; 3 — пороховой заряд; 4 — капсюль; 5 — дульце; 6 — проточка; 7 — наковальня; 8 — затравочное отверстие; 9 — ударный состав

27. 5,45-мм патроны выпускаются с обыкновенными и трассирующими пулями. Головная часть трассирующей пули окрашена в зеленый цвет. Для имитации стрельбы применяются холостые (без пули) патроны, стрельба которыми ведется с применением специальной втулки.

Обыкновенная пуля (рис. 48, а) предназначена для поражения живой силы противника, расположенной открыто и за преградами, пробиваемыми пулей.

Рис. 48. Пули:

а — обыкновенная со стальным сердечником; б — трассирующая;

1 — оболочка; 2 — стальной сердечник; 3 — свинцовая рубашка; 4 — сердечник (свинцовый); 5 — трассирующий состав

Обыкновенная пуля состоит из стальной покрытой томпаком оболочки и стального сердечника. Между оболочкой и сердечником имеется свинцовая рубанша.

Трассирующая пуля (рис. 48, б) также предназначена для поражения живой силы противника. Кроме того, при полете пули в воздухе ее горящий трассирующий состав на дальностях стрельбы до 800 м оставляет светящийся след, что позволяет производить корректирование огня и целеуказание.

В оболочке трассирующей пули в головной части помещен сердечник, а в донной — шашка прессованного трассирующего состава. Во время выстрела пламя от порохового заряда зажигает трассирующий состав, который при полете пули дает светящийся след.

28. Гильза служит для соединения всех частей патрона, предохранения порохового заряда от внешних влияний и для устранения прорыва пороховых газов в сторону затвора. Она имеет корпус для помещения порохового заряда, дульце для закрепления пули и дно. Снаружи у дна гильзы сделана кольцевая проточка для зацепа выбрасывателя. В дне гильзы имеются гнездо для капсюля, наковальня и два затравочных отверстия.

29. Пороховой заряд служит для сообщения пуле поступательного движения; он состоит из пороха сферического зернения.

30. Капсюль служит для воспламенения порохового заряда. Он состоит из латунного колпачка, впрессованного в него ударного состава и фольгового кружка, прикрывающего ударный состав.

31. Укупорка 5,45-мм патронов производится в деревянные ящики. В ящик укладываются две герметически закрытые .металлические коробки по 1080 патронов в каждой; патроны в коробках упакованы в картонные пачки по 30 штук. Всего в ящике помещается 2160 патронов.

На боковых стенках ящиков, в которых укупорены патроны с трассирующими пулями, нанесена зеленая полоса. В каждом ящике имеется нож для вскрытия коробки.

Порядок сборки автомата Калашникова после неполной разборки

1. Присоединить газовую трубку со ствольной накладкой. Удерживая автомат левой рукой, правой надвинуть газовую трубку передним концом на патрубок газовой камеры и плотно прижать задний конец ствольной накладки к стволу; повернуть с помощью пенала принадлежности замыкатель на себя до входа его фиксатора в выем на колодке прицела.
2. Присоединить затвор к затворной раме. Взять затворную раму в левую руку, а затвор в правую и вставить его цилиндрической частью в канал рамы; повернуть затвор так, чтобы его ведущий выступ вошел в фигурный вырез затворной рамы, и продвинуть затвор вперед.
3. Присоединить затворную раму с затвором к ствольной коробке. Взять затворную раму в правую руку так, чтобы затвор удерживался большим пальцем в переднем положении. Левой рукой обхватить шейку приклада, правой ввести газовый поршень в полость колодки прицела и продвинуть затворную раму вперед настолько, чтобы отгибы ствольной коробки вошли в пазы затворной рамы, небольшим усилием прижать ее к ствольной коробке и продвинуть вперед.
4. Присоединить возвратный механизм. Правой рукой ввести возвратный механизм в канал затворной рамы; сжимая возвратную пружину, подать направляющий стержень вперед и, опустив несколько книзу, ввести его пятку в продольный паз ствольной коробки.
5. Присоединить крышку ствольной коробки. Вставить крышку ствольной коробки передним концом в полукруглый вырез на колодке прицела; нажать на задний конец крышки ладонью правой руки вперед и книзу так, чтобы выступ направляющего стержня возвратного механизма вошел в отверстие крышки ствольной коробки.
6. Спустить курок с боевого взвода и поставить на предохранитель. Нажать на спусковой крючок и поднять переводчик вверх до отказа.
7. Присоединить дульный тормоз-компенсатор. Навернуть дульный тормоз-компенсатор на резьбовой выступ основания мушки до упора. Если паз дульного тормоза-компенсатора не совпал с фиксатором, необходимо отвернуть дульный тормоз-компенсатор (не более одного оборота) до совмещения паза с фиксатором.
8. Присоединить шомпол.
9. Вложить пенал в гнездо приклада. Уложить протирку, ершик, отвертку и выколотку в пенал и закрыть его крышкой, вложить пенал дном в гнездо приклада и утопить его так, чтобы гнездо закрылось крышкой.
10. Присоединить магазин к автомату. Удерживая автомат левой рукой за шейку приклада или цевье, правой ввести в окно ствольной коробки зацеп магазина и повернуть магазин на себя так, чтобы защелка заскочила за опорный выступ магазина.

Слайды и текст этой презентации

Слайд 1
ТЕМА №11 Материальная часть стрелкового оружия и

ручных осколочных гранат.
ЗАНЯТИЕ №1 Материальная часть автомата АКМ (АК-74).

Общевоенная подготовка

механизмов АКМ (АК-74). 2. Порядок неполной разборки и сборки автомата.3.

Приемы стрельбы из автомата

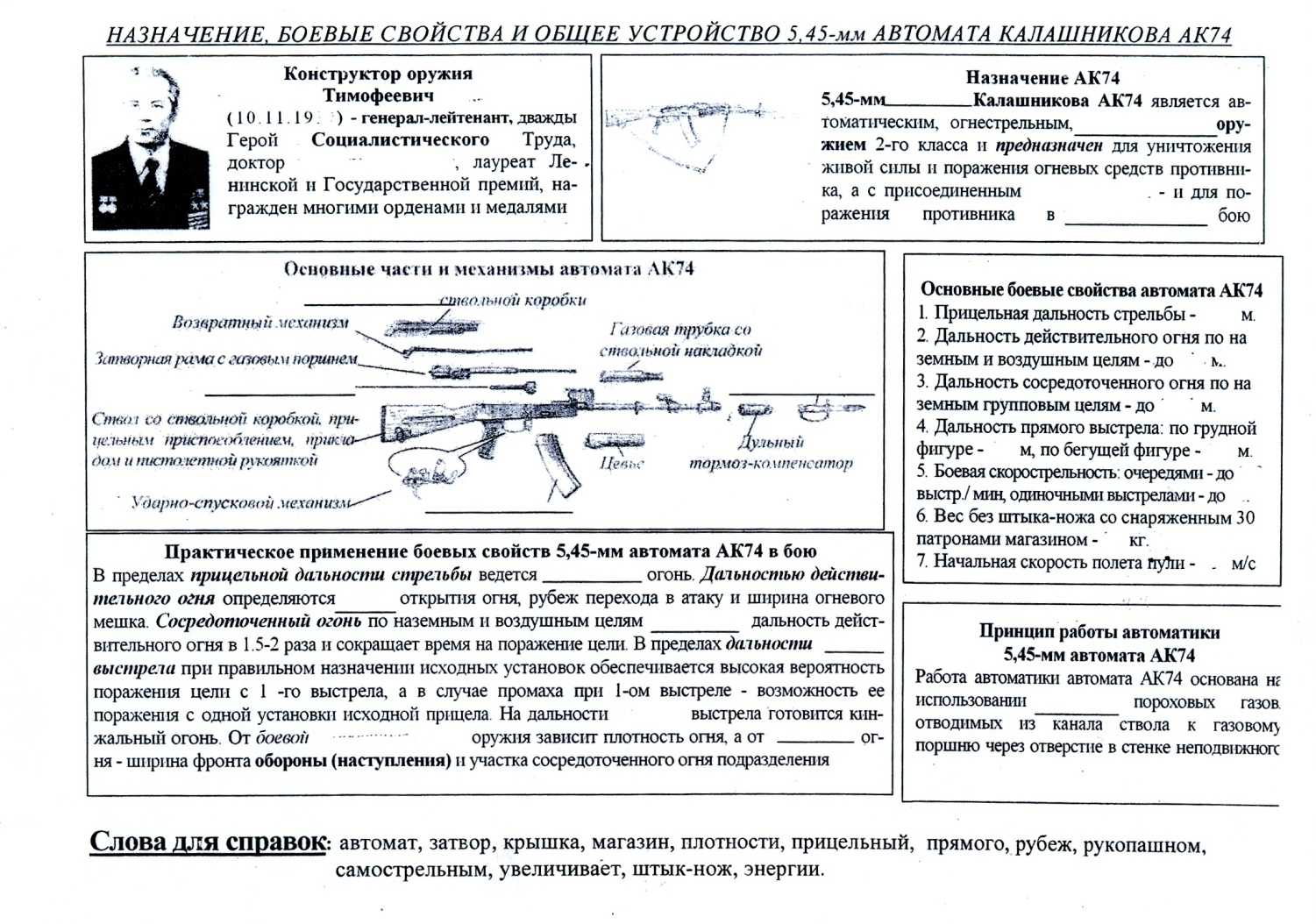

Слайд 4 1. Назначение, устройство, боевые характеристики, порядок работы частей

и механизмов АКМ (АК-74).5,45-мм автомат Калашникова (рис. 1) является индивидуальным

оружием и предназначен для уничтожения живой силы противника. Для поражения противника в рукопашном бою к автомату присоединяется штык-нож.Для стрельбы из автомата применяются патроны с обыкновенными (с стальным сердечником), трассирующими пулями.

Рис.1. Общий вид автомата Калашникова:а — с деревянным прикладом; б — со складывающимся прикладом

Слайд 5 ОСНОВНЫЕ ТТХ АКМ, АК-74, АК-74М.

Слайд 6 Рис.2. Основные части и механизмы автомата

Слайд 7. 2. Порядок неполной разборки и сборки автомата.Отделить магазин. Удерживая

автомат ле­вой рукой за шейку приклада или цевье, пра­вой рукой

обхватить магазин (рис. 3), нажимая большим пальцем на защелку, подать нижнюю часть магазина вперед и отделить его. После этого проверить, нет ли патрона в патроннике, для чего опустить переводчик вниз, отнести рукоятку затворной рамы назад, осмотреть патронник, отпустить рукоятку затворной рамы и спустить курок с боевого взвода.

Рис. 3. Отделение магазина

Слайд 8 2. Вынуть пенал

с принадлежностью. Утопить пальцем правой руки крышку гнезда приклада так,

чтобы пенал под действием пружины вышел из гнезда, раскрыть пенал и вынуть из него протирку, ершик, отвертку, выко­лотку и шпильку. У автомата со складывающимся прикладом пенал носится в кармане сумки для магазинов.

3. Отделить шомпол. Оттянуть конец шомпола от ствола так, что­бы его головка вышла из-под упора на основании мушки (рис. 4), и вынуть шомпол вверх.При отделении шомпола разрешается пользо­ваться выколоткой.

Рис. 4. Отделение шомпола

Слайд 94. Отделить крышку ствольной коробки. Левой рукой обхватить шейку приклада,

большим пальцем этой руки нажать на выступ направляющего стержня возвратного

механизма, правой рукой приподнять вверх заднюю часть крышки ствольной коробки (рис. 5) и отделить крышку.

Рис. 5. Отделение крышки ствольной коробки

Слайд 105. Отделить возвратный механизм. Удерживая автомат левой рукой за шейку

приклада, правой рукой подать вперед направляющий стержень возвратного механизма до

выхода его пятки из продольного паза ствольной коробки, приподнять задний конец направляющего стержня (рис. 6) и извлечь возвратный механизм из канала затворной рамы.

Рис. 6. Отделение возвратного механизма

Слайд 116. Отделить затворную раму с затвором. Продолжая удерживать автомат левой

рукой, правой рукой отвести затворную раму назад до отказа, приподнять

ее вместе с затвором (рис. 7) и отделить от ствольной коробки.

Рис. 7. Отделение затворной рамы с затвором

Слайд 127. Отделить затвор от затворной рамы. Взять затворную раму в

левую руку затвором кверху (рис. 8); правой рукой отвести затвор

назад, повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперед.

Рис. 8. Отделение затвора от затворной рамы

Слайд 138. Отделить газовую трубку со ствольной накладкой. Удерживая автомат левой

рукой, правой рукой надеть пенал принадлежности прямоугольным отверстием на выступ

замыкателя газовой трубки, повернуть замыкатель от себя до вертикального положения (рис. 9) и снять газовую трубку с патрубка газовой камеры.

Рис. 9. Поворот замыкателя газовой трубки с помощью пенала принадлеж­ности

Слайд 143. Приемы стрельбы из автомата.Стрельба из автомата может вестись из

различных положений и с любого места, откуда видна цель или

участок местности, на котором ожидается появление противника. В зависимости от обстановки место для стрельбы выбирается в траншее, окопе, воронке от снаряда, канаве, за камнем, пнем и т. д. В населен­ном пункте место для стрельбы может быть вы­брано в окне здания, на чердаке, в фундаменте строения и т. п. Каждый автоматчик, руководствуясь общими правилами выполнения приемов стрельбы и учитывая свои индивидуальные особенности, должен выработать и применять наиболее выгодное и устойчивое положение для стрельбы, добиваясь однообразного положения головы, корпуса, рук и ног. Стрельба из автомата слагается из изготовки к стрельбе, производства стрельбы (выстрела) и прекращения стрельбы.

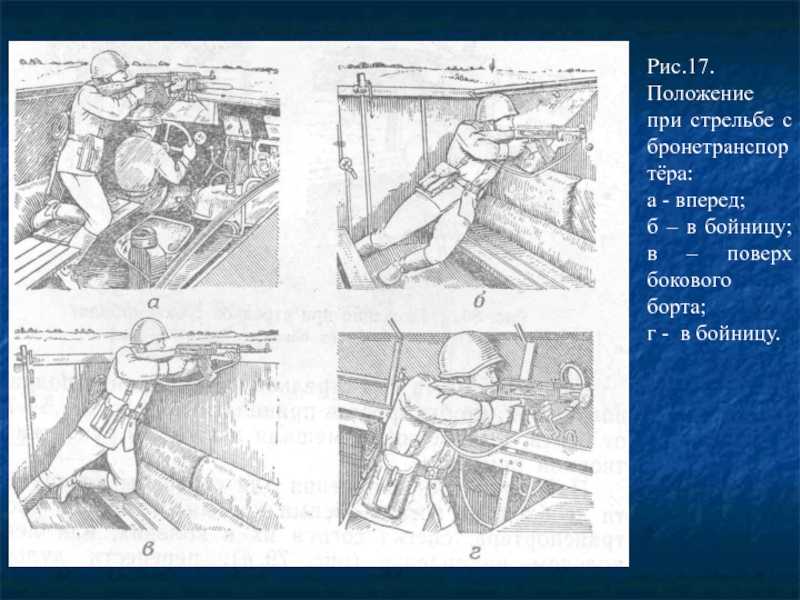

в бойницу.

Слайд 23Рис. 20. Положение при стрельбе по воздушным целям: а –

Порядок разборки и сборки

1. Нажать на защелку магазина, повернуть магазин вперед и отделить его.

2. Отпустить переводчик-предохранитель вниз, взвести за рукоятку перезаряжания затворную раму до отказа и убедиться в отсутствии патрона в патроннике. Отпустить затворную раму в исходное положение.

3. Оттянуть головку шомпола; вывести ее из-под упора в основание мушки и отделить шомпол.

4. Извлечь из приклада пенал с принадлежностью, предварительно утопив крышку в затыльнике.

5. Нажать на выступ направляющего стержня, приподнять задний конец крышки ствольной коробки и отделить ее.

6. Сдвинуть вперед направляющий стержень до выхода его пятки из паза в хвостовике ствольной коробки, приподнять стержень и отделить весь возвратный механизм.

7. Отвести раму с затвором назад и извлечь их из ствольной коробки, приподнимая вверх. Отсоединить затвор от рамы, выводя ведущий выступ затвора из спирали рамы.

8. Повернуть флажок замыкателя газовой трубки с помощью пенала принадлежности до вертикального положения и отделить трубку.

9. Отделить цевье, для чего повернуть флажок его замыкателя в передней соединительной муфте вверх и сдвинуть муфту вперед.

10. Разобрать затвор, для чего сначала выбить выколоткой шпильку ударника и извлечь последний, а затем выбить ось выбрасывателя и извлечь выбрасыватель с пружиной.

11. Разобрать ударно-спусковой механизм, предварительно спустив курок с боевого взвода и взвода автоспуска, затем отделить переводчик-предохранитель, повернув его на себя до вертикального положения; приподняв длинный конец пружины автоспуска, сдвинуть влево все оси ударно-спускового механизма; приподняв длинные концы боевой пружины, завести их за боевой взвод курка, затем вынуть ось спускового крючка и извлечь из ствольной коробки автомата заднее шептало (одиночного огня) с пружиной, замедлитель и спусковой крючок; выбить ось курка и, повернув его вместе с пружиной, вынуть из коробки; вынуть ось автоспуска и извлечь последний вместе с пружиной через окно для магазина.

12. Разобрать магазин, для чего утопить выколоткой выступ стопорной планки, сдвинуть крышку и, удерживая стопорную планку, вынуть ее из корпуса магазина вместе с пружиной и подавателем. Отделить подаватель от пружины.

13. Разобрать возвратный механизм, для чего упереть пяткой весь механизм в стол, сжать немного возвратную пружину, развести концы подвижного направляющего стержня и снять муфту. Затем, отпуская пружину, снять ее и отделить подвижной стержень от неподвижного.

Сборку проводить в обратном порядке.

Понятие об устройстве автомата (пулемета) и работе его частей

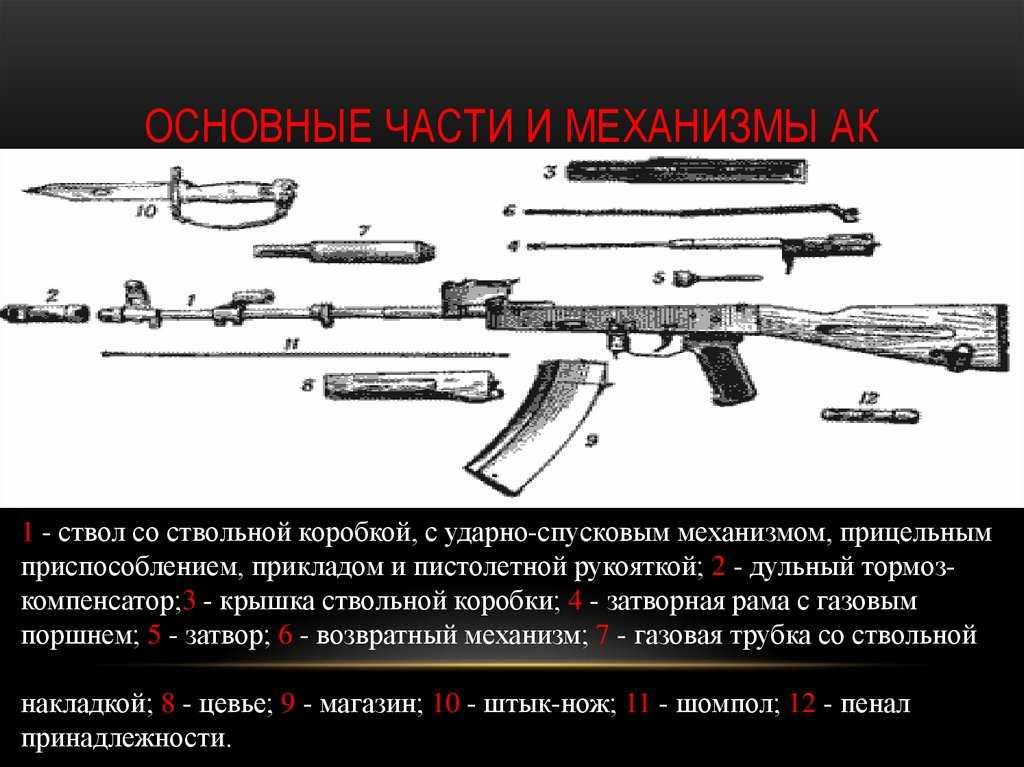

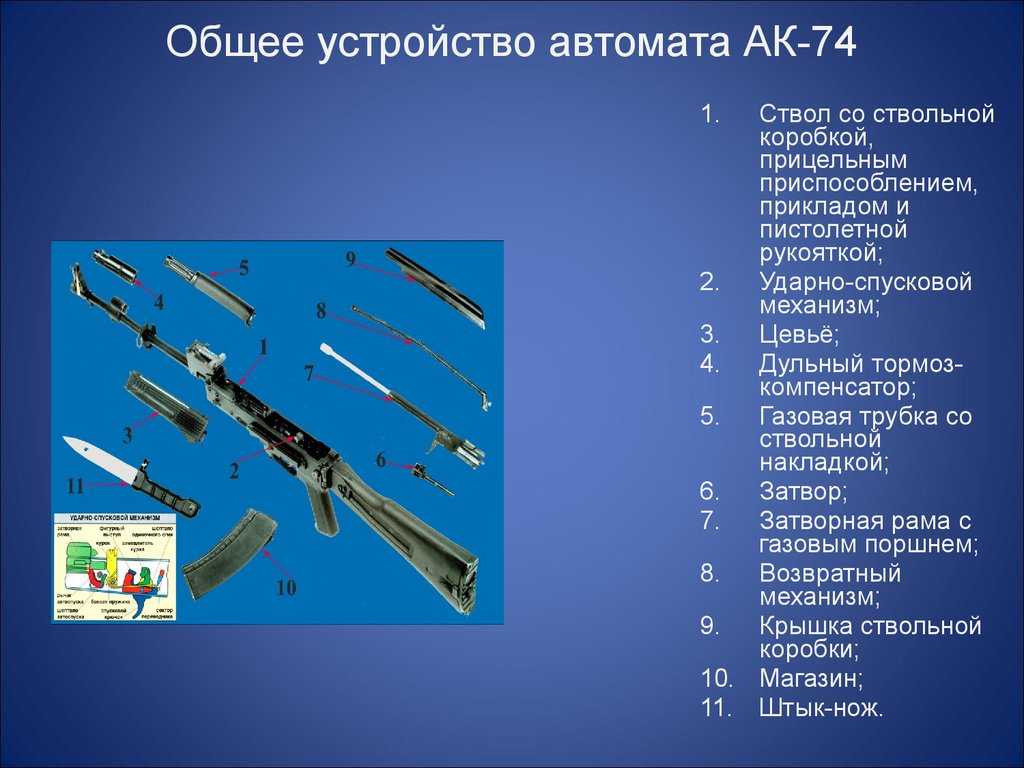

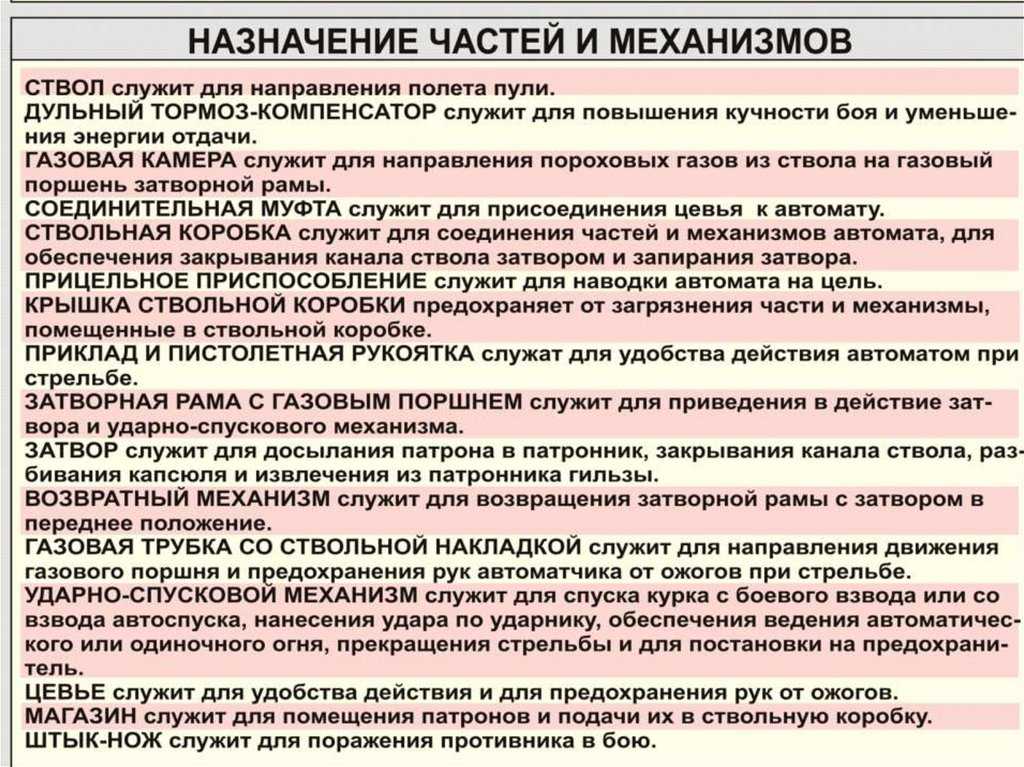

3. Автомат (пулемет) состоит из следующих основных частей и механизмов (рис. 3):

— ствола со ствольной коробкой, прицельным ‘Приспособлением, прикладом и пистолетной рукояткой;

— крышки ствольной коробки;

— затворной рамы с газовым поршнем;

— затвора;

— возвратного механизма;

— газовой трубки со ствольной накладкой;

— ударно-спускового механизма;

— цевья;

— магазина.

Кроме того, у автомата имеется дульный тормоз-компенсатор и штык-нож, а у пулемета — пламегаситель и сошка.

В комплект автомата (пулемета) входят: принадлежность, ремень и сумка (у пулемета две сумки) для магазинов; в комплект автомата (пулемета) со складывающимся прикладом, кроме того, входит чехол для автомата (пулемета) с карманом для магазина, а в комплект автомата (пулемета) с ночным прицелом в’ходит также ночной стрелковый прицел универсальный.

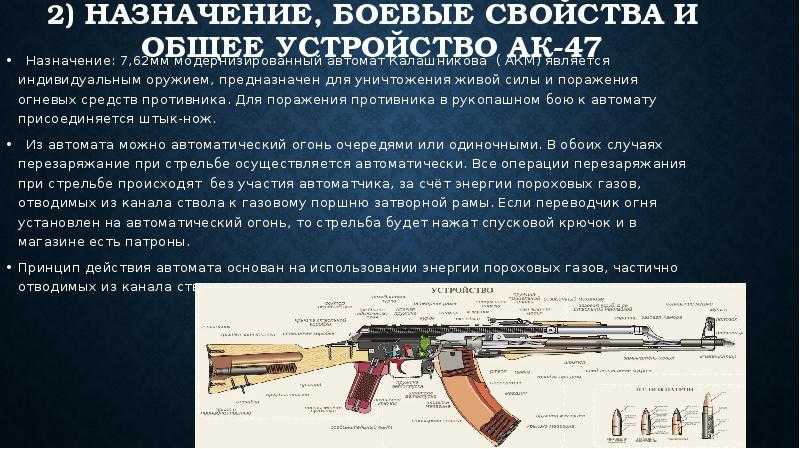

4. Автоматйческое действие автомата (пулемета) основано на использовании энергии пороховых газов, отводимых из канала ствола в газовую камору.

При выстреле часть пороховых газов, следующих за пулей, устремляется через отверстие в стенке ствола в газовую камору, давит на переднюю стенку газового поршня и отбрасывает поршень и затворную раму с затвором в заднее положение. При отходе затворной рамы назад происходит отпирание затвора, затвор извлекает из патронника гильзу и выбрасывает ее наружу; затворная рама сжимает возвратную пружину и взводит курок (ставит его на взвод автоспуска).

В переднее йоложение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а затворная рама выводит шептало автоспуска из-под взвода автоопуока курка. Курок становится на боевой взвод. Запирание затвора осуществляется его поворотом вокруг продольной оси вправо, в результате чего боевые выступы затвора заходят за боевые упоры ствольной коробки.

Если переводчик установлен на автоматический огонь, то стрельба будет продолжаться до тех пор, пока нажат спусковой крючок И е магазине есть патроны.

Рис. 3. Основные части и механизмы автомата (пулемета) и его принадлежности:

a — автомата; б — пулемета; 1 — ствол со ствольной коробкой, с ударно-спусковым механизмом, прицельным приспособлением, прикладом н пистолетной рукояткой, а у пулемета н с сошкой, Г — дульный тормоз-компенсатор; 3 — крышка ствольной коробки; 4 — затворная рама с газовым поршнем; 5 — затвор; 6 — возвратный механизм; 7 — газовая трубка со ствольной накладкой; 8 — цевье; 9 — магазин; 10 — штык-нож; 11 — шомпол; 12 — пенал принадлежности; 13 пламегаситель

Если переводчик установлен нa одиночный огонь, то при нажатии на спусковой крючок произойдет только один выстрел; для производства следующего выстрела необходимо отпустить спусковой крючок и нажать на него снова.

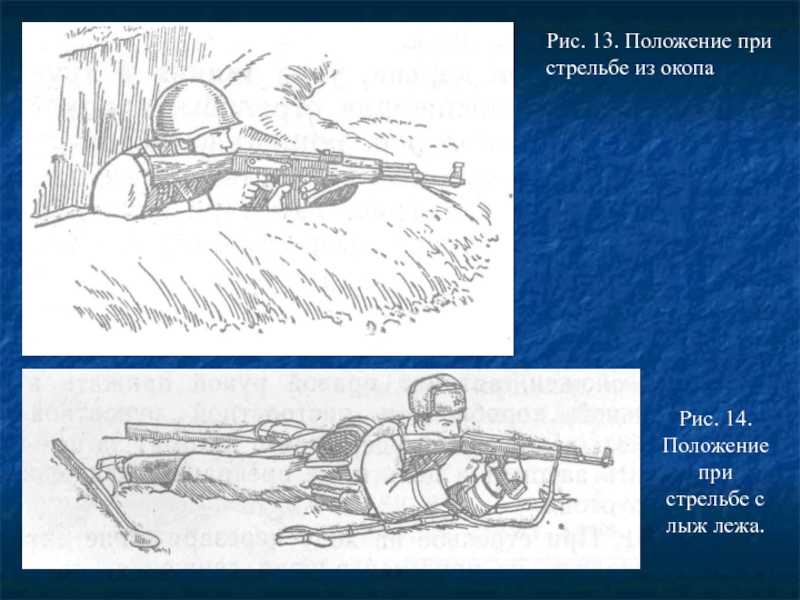

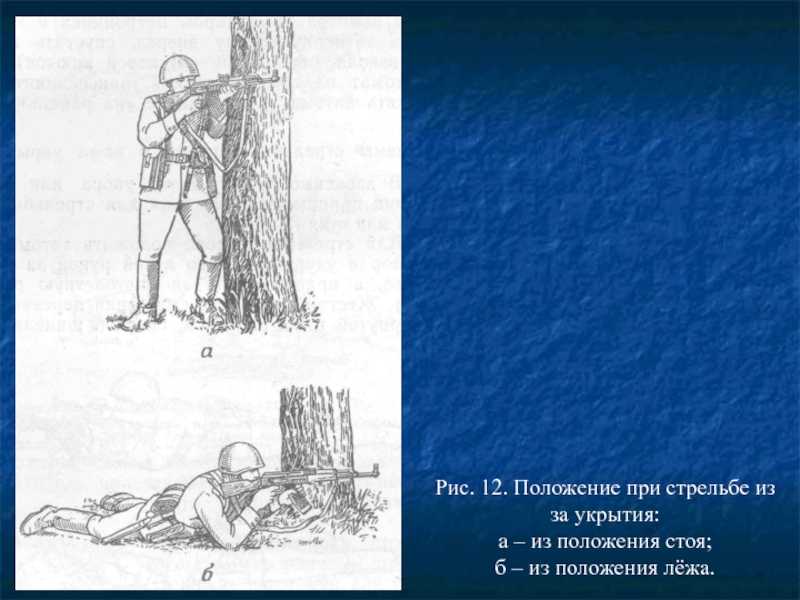

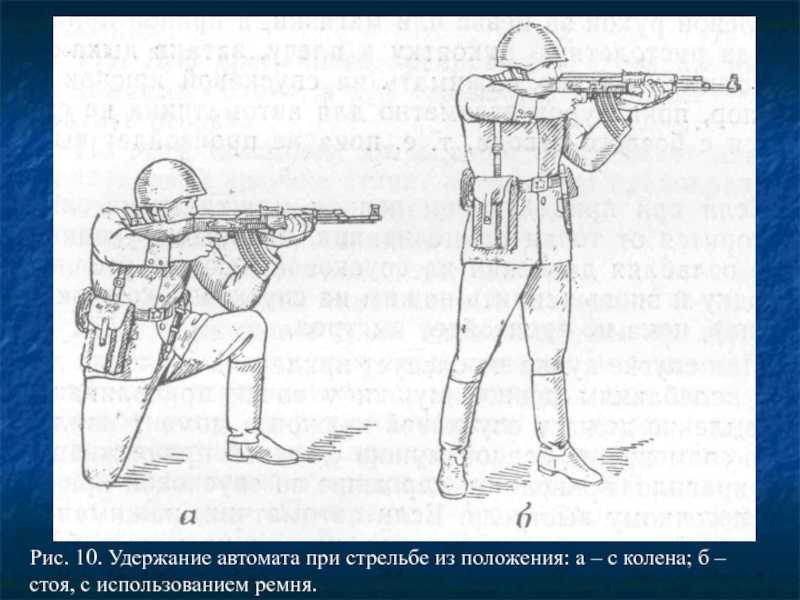

Слайд 143. Приемы стрельбы из автомата.Стрельба из автомата может вестись из

различных положений и с любого места, откуда видна цель или

участок местности, на котором ожидается появление противника. В зависимости от обстановки место для стрельбы выбирается в траншее, окопе, воронке от снаряда, канаве, за камнем, пнем и т. д. В населен­ном пункте место для стрельбы может быть вы­брано в окне здания, на чердаке, в фундаменте строения и т. п. Каждый автоматчик, руководствуясь общими правилами выполнения приемов стрельбы и учитывая свои индивидуальные особенности, должен выработать и применять наиболее выгодное и устойчивое положение для стрельбы, добиваясь однообразного положения головы, корпуса, рук и ног. Стрельба из автомата слагается из изготовки к стрельбе, производства стрельбы (выстрела) и прекращения стрельбы.
