Построение индикаторной диаграммы и определение коэффициента продуктивности скважин

Меры безопасности при глушении скважин.

6.1. Глушение скважины может быть начато только после оформления двухстороннего акта о приеме скважины в ремонт (мастер бригады КРС и представитель ПДНГ, ЦППД).

            6.2. Глушение скважины производится по заданию мастера КРС. Проведение глушения скважины без плана ЗАПРЕЩАЕТСЯ.

6.3. Глушение скважин производится, как правило, в светлое время суток. В особых случаях глушение может быть произведено в ночное время при обеспечении освещенности скважины не менее 26 люк.

6.4. Площадка размером 40х40 м, на которой устанавливаются агрегаты, должна быть освобождена от посторонних предметов, зимой от снега.

            6.5. Перед глушением необходимо проверить: исправность всех задвижек и фланцевых соединений на устьевом оборудовании; наличие протока жидкости по выкидной линии от скважины до замерной установки и при его отсутствии работы на скважине прекратить до выяснения и устранения причин.

6.6. Промывочный агрегат и автоцистерны следует располагать с наветренной стороны на расстоянии не менее 10 м от устья скважины. При этом кабина агрегата и автоцистерн должны быть обращены в сторону противоположную от устья скважины, выхлопные трубы агрегата и автоцистерн должны быть оборудованы искрогасителями, расстояние между ними должно быть не менее 1.5 м.

Промывочный агрегат, кроме того, должен быть оборудован предохранительным и обратным клапанами.

6.7. В процессе глушения скважина ЗАПРЕЩАЕТСЯ крепление каких-либо узлов агрегата или обвязки устья скважины и трубопроводов. Должен быть обеспечен постоянный контроль: за показаниями манометров, за линией обвязки, за местонахождением людей. Манометры должны быть установлены на прокачивающем агрегате и выкидной линии скважины.

6.8. При глушении скважин давление прокачки жидкости глушения не должно превышать давления опрессовки эксплуатационной колонны данной скважины.

6.9. Разборку промывочной линии следует начинать только после снижения давления в линии нагнетания до атмосферного. При этом задвижка на фонтанной арматуре со стороны скважины должна быть закрыта.

6.10. После окончания работ по глушению скважины задвижки должны быть закрыты, территория вокруг скважины очищена, заглушенная скважина должна находиться в ожидании ремонта не более 36 часов.

При более длительном простое скважины в ожидании ремонта, скважина должна быть заглушена повторно до начала ремонтных работ.

6.11. После окончания всех работ по глушению скважины составляется “Акт на глушение скважины”.

В акте на глушение скважины должно быть указано:

-дата глушения скважины;

-удельный вес жидкости глушения;

-объем жидкости глушения по циклам;

-время начала и окончания циклов глушения;

-начальное и конечное давление прокачки жидкости глушения.

6.12. “Акт на глушение скважины” подписывается (с указанием удельного веса и объема жидкости глушения), лицом производившим глушение скважины, мастером бригады КРС и машинистом агрегата.

            Ответственность за выполнение требований инструкции.

7.1. За подготовку территории куста и скважины к глушению скважины отвечает мастер ЦДНГ, ЦППД.

7.2. За достоверность данных по текущему пластовому давлению, на момент глушения скважины, отвечает геологическая служба ЦДНГ, ЦППД.

7.3. За соответствие удельного веса жидкости глушения расчетной величине – указанной в плане-задании на глушение скважины, выполнение всего комплекса работ по подготовке скважины к глушению, соблюдение технологии глушения скважины и мер безопасности при глушении скважины отвечает мастер бригады КРС.

Приложение 1

Р А С Х О Д

материалов необходимых для приготовления одного кубометра жидкости глушения  соответствующей плотности.

Жидкость для приготовления раствора – сеноманская вода плотностью 1.01 г/см3.

Плотность жидкости глушения	Количество NaCl,кг	Плотность жидкости глушения	Количество NaCl,кг
1.02 1.03 1.04 1.05 1.06 1.07 1.08 1.09 1.10	19 38 56 75 94 113 132 151 170	1.11 1.12 1.13 1.14 1.15 1.16 1.17 1.18	188 207 226 245 264 283 302 321

Плотность жидкости глушения, г/см3	Количество СaCl2, кг
	Пресная вода	Сеноманская вода	Подтоварная вода
1.19 1.20 1.21 1.22 1.23 1.24 1.25 1.26 1.27 1.28

Приложение 2.

О Б Ъ Е М

кольцевого пространства в зависимости

отдиаметраэксплуатационных колонн

и НКТ спущенных в скважину.

	Объем кольцевого пространства, м3
Глубина спуска Насоса (НКТ), м	НКТ-60 мм	НКТ-73 мм	НКТ-89 мм
	При диаметре эксплуатационной колонны – 146 мм
800 1 000 1 200 1 400	8.68 10.85 13.02 15.19	7.50 9.38 11.26 13.13	5.86 7.32 8.78 10.25
	При диаметре эксплуатационной колонны – 168 мм
800 1 000 1 200 1 400	12.25 15.31 18.37 21.43	11.06 13.83 16.60 19.36	9.42 11.73 14.11 16.49
	При диаметре эксплуатационной колонны – 114 мм
800 1 000 1 200 1 400	4.27 5.34 6.41 7.48	– – – –	– – – –

Основные показатели при расчете

Статический и динамический уровень воды в скважине.

В обоих случаях при расчете мощности водозабора находится горизонтальный уровень жидкости от поверхности земли до зеркала. Для того чтобы с точностью узнать глубину колодца, можно использовать подручные средства. Это может быть простая веревка с подвешенным грузом, трос. Уровень воды определить несложно. Достаточно зафиксировать длину веревки, при которой груз начнет погружаться в воду. Статический уровень отличается тем, что с его помощью оценивается расстояние непосредственно от зеркала до поверхности земли в состоянии покоя, то есть до предварительной откачки.

Что же касается динамического уровня, то он находится после работы насосного оборудования. По мере откачки подземной воды происходит значительное опускание зеркала воды. Это и есть динамический уровень. Нередко на практике встречается такая ситуация, когда после проведенной откачки уровень воды не изменяется. Это свидетельствует о том, что приток новой подземной воды равен тому объему, который откачивается. Таким образом, скважина очень быстро наполняется новой водой. В данной ситуации мощность водозабора будет равна мощности насоса. Последняя величина должна быть указана в инструкции по применению агрегата или в его паспорте.

Как определить производительность насоса

Однако знание только величины уровней недостаточно для расчета дебита. Для этого также необходимо знать производительность насоса (P). Ее можно определить по паспорту агрегата или по маркировке на его шильдике.

Если эта информация отсутствует, производительность можно установить, используя расходомер или счетчик. Это также можно сделать, пользуясь мерным сосудом и секундомером следующим образом:

• берут канистру какой-то определенной вместимости, например, 20 л;
• запускают насос, чтобы он откачивал воду из скважины;
• струю воды направляют в канистру и запускают секундомер;
• секундомером определяют продолжительность заполнения емкости.

Затем производят несложные вычисления. Если, например, продолжительность заполнения равна 50 с, то производительность насоса определяется так:

20:50=0,4 л/с

В результате почасовая производительность составит:

0,4×3600:1000=1,44 м³/ч

Причины снижения

Если при замерах выясняется, что для заполнения сосуда того же объема начало уходить больше времени, стоит задуматься. Вероятнее всего, причина снижения дебита кроется:

• в неисправности насосного оборудования;
• в загрязнения фильтрационной системы;
• заиливании ствола скважины.

В таком случае достаточно обратиться за помощью к специалистам, которые проведут очистку фильтра насоса, при необходимости – поменяют изношенные или вышедшие из строя элементы.

Если же данные меры не помогают, причина кроется в самой скважине – а точнее, в ее неправильном обустройстве, использовании некачественных или неподходящих материалов, некачественных фильтров и пр. В данном случае лучшим выходом будет подать заявление в фирму, которая проводила бурение, либо обратиться в другую подобную организацию, поскольку исправить положение своими силами не удастся.

Квалифицированные специалисты на время осушат скважину, после чего проведут необходимые диагностические работы и заменят неисправные элементы. Данных мер достаточно для исправления подавляющего большинства возможных неисправностей в работе водоносных скважин.

Кроме того, дебит может снижаться из-за перемен в климате – например, из-за серьезной засухи и отсутствия атмосферных осадков. Данные изменения временны и не оказывают какого-либо воздействия на скважину или насосное оборудование, поэтому остается лишь запастись терпением и ждать изменения погоды.

Что такое дебит нефтяной скважины?

Дебит – объем жидкости, поставляемой через скважину за определенную единицу времени. Многие пренебрегают его расчетам при установке насосного оборудования, но это может оказаться фатально для всей конструкции. Интегральная величина, определяющая количество нефти рассчитывается по нескольким формулам, которые будут приведены ниже.

Дебит часто называют производительностью насоса. Но эта характеристика немного не подходит под определение, так как все свойства насоса имеют свои погрешности. И определенный объем жидкостей, и газов иногда в корне отличается от заявленного.

Изначально этот показатель должен просчитываться для выбора насосного оборудования. Когда вы будете знать, какой производительностью участок, можно будет сразу исключить из выбираемого списка оборудования несколько неподходящих агрегатов.

Он обязателен к подсчету на всех типах нефтедобывающих предприятий – даже дебиты близлежащих скважин могут слишком отличаться от новой. Чаще всего, огромная разница лежит в величинах, подставляемых в формулы для подсчета. К примеру, проницаемость пласта может существенно отличаться на километре под землей. При плохой проницаемости, показатель будет получаться меньше, а значит, и прибыльность скважины будет уменьшаться в геометрической прогрессии.

Дебит нефтяной скважины подскажет не только как правильно выбрать оборудование, но и где его установить. Установка новой нефтяной вышки –рискованное дело, так как даже самые умные геологи не могут разгадать тайны земли.

Да, созданы тысячи моделей профессионального оборудования, которое определяет все нужные параметры для бурения новой скважины, но лишь результат, увиденный после этого процесса, сможет показать правильные данные. Исходя из них, и стоит высчитывать прибыльность того или иного участка.

Расчеты производительности насосов

Перед покупкой насоса обязательно оценивают технические параметры оборудования. Особое значение имеет его мощность и производительность. Они влияют на срок эксплуатации, эффективность перекачивания воды из скважины. Не должно быть технических ограничений для беспрерывной транспортировки в системе водоснабжения.

Если вы пренебрежете расчетами мощности, слабые агрегаты не смогут работать без сбоев из-за постоянной нагрузки на механизм. Чрезмерная нагрузка на двигатель обернется поломками. Аналогично и со слишком мощными насосами, которые будут потреблять большое количество электроэнергии. За счет холостой работы двигателя есть риски перегрева устройства. Также из-за увеличенных нагрузок быстрее изнашиваются детали насоса.

Работа насоса должна соответствовать объемам перекачиваемой воды. Мощность устройства должна быть оптимальной, поскольку чрезмерная нагрузка на двигатель оборачивается перегревом, недостающая мощность не справляется с выкачиванием воды.

Для получения показателей производительности измеряют дебит скважины (о нем речь шла выше в статье). Напор оборудования рассчитывается от точки установки насоса до уровня воды. К полученному значению прибавляют еще высоту точки забора воды и давление. Полученный результат еще множат на 1,15 (коэффициент сопротивления воды в метрах).

Расчет производительности на конкретном примере

Чтобы понимать схему математического просчета, проще всего разобрать формулу на конкретном примере. Для этого установим выдуманные значения и по ним установим, какой производительности насос понадобится в данном случае.

Для формулы возьмем следующие показатели:

• глубина погружения насоса – 50 метров;
• вся глубина скважины – 70 метров;
• расстояние источника воды от емкости для перекачивания – примерно 30 метров;
• предельная точка водозабора – 7 метров;
• давление – 2,5 атмосфер.

Подставляем указанные значения в формулу:

(50+70+30+7+2,5) х 1,15 = примерно 160 метров. Этой производительности будет достаточно для бесперебойного перекачивания воды из скважины к частному дому.

Динамика, статика и высота столба воды

Значение этих терминов нужно изучить, чтобы понять, как определить дебит скважины. Это основные показатели эффективности скважины в процессе водоснабжения. Измерить их до того, как рассчитать дебит скважины. На основании полученных данных определяется мощность насосного оборудования.

Под статическим уровнем понимают глубину шурфа, заполненного водой, при условии, что забор жидкости не производится. Чтобы определить его, нужно обеспечить простой источника в период не менее 60 минут. Динамическим уровнем именуется величина глубину водяного столба, который установится, если забор жидкости будет равным притоку. Величина необходима для расчета дебита скважины.

А под высотой водяного столба предполагают расстояние от дна до отметки статического уровня. При измерении есть одна особенность. Этот параметр определяется от дна, в то время, как остальные – от нулевой отметки (от поверхности земли). А чтобы лучше понять, что такое дебит скважин, нужно рассмотреть принцип проведения расчетов и разобраться в особых требованиях к процедуре.

Определение производительности насоса

При расчете дебита понадобится еще один показатель, участвующий в расчетной формуле,- производительность (Р) откачивающего насоса для скважины. Узнают величину из паспорта помпы или маркировки, нанесенной на шильдике – закрепленной на корпусе прибора металлической бирке.

Если информацию обнаружить не удалось, пользуются расходомером, счетчиком или определяют расход при помощи мерного сосуда и секундомера.

Расчет производительности скважины.

Порядок проведения измерений:

• взять канистру установленной емкости, например, 20 л;
• запустить насос на воде, находящейся в скважине;
• направить струю из шланга в емкость и отметить время секундомером;
• определить период наполнения канистры по отметке хронометра.

Если помпа закачала контейнер за 50 секунд, то ее производительность составляет 20/50=0,4 л/с. Тогда часовой расход в кубометрах получится 0,4*3600/1000=1,44 м³/ч.

Упрощенный расчет

Для определения дебита подземной выработки пользуются формулой Д=Р/(Ндн-Нст)*Нв. Значения показателей расшифрованы выше.

В качестве примера рассматривается ситуация, характеризующаяся обстоятельствами:

• глубина скважины – 30 м, столб воды в ней Нв=10 м;
• статический уровень Нст=20;
• динамический урез Ндн=23 м;
• производительность откачивающего насоса может посчитаться согласно предыдущему примеру: Р=1,44 м³/ч.

В формулу подставляются значения показателей. Д=1,44/(23-20)*10=4,8 м³/ч. Точность представленного расчета обеспечивает возможность выбора подходящего для скважины насоса.

Удельный дебит

Когда на скважину ставят насос мощнее, динамический уровень падает, а с увеличением его абсолютного значения фактический дебит снижается. Более объективную оценку водозабору дает удельный расход, который характеризуется объемом откачанной воды при понижении уровня на 1 м ствола. Для вычисления показателя проводят повторное определение динамического уровня при иной производительности насоса.

Формула удельного дебита имеет вид Дуд=(Р2-Р1)/(h2-h1), где:

• Р1, Р2 – интенсивность первой и второй откачек, м³/ч;
• (h2-h1) – разница снижений уреза воды после каждой из процедур.

В продолжение предыдущего примера: насос 2 имеет ресурс 2,5 м³/ч. Динамический уровень с 23 возрос до 26 м. В таких условиях удельный дебит Дуд=(2,5-1,44)/(26-23)=0,38 м³/ч – на эту величину увеличится отдача скважины, если Ндн возрастет на 1 м.

При среднем дебите водозаборных выработок на дачных участках 2,0 м³/ч, увеличение расхода на 0,38 вызовет понижение зеркала на 1 м. Исходя из этого, скважинный насос опускают ниже динамического уровня не меньше чем на 100 см.

Реальный дебит

Главное требование – отметка, на которой установлен насос, должна быть выше, чем аналогичный показатель для фильтровального пласта. Необходимо измерить, как глубоко от земли находится фильтровальная зона. При этом в формулу Дюпри включен показатель удельного дебита, который рассчитывается, как указано выше.

Кроме того, нужно знать величину статического уровня. Если эти данные имеются, то для расчета нужно высчитать разницу между ним и глубиной фильтрационной зоны, а полученную величину умножить на удельный дебит. В качестве примера можно использовать данные из предыдущего раздела.

В этом случае чтобы получить реальные значения дебита нужно сделать следующее:

Этот способ измерения дает более точные результаты, чем упрощенный. Однако он более трудоемкий, и не всегда применим. Нужен второй насос, которого под рукой можеть просто не оказаться. По-другому невозможно измерить удельные показатели, а значит, этот способ применить уже нельзя.

Уравнения притока жидкости в скважине. Формула Дюпюи

Приток жидкости в скважины происходит под действием разницы между пластовым давлением и давлением на забое скважины. Так, как движение жидкости в пласте происходит с весьма малыми скоростями, то оно подчиняется линейному за­кону фильтрации — закону Дарси.

Для установившегося плоскорадиального потока однородной жидкости по закону Дарси дебит скважины можно определить по формуле

где Q — дебит скважины (объем жидкости, поступающей на забой скважины в единицу времени); k — проницаемость пла­ста; h — толщина пласта; Рпл — пластовое давление; Рз — забой­ное давление в скважине;

_Kс

а. Формула (4.8), называемая формулой Дюпюи, широко ис­пользуется для расчета дебита гидродинамически совершенных скважин (скважины с открытым забоем, вскрывшие пласты на всю толщину (а)).

б. Гидродинамически несовершенная по степени вскрытия — Если скважина имеет открытый забой, но вскрыла пласт не на всю толщину (б).

в. Гидродинамически не­совершенная по характеру вскрытия — Скважина, вскрывшая пласт на всю толщину, но соединяющиеся с пластом посредст­вом перфорации ( в).

г. Есть скважины и с двой­ным видом несовершенства — как по степени, так и по харак­теру вскрытия (г).

Вблизи ствола гидродинамической несовершенной скважины происходит искажение плоскорадиальной формы потока и воз­никают дополнительные фильтрационные сопротивления потоку жидкости.

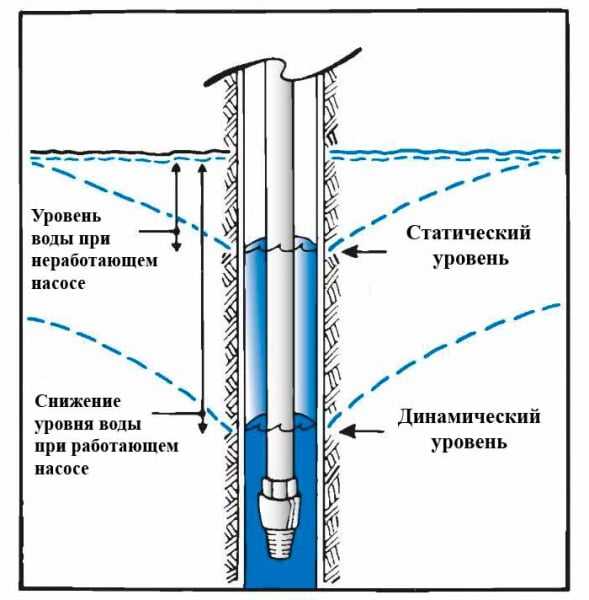

Динамический и статический уровни

Дебит скважины рассчитать можно, если известны определенные исходные данные. Этими данными являются:

• урез воды статический;
• уровень воды динамический;
• высота поднимающегося в водозаборе водяного столба.

Чтобы установить данные параметры, необходимо произвести соответствующие замеры. Для этого используются: шнур, грузик и рулетка.

Как правило, замеры производятся с соблюдением следующего алгоритма:

1. Статический уровень (Hст) определяют по истечении 2 часов после отключения откачивающего насоса. Данный замер, впрочем, как и определение уровня динамического, дает возможность установить расстояние от водяного зеркала в водозаборной шахты до поверхности земли. Измерение производят путем опускания шнура с грузиком. Причем гайку опускают на самое дно скважины. А на шнуре делают отметку, соответствующую устью выработки. Достав шнур, замеряют его сухую часть. Ее длина соответствует искомой величине Hст.
2. Динамический уровень (HДН) определяют при работающем насосе. Причем следует подчеркнуть, что уровень этот зависит от производительности агрегата. В ходе замера насос опускают по скважине, следуя за падением уровня воды. Опускание помпы прекращают, как только урез стабилизируется. И в этот момент шнуром замеряют глубину залегания зеркала. Чтобы повысить точность замера, операцию повторяют, используя насос другой мощности.
3. Высоту водяного столба (Hв) определяют путем вычитания величины статического уровня из общей глубины скважины.

Разница уровней позволяет оценить дебит скважины: чем меньше она, тем больше уровень водоотдачи скважины. Водозабор считается высокопроизводительным, если разница составляет не превышает 1 м. Для артезианских источников характерно совпадение статического и динамического уровней.

Формула расчета дебита скважин

Для расчетов по стандартной формуле — D = H x V/(Hд — Hст), нужна всего лишь такая информация:

• Высота водного столба;
• Производительность насоса;
• Статический и динамический уровень.

Статический уровень в этом случае — расстояние от начала подземных вод до первых слоев почвы, а динамический уровень — абсолютная величина, получаемая при замере уровня воды после откачивания.

Также существует понятие, как оптимальный показатель дебита нефтяного месторождения. Определяется он, как для общего установления уровня депрессии отдельной скважины, так и всего пласта в целом. Формула высчитывания среднего уровня депрессии месторождения определяется, как Р заб=0. Дебит одной скважины, который был получен при оптимальной депрессии, и будет являться оптимальным дебитом нефтяной скважины.

Однако такая формула и сам показатель оптимального дебита применяется не на каждом месторождении. Из-за механического и физического давления на пласт, может происходить обрушение части внутренних стенок нефтяных скважин. По указанным причинам, часто приходится уменьшать потенциальный дебит механическим способом, чтобы сохранить бесперебойность процесса добычи нефти и сохранения прочности стенок.

Это — простейшая формула расчета, которая не сможет с точностью получить правильный результат — будет большая погрешность. Для того чтобы избежать неправильных расчетов и направить себя на получение более точного результата, используют формулу Дюпюи, в которой необходимо взять гораздо больше данных, чем в выше представленной.

Но Дюпюи был не просто умным человеком, но и отличным теоретиком, поэтому он разработал две формулы. Первая — для потенциальной продуктивности и гидропроводности, которые вырабатывают насос и месторождение нефти. Вторая — для неидеального месторождения и насоса, с их фактической продуктивностью.

Рассмотрим первую формулу:

N0 = kh/ub * 2Pi/ln(Rk/rc).

Эта формула для потенциальной производительности включает в себя:

N0 — потенциальная продуктивность;

Kh/u — коэффициент, определяющий свойство гидропроводности нефтяного пласта;

B — коэффициент расширения по объему;

Pi — Число П = 3,14…;

Rk — радиус контурного питания;

Rc — долотный радиус скважины по расстоянию до вскрытого пласта.

Вторая формула имеет такой вид:

N = kh/ub * 2Pi/(ln(Rk/rc)+S).

Этой формулой для фактической продуктивности месторождения сейчас пользуются абсолютно все компании, которые бурят нефтяные скважины. В ней поменяны только две переменные:

N — фактическая продуктивность;

S–скин-фактор (параметр фильтрационного сопротивления течению).

В некоторых способах для повышения дебита нефтяных месторождений, применяется технология гидравлического разрыва пластов с полезным ископаемым. Она подразумевается образованием механическим способом трещин в продуктивной породе.

Естественный процесс снижения дебита нефтяных месторождений происходит с показателем в 1-20 процентов в год, исходя из первоначальных данных этого показателя при запуске скважины. Применяемые и описанные выше технологии могу интенсифицировать выработку нефти из скважины.

Для повышения показателей и уровня дебита может применяться также термокислотный метод обработки. С помощью нескольких видов растворов, таких как кислотная  жидкость, производится очистка элементов месторождения от смолянистых отложений, соли и других химических компонентов, мешающих качественному и результативному проходу добываемой породы.

Кислотная жидкость изначально проникает в скважину и заполняет площадь перед пластом. Далее производится процесс закрытия задвижки и под давлением кислотный раствор проникает в глубинный пласт. Оставшиеся детали этой жидкости промываются нефтью или водой после продолжения работы по добыче.

Расчет дебита следует проводить периодически для формирования стратегии векторного развития нефтедобывающего предприятия.

Реальный дебит скважины

Расчеты, производимые с использованием удельного дебита, дают результат, близкий к реальному. Однако в ходе расчетов следует учесть расстояние между устьем скважины и началом зоны фильтрации (HФ). Тогда реальный дебит скважины (ДР) можно вычислить, используя формулу:

ДР=ДУД×(HФ-HСТ)

Например, допустим, что величина HФ равна 28 м. Реальный дебит скважины при этом допущении составит:

ДР=0,38×(28-20)=3,04 м³/ч

В результате упрощенного расчета мы получили Д=4,8. Однако величина реального дебита оказалась меньше размера дебита, вычисленного первым способом, на 37%. Выбирая насос для установки на скважину, его производительность следует принимать меньшей на 20%. То есть менее 2,4 м³/ч. Иными словами, менее 58 м³ в течение суток.

Приток к совершенной скважине. Формула Дюпюи. Коэффициент продуктивности. Индикаторные диаграммы, их построение и применение

Совершенная скважина вскрывает пласт на всю его мощность и при этом вся поверхность скважины является фильтрующей.

Установившийся одномерный поток жидкости или газа реализуется в том случае, когда давление и скорость фильтрации не изменяются во времени, а являются функциями только одной координаты, взятой вдоль линии тока.

Плоскопараллельное течение имеет место в прямоугольном горизонтальном пласте длиной L с постоянной мощностью h. Жидкость движется фронтом от прямолинейного контура питания с давлением ркк галерее скважин (скважины расположены на одной прямой праллельной контуру питания в виде цепочки на одинаковом расстоянии друг от друга) шириной (длиной галереи)Вс одинаковым давлением на забоях скважинрг(рис. 4). При такой постановке задачи площадь фильтрации будет постоянной и равнаS=Bh, а векторы скорости фильтрации параллельны между собой.

Плоскорадиальный потоквозможен только к гидродинамически совершенной скважине радиусом rс. которая вскрыла пласт мощностьюhс круговым контуром питания радиусомRк. а давления на скважине и контуре питания равнырсирксоответственно.

Формулу называют формулой Дюпюи . По ней определяется объемный дебит одиночной скважины в пластовых условиях.При подъеме нефти в скважине происходит ее разгазирование и, вследствие этого, уменьшение объёма. Это уменьшение учитывается введением объёмного коэффициента нефти. Кроме того, на практике чаще всего используется массовый дебит (т/сут.) С учётом этого коэффициента формула записывается

где k-коэффициент проницаемости, дарси; h — мощность пласта, см; Рк и Рс — давление на контуре питания и в скважине, ат; Rк и Rс — радиусы контура питания и скважины, см; μ — вязкость жидкости, сантипуазы; Qr — дебит скважины, см3/сек. Ф. Д. широко применяется в нефтепромысловом деле.

продуктивность — этокоэффициент, характеризующий возможности пласта по флюидоотдаче.

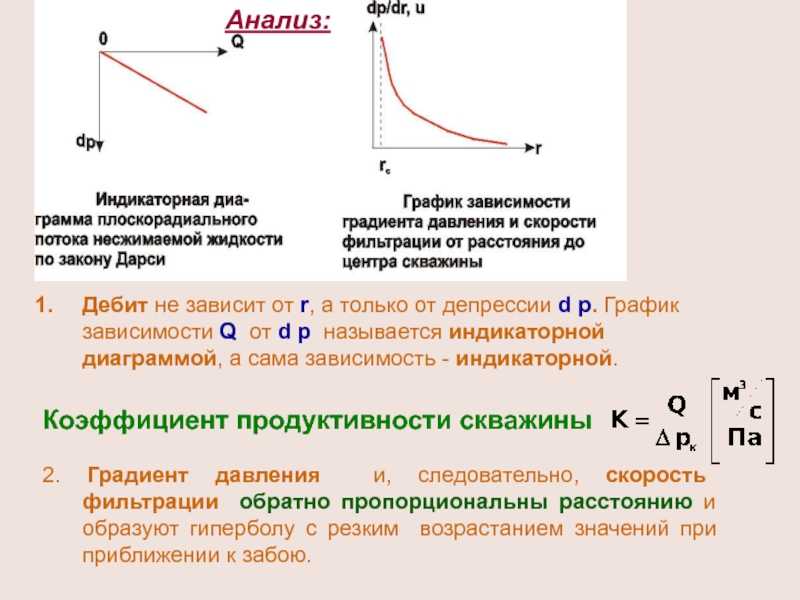

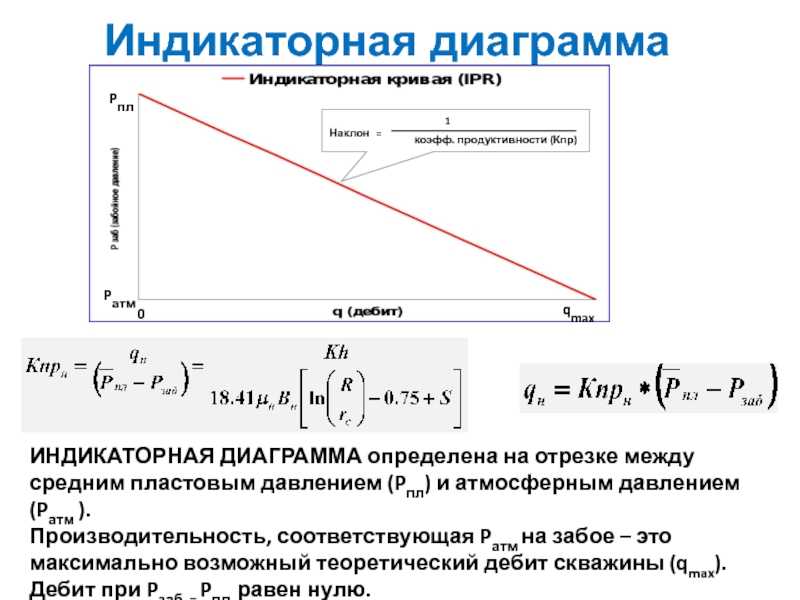

По определению коэффициент продуктивности — это отношение дебита скважины к депрессии: где — коэффициент продуктивности [м³/(сут*МПа)], — дебит скважины [м³/сут], — депрессия , — пластовое давление (на контуре питания) замеряется в остановленной скважине , — забойное давление (на стенке скважины) замеряется в работающей скважине .

Продуктивность по нефти

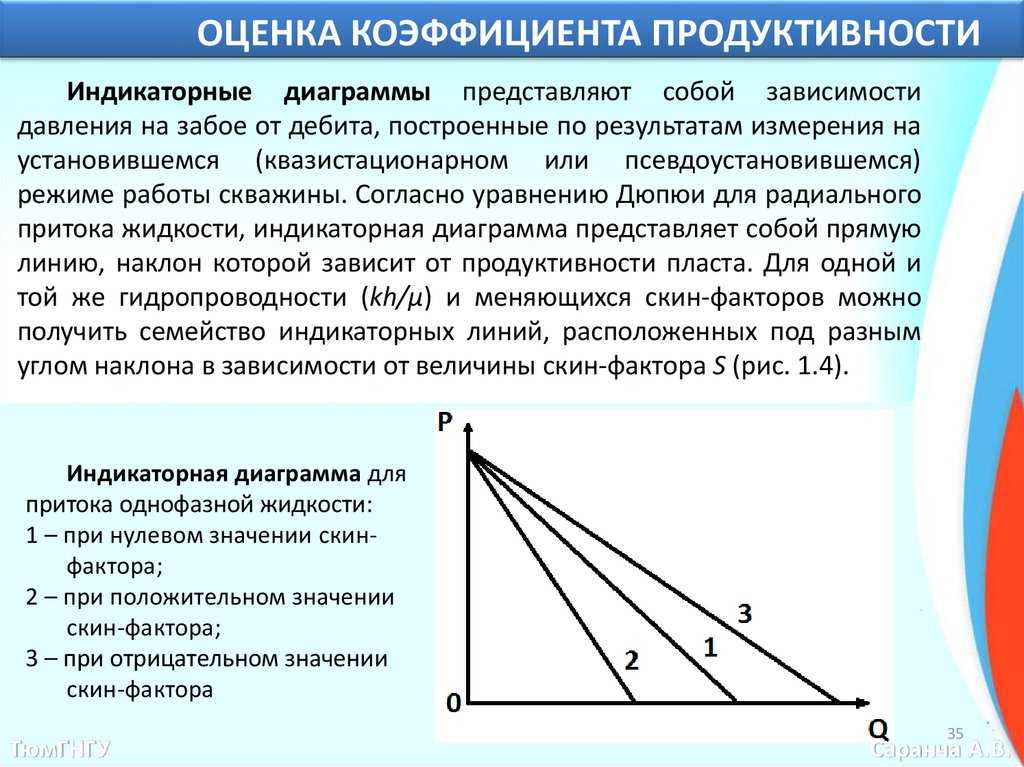

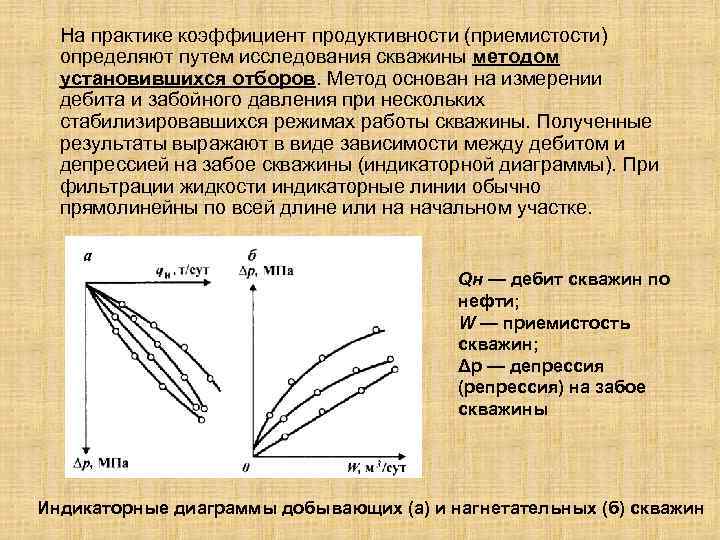

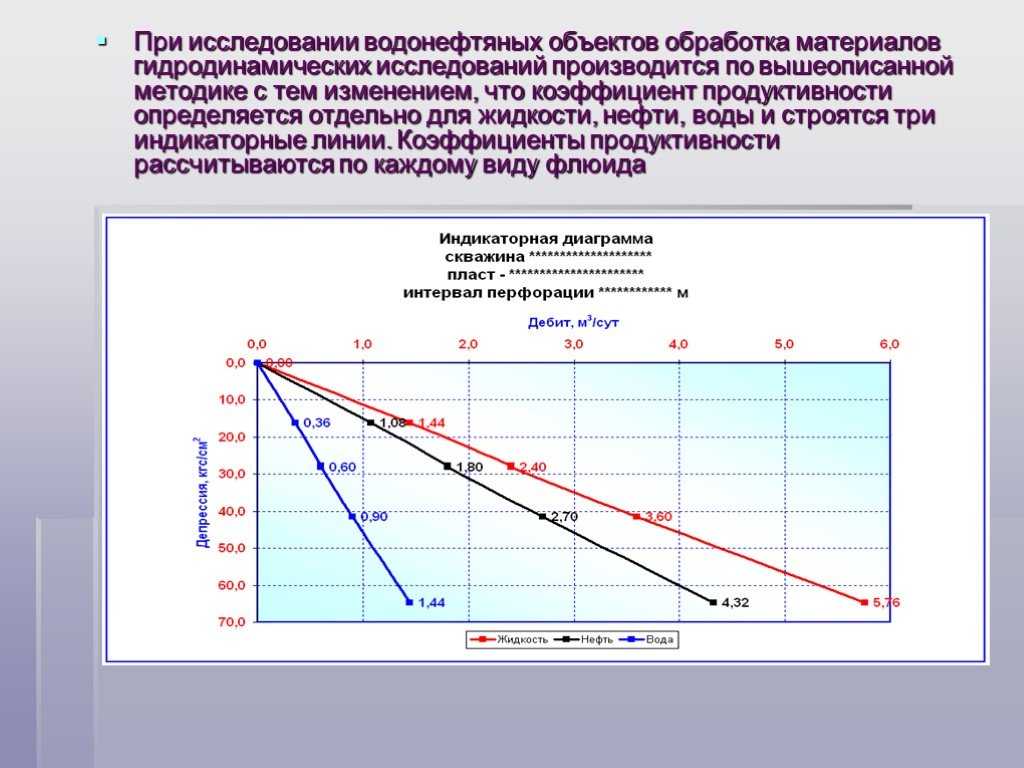

Коэффициент продуктивности определяется по результатам гидродинамических исследований и эксплуатации скважин.

Используя замеры на квазистационарных режимах (установившихся отборах), получают индикаторные диаграммы (ИД), представляющие собой зависимость дебита от депрессии или забойного давления. По наклону индикаторной линии определяют фактическую продуктивность нефтяной скважины.

Продуктивность по газу

Зависимость дебита газовых скважин от депрессии существенно нелинейна вследствие значительной сжимаемости газа. Поэтому при газодинамических исследованиях вместо коэффициента продуктивности определяют фильтрационные коэффициенты и по квадратичному уравнению:

При малых депрессиях приблизительно коэффициент продуктивности по газу связан с фильтрационным коэффициентом соотношением:

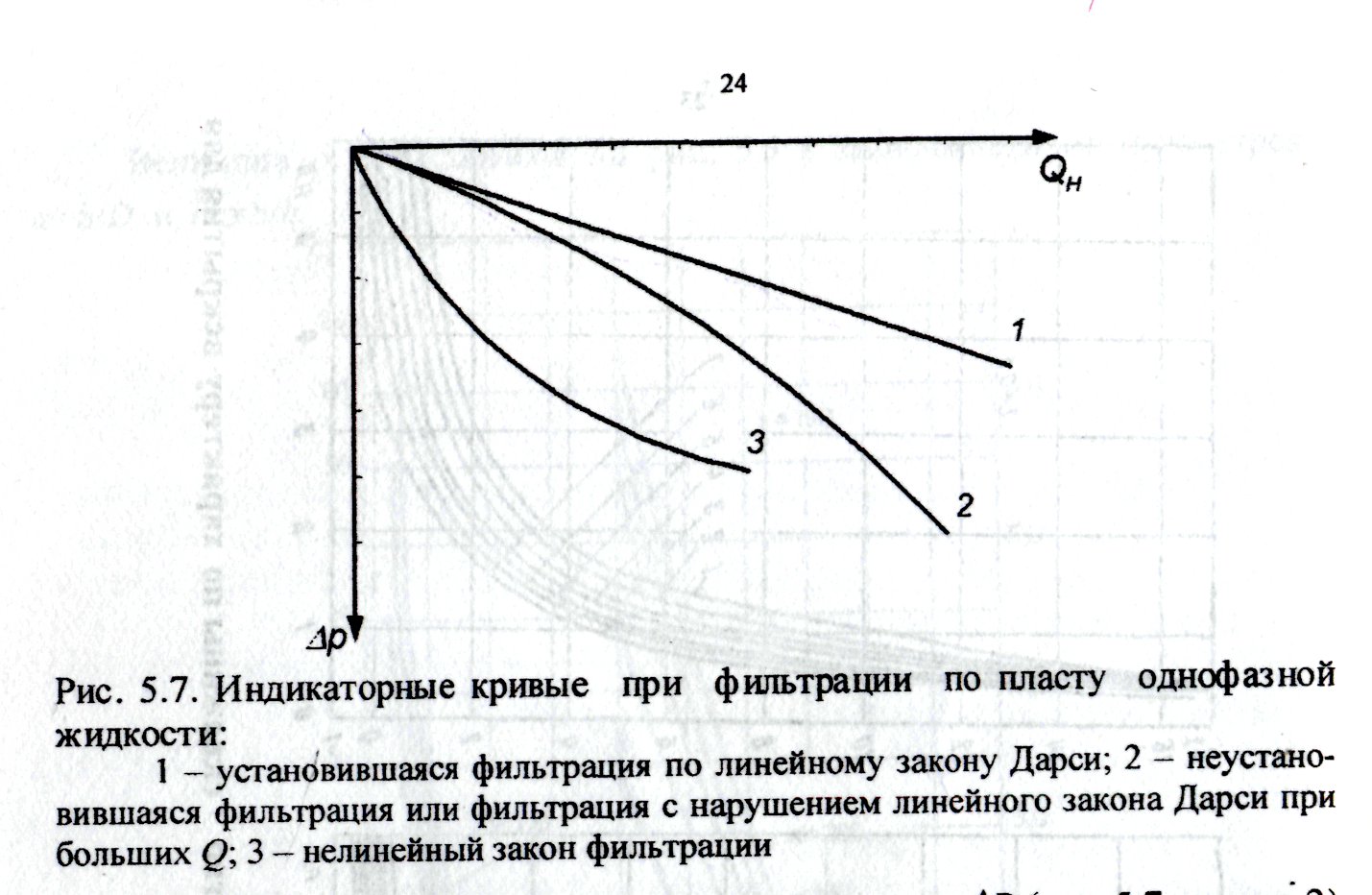

Индикаторная диаграмма — для различных поршневых механизмов графическая зависимость давления в цилиндре от хода поршня (или в зависимости от объёма, занимаемого газом или жидкостью в цилиндре). Индикаторные диаграммы строятся при исследовании работы поршневых насосов, двигателей внутреннего сгорания, паровых машин и других механизмов.

К каким последствиям может привести недостаточный дебит водозаборного сооружения?

Малый дебит водозаборных сооружений может приводить к ряду затруднений на этапе обустройства, эксплуатации и ремонта. Кратко опишем эти затруднения.

Прежде чем обустроить скважину на песок с малым дебитом, придется потратить прилично времени на выбор насосного оборудования с подходящими параметрами. Большинство центробежных погружных насосов рассчитаны на добычу не менее 1000 литров воды в час. Маломощные насосы нужно еще поискать. И даже если найдена подходящая марка насоса, не факт что она будет в наличии.

При использовании насосов с большой производительностью для скважин с малым дебитом приходится решать вопрос по организации защиты насосного оборудования. Установка датчиков холостого хода приводит к удорожании системы водоснабжения на этапе обустройства и к увеличению расходов на этапе обслуживания.

Кроме этого увеличение затрат на обустройство может быть связано с использованием больших накопительных емкостей. Это решение так же приводит к увеличению затрат на обслуживание и ремонт.

Малодебитные скважины могут служить значительно меньше по времени. Связано это с возможными частыми осушениями фильтровой части. В результате на этом отрезке могут возникать химические процессы, ведущие к выходу скважины из строя.

Малый дебит скважины может стать причиной выхода из строя водопротребляющего оборудования. Но это тема отдельной статьи.

Формулы и методики

Площадь помещения – 20 м2, высота потолков – 2,7 м. Кратность обработки – раз в неделю, метод – протирание. Потолок обработке не подвергается. Для того, чтобы совместить мытье и дезинфекцию, используют дезсредства с моющим эффектом.

Расчет:

Размер кабинета и оборудование, расположенного в нем, позволяет предположить, что площадь обработки при проведении генуборки составит примерно 80 м2. Из них:

• S стен – 50 м2;
• S пола – 20 м2;
• S обрабатываемой мебели и оборудования – 10 м2.

Приблизительный вес тряпок, используемых для уборки – 1 кг.

Норма расхода исходя из метода обработки указана в инструкции к дезсредству:

• 100 мл на 1 м2 поверхности (при протирании);
• 4 л на 1 кг ветоши (при замачивании).

Таким образом, для обработки пола необходимо не меньше 2 л состава, для обеззараживания оборудования и мебели – 1 л, для стен – 5 литров, для замачивания тряпок и инвентаря для уборки – 4 л.

Следовательно, для проведения генеральной уборки процедурного кабинета понадобится 12 литров готового дезраствора – 8 л для уборки кабинета и 4 л для обеззараживания ветоши.

Концентрация рабочего раствора, указанная в инструкции – 0,2%, от есть 0,2 мл на 99,8 мл воды. Для того, чтобы получить литр рабочего раствора, нужно взять 2 мл средства и 998 мл воды. Соответственно, для приготовления 12 литров: 2 мл * 12 = 24 мл.

Согласно графику уборок, в месяц в процедурном кабинете проводится 4 генеральные уборки. Для расчета потребности в дезсредствах на месяц: 24 * 4 – 96 мл. Таким образом, запас дезинфицирующего средства для процедурного кабинета на 30 дней составить 96 мл.

Для обработки одного комплекта стоматологических инструментов необходимо 0,5 – 1 л готового дезраствора, определенного путем фактического измерения объема.

Концентрация раствора – 0,1%, срок хранения – 5 дней. Будем исходить из 50 посещений, то есть рассчитаем объем раствора для обработки 50 комплектов инструментов.

Расчет потребности дезсредств в ЛПУ стоматологического профиля:

• для обеззараживания 50 комплектов инструментов необходимо: 50 * 0,5 (1,0) = 25 (50) л дезраствора;
• рабочий раствор используется на протяжении 30 дней, хранится он 5 дней, следовательно: 30 : 5 = 6 (раз необходимо будет развести препарат).
• общая потребность в десредстве (в литрах): 0,01 * 0,1 * 25 (50) * 6 = 0,15 (0,3) л в месяц

Таким образом, общая месячная потребность в препарате для дезинфекции и ПСО стоматологических комплектов при 50 посещениях в день составит 150 (300) мл.

При так называемой «безведерной» уборке, предполагающем предварительное замачивание мопов в растворе дезинфицирующего средства, расход последнего значительно сокращается – примерно в 20 раз для мопов и в 8 раз для салфеток.

При расчете потребности дезинфицирующего состава для обеззараживания поверхностей исходят из норм расхода готового раствора на 1 м2.

Расчет определения потребности в препарате при использовании мопов нормативными документами не регламентирован.

Если салфетки и мопы предварительно замачиваются, то расчетный объём готового раствора препарата на 1 моп или салфетку составит 250-300 (150-200) мл. Этого должно хватить на 20 м2 и 8 м2 поверхности. Таким образом, объем используемого средства сокращается в 20 и в 8 раз.

При заполнении Журнала учета расходования дезсредств в графе «Нормы расхода» заносится объем 250-300 мл (15-200 мл – для салфеток), а в графу «Итог» — эти же значения, но сокращенные в 20 или 8 раз.
