Основные понятия

Базовое определение можно сформулировать следующим образом: количество тепла, которое выделяет проводник, пропорционально проходящему через него току и электрическому сопротивлению контрольного участка. С учетом классических отношений, установленных законом Ома, можно выражать эту зависимость через проводимость и разницу потенциалов, которая провоцирует движение заряженных частиц.

Дифференциальная форма

Чтобы перейти к дифференциальной форме закона, проанализируем утверждение Джоуля-Ленца применительно к электронной теории. Приращение энергии электрона ΔW за счёт работы электрических сил поля равно разности энергий электрона в конце пробега (m/2)*(u=υmax)2и в начале пробега (mu2)/2 , то есть

Здесь u – скорость хаотического движение (векторная величина), а υmax– максимальная скорость электрического заряда в данный момент времени.

Поскольку установлено, что скорость хаотического движения с одинаковой вероятностью совпадает с максимальной (по направлению и в противоположном направлении), то выражение 2*u*υmax в среднем равно нулю. Тогда полная энергия, выделяющаяся при столкновениях электронов с атомами, образующими узлы кристаллической решётки, составляет:

Это и есть закон Джоуля-Ленца, записанный в дифференциальной форме. Здесь γ – согласующий коэффициент, E – напряжённость поля.

Интегральная форма

Предположим, что проводник имеет цилиндрическую форму с сечением S. Пусть длина этого проводника составляет l. Тогда мощность P, выделяемая в объёме V= lS составляет:

гдеR – полное сопротивление проводника.

Учитывая, чтоU = I×R, из последней формулы имеем:

P = U×I;
P = I2R;
P = U2/R.

Если величина тока со временем меняется, то количество теплоты вычисляется по формуле:

Данное выражение, а также вышеперечисленные формулы, которые можно переписать в таком же виде, принято называть интегральной формой закона Джоуля-Ленца.

Формулы очень удобны при вычислении мощности тока в нагревательных элементах. Если известно сопротивление такого элемента, то зная напряжение бытовой сети легко определить мощность прибора, например, электрочайника или паяльника.

Работа и мощность электрического тока

Подробности: Обновлено 02.09.2018 23:34; Просмотров: 560

Работа электрического тока показывает, какая работа была совершена электрическим полем при перемещении зарядов по проводнику.

Зная две формулы: I = q/t ….. и ….. U = A/q
можно вывести формулу для расчета работы электрического тока:

Работа электрического тока равна произведению силы тока на напряжение и на время протекания тока в цепи.

Единица измерения работы электрического тока в системе СИ: = 1 Дж = 1A.B.c

НАУЧИСЬ, ПРИГОДИТСЯ

При расчетах работы электрического тока часто применяется
внесистемная кратная единица работы электрического тока: 1 кВт.ч (киловатт-час).

1 кВт.ч = 3 600 000 Дж

В каждой квартире для учета израсходованной электроэнергии устанавливаются специальные приборы-счетчики электроэнергии, которые показывают работу электрического тока, совершенную за какой-то отрезок времени при включении различных бытовых электроприборов.
Эти счетчики показывают работу электрического тока ( расход электроэнергии) в «кВт.ч».

Необходимо научиться рассчитывать стоимость израсходованной электроэнергии!
Внимательно разбираемся в решении задачи на странице 122 учебника (параграф 52)!

МОЩНОСТЬ ЭЛЕКТРИЧЕСКОГО ТОКА

Мощность электрического тока показывает работу тока, совершенную в единицу времени и равна отношению совершенной работы ко времени, в течение которого эта работа была совершена.

(мощность в механике принято обозначать буквой N, в электротехнике — буквой Р так как А = IUt, то мощность электрического тока равна:

Единица мощности электрического тока в системе СИ:

= 1 Вт (ватт) = 1 А.B

КНИЖНАЯ ПОЛКА

Как работает электрочайник?
Как работает электроутюг? Электрический мотор за 10 секунд!

ИНТЕРЕСНО

В свое время в качестве единицы мощности Дж. Уатт предложил такую единицу, как «лошадиная сила». Эта единица измерения дожила до наших дней. Но в Англии в 1882 г. Британская ассоциация инженеров решила присвоить имя Дж. Уатта единице мощности. Теперь имя Джеймса Уатта можно прочесть на любой электрической лампочке.
Это был первый в истории техники случай присвоения собственного имени единице измерения.
С этого случая и началась традиция присвоения собственных имен единицам измерения

Рассказывают, что …
одну из паровых машин Уатта купил пивовар, чтобы заменить ею лошадь, которая приводила в действие водяной насос. При выборе необходимой мощности паровой машины пивовар определил рабочую силу лошади как восьмичасовую безостановочную работу до полного изнеможения лошади. Расчет показал, что каждую секунду лошадь поднимала 75 кг воды на высоту 1 метр, что и было принято за единицу мощности в 1 лошадиную силу.

ЗНАЕШЬ ЛИ ТЫ

Ток, протекающий в спиралях электроламп, нагревает их до очень высокой температуры.
Поэтому, чтобы спирали служили дольше, их заключают в стеклянные баллоны, заполненные в лампах большой мощности инертным газом.

В баллонах ламп малой мощности (до 40 Вт) — вакуум. Чтобы лампа работала дольше, температура спирали таких ламп ниже, а свет имеет желтый оттенок.___

Атмосферное электричество опасно проявлением в виде линейных разрядов (молний), которых возникает на нашей планете примерно 100 каждую секунду. Атмосферные электрические заряды могут иметь напряжение до 1 миллиарда вольт, а сила тока молнии достигать 200 тысяч ампер. Время существования молнии оценивается от 0,1 до 1 секунды.
Температура достигает 6-10 тысяч градусов Цельсия.
И если предположить, что электрическая энергия одной молнии может составлять 2500 квт/час, а одна семья из трех человек потребляет в месяц 250 квт/час электричества, то энергии одной молнии хватило бы, чтобы удовлетворить потребность этой семьи на 10 месяцев.

СУМЕЕШЬ ЛИ ТЫ РЕШИТЬ

Две электрические лампы, мощность которых 40 и 100 Вт, рассчитаны на одно и то же напряжение.
Сравните по сопротивлениям нити накала обеих ламп.

Комната освещена с помощью 40 электрических ламп от карманного фонаря, соединенных последовательно и питаемых от городской сети. После того как одна лампа перегорела, оставшиеся 39 снова соединили последовательно и включили в сеть.
Когда в комнате было светлее: при 40 или 39 лампах?

___

Последовательно соединенные медная и железная проволоки одинаковых длины и сечения подключены к аккумулятору. В какой из них выделится большее количество теплоты за одинаковое время?

Два проводника различной длины, но одинакового сечения и материала включены параллельно друг другу в цепь электрического тока. В каком из них будет выделяться большее количество теплоты?

Все бежим к задачкам!

Следующая страница

Назад в раздел «8 класс»

Практическое значение

Закон Ома для неоднородного участка

Как правило, оперируют с током. Именно по этому параметру определяется плотность электронов в определенном сечении. С учетом параметров материала (примесей) несложно установить рабочие зависимости нагрева. Для расчета количества теплоты в проводнике формула приобретает следующий вид:

Q = a* I2 * R * t.

Если специальный коэффициент а=1, единица измерения – джоуль.

Для удобства применяют производную величину а = 0,24. При таком значении поправочного множителя формула Ленца позволяет рассчитать выделение тепла в «малых калориях». Единичное количество необходимо для нагрева на один градус Цельсия одного грамма воды.

Снижение потерь энергии

Соответствующая закону Джоуля Ленца формула объясняет реальный КПД линий электропередач. При эксплуатации соответствующих систем нагрев проводников не выполняет полезную функцию. Этот процесс сопряжен с затратами дополнительной энергии.

Для расчета можно рассмотреть формулу:

Рпр = Rпр * (Pн2 / Uн2),

где:

Рпр (Pн) – мощность потребления проводника (нагрузки);
Rпр – электрическое сопротивление;
Uн – напряжение линии питания подключенного потребителя.

Проводимость – постоянный показатель, обусловленный материалом и количеством примесей. Зависимостью от температуры в большинстве случаев можно пренебречь. В соответствии с формулой уменьшить потери можно увеличением напряжения в нагрузке. Однако этот способ сопряжен с ухудшением общего уровня безопасности. Увеличение слоя изоляции в комплексе с другими мероприятиями повышает себестоимость соответствующих изделий. С другой стороны, применение качественных материалов с высокой проводимостью сопровождается дополнительными затратами при создании линий электропередач.

Выбор проводов для цепей

По действующим правилам кабельную продукцию для передачи электроэнергии выбирают с учетом допустимого выделения тепла. Расчеты выполняют по рассмотренным в публикации формулам. Кроме длительного воздействия, учитывают возможность сохранения целостности жил в аварийном режиме короткого замыкания.

Допустимые параметры кабеля при монтаже скрытой проводки.

Чтобы упростить выбор, специальными нормативами ПУЭ утверждены рекомендованные значения для популярных алюминиевых (медных) жил. На картинке показан пример для скрытой проводки. Аналогичные допуски установлены для воздушных ЛЭП. Рекомендуется приобретать кабельную продукцию с запасом, который предотвратит опасные ситуации при подключении мощных дополнительных нагрузок.

Электронагревательные приборы

Если в одну цепь включить параллельно две лампы накаливания разной мощности, визуально можно определить разницу свечения. Подобным образом распределяется выделяемая теплота. Этот же принцип используют при создании нагревательных приборов. Функциональный узел «ТЭН» изготавливают с применением нихромовой проволоки либо иного материала с высоким удельным сопротивлением. Именно этот участок отличается высокой температурой.

Для дистанционного нагрева применяют индукцию. Электромагнитный генератор варочной панели в паре с катушкой создает поле, которое образует токи в донной части посуды. Этим обеспечивается направленное повышение температуры донной области.

К сведению. В проводящем контуре при определенных условиях возникает самоиндукция. Это явление наблюдается при пропускании переменного тока, который изменяет магнитный поток и провоцирует образование электродвижущей силы.

Плавкие предохранители

Во всех представленных ситуациях прохождение тока повышает температуру проводника. При увеличении силы теплового воздействия на определенном уровне материал разрушается. Этот механизм применяют для создания плавких предохранителей. Расчет изделий выполняют на основе рассмотренных формул. В данном случае определяющим значением является время сгорания вставки.

Изделия этой категории выпускают в широком ассортименте. Отдельные классы группируют по токам и типоразмерам. Применяют разделение по типу конструкции (вилочные, ножевые). В зависимости от напряжения, установлены критерии по времени срабатывания.

Физический смысл закона Джоуля – Ленца

Закон можно объяснить следующим образом: ток, протекая по проводнику, представляет собой перемещение электрического заряда под воздействием электрического поля. Таким образом, электрическое поле совершает некоторую работу. Эта работа расходуется на нагрев проводника.

Но чрезмерный нагрев проводников с током и электрооборудования допускать нельзя, поскольку это может привести к их повреждению. Опасен сильный перегрев при коротких замыканиях проводов, когда по проводниках могут протекать достаточно большие токи.

В интегральной форме для тонких проводников закон Джоуля – Ленца звучит следующим образом: количество теплоты, которое выделяется в единицу времени в рассматриваемом участке цепи, определяется как произведение квадрата силы тока на сопротивление участка.

Математически эта формулировка выражается следующим образом:

при этом Q – количество выделившейся теплоты;

I – величина тока;

R — активное сопротивление проводников;

t – время воздействия.

Значение параметра k принято называть тепловым эквивалентом работы. Величина этого параметра определяется в зависимости от разрядности единиц, в которых выполняются измерения значений, используемых в формуле.

Из практики можно утверждать, что он справедлив, как для электролитов, так проводников и полупроводников.

Суть теплового закона

Закон электромагнитной индукции — формула

Упомянутые выше ученые (Джоуль Ленц) практически одновременно (1841-1842 гг.) установили зависимость нагрева от силы тока. Для наглядного эксперимента можно использовать следующий комплект:

проводник размещают в емкости с водой;
термометром будет измеряться изменение температуры жидкости при подключении цепи к источнику электропитания;
с помощью вольтметра и амперметра уточняют напряжение и ток в контрольных точках.

Аналогичный опыт можно воспроизвести в емкости с раствором соли, который обладает определенной проводимостью

По закону Ома ток (I) можно определить через напряжение (U) и электрическое сопротивление (R):

I= U/R.

Выполняемую работу (A) записать следующим образом:

A = I * U * t = I * (I*R) * t = (U/R) * U * t = I2*R*t = (U2/R) * t.

Здесь t обозначает соответствующий интервал времени.

На этом этапе следует вспомнить первый закон термодинамики, который определяет сохранение энергии в замкнутой системе. Этот постулат позволяет описывать рассматриваемое явление с помощью созданной формулы. Подразумевается равенство количества тепла (Q) выполненной работе (A). Итоговое выражение (закон Ленца):

Q = I2*R*t = (U2/R) * t = I * U * t.

Суть явления объясняется столкновением заряженных частиц с молекулами проводника. Если образец – твердый материал, речь идет об электронах и компонентах кристаллической решетки, соответственно.

Сила тока

Это еще одна немаловажная характеристика электрического тока.

Сила тока — это физическая величина, показывающая, какой заряд переносится через рассматриваемую площадь поперечного сечения за единицу времени .

\(I = \frac{q}{t}\), гдеI — сила тока (А),q — электрический заряд (Кл), t — время (с).

Единица измерения I — А (ампер) = \(\frac{Кл}{с}\).

Представим, что внутри проводника «бежит» в одном направлении огромное количество заряженных частиц. Так вот, чем больше общий заряд частиц, пробегающих через поперечное сечение проводника за единицу времени, тем больше будет значение силы тока. Это поможет вам запомнить зависимость силы тока (I) от электрического заряда (q).

Прибор для измерения силы тока — амперметр. Он включается в цепь последовательно. Пример подключения представлен на рисунке:

Направление тока совпадает с направлением движения положительно заряженных частиц.

Давайте разберемся, как можно определить направление тока в цепи на примере.Задача. На рисунке изображена электрическая цепь с источником тока и сопротивлением R. Определите направление тока в данной цепи (по часовой стрелке/против часовой стрелки).

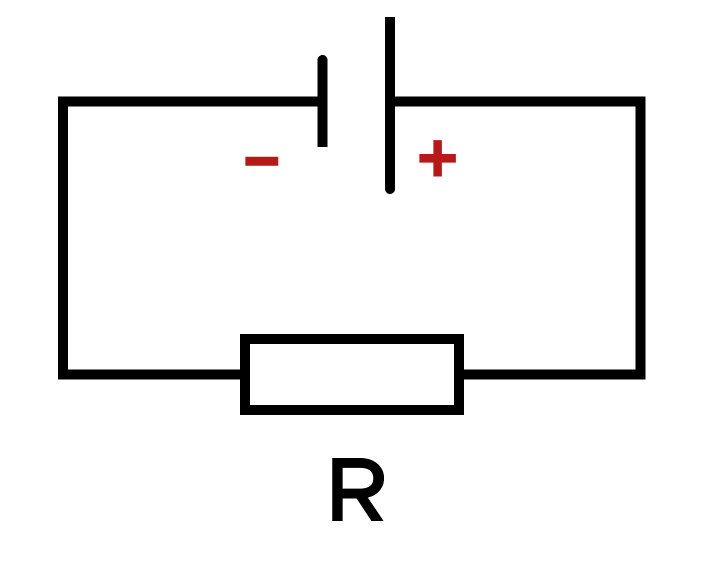

Решение:Обратите внимание, «большая» пластина реостата расположена справа (именно она и направляет ток), а «маленькая» слева. Положительно заряженные частицы двигаются от катода к аноду (от положительно заряженной пластинки к отрицательно заряженной), а направление тока всегда совпадает с направлением положительно заряженных частиц

Значит, ток в цепи направлен по часовой стрелке.

Ответ: по часовой стрелке

Почему греется проводник

Как же объясняется нагрев проводника? Почему он именно греется, а не остаётся нейтральным или охлаждается? Нагрев происходит из-за того, что свободные электроны, перемещающиеся в проводнике под действием электрического поля, бомбардируют атомы молекул металла, тем самым передавая им собственную энергию, которая переходит в тепловую. Если изъясняться совсем просто: преодолевая материал проводника, электрический ток как бы “трётся”, соударяется электронами о молекулы проводника. Ну а , как известно, любое трение сопровождается нагревом. Следовательно, проводник будет нагреваться пока по нему бежит электрический ток.

Из формулы также следует – чем выше удельное сопротивление проводника и чем выше сила тока протекающего по нему, тем выше будет нагрев . Например, если последовательно соединить проводник-медь (удельное сопротивление 0,018 Ом·мм²/м) и проводник-алюминий (0,027 Ом·мм²/м), то при протекании через цепь электрического тока алюминий будет нагреваться сильнее чем медь из-за более высокого сопротивления. Поэтому, кстати, не рекомендуется в быту делать скрутки медных и алюминиевых проводов друг с другом – будет неравномерный нагрев в месте скрутки. В итоге – подгорание с последующим пропаданием контакта.

Закон Джоуля—Ленца

Если на участке цепи не совершается механическая работа и ток не производит химических действий, то происходит только нагревание проводника. Нагретый проводник отдает теплоту окружающим телам.

Нагревание металлического проводника происходит следующим образом. Электрическое поле ускоряет электроны. После столкновения с ионами кристаллической решетки они передают ионам свою энергию. В результате энергия хаотического движения ионов около положений равновесия возрастает. Этц и означает увеличение внутренней энергии. Температура проводника повышается, и он начинает передавать теплоту окружающим телам. Спустя небольшое время после замыкания цепи процесс устанавливается, и температура перестает изменяться со временем. К проводнику за счет работы электрического поля непрерывно поступает энергия. Но его внутренняя энергия остается неизменной, так как проводник передает окружающим телам количество теплоты, равное работе тока. Последнее справедливо только тогда, когда работа электрического тока полностью расходуется на увеличение внутренней энергии. В этом случае количество теплоты, передаваемое проводником с током другим телам, можно вычислить по любой из формул (2.7.1)—(2.7.3):

Однако если на данном участке цепи имеют место превращения энергии в механическую или химическую, то количество теплоты, выделяемое проводником с током, меньше работы тока *.

* Подробнее об этом будет рассказано в § 2.16.

Для вычисления количества выделяемой теплоты в этом случае пригодна только формула (2.7.2):

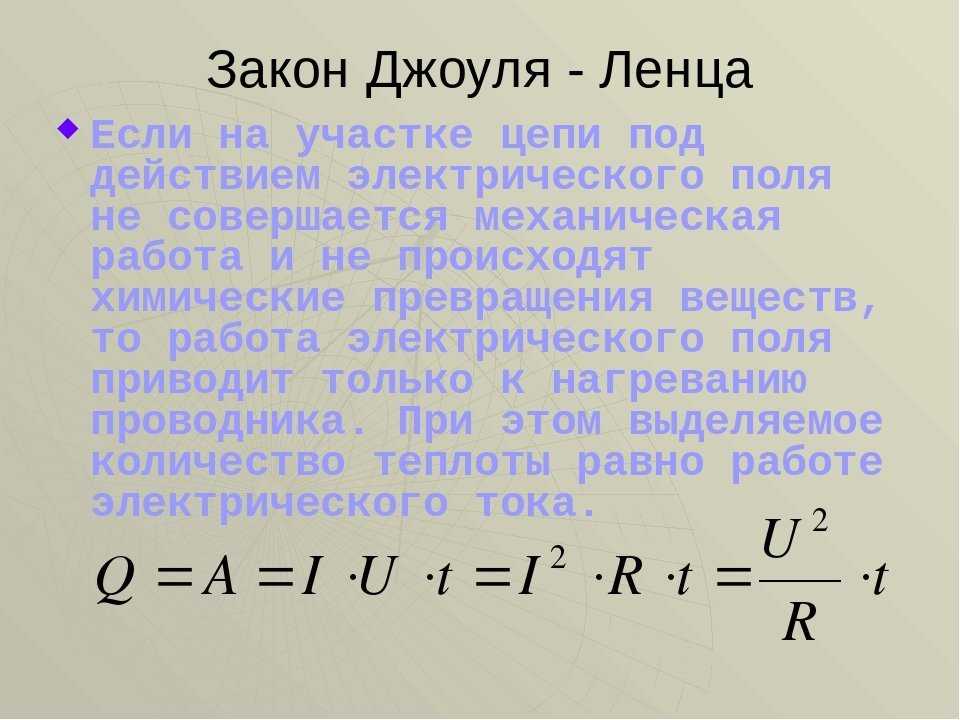

Это и есть закон Джоуля—Ленца, установленный опытным путем в 1842 г. русским академиком Э. X. Ленцем и независимо от него английским физиком Д. Джоулем.

Закон Джоуля—Ленца формулируется так: количество теплоты, выделяемое проводником с током, равно произведению квадрата силы тока, сопротивления проводника и времени прохождения тока.

Закон Джоуля—Ленца (2.7.9) справедлив не только для металлических проводников, но и для растворов электролитов и газов. В этих случаях внутренняя энергия жидкого и газообразного проводящего ток вещества также увеличивается из-за столкновений упорядоченно движущихся заряженных частиц с другими заряженными или нейтральными частицами вещества.

Прохождение по проводнику электрического тока сопровождается выделением в нем энергии. Эта энергия определяется работой тока: произведением перенесенного заряда и напряжения на концах проводника.

Работа тока

При упорядоченном движении заряженных частиц в проводнике электрическое поле совершает работу. Эту работу принято называть работой тока.

Если за промежуток времени Δt через поперечное сечение произвольного участка проводника проходит заряд Δq, то электрическое поле за это время совершит работу (см. § 1.19)

А = AqU,

где U — напряжение на концах проводника. Так как сила тока

Работа тока на участке цепи равна произведению силы тока, напряжения на этом участке и времени, в течение которого совершалась работа.

Согласно закону сохранения энергии эта работа должна быть равна изменению энергии рассматриваемого участка цепи. Поэтому энергия, выделяемая на данном участке цепи за время Δt, равна работе тока .

Если в формуле (2.7.1) выразить либо напряжение через силу тока (U = IR), либо силу тока через напряжение то получим еще две формулы для работы тока:

Формула (2.7.1) является универсальной, так как для ее вывода мы пользовались только законом сохранения энергии, который справедлив во всех случаях. Формулы (2.7.2) и (2.7.3) получены из формулы (2.7.1) с помощью закона Ома для однородных участков цепи. Поэтому эти формулы справедливы только в том случае, когда работа тока полностью идет на увеличение внутренней энергии проводника.

Формулой (2.7.2) удобно пользоваться при последовательном соединении проводников, так как сила тока в этом случае одинакова во всех проводниках. Формула (2.7.3) удобна при параллельном соединении проводников, так как напряжение на всех проводниках одинаково.

Формулировка

Закон джоуля ленца формулировка словесно выглядит следующим образом: мощность тепла, которая выделяется в проводниковом элементе в момент протекания в нем электротока имеет пропорциональную зависимость умножения плотности электрополя на напряженность.

Его по-другому можно сформулировать так: энергия, протекая по проводнику, перемещает электрозаряд в электрополе. Так, электрополе совершает работу. Работа производится благодаря проводниковому нагреванию. Энергия превращается в тепло.

Однако, из-за чрезмерного проводникового нагрева при помощи тока и электрооборудования, может повредиться проводка и сами аппараты. Сильное перегревание опасно, когда есть короткое замыкание в проводах. Из-за этого проводники могут иметь большое токовое значение.

Что касается интегральной формы тонких проводников правило или уравнение Джоуля — Ленца звучит так: то тепло, которое выделяется за время в конкретном участке электроцепи, определяется квадратным произведением токовой силы на сопротивление участка.

Обратите внимание! Закон Джоуля-Ленца обладает достаточно общим характером, потому что не имеет зависимости от природы, силу которой генерирует электроток. Из практики можно утверждать, что он справедлив, как для электролитов, так проводников и полупроводников

Из практики можно утверждать, что он справедлив, как для электролитов, так проводников и полупроводников.

Упрощенная формулировка

Мощность тока

Любой электрический прибор (лампа, электродвигатель и т. д.) рассчитан на потребление определенного количества энергии в единицу времени

Поэтому наряду с работой тока очень важное значение имеет понятие мощность тока. Мощность тока Р равна отношению работы тока А за время Δt к этому интервалу времени:

Пользуясь формулой (2.7.1), можно равенству (2.7.4) придать форму:

Формула (2.7.5) является универсальной формулой для вычисления мощности тока. С помощью закона Ома можно получить еще две формулы мощности тока:

Формулы (2.7.6) и (2.7.7), как и (2.7.2) и (2.7.3), пригодны только тогда, когда работа тока полностью идет на увеличение внутренней энергии.

В СИ единицей работы тока является джоуль (Дж), а мощности — ватт (Вт). На практике широко используется внесистемная единица работы тока — киловатт-час (кВт • ч): 1 кВт • ч = 3,6 • 106 Дж.

Применение закона Джоуля-Ленца в жизни

Открытие закона Джоуля-Ленца имело огромные последствия для практического применения электрического тока. Уже в 19 веке стало возможным создать более точные измерительные приборы, основанные на сокращении проволочной спирали при её нагреве протекающим током определённой величины – первые стрелочные вольтметры и амперметры. Появились первые прототипы электрических обогревателей, тостеров, плавильных печей – использовался проводник с высоким удельным сопротивлением, что позволяло получить довольно высокую температуру.

Были изобретены плавкие предохранители, биметаллические прерыватели цепи (аналоги современных тепловых реле защиты), основанные на разнице нагрева проводников с разным удельным сопротивлением. Ну и, конечно же, обнаружив что при определённой силе тока проводник с высоким удельным сопротивлением способен нагреться докрасна , данный эффект использовали в качестве источника света. Появились первые лампочки.

Проводник (угольная палочка, бамбуковая нить, платиновая проволока и т.д.) помещали в стеклянную колбу, откачивали воздух для замедления процесса окисления и получали незатухаемый, чистый и стабильный источник света – электрическую лампочку.

1.11. Работа и мощность тока window.top.document.title = «1.11. Работа и мощность тока»;

При протекании тока по однородному участку цепи электрическое поле совершает работу. За время Δt по цепи протекает заряд Δq = I Δt. Электрическое поле на выделенном учестке совершает работу

U₁₂работой электрического тока

Если обе части формулы

RIt

Это соотношение выражает закон сохранения энергии для однородного участка цепи.

Работа ΔA электрического тока I, протекающего по неподвижному проводнику с сопротивлением R, преобразуется в тепло ΔQ, выделяющееся на проводнике.

Закон преобразования работы тока в тепло был экспериментально установлен независимо друг от друга Дж. Джоулем и Э. Ленцем и носит название закона Джоуля–Ленца.

Мощность электрического тока равна отношению работы тока ΔA к интервалу времени Δt, за которое эта работа была совершена:

Работа электрического тока в СИ выражается в джоулях (Дж), мощность – в ваттах (Вт).

Рассмотрим теперь полную цепь постоянного тока, состоящую из источника с электродвижущей силой и внутренним сопротивлением r и внешнего однородного участка с сопротивлением R. записывается в виде

Умножив обе части этой формулы на Δq = IΔt, мы получим соотношение, выражающее закон сохранения энергии для полной цепи постоянного тока:

Первый член в левой части ΔQ = R I2Δt – тепло, выделяющееся на внешнем участке цепи за время Δt, второй член ΔQ_ист = r I2Δt – тепло, выделяющееся внутри источника за то же время.

Выражение IΔt равно работе сторонних сил ΔA_ст, действующих внутри источника.

При протекании электрического тока по замкнутой цепи работа сторонних сил ΔA_ст преобразуется в тепло, выделяющееся во внешней цепи (ΔQ) и внутри источника (ΔQ_ист).

Следует обратить внимание, что в это соотношение не входит работа электрического поля. При протекании тока по замкнутой цепи электрическое поле работы не совершает; поэтому тепло производится одними только сторонними силами, действующими внутри источника

Роль электрического поля сводится к перераспределению тепла между различными участками цепи.

Внешняя цепь может представлять собой не только проводник с сопротивлением R, но и какое-либо устройство, потребляющее мощность, например, электродвигатель постоянного тока. В этом случае под R нужно понимать эквивалентное сопротивление нагрузки. Энергия, выделяемая во внешней цепи, может частично или полностью преобразовываться не только в тепло, но и в другие виды энергии, например, в механическую работу, совершаемую электродвигателем. Поэтому вопрос об использовании энергии источника тока имеет большое практическое значение.

Полная мощность источника, то есть работа, совершаемая сторонними силами за единицу времени, равна

коэффициентом полезного действия источника

На рис. 1.11.1 графически представлены зависимости мощности источника P_ист, полезной мощности P, выделяемой во внешней цепи, и коэффициента полезного действия η от тока в цепи I для источника с ЭДС, равной , и внутренним сопротивлением r. Ток в цепи может изменяться в пределах от I = 0 (при ) до (при R = 0).

Рисунок 1.11.1.Зависимость мощности источника P_ист, мощности во внешней цепи P и КПД источника η от силы тока

Из приведенных графиков видно, что максимальная мощность во внешней цепи P_max, равная

I → 0R → ∞P

ПРИМЕРЫ ЗАДАНИЙ

Часть 1

1. Силу тока в проводнике увеличили в 2 раза. Как изменится количество теплоты, выделяющееся в нём за единицу времени, при неизменном сопротивлении проводника?

1) увеличится в 4 раза
2) уменьшится в 2 раза
3) увеличится в 2 раза
4) уменьшится в 4 раза

2. Длину спирали электроплитки уменьшили в 2 раза. Как изменится количество теплоты, выделяющееся в спирали за единицу времени, при неизменном напряжении сети?

1) увеличится в 4 раза
2) уменьшится в 2 раза
3) увеличится в 2 раза
4) уменьшится в 4 раза

3. Сопротивления резистор \( R_1 \) в четыре раза меньше сопротивления резистора \( R_2 \). Работа тока в резисторе 2

1) в 4 раза больше, чем в резисторе 1
2) в 16 раз больше, чем в резисторе 1
3) в 4 раза меньше, чем в резисторе 1
4) в 16 раз меньше, чем в резисторе 1

4. Сопротивление резистора \( R_1 \) в 3 раза больше сопротивления резистора \( R_2 \). Количество теплоты, которое выделится в резисторе 1

1) в 3 раза больше, чем в резисторе 2
2) в 9 раз больше, чем в резисторе 2
3) в 3 раза меньше, чем в резисторе 2
4) в 9 раз меньше, чем в резисторе 2

5. Цепь собрана из источника тока, лампочки и тонкой железной проволоки, соединенных последовательно. Лампочка станет гореть ярче, если

1) проволоку заменить на более тонкую железную
2) уменьшить длину проволоки
3) поменять местами проволоку и лампочку
4) железную проволоку заменить на нихромовую

6. На рисунке приведена столбчатая диаграмма. На ней представлены значения напряжения на концах двух проводников (1) и (2) одинакового сопротивления. Сравните значения работы тока \( A_1 \) и \( A_2 \) в этих проводниках за одно и то же время.

1) \( A_1=A_2 \)
2) \( A_1=3A_2 \)
3) \( 9A_1=A_2 \)
4) \( 3A_1=A_2 \)

7. На рисунке приведена столбчатая диаграмма. На ней представлены значения силы тока в двух проводниках (1) и (2) одинакового сопротивления. Сравните значения работы тока \( A_1 \) и \( A_2 \) в этих проводниках за одно и то же время.

1) \( A_1=A_2 \)
2) \( A_1=3A_2 \)
3) \( 9A_1=A_2 \)
4) \( 3A_1=A_2 \)

8. Если в люстре для освещения помещения использовать лампы мощностью 60 и 100 Вт, то

А. Большая сила тока будет в лампе мощностью 100 Вт.
Б. Большее сопротивление имеет лампа мощностью 60 Вт.

Верным(-и) является(-ются) утверждение(-я)

1) только А
2) только Б
3) и А, и Б
4) ни А, ни Б

9. Электрическая плитка, подключённая к источнику постоянного тока, за 120 с потребляет 108 кДж энергии. Чему равна сила тока в спирали плитки, если её сопротивление 25 Ом?

1) 36 А
2) 6 А
3) 2,16 А
4) 1,5 А

10. Электрическая плитка при силе тока 5 А потребляет 1000 кДж энергии. Чему равно время прохождения тока по спирали плитки, если её сопротивление 20 Ом?

1) 10000 с
2) 2000 с
3) 10 с
4) 2 с

11. Никелиновую спираль электроплитки заменили на нихромовую такой же длины и площади поперечного сечения. Установите соответствие между физическими величинами и их возможными изменениями при включении плитки в электрическую сеть. Запишите в таблицу выбранные цифры под соответствующими буквами. Цифры в ответе могут повторяться.

ФИЗИЧЕСКАЯ ВЕЛИЧИНА
A) электрическое сопротивление спирали
Б) сила электрического тока в спирали
B) мощность электрического тока, потребляемая плиткой

ХАРАКТЕР ИЗМЕНЕНИЯ
1) увеличилась
2) уменьшилась
3) не изменилась

12. Установите соответствие между физическими величинами и формулами, по которым эти величины определяются. Запишите в таблицу выбранные цифры под соответствующими буквами.

ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ
A) работа тока
Б) сила тока
B) мощность тока

ФОРМУЛЫ
1) \( \frac{q}{t} \)
2) \( qU \)
3) \( \frac{RS}{L} \)
4) \( UI \)
5) \( \frac{U}{I} \)

Часть 2

13. Нагреватель включён последовательно с реостатом сопротивлением 7,5 Ом в сеть с напряжением 220 В. Каково сопротивление нагревателя, если мощность электрического тока в реостате составляет 480 Вт?

Опыты Ленца

Перенесемся в 19 век-эпоху накопления знаний и подготовки к технологическому прыжку 20 века. Эпоха, когда по всему миру различные учёные и просто изобретатели-самоучки чуть ли не ежедневно открывают что-то новое, зачастую тратя огромное количество времени на исследования и, при этом, не представляя конечный результат.

Один из таких людей, русский учёный Эмилий Христианович Ленц, увлекался электричеством, на тогдашнем примитивном уровне, пытаясь рассчитывать электрические цепи. В 1832 году Эмилий Ленц “застрял” с расчётами, так как параметры его смоделированной цепи “источник энергии – проводник – потребитель энергии” сильно разнились от опыта к опыту. Зимой 1832-1833 года учёный обнаружил, что причиной нестабильности является кусочек платиновой проволоки, принесённый им с холода. Отогревая или охлаждая проводник, Ленц также заметил что существует некая зависимость между силой тока, электрическим сопротивлением и температурой проводника.

При определённых параметрах электрической цепи проводник быстро оттаивал и даже слегка нагревался. Измерительных приборов в те времена практически никаких не существовало – невозможно было точно измерить ни силу тока, ни сопротивление. Но это был русский физик, и он проявил смекалку. Если это зависимость, то почему бы ей не быть обратимой?

Для того чтобы измерить количество тепла, выделяемого проводником, учёный сконструировал простейший “нагреватель” – стеклянная ёмкость, в которой находился спиртосодержащий раствор и погружённый в него платиновый проводник-спираль. Подавая различные величины электрического тока на проволоку, Ленц замерял время, за которое раствор нагревался до определённой температуры. Источники электрического тока в те времена были слишком слабы, чтобы разогреть раствор до серьёзной температуры, потому визуально определить количество испарившегося раствора не представлялось возможным. Из-за этого процесс исследования очень затянулся – тысячи вариантов подбора параметров источника питания, проводника, долгие замеры и последующий анализ.
