Взаимодействие токов

Формулировка закона Ампера

При исследовании параллельных проводников с током было выяснено, что между ними действует сила притяжения, если токи однонаправленные, и отталкивания, если токи противоположно направленные. Сила взаимодействия токов зависит пропорционально от произведения сил токов и длины проводника. Справедливо также утверждение, что она обратно пропорциональна имеющемуся между проводами расстоянию. Математическая формулировка выглядит следующим образом:

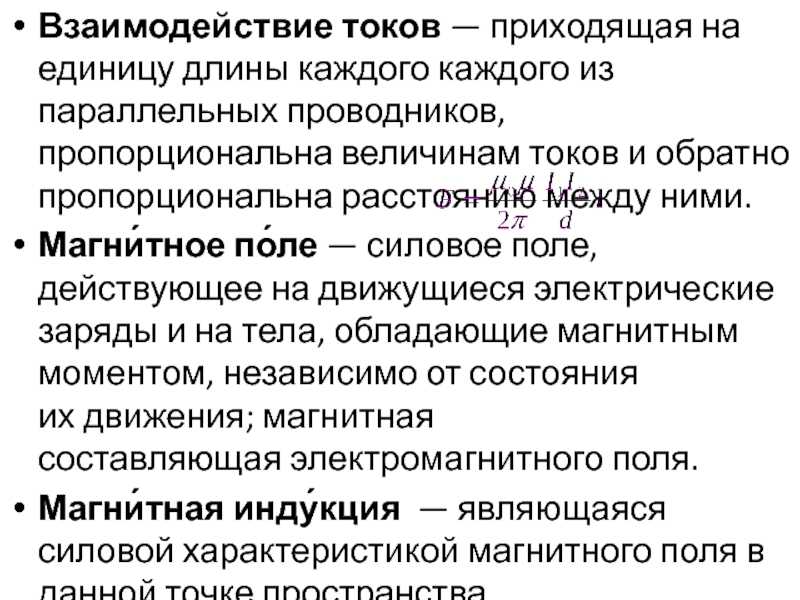

Закон Ампера в такой формулировке показывает, что расчет силы магнитного поля производится по отношению к единице длины проводника. Силу, которую проводник с током испытывает в магнитном поле, называют силой Ампера.

Взаимодействие токов возможно лишь при наличии магнитных полей вокруг проводников. Эти поля создают движущиеся заряды. У магнитов постоянных магнитное поле, как утверждает закон Ампера, тоже возникает под воздействием электрических микротоков, но только тех, которые циркулируют внутри молекул вещества.

При описании магнитного поля принято использовать силовую характеристику, аналогичную вектору напряженности электрополя. Ее называют вектором магнитной индукции и обозначают латинской буквой «B». В системе СИ за единицу измерения данной характеристики принята Тесла: 1 Тл = 1 Н/А×м.

Направление вектора МИ определяется по правилу буравчика. Если штопор направить перпендикулярно плоскости проводника с током, то движение краёв рукоятки укажет направление вектора напряжённости. Подразумевается, что рукоятка будет вращаться по ходу часовой стрелки, если наблюдать сзади.

3.24. Приложение к теореме Остроградского-Гаусса

Для любого вектора a можно записать его поток:

Так как интегрирование и дифференцирование по сути своей противоположные операции, то можно записать, например:

Интегрирование и дифференцирование по одному и тому же параметру по сути взаимно компенсирующие операции. Тогда можно записать для вектора а:

Где dV=dx*dy*dz.

А так же:

Таким образом, можно связать линейный, поверхностный и объемный интегралы, т.е. можно переходить от линейного к поверхностному, и от поверхностного к объёмному интегралу.

Приложение к теореме Остроградского-Гаусса мы используем при рассмотрении уравнений Максвелла.

Закон Ампера

Закон, определяющий силу, действующую на проводник с током в магнитном поле, был открыт А. Ампером в 1820 г.

На проводник с током в магнитном поле действует сила (названная впоследствии силой Ампера), равная произведению тока в проводнике, модуля магнитной индукции, длины проводника и синуса угла между направлениями вектора магнитной индукции.

Формула закона Ампера:

$$F= I |\overrightarrow B| Δl sin \alpha$$

Для определения направления силы Ампера используется правило левой руки: если левую руку расположить так, чтобы линии магнитной индукции входили в ладонь, а четыре пальца указывали бы направление тока, то большой палец укажет направление силы Ампера.

Рис. 3. Правило левой руки.

Что мы узнали?

Проводники с током взаимодействуют друг с другом с помощью магнитного поля. Это поле порождается движущимися электрическими зарядами и любым проводником с током. Сила взаимодействия токов называется силой Ампера. Ее модуль определяется по закону Ампера, а направление — мнемоническим правилом левой руки.

/10

Вопрос 1 из 10

3.28. IV уравнение Максвелла

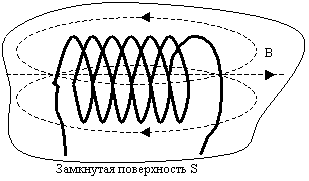

Если есть соленоид, по которому течет ток, то соленоид формирует магнитное поле. Принцип силовых линий магнитного поля B — замкнутость. Найдем поток векторов B, который по теореме Остроградского есть . Полный поток векторов найдем, замкнув соленоид поверхностью S.

Чтобы посчитать этот поток, мы должны учесть как входящие, так и выходящие через поверхность S силовые линии B магнитного поля. Результатом является компенсация этих линий, то есть общий поток равен нулю, т.к. количество входящих и выходящих линий B через поверхность S одинаково из-за замкнутости линий. Используя приложение к теореме перейдем от поверхностного интеграла к объемному

Отсюда следует, что в объеме, в котором находится соленоид, как источник магнитного поля, нет зарядов. Это IV уравнение Максвелла.

Видео по теме

https://youtube.com/watch?v=ufLl9X5tgf0

Взаимодействие параллельных проводников с током (параллельных токов)

Определить в некоторой точке пространства вектор индукции магнитного поля B, порождаемого постоянным электрическим током I, можно с помощью Закона Био-Савара. Это делается путем суммирования всех вкладов в магнитное поле от отдельных элементов тока.

Магнитное поле элемента тока dI, в точке, заданной вектором r, по Закону Био-Савара находится так (в системе СИ):

Одна из типичных задач состоит в том, чтобы далее определить силу взаимодействия двух параллельных токов. Ведь токи, как известно, порождают собственные магнитные поля, а ток, находящийся в магнитном поле (другого тока) испытывает на себе действие силы Ампера.

Под действием силы Ампера, противоположно направленные токи взаимно отталкиваются, а токи направленные в одну сторону — взаимно притягиваются.

Прежде всего для прямого тока I нам необходимо найти магнитное поле B на некотором расстоянии R от него.

Для этого вводится элемент длины тока dl (по направлению тока), и рассматривается вклад от тока в месте расположения данного элемента длины — в общую индукцию магнитного поля применительно к выбранной точке пространства.

Сначала будем записывать выражения в системе СГС, то есть появится коэффициент 1/с, а в конце приведем запись в системе СИ, где появится магнитная постоянная.

По правилу нахождения векторного произведения, вектор dB — результат векторного произведения dl на r для любого элемента dl, в каком бы месте рассматриваемого проводника он не находился, всегда будет направлен за плоскость рисунка. Результат будет равен:

Произведение косинуса на dl можно выразить через r и угол:

Значит выражение для dB примет вид:

Далее выразим r через R и косинус угла:

И выражение для dB примет вид:

Далее необходимо это выражение проинтегрировать в пределах от -пи/2 до +пи/2, и в результате получим для B в точке на расстоянии R от тока следующее выражение:

Можно сказать, что вектор B найденной величины, для выбранной окружности радиуса R, через центр которой перпендикулярно проходит данный ток I, всегда будет направлен по касательной к данной окружности, какую бы точку окружности мы ни выбрали. Здесь присутствует осевая симметрия, так что вектор B в любой точке окружности получается одной и той же длины.

Теперь рассмотрим параллельные постоянные токи и решим задачу нахождения сил их взаимодействия. Допустим, что параллельные токи направлены в одну и ту же сторону.

Изобразим магнитную силовую линию в форме окружности радиуса R (о которой речь шла выше). И пусть второй проводник расположен параллельно первому в какой-то точке данной силовой линии, то есть в месте с индукцией, значение которой (в зависимости от R) мы только что научились находить.

Магнитное поле в этом месте направлено за плоскость рисунка, и оно действует на ток I2. Выделим элемент длины тока l2, равный одному сантиметру (единица длины в системе СГС). Далее рассмотрим силы, действующие на него. Будем использовать Закон Ампера. Индукцию в месте расположения элемента длины dl2 тока I2 мы нашли выше, она равна:

Следовательно сила, действующая со стороны всего тока I1 на единицу длины тока I2 будет равна:

Это и есть сила взаимодействия двух параллельных токов. Поскольку токи однонаправленные и они притягиваются, то сила F12 со стороны тока I1 направлена так, что она тянет ток I2 в сторону тока I1. Со стороны же тока I2 на единицу длины тока I1 действует сила F21 равной величины, но направленная в сторону противоположную силе F12, в соответствии с третьим законом Ньютона.

В системе СИ, сила взаимодействия двух постоянных параллельных токов находится по следующей формуле, где коэффициент пропорциональности включает в себя магнитную постоянную:

3.12. Магнитный момент контура с током

Пусть r — плечо силы. (См. предыдущий рисунок) .

. Если F_A перпендикулярна r, тогда Sin=1. Это момент силы, действующий на I или III участок контура. Площадь S — между линией A B и участком тока I или III.

Поскольку в каждой из противоположных сторон контура действует самостоятельная сила Ампера, то за площадь для суммарного момента сил принимается не половина, а вся площадь контура. Тогда вводится понятие магнитного момента контура с током как собственной характеристики контура, которая численно равна произведению P=IS, где S это вся площадь контура. Направление магнитного момента задается нормалью контура с током

Тогда полный момент силы, действующий на контур с током в магнитном поле, численно равен: .

3.11. Действие магнитного поля на контур с током

Для удобства предположим, что контур имеет прямоугольную форму.

1) Пусть dl перпендикулярен B, т. е. любой элемент контура перпендикулярен силовым линиям. Cилы Ампера, действующие на каждый прямолинейный участок контура, указаны на рисунке.

Если контур с током расположен перпендикулярно силовым линиям, то действие поля выражается в сжимании и разжимании контура. Если же контур состоит из упругого проводника, то внешнего изменения положения в пространстве не будет.

2) площадь контура с током параллельна силовым линиям. То есть нормаль плоскости контура перпендикулярна вектору магнитной индукции.

Тогда силы Ампера на каждом участке:

I. Sin=1, F_A≠0, сила направлена от нас.

II, IV. Sin=0, F_A=0, То есть на элемент контура с током лежащим вдоль силовых линий F_A не действует.

III Sin=1, F_A≠0, сила направлена к нам. Тогда если контур с током закрепить в точках A и B ,то при таком расположении его в магнитном поле он будет вращаться, то есть на него действует момент силы.

3.16. Вихревые токи или токи Фуко

В связанных контурах для передачи энергии переменного электрического тока из одного участка цепи в другой, часто используются магнитопроводящие среды.

При подаче переменного напряжения (тока) на первый 1 соленоид со второго 2 можно снять переменное напряжение (ток) противоположного направления (закон Фарадея-Ленца) Так как магнитное поле замкнутое, то сердечники делаются сплошными, чтобы избежать потери магнитного поля. Тогда сам сердечник создает замкнутый контур, по которому может протекать электрический ток. Если сопротивление сердечника мало, то по закону Джоуля-Ленца количество теплоты, выделившейся на этом сердечнике, будет велико. То есть . Эта теплота отбирается от энергии переменного электрического тока, подаваемого на соленоид. Для того, чтобы избежать паразитных тепловых потерь, магнитнопроводящие сердечники делаются из специального металла, обладающего большим сопротивлением (углеродистая сталь — пермаллой, ферритовые сплавы).

Если в связанных между собой механических частях какой- либо установки присутствуют электрические цепи с переменным током, то для предотвращения перемещения одной механической части относительно другой( когда их невозможно закрепить жестко) подвижные части делают в виде электрической цепи. ЭДС препятствует изменению магнитного поля, вызываемого движением. Возникающая ЭДС создает собственное магнитное поле, препятствующее движению механической детали. Таким образом, её движение ограничено. Это явление называют током Фуко.

Индуцирование переменного тока и напряжения используется для создания переменных токов и напряжений в местах, недоступных человеку (в вакуумных устройствах, где требуется разогреть какую-либо деталь).

Пропуская переменный ток по наружному соленоиду мы индуцируем электрический ток внутри вакуумного объема и так как соленоид внутри замкнут сам на себя, то энергия тока второго соленоида переходит в тепловую энергию. Такие устройства называют индукционными печами (температура достигает в них ≈1000С).

ПРИМЕРЫ ЗАДАНИЙ

Часть 1

1. На рисунке показано, как установилась магнитная стрелка между полюсами двух одинаковых магнитов. Укажите полюса магнитов, обращённые к стрелке.

1) 1 — S, 2 — N
2) 1 — А, 2 — N
3) 1 — S, 2 — S
4) 1 — N, 2 — S

2. Па рисунке представлена картина линий магнитного поля от двух полосовых магнитов, полученная с помощью магнитной стрелки и железных опилок. Каким полюсам полосовых магнитов соответствуют области 1 и 2?

1) 1 — северному полюсу; 2 — южному
2) 1 — южному; 2 — северному полюсу
3) и 1, и 2 — северному полюсу
4) и 1, и 2 — южному полюсу

3. При прохождении электрического тока по проводнику магнитная стрелка, находящаяся рядом, расположена перпендикулярно проводнику. При изменении направления тока на противоположное. Стрелка

1) повернётся на 90°
2) повернётся на 180°
3) повернётся на 90° или на 180° в зависимости от значения силы тока
4) не изменит свое положение

4. Проводник, по которому протекает электрический ток, расположен перпендикулярно плоскости чертежа (см. рисунок). Расположение какой из магнитных стрелок, взаимодействующих с магнитным полем проводника с током, показано правильно?

1) 1
2) 2
3) 3
4) 4

5. Из проводника сделали кольцо и по нему пустили электрический ток. Ток направлен против часовой стрелки (см. рисунок). Как направлен вектор магнитной индукции в центре кольца?

1) вправо
2) влево
3) на нас из-за плоскости чертежа
4) от нас за плоскость чертежа

6. По катушке идёт электрический ток, направление которого показано на рисунке. При этом на концах железного сердечника катушки

1) образуются магнитные полюса — на конце 1 — северный полюс, на конце 2 — южный
2) образуются магнитные полюса — на конце 1 — южный полюс, на конце 2 — северный
3) скапливаются электрические заряды: на конце 1 — отрицательный заряд, на конце 2 — положительный
4) скапливаются электрические заряды: на конце 1 — положительный заряд, на конце 2 — отрицательный

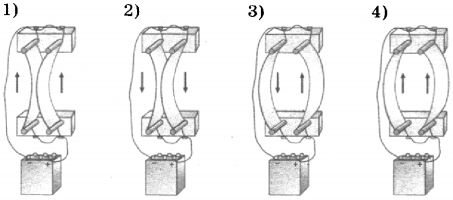

7. Два параллельно расположенных проводника подключили параллельно к источнику тока.

Направление электрического тока и взаимодействие проводников верно изображены на рисунке

8. В однородном магнитном поле на проводник с током, расположенный перпендикулярно плоскости чертежа (см. рисунок), действует сила, направленная

9. Сила, действующая на проводник с током, который находится в магнитном поле между полюсами магнита направлена

10. На рисунке изображён проводник с током, помещённый в магнитное поле. Стрелка указывает направление тока в проводнике. Вектор магнитной индукции направлен перпендикулярно плоскости рисунка к нам. Как направлена сила, действующая на проводник с током?

11. Из приведённых ниже утверждений выберите два правильных и запишите их номера в таблицу.

1) Вокруг неподвижных зарядов существует магнитное поле.
2) Вокруг неподвижных зарядов существует электростатическое поле.
3) Если разрезать магнит на две части, то у одной части будет только северный полюс, а у другой — только южный.
4) Магнитное поле существует вокруг движущихся зарядов.
5) Магнитная стрелка, находящаяся около проводника с током, всегда поворачивается вокруг своей оси.

12. Электрическая схема содержит источник тока, проводник АВ, ключ и реостат. Проводник АВ помещён между полюсами постоянного магнита (см. рисунок).

Используя рисунок, выберите из предложенного перечня два верных утверждения. Укажите их номера.

1) При перемещении ползунка реостата влево сила Ампера, действующая на проводник АВ, увеличится.
2) При замкнутом ключе проводник будет выталкиваться из области магнита вправо.
3) При замкнутом ключе электрический ток в проводнике имеет направление от точки В к точке А.
4) Магнитные линии поля постоянного магнита в области расположения проводника АВ направлены вертикально вниз.
5) Электрический ток, протекающий в проводнике АВ, создаёт однородное магнитное поле.

Часть 2

13. Участок проводника длиной 0,1 м находится в магнитном поле индукцией 50 мТл. Сила тока, протекающего по проводнику, 10 А. Какую работу совершает сила ампера при перемещении проводника на 8 см в направлении своего действия? Проводник расположен перпендикулярно линиям магнитной индукции.

Направление электромагнитной силы

Если взять проводник с током и расположить его между полюсами магнита, как показано на рисунке ниже, то сила Ампера находится по формуле:

F = B × L × I, поскольку α = 90 градусов и sinα = 1.

Определение вектора действия силы выполняется согласно правилу левой руки. В этом случае нужно расположить ладонь левой руки перпендикулярно к силовым линиям магнитного поля. Пальцы при этом должны быть направлены в ту сторону, в которую течет ток. В таком положении перпендикулярно отставленный большой палец будет показывать направление электромагнитной силы.

При определении вектора силы, действующей на проводник, нужно учитывать, что ток всегда направлен от плюса к минусу. Это сложилось исторически, а потом стало традицией, несмотря на то, что в проводниках ток представляет собой движение электронов, то есть, отрицательных частиц.

В рассматриваемой ситуации можно регулировать силу взаимодействия, увеличивая или уменьшая силу тока. При этом напряжённость магнитного поля остается неизменной.

Проиллюстрировать применение правила левой руки можно на простом примере. Как уже было сказано выше, параллельные проводники с однонаправленными токами притягиваются. Правило поможет разобраться, почему это происходит.

Вокруг каждого проводника, по которому протекает ток, возникает магнитное поле. Нужно определить, как будет направлен вектор его напряжённости. Если взгляд направить вдоль проводника, то линии магнитной индукции поля будут видны в виде окружностей. Другими словами, если мысленно обхватить проводник правой рукой, направив большой палец по течению тока, то остальные четыре пальца будут соответствовать линиям напряженности магнитного поля.

Помещая первый проводник параллельно второму проводнику в магнитное поле, созданное последним, можно определить направление электромагнитной силы, используя правило левой руки. Расположив ее таким образом, чтобы получить линии МИ, входящие в ладонь, а направление пальцев, совпадающее с направлением тока, можно увидеть, что отогнутый большой палец указывает на второй проводник.

Понятно, что данное правило одинаково относится к обоим проводникам. Следовательно, можно определить направление электромагнитной силы в различных ситуациях. Аналогично можно видеть, что при противоположном направлении токов, действует сила отталкивания.

Влияние замкнутого контура

Используя закон Ампера можно сделать вывод о том, каким будет магнитное поле замкнутого контура. Например, можно вертикально ориентировать рамку в поле, силовые линии которого направлены сверху вниз.

Чтобы определить, какое направление будет иметь магнитная индукция в этой ситуации, следует также воспользоваться правилом левой руки. Так как ток в нижней части рамки направлен вправо, руку нужно расположить так, чтобы пальцы были направлены, если смотреть на рисунок, тоже вправо. При этом ладонь должна быть открыта вверх. Большой палец в такой ситуации будет направлен в сторону от наблюдателя.

Применив это правило для верхней части рамки, можно увидеть, что сила Ампера действует по направлению к наблюдателю. То есть, рамке придано вращательное движение. Однако по мере приближения к горизонтальному положению эта сила уменьшается.

Если рамка будет обладать инерцией и благодаря ей проскочит горизонтальное положение, то описанные выше силы вновь начнут действовать: вначале слабо, а затем будут увеличиваться по мере достижения рамкой вертикального положения.

3.7. Силы, действующие в магнитном поле

Сила Лоренца — сила, действующая со стороны магнитного поля на движущийся заряд. Эмпирически получаем F В векторной форме F, а в скалярной форме .

Принято правило левой руки (для “+” заряда для нахождения направления силы Лоренца): если вектор входит в ладонь, вектор направлен по отогнутым пальцам, то направлена, как показывает большой палец. Правило правой руки для отрицательного заряда аналогично. Если на заряд действуют и электрическая и магнитная силы, то в этом случае сила Лоренца равна в векторной форме:

. Результат действия этих двух сил будет зависеть от их ориентации в пространстве.

3.7.1. Сравнение электрической и магнитной сил

Сравним взаимодействие зарядов (сила Кулона) и токов, образованных этими зарядами (сила ампера) в параллельных проводниках.

Магнитное поле, действующее на заряд, создается другим зарядом, движущимся относительно первого. Предположим, что ν₁=ν₂, заряды находятся на расстоянии r друг от друга. Возьмем перпендикулярно , то есть , тогда по закону Био-Савара-Лапласа выражаем с учетом этого получили выражение для Fэ/Fм. Известно, что . Пусть среда вакуум. Тогда если ε=1, μ=1,

Получим .

Следствия:

Электрическая сила больше магнитной
Магнитная сила принимает существенные значения, когда скорости зарядов близки к скорости света. Если бы С
Поскольку скорость света конечна, магнитная сила релятивистская, то есть проявляет себя при скоростях, близких к скорости света.

3.17. Энергия магнитного поля

Как любое поле, магнитное поле обладает энергией. Легче всего исследуется однородное магнитное поле, которое находится в соленоиде.

При замкнутом ключе внутри соленоида накапливается магнитная энергия. Если величину тока не менять в стационарных условиях, то часть тока идет через нагрузку, например, лампочку Л, другая часть через соленоид L.

При выключении ЭДС батареи в момент времени ток, протекающий в соленоиде, уменьшается и вызывает ЭДС электромагнитной индукции, препятствующую этому уменьшению. Эта ЭДС стремиться поддержать ток на нагрузке.

Поэтому величина тока на приборе плавно уменьшиться. Это происходит за счет энергии магнитного поля, накопленной в соленоиде.

Можно записать работу по переносу заряда для поддержания тока в цепи при выключении ключа, которая происходит за счет энергии магнитного поля, запасенной в соленоиде.

а так, как (Закон Фарадея-Ленца) и dq=Idt,

то — закон сохранения энергии.

Тогда полная энергия магнитного поля:

— полная магнитная энергия, запасенная в соленоиде с индуктивностью L. Аналогична ситуация с включением.

Схема включения цепи с соленоидом. Время релаксации τ — время, необходимое для установления в рабочих цепях режима равновесной (стационарной) работы.

3.1. Электромагнетизм

Электромагнетизм — это раздел электричества, рассматривающий воздействие движущихся зарядов на движущиеся заряды.

Движение заряда может быть равномерным (I закон Ньютона). Если к такому заряду привязать систему отсчета, то в этой системе заряд не движется. Таким образом, если другая заряженная частица движется параллельно первой с той же скоростью и в том же направлении, то между ними не будет магнитного взаимодействия, а только кулоновское взаимодействие. Итак, чтобы магнитное взаимодействие проявилось, частицы должны двигаться или с разной скоростью или в разном направлении.

Связь характеристик магнитного поля:

B = µ*H; где B — индукция магнитного поля; H — напряженность магнитного поля; µ = 1,16 * 10-6

Для того, чтобы заряды направленно двигались в пространстве, необходимо наличие проводящей среды, специально ориентированной в пространстве.

3.22. Уравнение Максвелла. Обобщение теории магнитного поля (обобщение электродинамики)

Имеется замкнутый контур и внешнее магнитное поле, меняющееся во времени. Если внешнее магнитное поле создается соленоидом с током, то изменение магнитного поля через контур произойдет, если

в соленоид вносим сердечник,
меняем ток в этом соленоиде,
изменяем положение соленоида относительно контура.

Тогда в контуре появляется ЭДС по закону Фарадея-Ленца, препятствующая изменению внешнего магнитного поля, то есть стрелка прибора, который можно подключить к контуру, отклоняется, в контуре идет движении зарядов, то есть появляется электрический ток. Так как до включения магнитного поля заряды в проводнике находились в неподвижности, значит после включения поля сила Лоренца не должно действовать на заряды. Откуда же берется ЭДС? Единственным объяснением появления ЭДС в контуре, то есть движения зарядов, является появление электрического поля, сила Кулона которого заставляет заряды двигаться. Напряженность такого поля

Не зная источника внешнего магнитного поля можно записать для ЭДС в контуре

Примем

— оператор дифференцирования по координатам (декартовым или полярным). Аналогично

. Окончательно имеем:

Напряжение, выраженное через законы электростатики, и ЭДС, возникшее в контуре, есть одно и то же. Тогда интегралы равны между собой, а, следовательно, и подинтегральные выражения равны.

. Здесь отображена связь между неоднородным электрическим полем и переменным магнитным.

3.19. Единицы измерения магнитных величин

1. Магнитный момент: , где — единичный вектор, нормаль к площади контура, определяющий ее ориентацию в пространстве.
2. Магнитная индукция: так как (см. § 12), то — тесла.
3. Магнитный поток Ф: .
4. Потокосцепление
5. Индуктивность — коэффициент, зависящий от геометрических размеров соленоида.

Напряженность магнитного поля для витка с током или для соленоида .
Магнитная проницаемость m — показывает, во сколько раз магнитное поле в среде отличается от магнитного поля в вакууме.- для среды. — безразмерная.
Магнитная постоянная

Аналогия: магнитное поле механика

Механика	Магнетизм
S( r ) – путь	q — заряд
— скорость	— ток
— ускорение	не имеет самостоятельного названия
m — мера инертности (сопротивляемость силе)	L — определяет инерциальность электрических цепей (сопротивляемость изменению тока)
F — сила, заставляющая тело двигаться.	ε – сила, двигающая заряды, не электрического происхождения.

Аналогия между силой и ЭДС заключается в том, что сила есть вектор и направление его действия в пространстве легко установить, а ЭДС — скаляр, и направление его действия на изменение тока в цепи указывается знаком “-”

3.15. Явление самоиндукции

Возьмем один соленоид. Если в таком соленоиде изменять величину тока, то в контуре соленоида возникает ЭДС, стимулирующая магнитное поле, и препятствующая изменению тока в соленоиде.

— коэффициент самоиндукции, связывающий ЭДС электромагнитной индукции и ток. Его называют индуктивностью соленоида.

Индуктивность — характеристика соленоида, связывающая скорость изменения тока в соленоиде с препятствующей ей ЭДС и определяемая только геометрическим устройством соленоида.

— аналогия со вторым законом Ньютона. — вторая производная заряда, аналогично в механике — вторая производная пути. Тогда закон электромагнитной индукции похож на — второй закон механики Ньютона. аналогичные характеристики

3.26. II-ое уравнение Максвелла

Используем соленоид для создания магнитного поля. r- радиус соленоида, l — его длина, N — число витков, n — удельное число витков соленоида. Запишем напряженность соленоида

Если предположим, что соленоид намотан в один слой и витки плотно прилегают друг к другу, то — толщина одного витка. Тогда можно считать d, как элемент l, или d=dl.

Продифференцируем левую и правую часть по координатам.

— площадь сечения проводника, из которого сделан соленоид. По определению

, плотность тока

Если внутри соленоида находится среда с μ>1, то магнитное поле в соленоиде усиливается за счет электрического поля, обусловленного протекающим по проводнику током. Так как среда в соленоиде непроводящая, то электрическое поле вызывает в этой среде только смещение зарядов (смотри раздел “диэлектрики”). Тогда плотность тока зарядов проводимости и смещенных зарядов в самом общем случае, когда есть и свободные и связанные заряды

Как и в диэлектриках смещение зарядов вызывается электрической индукцией, а именно . Тогда имеем — второе уравнение Максвелла, которое говорит, что электрическое поле, которое вызывало в проводнике электрический ток проиндуцировало в среде усиление магнитного поля, то есть сформировало его.

В I уравнении знак “-” означает, что переменное магнитное поле вызывает электрический ток, который генерирует магнитное поле, препятствующее изменению внешнего магнитного поля. Это связанно с законом сохранения энергии. Во II уравнении минус не ставится, так как за направление электрического тока принято движение положительных зарядов, а реально движутся отрицательные.

Магнитное поле

Из курса физики в 11 классе известно, что между неподвижными электрическими зарядами существуют силы взаимного притяжения или отталкивания, называемые кулоновскими, по имени открывшего их ученого.

Однако опыт показывает, что если заряды движутся, то между ними возникают дополнительные силы другой природы. Поскольку электрический ток — это движение зарядов, то эти же силы должны возникать и между двумя токами. И опыт это подтверждает.

Если взять два параллельных проводника токов, окажется, что проводники будут притягиваться друг к другу, если ток в них будет течь в одном направлении, и отталкиваться, если ток будет течь в противоположных направлениях:

Рис. 1. Взаимодействие двух проводников с током.

Этот опыт показывает, что подобно тому, как вокруг покоящегося заряда возникает электрическое поле, вокруг проводника с током также возникает силовое поле, которое называется магнитным. Взаимодействие электрических токов — это проявление магнитного поля.

6.5. Взаимодействие двух проводников с током

Применим закон Ампера для вычисления силы взаимодействия двух длинных прямолинейных проводников с токами I₁ и I₂, находящихся на расстоянии d друг от друга (рис. 6.26).

Рис. 6.26. Силовое взаимодействие прямолинейных токов: 1 — параллельные токи; 2 — антипараллельные токи

Проводник с током I₁ создает кольцевое магнитное поле, величина которого в месте нахождения второго проводника равна

Это поле направлено «от нас» ортогонально плоскости рисунка. Элемент второго проводника испытывает со стороны этого поля действие силы Ампера

Подставляя (6.23) в (6.24), получим

При параллельных токах сила F₂₁ направлена к первому проводнику (притяжение), при антипараллельных — в обратную сторону (отталкивание).

Аналогично на элемент проводника 1 действует магнитное поле, создаваемое проводником с током I₂ в точке пространства с элементом с силой F₁₂. Рассуждая таким же образом, находим, что F₁₂ = –F₂₁, то есть в этом случае выполняется третий закон Ньютона.

Итак, сила взаимодействия двух прямолинейных бесконечно длинных параллельных проводников, рассчитанная на элемент длины проводника, пропорциональна произведению сил токов I₁ и I₂ протекающих в этих проводниках, и обратно пропорциональна расстоянию между ними. В электростатике по аналогичному закону взаимодействуют две длинные заряженные нити.

На рис. 6.27 представлен опыт, демонстрирующий притяжение параллельных токов и отталкивание антипараллельных. Для этого используются две алюминиевые ленты, подвешенные вертикально рядом друг с другом в слабо натянутом состоянии. При пропускании через них параллельных постоянных токов силой около 10 А ленты притягиваются. а при изменении направления одного из токов на противоположное — отталкиваются.

Рис. 6.27. Силовое взаимодействие длинных прямолинейных проводников с током

На основании формулы (6.25) устанавливается единица силы тока — ампер, являющаяся одной из основных единиц в СИ.

Ампер — это сила неизменяюшегося тока, который, протекая по двум длинным параллельным проводникам, расположенным в вакууме на расстоянии 1 м, вызывает между ними силу взаимодействия 2×10 –7 Н на каждый метр длины провода.

Пример. По двум тонким проводам, изогнутым в виде одинаковых колец радиусом R = 10 см, текут одинаковые токи I = 10 А в каждом. Плоскости колец параллельны, а центры лежат на ортогональной к ним прямой. Расстояние между центрами равно d = 1 мм. Найти силы взаимодействия колец.

Решение. В этой задаче не должно смущать, что мы знаем лишь закон взаимодействия длинных прямолинейных проводников. Поскольку расстояние между кольцами много меньше их радиуса, взаимодействующие элементы колец «не замечают» их кривизны. Поэтому сила взаимодействия дается выражением (6.25), куда вместо надо подставить длину окружности колец Получаем тогда

Использование бесконечно малых величин

В указанных выше формулах применяются бесконечно малые величины (dF, dl). Их использование расширяет возможности расчёта параметров. Обычно экспериментально исследуются сравнительно простые ситуации, но при этом возникает необходимость получить формулы универсального характера.

В реальной жизни возможны, например, ситуации, когда напряжённость магнитного поля меняется по сложному закону или рассматриваются контуры проводников произвольной конфигурации.

Использование бесконечно малых величин даёт возможность обобщить результаты основополагающих экспериментов для самых разных ситуаций. Для этого могут быть применены методы дифференциального и интегрального исчисления.

При рассмотрении бесконечно малого участка провода речь идёт о величине, которая достаточно мала, чтобы считать её прямолинейной. В этом случае возможно применение уже существующих закономерностей. При помощи методов интегрирования можно перейти к проводам, которые имеют контур различной степени сложности или к рассмотрению магнитного поля сложной конфигурации.

Сила магнитного взаимодействия

Сила, действующая на проводник с током со стороны магнитного поля, была названа в честь первооткрывателя — силой Ампера. Эксперименты показали, что модуль силы Ампера F пропорционален длине проводника L и зависит от пространственного положения проводника в магнитном поле.

Для количественного описания действия магнитного поля на проводник с током была введена величина, названная магнитной индукцией B. Тогда сила Ампера будет равна:

$F = B*I*L$ (1),

где I — сила тока. Эта формула справедлива при вычислении модуля максимального значения силы Ампера, действующей на прямолинейный проводник в магнитном поле, вектор магнитного поля B направлен под 90 к вектору тока I.

Если проводник расположен под углом α к вектору магнитной индукции B, то вместо формулы (1) следует применять следующую формулу:

$F = B*I*L*sinα$ (2).
