Работа и мощность электрического тока. закон джоуля-ленца

Мгновенная электрическая мощность: вычисляем значение

Этот показатель устанавливает мгновенные величины измеряемых данных. Ключевое определение рассмотрено с учетом того, что единичный простой заряд (q) перемещается за определенное время Δt. На выполнение конкретного действия затрачивается энергия электрического тока PF1-F2 = U/ Δt или (U/ Δt) х q = U х (q/ Δt). Формула учитывает движение q за период Δt. Поскольку ток по классическому определению равняется заряду, переходящему из F1 в F2 (I = q/ Δt), выводится финальное выражение: PF1-F2 = U х I.

Условно допуская, что очень маленький промежуток времени, получаем мгновенную мощность для части электрической цепи P(t) = U(t) х I(t). Такие же выводы можно сделать с учетом соответствующего параметра сопротивления: P (t) = (I (t))2 х R = (U(t))2/ R.

Мощность некоторых электрических приборов

При оборудовании современной квартиры часто приходится решать задачи согласования нагрузок по отдельным линиям. Автоматический выключатель должен быть установлен правильно, чтобы избежать несчастных случаев. Начинают с уточнения параметров разводки. Далее проверяются группы подключенной бытовой техники. Типичная потребляемая мощность (Вт):

• персональный компьютер – 170–1250;
• ноутбук – 40-280;
• ЖК-телевизор – 120-265;
• железо – 450-1850;
• кондиционер – 1 200 – 2 500.

Подходящая машина определяется с учетом всех соответствующих факторов

Особое внимание уделяется нагрузкам с высокими значениями составляющей реактивной мощности

Электрический ток и нагрузка

В дело идет Закон Ома. Как я уже писал, это самый значимый закон во всей электронике. Что такое по сути лампочка? Это вольфрамовый проводок в стеклянной колбе с вакуумом. Вольфрам — это металл, следовательно, он может через себя проводить электрический ток. Но весь прикол в том, что при определенном напряжении он  раскаляется и начинает светиться. То есть отдавать энергию в пространство в виде тепла и излучения.

В холодном состоянии вольфрамовая нить обладает меньшим сопротивлением, чем в раскаленном, более чем в десять раз. Следовательно, лампочка — это просто как сопротивление для электрической цепи. В этой статье я взял лампочку, чтобы визуально показать нагрузку. Нагрузка — от слова «нагружать». Источнику питания не нравится, когда ему приходится отдавать электроэнергию. Он любит работать без нагрузки

Теперь давайте представим все это с точки зрения гидравлики и механики.

Имеем трубу, по которой бурным поток течет вода. К трубе приделана вертушка, типа водяного колеса. Лопасти вертушки крутят вал.

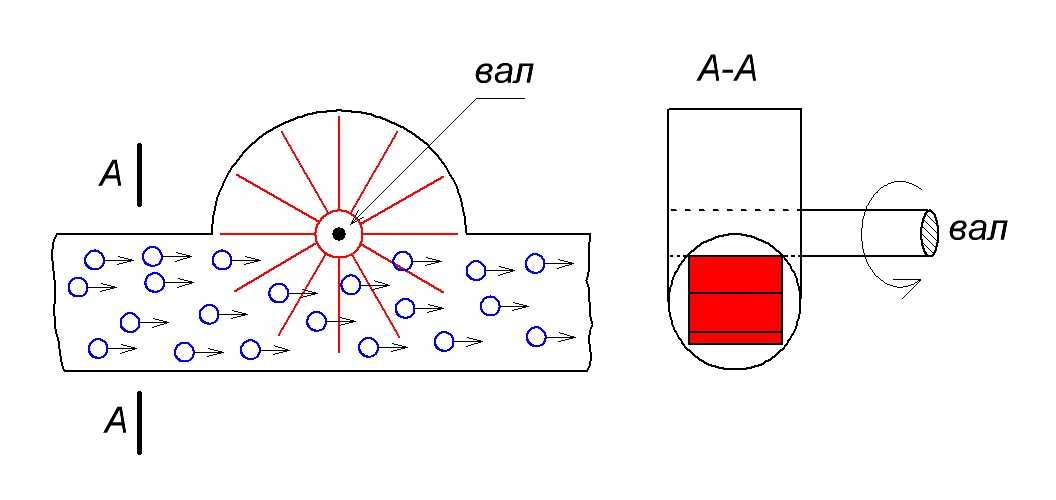

Рисунок я чертил по всем догмам черчения: главный вид, и справа его разрез.

Если к валу ничего не цепляется, то поток воды бурно бежит по трубе и крутит колесо, а оно в свою очередь крутит вал. Такой режим можно назвать холостым режимом работы водяного колеса, то есть режимом без нагрузки.

Но что будет, если мы начнем использовать вращение вала себе во благо? Например, соединим с помощью муфты вал водяного колеса с валом мини-мельницы?

Думаю, многие из моих читателей сразу догадаются, что водяное колесо начнет притормаживать, так как мы его заставили работать. Крутиться со скоростью холостого хода у нашего вала уже не получится. Скорость будет меньше. То есть в нашем случае у нас на валу есть нагрузка. Что же будет происходить с потоком воды в трубе? Он будет тормозиться, так как лопасти вала не дадут водичке спокойно бежать по трубе. Поэтому, общий поток воды в трубе будет меньше, чем ДО холостого хода вала.

А если нагрузить вал, чтобы тот поднимал  грузовой лифт?

Думаю, вся конструкция тут же встанет колом. То есть большая нагрузка станет непосильна для вала. А если бы мы сделали лопасти вертушки такие, чтобы они полностью перекрывали диаметр трубы, то поток жидкости вообще бы остановился.

Давайте разберем еще один пример для понимания. Все тот же самый рисунок:

Предположим, что мы прицепили к валу наждак, а электродвигатель убрали с этой конструкции. И вот мы решили что-нибудь шлифануть.

Итак, что у нас в результате получается? Если мы будем слабо давить на шлифовальный круг, то у нас круг начнет притормаживаться и уже  будет крутиться с другой скоростью. Если мы сильнее будем давить на круг, то скорость вала еще больше упадет. Если же мощность нашего вала слабовата, мы можем добиться того, что при сильном давлении на круг вообще остановить вал. Тогда и точиться ничего не будет…

Давайте снова вернемся к мини-мельнице

Что будет если поток воды в трубе увеличить в несколько  раз? Мельница будет крутиться так, что ее порвет нахрен! А  если поток воды в трубе будет очень слабый? Разумеется, мельница будет молоть одно-два зернышка в час. Хотя, опять же, с большим потоком воды мы вполне можем поднять лифт.

Понимаете к чему я веду? Все завязано друг с другом! Давление в трубе, скорость потока жидкости и нагрузка… Все они связаны воедино.

Работа и мощность электрического тока

Подробности

Обновлено 02.09.2018 23:34

Просмотров: 560

Работа электрического тока показывает, какая работа была совершена электрическим полем при перемещении зарядов по проводнику.

Зная две формулы: I = q/t ….. и ….. U = A/q
можно вывести формулу для расчета работы электрического тока:

Работа электрического тока равна произведению силы тока на напряжение и на время протекания тока в цепи.

Единица измерения работы электрического тока в системе СИ: = 1 Дж = 1A.B.c

НАУЧИСЬ, ПРИГОДИТСЯ

При расчетах работы электрического тока часто применяется
внесистемная кратная единица работы электрического тока: 1 кВт.ч (киловатт-час).

1 кВт.ч = 3 600 000 Дж

В каждой квартире для учета израсходованной электроэнергии устанавливаются специальные приборы-счетчики электроэнергии, которые показывают работу электрического тока, совершенную за какой-то отрезок времени при включении различных бытовых электроприборов.
Эти счетчики показывают работу электрического тока ( расход электроэнергии) в «кВт.ч».

Необходимо научиться рассчитывать стоимость израсходованной электроэнергии!
Внимательно разбираемся в решении задачи на странице 122 учебника (параграф 52)!

МОЩНОСТЬ ЭЛЕКТРИЧЕСКОГО ТОКА

Мощность электрического тока показывает работу тока, совершенную в единицу времени и равна отношению совершенной работы ко времени, в течение которого эта работа была совершена.

(мощность в механике принято обозначать буквой N, в электротехнике — буквой Р так как А = IUt, то мощность электрического тока равна:

Единица мощности электрического тока в системе СИ:

= 1 Вт (ватт) = 1 А.B

КНИЖНАЯ ПОЛКА

Как работает электрочайник?
Как работает электроутюг? Электрический мотор за 10 секунд!

ИНТЕРЕСНО

В свое время в качестве единицы мощности Дж. Уатт предложил такую единицу, как «лошадиная сила». Эта единица измерения дожила до наших дней. Но в Англии в 1882 г. Британская ассоциация инженеров решила присвоить имя Дж. Уатта единице мощности. Теперь имя Джеймса Уатта можно прочесть на любой электрической лампочке.
Это был первый в истории техники случай присвоения собственного имени единице измерения.
С этого случая и началась традиция присвоения собственных имен единицам измерения

Рассказывают, что …
одну из паровых машин Уатта купил пивовар, чтобы заменить ею лошадь, которая приводила в действие водяной насос. При выборе необходимой мощности паровой машины пивовар определил рабочую силу лошади как восьмичасовую безостановочную работу до полного изнеможения лошади. Расчет показал, что каждую секунду лошадь поднимала 75 кг воды на высоту 1 метр, что и было принято за единицу мощности в 1 лошадиную силу.

ЗНАЕШЬ ЛИ ТЫ

Ток, протекающий в спиралях электроламп, нагревает их до очень высокой температуры.
Поэтому, чтобы спирали служили дольше, их заключают в стеклянные баллоны, заполненные в лампах большой мощности инертным газом.

В баллонах ламп малой мощности (до 40 Вт) — вакуум. Чтобы лампа работала дольше, температура спирали таких ламп ниже, а свет имеет желтый оттенок.___

Атмосферное электричество опасно проявлением в виде линейных разрядов (молний), которых возникает на нашей планете примерно 100 каждую секунду. Атмосферные электрические заряды могут иметь напряжение до 1 миллиарда вольт, а сила тока молнии достигать 200 тысяч ампер. Время существования молнии оценивается от 0,1 до 1 секунды.
Температура достигает 6-10 тысяч градусов Цельсия.
И если предположить, что электрическая энергия одной молнии может составлять 2500 квт/час, а одна семья из трех человек потребляет в месяц 250 квт/час электричества, то энергии одной молнии хватило бы, чтобы удовлетворить потребность этой семьи на 10 месяцев.

СУМЕЕШЬ ЛИ ТЫ РЕШИТЬ

Две электрические лампы, мощность которых 40 и 100 Вт, рассчитаны на одно и то же напряжение.
Сравните по сопротивлениям нити накала обеих ламп.

Комната освещена с помощью 40 электрических ламп от карманного фонаря, соединенных последовательно и питаемых от городской сети. После того как одна лампа перегорела, оставшиеся 39 снова соединили последовательно и включили в сеть.
Когда в комнате было светлее: при 40 или 39 лампах?

___

Последовательно соединенные медная и железная проволоки одинаковых длины и сечения подключены к аккумулятору. В какой из них выделится большее количество теплоты за одинаковое время?

Два проводника различной длины, но одинакового сечения и материала включены параллельно друг другу в цепь электрического тока. В каком из них будет выделяться большее количество теплоты?

Все бежим к задачкам!

Следующая страница

Назад в раздел «8 класс»

Как вычислить мощность электрического тока самостоятельно

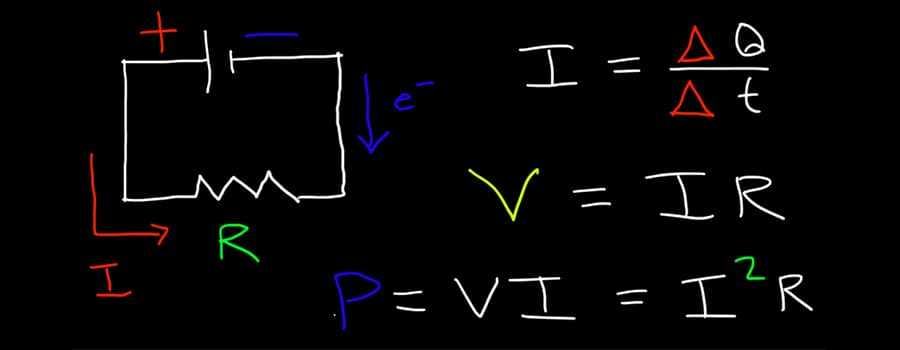

Мощность электрического тока может быть вычислена с использованием формулы:

где P — мощность, измеряемая в ваттах (W), I — сила тока, измеряемая в амперах (A), V — напряжение, измеряемое в вольтах (V).

Для того, чтобы вычислить мощность, необходимо знать значения силы тока и напряжения.

Если у вас есть информация о силе тока, вы можете вычислить мощность, умножив значение силы тока на значение напряжения. Например, если сила тока равна 5 амперам, а напряжение равно 10 вольтам, мощность равна:

P = 5 A * 10 V = 50 Вт

Если у вас есть информация только о напряжении и сопротивлении, вы можете использовать закон Ома для вычисления силы тока, а затем использовать полученное значение для расчета мощности. Формула закона Ома выглядит следующим образом:

где R — сопротивление, измеряемое в омах (Ω).

Например, если напряжение равно 10 вольтам, а сопротивление равно 2 омам, сила тока равна:

I = 10 V / 2 Ω = 5 A

Затем, используя значение силы тока и значение напряжения, можно вычислить мощность, как описано выше.

Но в любом случае, для безопасной работы с электрическими цепями, лучше обратиться к профессионалам, особенно если вы не имеете достаточных знаний в этой области.

1.11. Работа и мощность тока window.top.document.title = «1.11. Работа и мощность тока»;

При протекании тока по однородному участку цепи электрическое поле совершает работу. За время Δt по цепи протекает заряд Δq = I Δt. Электрическое поле на выделенном учестке совершает работу

U₁₂работой электрического тока

Если обе части формулы

RIt

Это соотношение выражает закон сохранения энергии для однородного участка цепи.

Работа ΔA электрического тока I, протекающего по неподвижному проводнику с сопротивлением R, преобразуется в тепло ΔQ, выделяющееся на проводнике.

Закон преобразования работы тока в тепло был экспериментально установлен независимо друг от друга Дж. Джоулем и Э. Ленцем и носит название закона Джоуля–Ленца.

Мощность электрического тока равна отношению работы тока ΔA к интервалу времени Δt, за которое эта работа была совершена:

Работа электрического тока в СИ выражается в джоулях (Дж), мощность – в ваттах (Вт).

Рассмотрим теперь полную цепь постоянного тока, состоящую из источника с электродвижущей силой и внутренним сопротивлением r и внешнего однородного участка с сопротивлением R. записывается в виде

Умножив обе части этой формулы на Δq = IΔt, мы получим соотношение, выражающее закон сохранения энергии для полной цепи постоянного тока:

Первый член в левой части ΔQ = R I2Δt – тепло, выделяющееся на внешнем участке цепи за время Δt, второй член ΔQ_ист = r I2Δt – тепло, выделяющееся внутри источника за то же время.

Выражение  IΔt равно работе сторонних сил ΔA_ст, действующих внутри источника.

При протекании электрического тока по замкнутой цепи работа сторонних сил ΔA_ст преобразуется в тепло, выделяющееся во внешней цепи (ΔQ) и внутри источника (ΔQ_ист).

Следует обратить внимание, что в это соотношение не входит работа электрического поля. При протекании тока по замкнутой цепи электрическое поле работы не совершает; поэтому тепло производится одними только сторонними силами, действующими внутри источника

Роль электрического поля сводится к перераспределению тепла между различными участками цепи.

Внешняя цепь может представлять собой не только проводник с сопротивлением R, но и какое-либо устройство, потребляющее мощность, например, электродвигатель постоянного тока. В этом случае под R нужно понимать эквивалентное сопротивление нагрузки. Энергия, выделяемая во внешней цепи, может частично или полностью преобразовываться не только в тепло, но и в другие виды энергии, например, в механическую работу, совершаемую электродвигателем. Поэтому вопрос об использовании энергии источника тока имеет большое практическое значение.

Полная мощность источника, то есть работа, совершаемая сторонними силами за единицу времени, равна

коэффициентом полезного действия источника

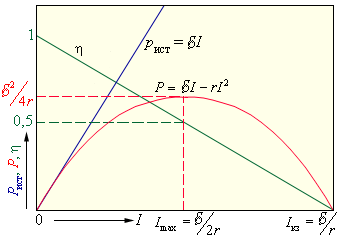

На рис. 1.11.1 графически представлены зависимости мощности источника P_ист, полезной мощности P, выделяемой во внешней цепи, и коэффициента полезного действия η от тока в цепи I для источника с ЭДС, равной , и внутренним сопротивлением r. Ток в цепи может изменяться в пределах от I = 0 (при ) до (при R = 0).

Рисунок 1.11.1.Зависимость мощности источника Pист, мощности во внешней цепи P и КПД источника η от силы тока

Из приведенных графиков видно, что максимальная мощность во внешней цепи P_max, равная

Rr

I → 0R → ∞P

Понятие электрической мощности и способы ее расчета

С электротехнической точки зрения она представляет собой количественное выражение взаимодействия энергии с материалом проводников и элементами при протекании тока в электрической цепи. Из-за наличия электрического сопротивления во всех деталях, задействованных в проведения электротока, направленное движение заряженных частиц встречает препятствие на пути следования.

Это и обуславливает столкновение носителей заряда, электроэнергия переходит в другие виды и выделяется в виде излучения, тепла или механической энергии в окружающее пространство. Преобразование одного вида в другой и есть потребляемая мощность прибора или участка электрической цепи.

В зависимости от параметров источника тока и напряжения мощность также имеет отличительные характеристики. В электротехнике обозначается S, P и Q, единица измерения согласно международной системы СИ – ватты. Вычислить мощность можно через различные параметры приборов и электрических приборов. Рассмотрим каждый из них более детально.

Через напряжение и ток

Наиболее актуальный способ, чтобы рассчитать мощность в цепях постоянного тока – это использование данных о силе тока и приложенного напряжения. Для этого вам необходимо использовать формулу расчета: P = U*I

Где:

• P – активная мощность;
• U – напряжение приложенное к участку цепи;
• I  — сила тока, протекающего через соответствующий участок.

Этот вариант подходит только для активной нагрузки, где постоянный ток не обеспечивает взаимодействия с реактивной составляющей цепи. Чтобы найти мощность вам нужно выполнить произведение силы тока на напряжение. Обе величины должны находиться в одних единицах измерения – Вольты и Амперы, тогда результат также получится в Ваттах. Можно использовать и другие способы кВ, кА, мВ, мА, мкВ, мкА и т.д., но и параметр мощности пропорционально изменит свой десятичный показатель.

Через напряжение и сопротивление

Для большинства электрических устройств известен такой параметр, как внутреннее сопротивление, которое принимается за константу на весь период их эксплуатации. Так как бытовые или промышленные единицы подключаются к источнику с известным номиналом напряжения, определять мощность достаточно просто. Активная мощность находится из предыдущего соотношения и закона Ома, согласно которого ток на участке прямо пропорционален величине приложенного напряжения и имеет обратную пропорциональность к сопротивлению:

I = U/R

Если выражение для вычисления токовой нагрузки подставить в предыдущую формулу, то получится такое выражение для определения мощности:

P = U*(U/R)=U2/R

Где,

• P – величина нагрузки;
• U – приложенная разность потенциалов;
• R – сопротивление нагрузки.

Через ток и сопротивление

Бывает ситуация, когда разность потенциалов, приложенная к электрическому прибору, неизвестна или требует трудоемких вычислений, что не всегда удобно. Особенно актуален данный вопрос, если несколько устройств подключены последовательно и вам неизвестно, каким образом потребляемая электроэнергия распределяется между ними. Подход в определении здесь ничем не отличается от предыдущего способа, за основу берется базовое утверждение, что электрическая нагрузка рассчитывается как P = U×I, с той разницей, что напряжение нам не известно.

Поэтому ее мы также выведем из закона Ома, согласно которого нам известно, что падение напряжения на каком-либо отрезке линии или электроустановки прямо пропорционально току, протекающему по этому участку и сопротивлению отрезка цепи:

U=I*R

после того как выражение подставить в формулу мощности, получим:

P = (I*R)*I =I2*R

Как видите, мощность будет равна квадрату силы тока умноженной на сопротивление.

Полная мощность в цепи переменного тока

Сети переменного тока кардинально отличаются от постоянного тем, что изменение электрических величин, приводит к появлению не только активной, но и реактивной составляющей. В итоге суммарная мощность будет также состоять активной и реактивной энергии:

Где,

• S – полная мощность
• P – активная составляющая – возникает при взаимодействии электротока с активным сопротивлением;
• Q – реактивная составляющая – возникает при взаимодействии электротока с реактивным сопротивлением.

Также составляющие вычисляются через тригонометрические функции, так:

P = U*I*cosφ

Q = U*I*sinφ

что активно используется в расчете электрических машин.

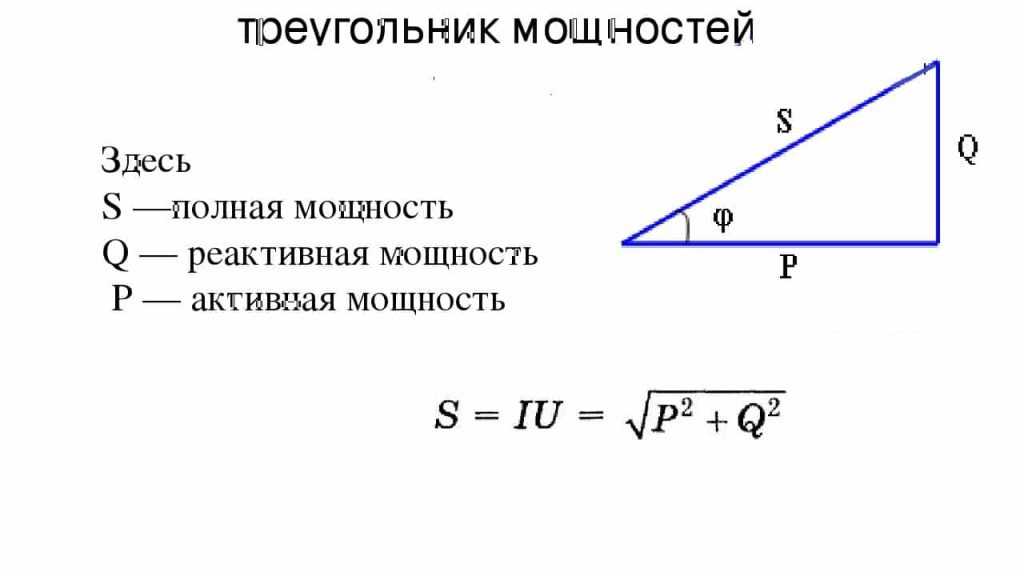

Рис. 1. Треугольник мощностей

Подбор номинала автоматического выключателя

КПД источника тока

Для решения практических задач при подключении нескольких потребителей к стандартной домашней сети 220 V рассчитывают суммарную силу тока в отдельных линиях.

Порядок вычислений для одного бытового кондиционера:

• мощность потребления – 1 250 Вт;
• cosϕ – 0,75;
• I = 1 250/ (220 * 0,75) = 7,58 А.

Аналогичным образом делают расчет других потребителей. Менее мощные устройства объединяют в блок для подключения к одной линии. Делают необходимые коррекции с учетом размещения, чтобы экономно расходовать кабельную продукции. Подходящий автомат выбирают из стандартного модельного ряда в большую сторону номинала (с запасом по силе тока).

Далее проверяют соответствие проводников. Площадь сечения вычисляют по известной геометрической формуле:

S = ¼ * π * d2.

Далее по таблице из ПУЭ выбирают подходящий вариант. Для представленного выше примера при подключении только одного кондиционера достаточно применить медный проводник с площадью сечения 1,5 мм кв. Этого достаточно для длительного пропускания тока силой до 19 А.

Почему реактивное сопротивление схемы влияет на мощность переменного тока

Синусоидальная гармоника напряжения, поступая на резистивное сопротивление, изменяет величину тока без его отклонения на комплексной плоскости.

Такой ток совершает полезную работу с минимальными потерями энергии, вырабатывая активную мощность. Частота колебания сигнала не оказывает на нее никакого влияния.

Сопротивление конденсатора и индуктивности зависит от частоты гармоники. Его противодействие отклоняет направление тока на каждом из этих элементов в разные стороны.

Такие процессы связаны с потерей части энергии на бесполезные преобразования. На них расходуется мощность Q, которую называют реактивной.Ее влияние на полную мощность S и связь с активной P удобно представлять графически прямоугольным треугольником.

Захотелось его нарисовать на фоне оборудования из нагромождений фарфора и металла, где пришлось поработать довольно долго. Отвлекся. Не судите за это строго.

Сравните его с опубликованным мною ранее треугольником сопротивлений. Находите общие черты?

Ими являются геометрические пропорции фигуры, описывающие их формулы и угол φ, определяющий потери полной мощности. Перехожу к их более подробному рассмотрению.

Мощность электрического тока

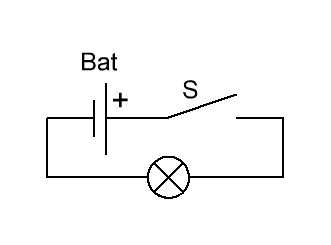

Для того, чтобы это показать что к чему, мы возьмем две лампы на 12 Вольт, но разной мощности. На блоке питания выставляю также 12 Вольт и собираю все это дело по схеме, которая мелькала в начале статьи

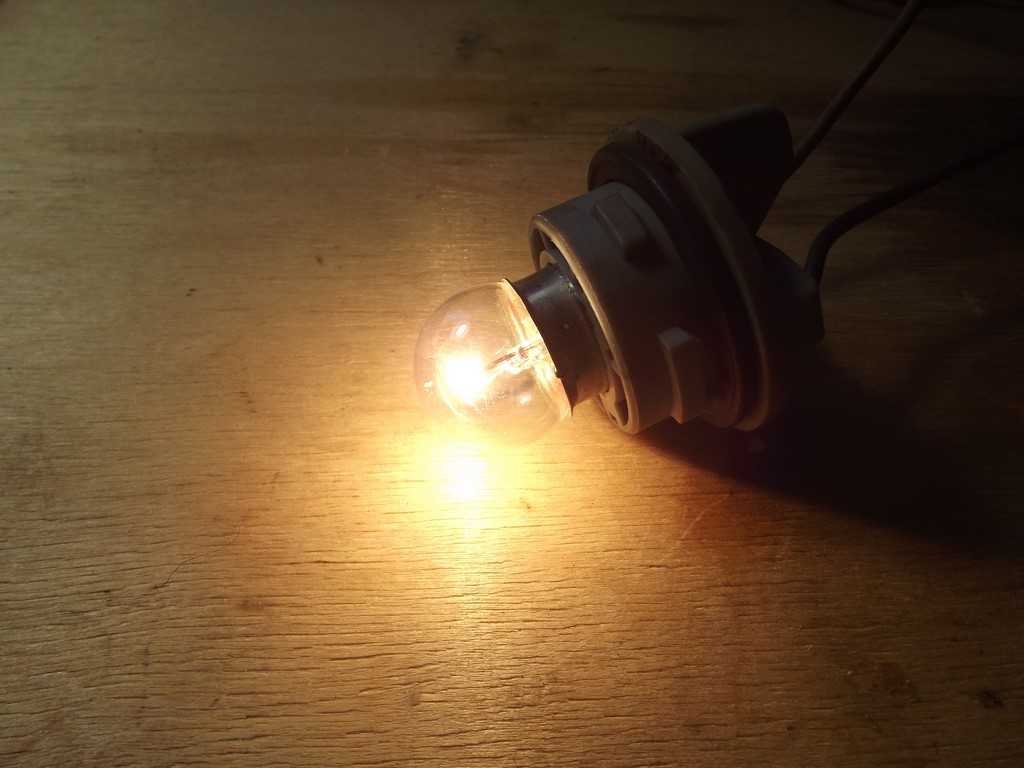

Мой блок питания может выдать в нагрузку 150 Ватт, не парясь. Беру лампочку от мопеда и цепляю ее к блоку питания

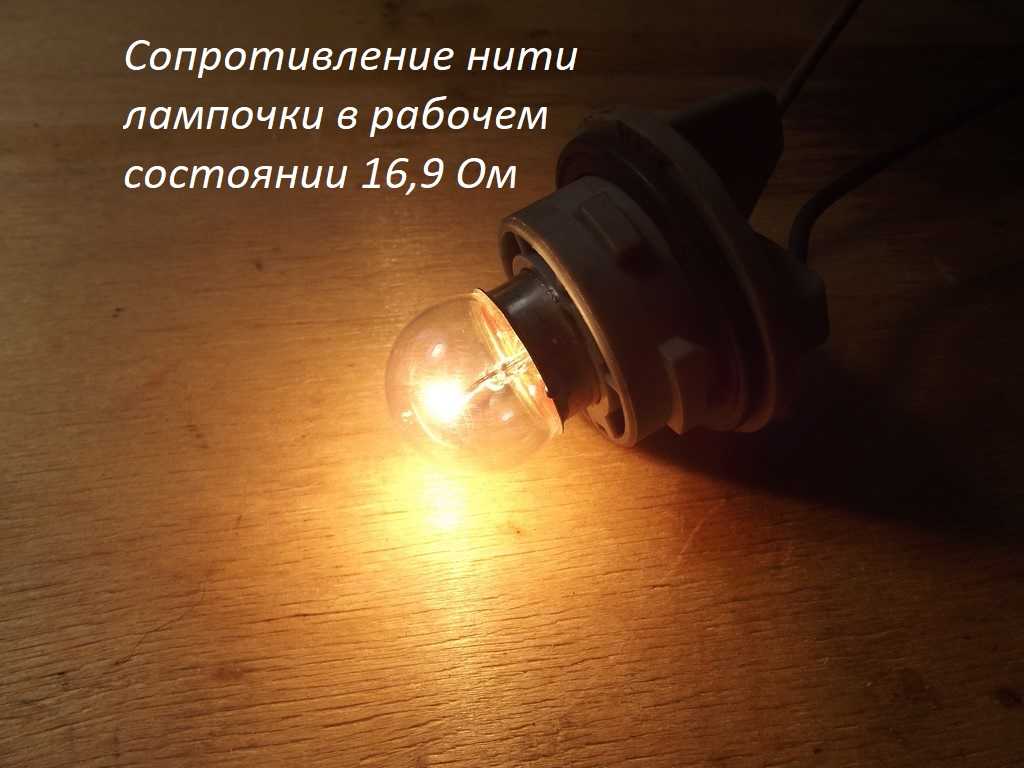

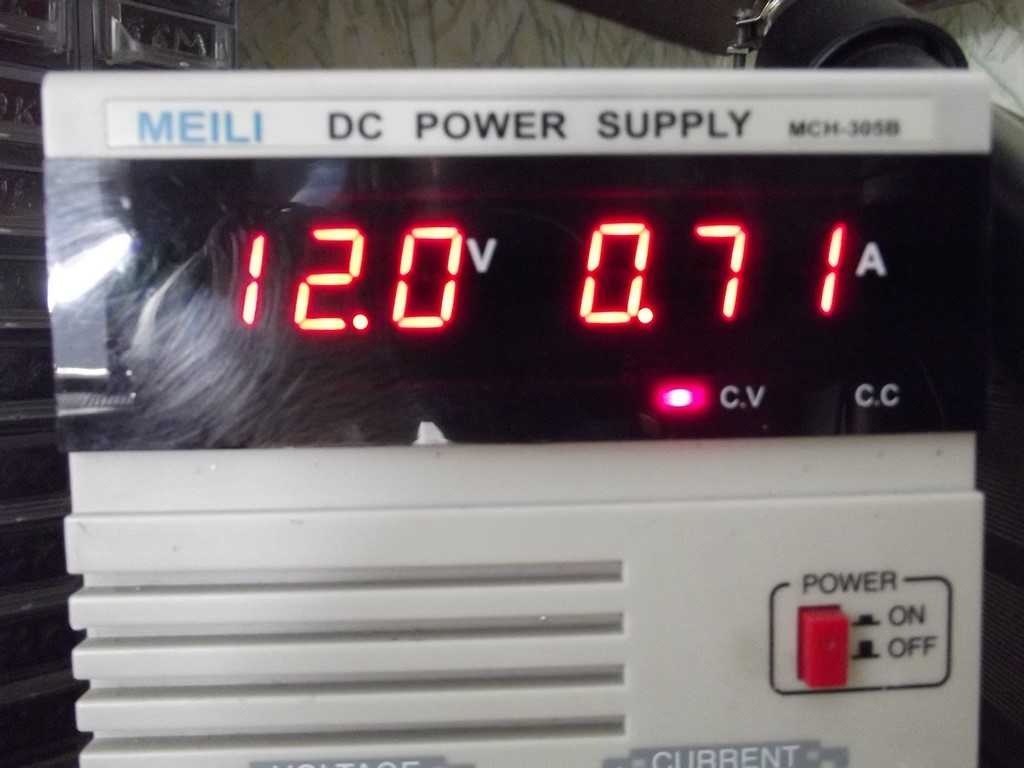

Смотрим потребление тока. 0,71 Ампер

Высчитываем сопротивление раскаленной нити лампочки из закона Ома I=U/R, отсюда R=U/I=12/0,71=16,9 Ом.

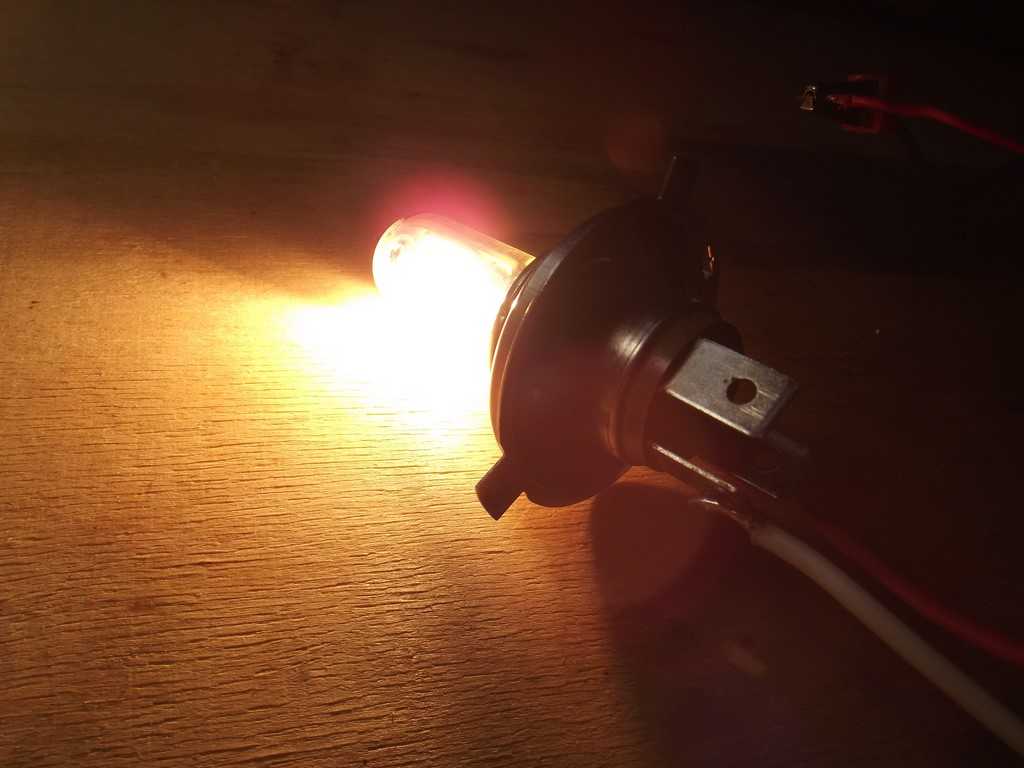

Беру галогенную лампу от фары авто и также цепляю ее к блоку питания

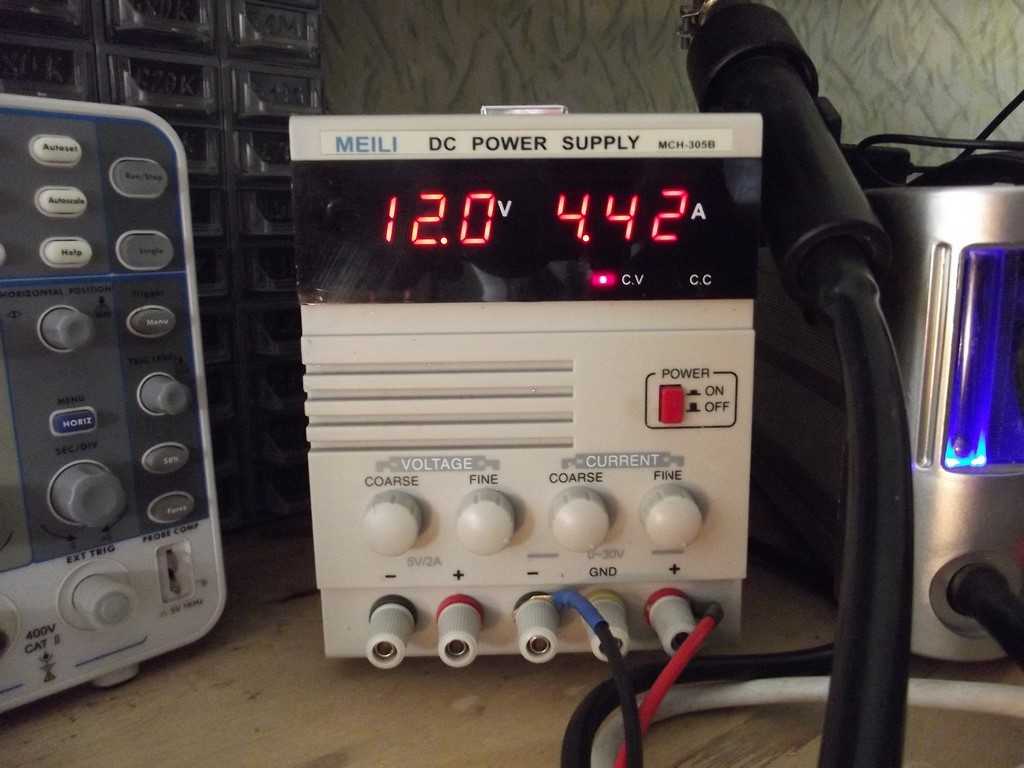

Смотрим потребление. 4,42 Ампера

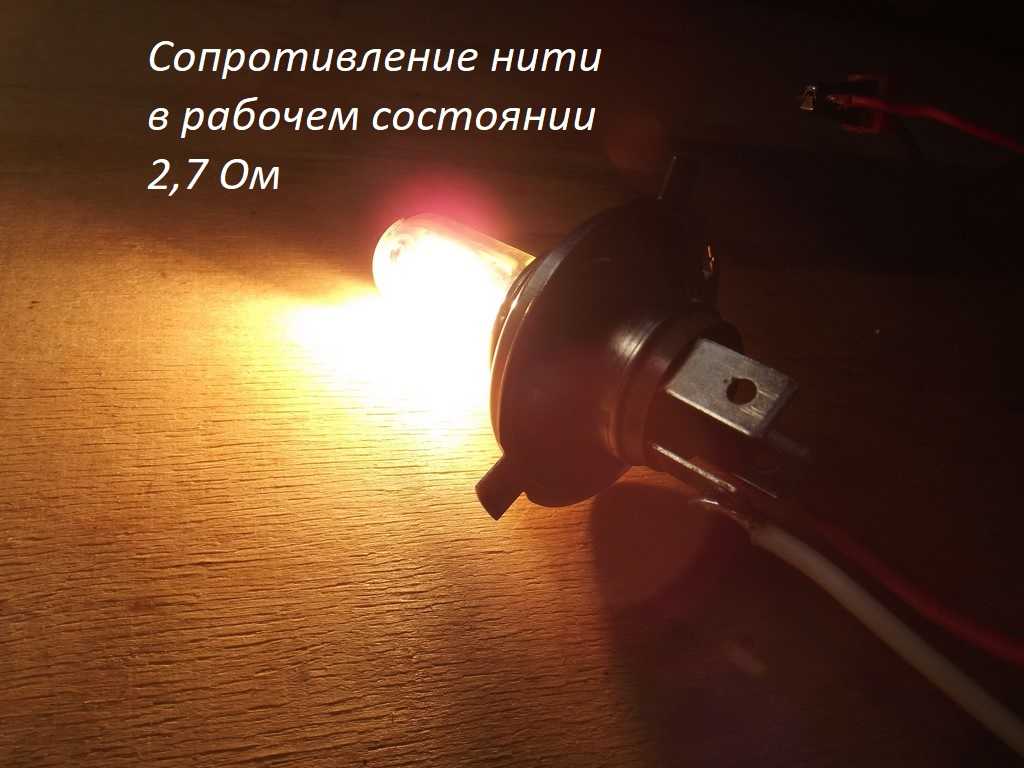

Аналогично высчитываем сопротивление нити лампы. R=U/I=12/4,42=2,7 Ом.

А теперь давайте посчитаем, какая лампочка больше всех Ватт «отбирает»  у источника питания. Вспоминаем школьную формулу P=UI. Итак, для маленькой лампочки мощность составит P=12×0,71=8,52 Ватта. А для большой лампочки мощность  будет Р=12х4,42=53 Ватта. Ого! У нас получилось, что лампочка, которая обладала меньшим сопротивлением, на самом деле очень даже прожорливая.

Итак, если кто не помнит, что такое мощность, могу напомнить. Мощность — это отношение какой-то полезной работы к времени, в течение которого эта работа совершалась. Например, надо вскопать яму определенных размеров. Вы с лопатой, а ваш друг — на экскаваторе:

Кто быстрее справится  с задачей за  одинаковый промежуток времени? Разумеется экскаватор. В этом случае, можно сказать, что его мощность намного больше, чем мощность человека с лопатой.

А теперь представьте, что нам надо полностью под ноль сточить эту железяку:

Подумайте вот над таким вопросом… У нас есть в запасе 5 мин и нам надо сточить железяку по-максимому. В каком случае железяка сточится быстрее всего: если прижимать ее к абразивному кругу со всей дури, прижимать слегка, либо прижимать в полсилы? Не забывайте, что у нас абразивный круг подцеплен к валу, который крутит поток воды в трубе. И да, труба у нас небольшого диаметра.

Кто ответил, что если прижимать в полсилы, то оказался прав. Железяка в этом случае сточится быстрее.  Если прижимать ее со всей дури, то можно вообще остановить круг. Еще раз, что у нас такое мощность? Полезная работа, совершаемая за какой-то промежуток времени. А в нашем опыте полезная работа это и есть стачивание железяки по максималке. Также не забывайте и  тот момент, что если мы будем слегка прижимать железяку, то мы будем ее стачивать пол дня. Поэтому, золотая середина  — это давить железяку в полсилы.

Ну вот мы и снова переходим к электронике

Поток воды — сила тока, давление в трубе — напряжение, давление железяки на круг — сопротивление.  И что в результате мы получили? А то, что лампочка с меньшим сопротивлением обладает большей мощностью, чем лампочка с большим сопротивлением. Не трудно догадаться, если просто посмотреть на фото, но вживую эффект лучше

Но обязательно ли то, что чем меньше сопротивление, тем больше мощности выделяется на нагрузке? Конечно же нет. Во всем нужен расчет, как  и в прошлом опыте, где мы стачивали железяку за определенное время.

И еще один фактор, конечно, тоже надо учитывать. Это давление в трубе. Прикиньте, точим-точим мы железяку, и вдруг давление в трубе стало повышаться. Может быть переполнилась башня, или кто-то открыл краник на полную катушку. Что станет с наждаком? Его обороты ускорятся,  так как сила потока воды в трубе увеличится,  а следовательно, мы еще быстрее сточим нашу железку.
