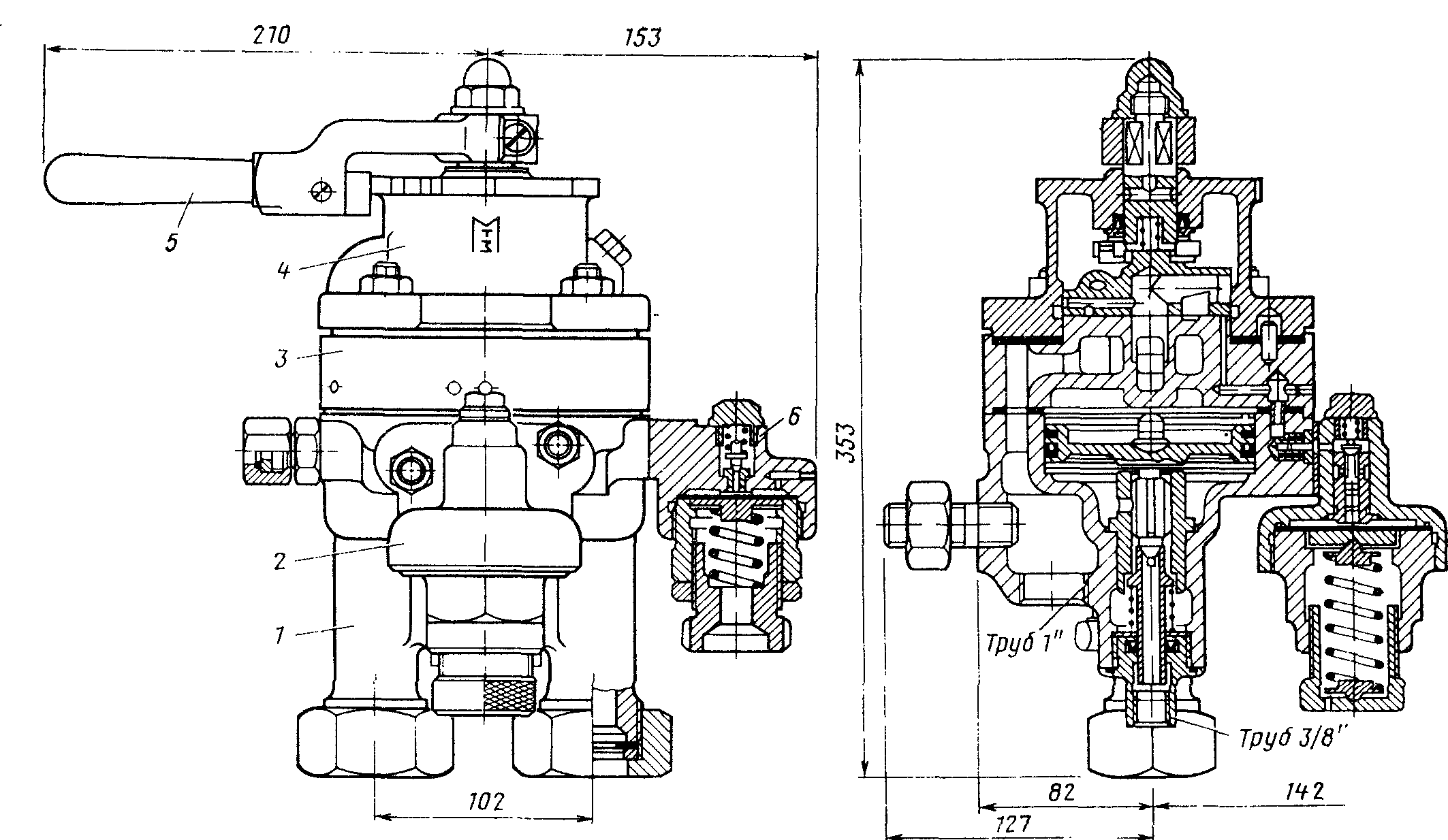

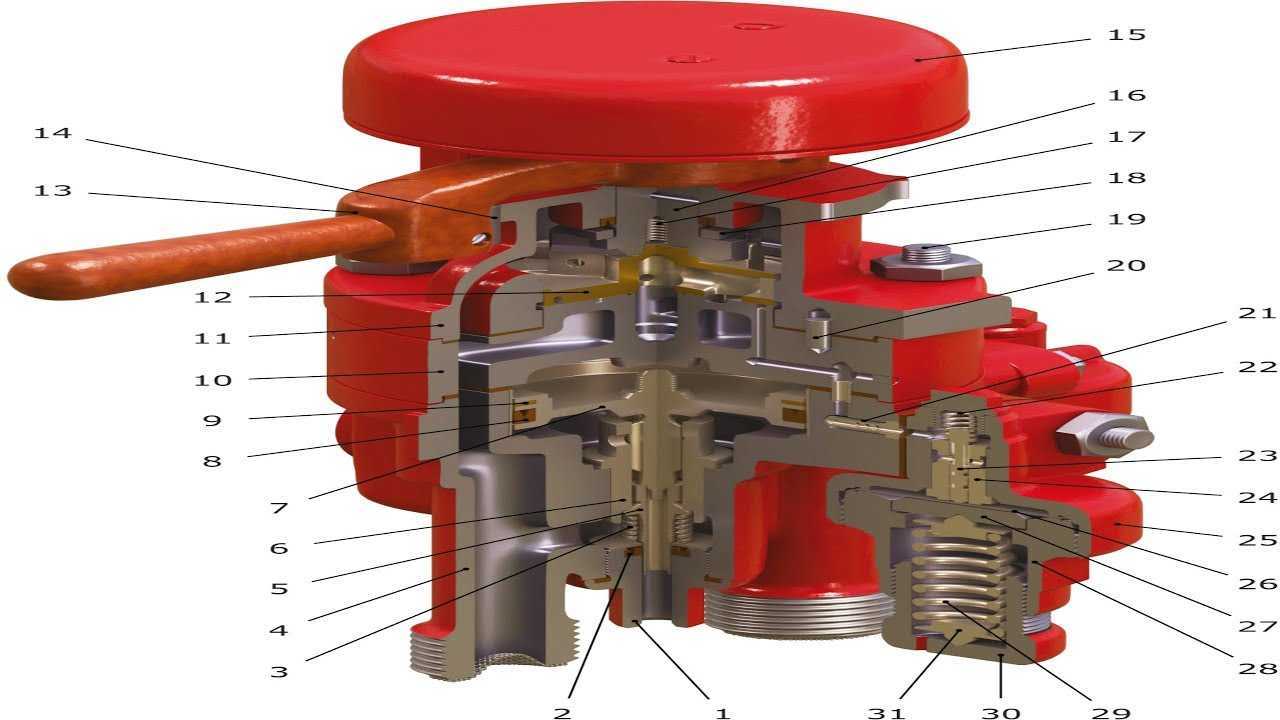

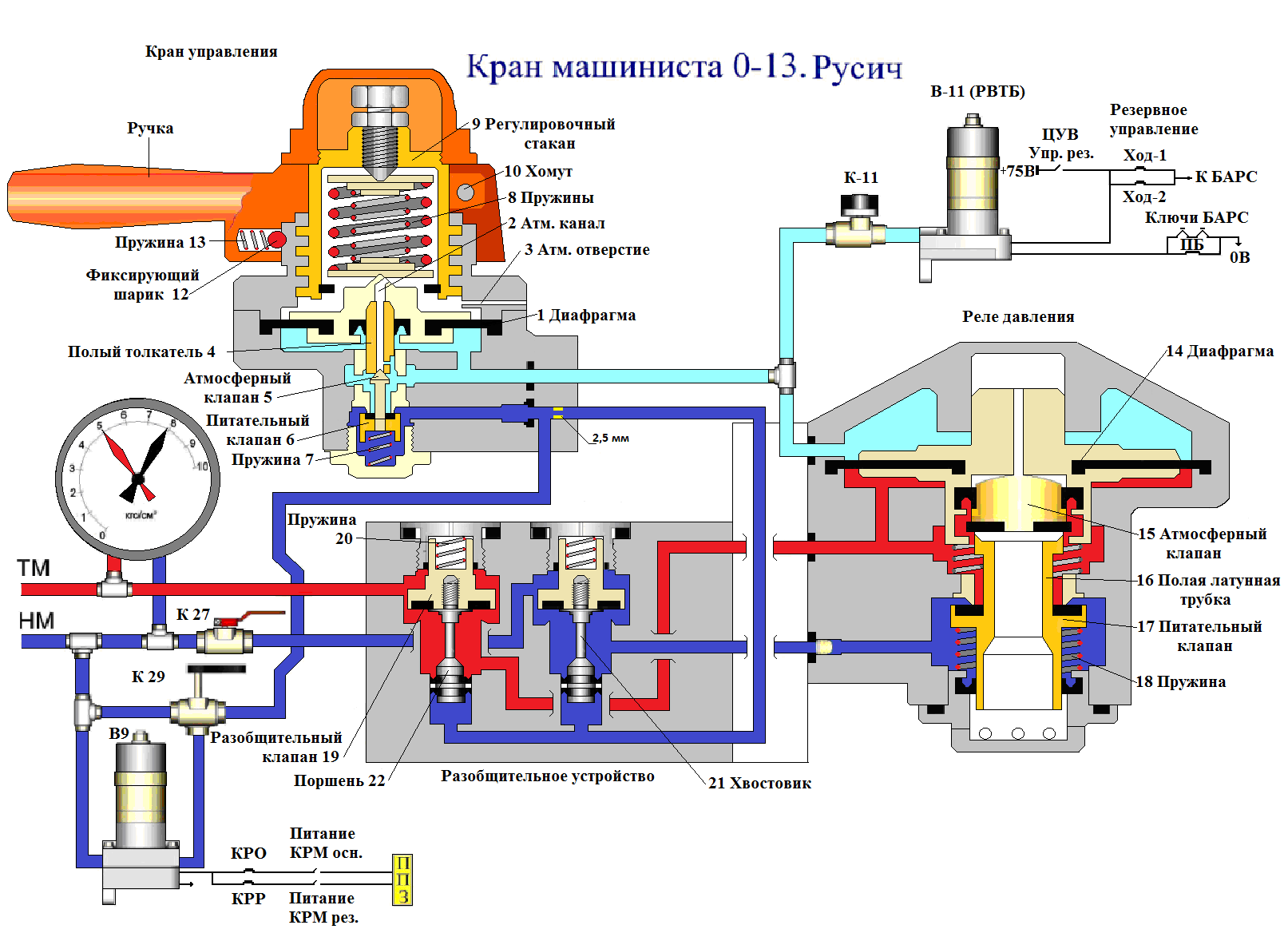

Конструкция 395-ого крана
Крановая конструкция представлена пятью частями: первое – это стабилизатор, находящийся на выпускном дросселирующем клапане. Второе – это редуктор на питательном клапане, третье – это нижняя, уравнительная часть, четвёртое – это золотниковые зеркала, средняя, промежуточная часть, и пятое — это верхняя золотниковая часть. В верхней части установлена золотниковая крышка и латунный золотник, а также стержень. Такая конструкция позволяет произвести соединение ручки с пружинным фиксатором с золотником. Чугунный корпус находится в средней части. В качестве золотникового зеркала служит выступающая часть, находящаяся вверху. Роль седла обратного клапана выполняет впрессованная в корпус втулка. Крановая нижняя часть представлена корпусной конструкцией, состоящей из подпружиненного, трубчатого, двух седельчатого клапана и уравнительного поршня. В качестве уплотнения использованы латунное кольцо и резиновая манжета.
Уравнительный поршень своей хвостовой частью притирается с трубчатым клапаном, с его верхней частью, тем самым, выпускной канал закрывается. Открытие его происходит посредством впускной притирки, находящейся между втулкой и поясом трубчатого клапана, впрессованных в область нижней крановой части. Закрытие впускной притирки происходит за счёт пружинных усилий, в результате чего осуществляется непосредственное прижатие к втулке трубчатого клапана.
Разность воздушного давления обеспечивает работу уравнительного поршня. Внизу, под поршнем работает давление тормозной магистрали, вверху главенствует давление уравнительного резервуара, которое сообщается с камерой уравнительного поршня посредством отверстия, имеющего диаметр, равный 1.6 миллиметрам.
Таким образом, конструкция описываемых модификаций кранов, при использовании дроссельных отверстий и уравнительного резервуара позволяет машинистам посредством изменений давления в ёмкости уравнительного резервуара, управлять тормозами поездного состава с любой их длиной.
В ёмкости уравнительного резервуара уровень давления задаётся редуктором, тогда, как уровень зарядного давления в тормозной магистрали обеспечивается манипуляциями машиниста непосредственно крановым уравнительным органом. Именно такое необходимое давление можно обеспечить в головной части поездного состава, в хвостовой части оно будет ниже. Уровень допустимой разницы давления в хвостовой и головной частях поездного состава не может быть больше одного кгс/см2.

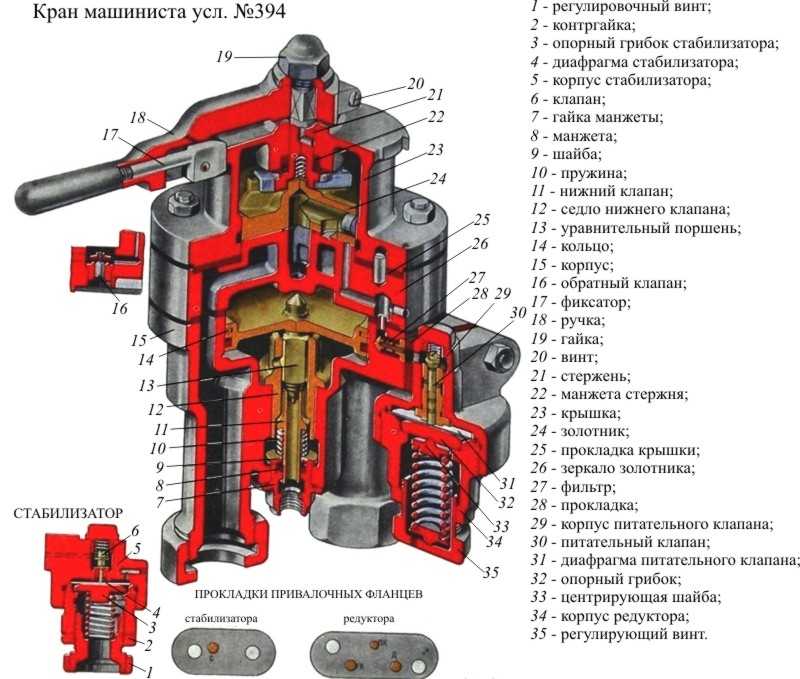

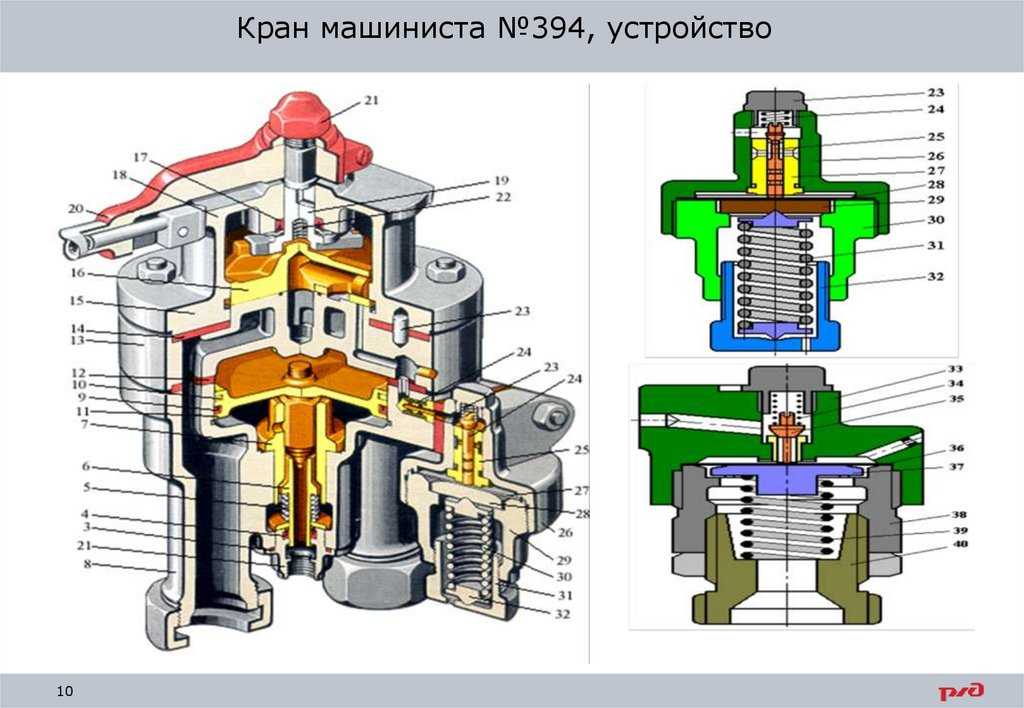

КРАН МАШИНИСТА УСЛ. № 394 — ДЕЙСТВИЕ ВО II ПОЛОЖЕНИИ
Ручка крана надета на стержень, нижний конец которого сцеплен с золотником. Поэтому при повороте ручки поворачивается золотник относительно зеркала, соединяя или разобщая разные каналы, выемки и отверстия. Из-за этого возникают или прерываются различные пневматические цепи.
Как видно на фотографии, на корпусе верхней части крана сделаны углубления для подпружиненного кулачка, установленного внутри ручки, благодаря чему ручка может занимать семь фиксированных положений.
- I — зарядка и отпуск для сообщения питательной магистрали с тормозной каналом сечением около 200мм2;
- II — поездное для поддержания в тормозной магистрали зарядного давления, установленного регулировкой редуктора. Сообщение питательной магистрали с тормозной происходит каналами минимальным сечением около 80 мм2;
- III — перекрыша без питания тормозной магистрали, применяется при управлении непрямодействующими тормозами;
- IV — перекрыша с питанием тормозной магистрали и поддержанием установившегося в магистрали давления;
- VA — служебное торможение медленным темпом, применяется для торможения длинносотавных грузовых поездов для замедления наполнения тормозных цилиндров в головной части поезда, и как следствие, для уменьшения реакций в поезде;
- V — служебное торможение с разрядкой тормозной магистрали темпом 1 кг/см2 за 4-6 сек;
- VI — экстренное торможение для быстрой разрядки тормозной магистрали при аварийной ситуации.
Рассмотрим работу крана во II положении. Оно называется поездное, то есть именно в этом положении находится ручка крана, когда поезд движется с установленной скоростью по свободному пути, по зеленым сигналам светофоров. Тормоза отпущены. В этом случае функция крана машиниста сводится к тому, чтобы поддерживать в тормозной магистрали постоянное зарядное давление, несмотря на естественные, всегда присутствующие утечки воздуха через неплотности в соединениях ТМ.
На анимированном рисунке изображено, вообще-то положение IV, но по нему более понятна данная функция крана машиниста. Во втором положении кран работает аналогично. Уравнительный поршень находится в положении равновесия под действием двух давлений: сверху — давление уравнительного резервуара (показано желтым цветом); снизу — давление тормозной магистрали (показано красным цветом).
Если вследствие утечек давление в ТМ понизится, поршень переместится вниз, отожмет от седла питательный клапан, через который воздух из ГР (синий цвет) пойдет в ТМ. Давление в ТМ восстановится, уравнительный поршень вернется в положение равновесия, питательный клапан закроется. Такое движение поршень будет совершать многократно, поддерживая в ТМ постоянное зарядное давление (например, для грузовых груженых поездов 5,3 — 5,5 кг/см2).
Назад <<< >>>Вперед

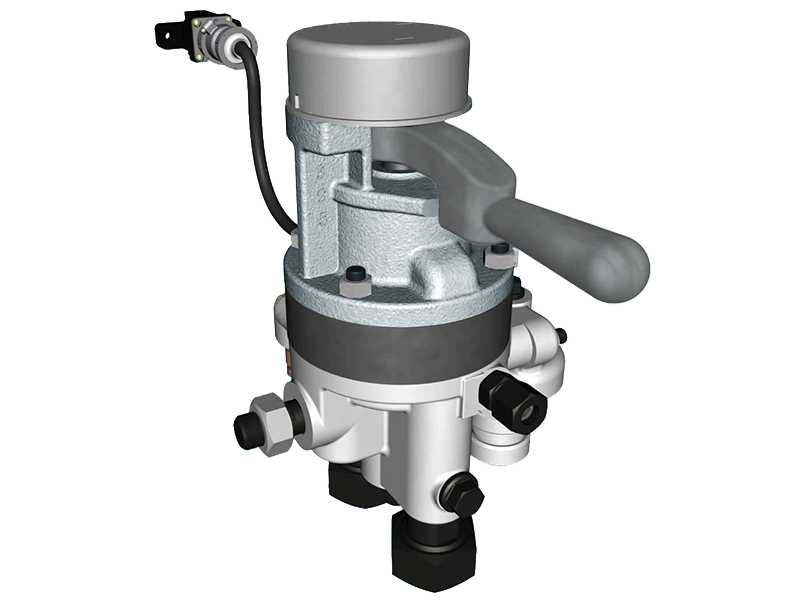

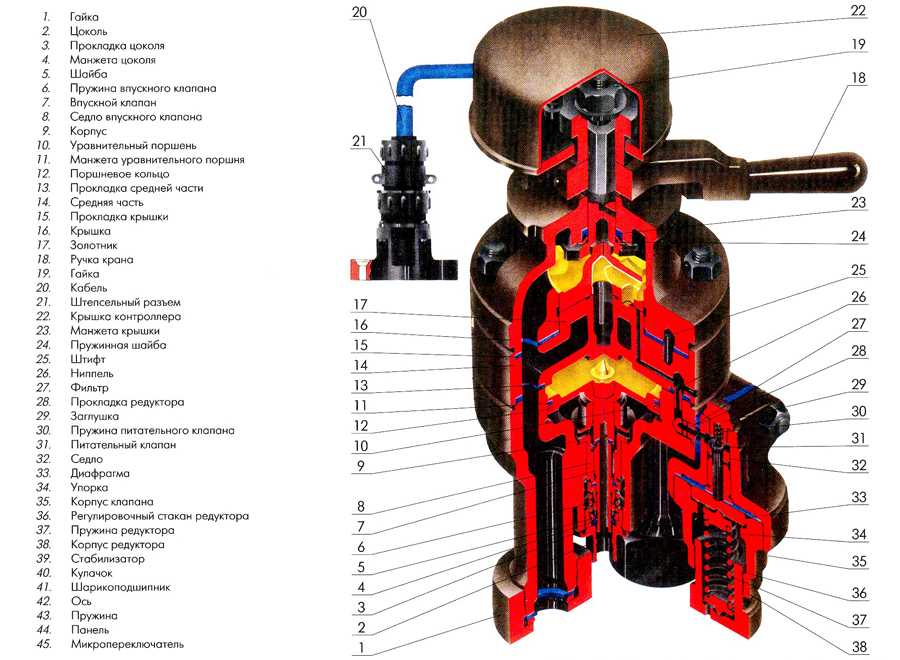

Кран машиниста усл. № 395
Кран машиниста усл. № 395 отличается от крана усл № 394-000-2 наличием контроллера. Фиксированные положения ручек в обоих кранах одинаковые.
Контроллер крана машиниста усл. № 395-000 состоит из диска 4, двух микропереключателей 5, кулачка 3, надетого па квадрат стержня 1, ручки крана 2 и четырехжильною кабеля 6.
Усилие от кулачка передается на кнопку переключателя 5 через шарикоподшипник, держатель 8 па оси 7 и плоскую пружину 9.
Внизу справа изображена схема монтажа проводов переключателей б контроллера и вилки 5 штепсельного разъема усл. № 354,
Провод 1 немаркированный. Остальные провода окрашены: 2 — красной краской, 3 — зеленой: 4 — черной. Провода подключаются: 1 — к источнику питания (плюсовый), 2 — к реле срывного клапана (свободный), которое сейчас в системе злектропневматического тормоза не используется: 3 — к реле отпускною вентиля (зажим О блока управления). 4 — к реле тормозного вентиля (зажим 1 блока управления).
Применяются следующие модификации крана машиниста усл. № 395, которые отнимаются количеством микропереключатели контроллера и схемой их включения: усл № 395-000 с двумя микропереключателями и усл. № 395-000-4 с тремя микропереключателями — на пассажирских локомотивах: усл. № 395-000-3 с одним микропереключателем на грузовых локомотивах: усл. № 395-000¬5 с двумя микропереключателями — на электропоездах и дизель-поездах. В положении VЭ ручки кранов машиниста усл. № 395-000, 395-000-4 и 395-000-5, которое для крана усл. № 394-000-2 обозначается VA, происходит возбуждение тормозных вентилей электровоздухораспределителей с разрядкой уравнительного резервуара через отверстие диаметром 0,75 мм.
При пневматическом управлении автоматическими тормозами действие крана машиниста усл № 395 всех модификаций такое же, как крана усл. № 394-000-2.
Кран машиниста усл. № 222

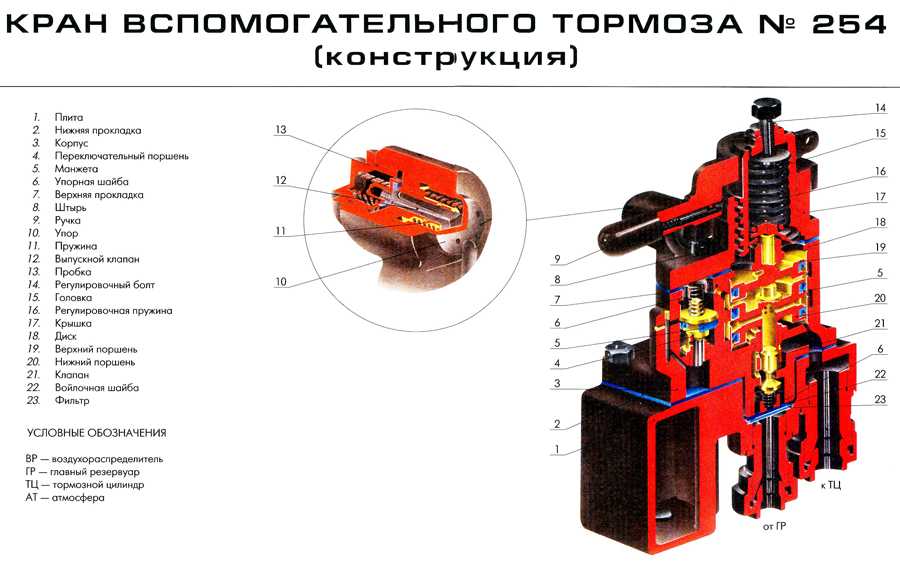

Кран 254
Основная специализация крана машиниста за номером 254 заключается в обеспечении работы вспомогательной тормозной локомотивной магистрали.
Первые модификации обладали трёхходовым золотниковым краном. Устанавливались на наших локомотивах, начиная с середины двадцатого столетия. Для приведения в работу крана данной модификации необходимы действия машиниста по изменению силы пружинного сжатия. Данным вспомогательным краном манипулирует машинист локомотива. Работа этой крановой модели не имеет зависимости от уровня работы тормозной магистрали всего поездного состава. Упомянутая модификация крана на территории нашей страны имела наибольшее распространение.
